Владельцы W123!
Теперь у вас есть Цветная схема на автомобиль. Теперь схема имеет дополнения!
Схема выполнена в формате PDF. Позволяет с высоким качеством распечатать её как в формате А4, так и в А3, А2, А1.
Размер файла 285 кб.
Схема предназначена для бензиновой версии автомобиля с карбюратором.
В инжекторной версии, вместо цепей для карбюратора подключаются цепи инжектора. Вся остальная часть полностью аналогична.
Для постоянной работы со схемой допускается её печать в чёрно-белом режиме на лазерном принтере с разрешением не меньше 600 dpi на листе А4.
Все цветовые обозначения продублированы специально для работы с ч/б документом.

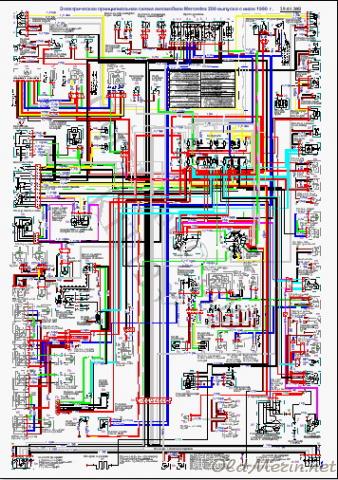

Внешний вид показан на следующем рисунке:
Скачать её можно по ссылке:
https://yadi.sk/i/l9Ud9SYA3KVzbu
Схема дополнена полезной информацией, как то:
- описание предохранителей,
- описание элементов
- элементы навигации по схеме
На схеме элементы, которые считаются опциями показаны серым вместо чёрного цвета.
Описание таких элементов также выполнено серым цветом, после которого стоит символ *.
(Переключатели стеклоподъёмника*)
Цветовые обозначения выполнены по следующему принципу:
- двухцветные провода показаны так, что первое обозначение цвета - это внешний контур, соответствующий цвету провода, а второе обозначение - заливка провода, соответствует полоске на изоляции. (чёрн./зел. - чёрный провод с зелёной полоской)
- трехцветные провода показаны таким же способом, кроме того последнее обозначение цвета - полоски, в дополнение ко второму цвету.
(чёрн./жёлт. фиол. - чёрный провод с жёлтой полоской и дополнительными штрихами фиолетового цвета)
