Варианты установки дроссельной заслонки.

Автор finger , 22 Apr 2010 10:45

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 197

#1 ОФФЛАЙН   finger

finger

    Мегаколхознег

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 3331
  • Город:E-burg

Отправлено 22 April 2010 - 10:45

Автор Aid



Кто-то на форуме просил (не меня) фотографии установки ДПДЗ ВАЗ на родную заслонку, я так понял на 103.
Это мой вариант установки.
http://www.oldmerin....c...st&id=15842
http://www.oldmerin....c...st&id=15843
http://www.oldmerin....c...st&id=15844
http://www.oldmerin....c...st&id=15845
http://www.oldmerin....c...st&id=15846
http://www.oldmerin....c...st&id=15847
http://www.oldmerin....c...st&id=15848
http://www.oldmerin....c...st&id=15849
http://www.oldmerin....c...st&id=15850
http://www.oldmerin....c...st&id=15851



Автор атом



Ну вот еще фотки как приделывал волговский ДПДЗ к месовскому дросселю
Сначала переделал заслонку чтобы в другую сторону открывалась



Потом сделал переходник под ДПДЗ



Потом адаптер между осью дросселя и ДПДЗ



Фото адаптера с ДПДЗ



После прикручивания ДПДЗ и установки дросселя на коллектор вылез косяк :bangheat:



ДПДЗ впритык к впускному коллектору и фишку уже будет не втыкнуть
Поэтому было принято решение перевернуть датчик



Вот так сказать небольшая фотостатья!Принимаю критику и похвалу! :smile:



Автор wladimirsa






Автор studentjura



http://www.oldmerin....c...st&id=19168
http://www.oldmerin....c...st&id=19169
http://www.oldmerin....c...st&id=19170
http://www.oldmerin....c...st&id=19171
http://www.oldmerin....c...st&id=19172
у меня стоит ДПДЗ контактный



Автор finger



Вот те кому интересно.
Начал делать на 103 мотор детальки и сегодня выточил вот такой вариантец переходника для ДПДЗ под родной дроссель.



Ну вот как то так ничего нового конечно но зато эффективно не надо стачивать ничего с ДПДЗ все встает аккуратно и красиво.
Да и ваще за основу взять можно для переделки родного дросселя для машин с АКПП и для тех кто хочет его оставить.
Чертежи и описание будет когда 103 мотор запущу.



Автор karmanov



http://www.oldmerin....c...st&id=31277
http://www.oldmerin....c...st&id=31278



тут у меня спрашивали ДЗ Мерса как сделана
Вот- точиться корпус если без переходника.
если с переходником то можно обойтись перемычкой(удленнив ось)
http://www.oldmerin....c...st&id=33753
http://www.oldmerin....c...st&id=33754
http://www.oldmerin....c...st&id=33755
http://www.oldmerin....c...st&id=33756
у меня стоит ДПДЗ контактный



нет, не считаю. ибо коллектор снимать незачем. снимается только ДРОССЕЛЬ. он же фрезеруется. или ножовкой, а потом напильником. не очень ровно, но работает.
а про проставку я тебе дам такой ответ: родной фильтр, ибо больше никакой не влезает, и темпомат, он же круиз-контроль.


Сообщение отредактировал finger: 26 October 2011 - 20:38

W202 18.08.96/2.3 Kompressor/M111.975/5 АКПП (Сейчас)
W201 12.03.86/2.0/M102.962(Продан)
(Было) KE-Jetronic/TSZ/КДВ/5 MКПП/без лямбда.
(Сейчас) Январь 5.1 61-OnLine/4 Дросселя/РХХ/ДПДЗ/ДАД-ДТВ/ДПКВ/ДД/ДФ/5 MКПП/лямбда.
Руководство по установке Января вместо КЕ. <--- Жми на надпись.
Порядок просмотра статей в БЛОГе. <--- Жми сюда.
Необходимый набор для переделки КЕ на Январь. <--- Жми.
Все новое по Январю смотреть тут. (ТАМ ВСЕ САМОЕ НЕОБХОДИМОЕ) <--- Жми сюда.
Продажа деталей для переделки на январь. <--- Жми сюда.




#2 ОФФЛАЙН   karmanov

karmanov

    Господин Карманов

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 4353
  • Город:Рига_С-Петербург_Алтай
  • Автомобиль:
    w140 Long

Отправлено 22 April 2010 - 11:24

Забыл уточнить что ДЗ мерс встанет без переходника только если сточить корпус. а так надо будет ставить переходник.
(место для разгула у 2 горшка мало)



Автор karmanov



http://www.oldmerin....c...st&id=31277
http://www.oldmerin....c...st&id=31278



тут у меня спрашивали ДЗ Мерса как сделана
Вот- точиться корпус если без переходника.
если с переходником то можно обойтись перемычкой(удленнив ось)
http://www.oldmerin....c...st&id=33753
http://www.oldmerin....c...st&id=33754
http://www.oldmerin....c...st&id=33755
http://www.oldmerin....c...st&id=33756
у меня стоит ДПДЗ контактный


Сообщение отредактировал finger: 22 April 2010 - 11:30

Связь Личка или сразу звонить :wink: +7 911 133 8307 WhatsApp и Viber

ремонт люков Mercedes

#3 ОФФЛАЙН   wladimirsa

wladimirsa

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 126
  • Город:Экибастуз

Отправлено 22 April 2010 - 17:04

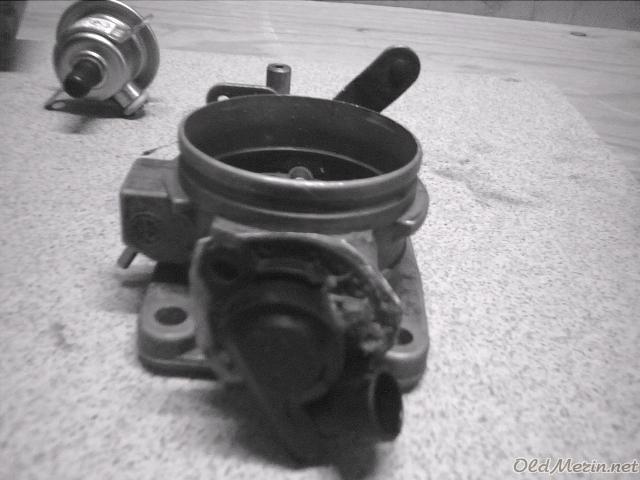

Вот еще несколько фотографий моей заслонки

Прикрепленные изображения

  • _______2.jpg
  • _______1.jpg
  • ______3.jpg

Январь 5.1...41/ДЗ_MB-ДПДЗ_vaz/РХХ/ДМРВ-Boch 037/ДТ- Ваз/ДПКВ/ДД/ДФ/ДК-Boch/Форсунки Ваз-022/4 MКПП.
vskopich (www.w201club.com)

#4 ОФФЛАЙН   Pavel_v

Pavel_v

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 425
  • Город:ЯНАО г. Надым
  • Автомобиль:
    W124

Отправлено 24 April 2010 - 07:17

Вот мой вариант заслонки:
DSC00102.JPG DSC00104.JPG
Клапан ХХ я обрезал в последствии.
Установленная заслонка. Виды со всех сторон:
DSC00106.JPG DSC00107.JPG DSC00109.JPG
Там немного виден и металлопласт...
Переходник ДПДЗ лучше делать из немагнитного материала (алюминий, дюраль), если предпологается ставить безконтактный датчик.


Сообщение отредактировал Pavel_v: 15 May 2010 - 23:27

Прикупил Star Diagnostics. Пользую...
W163.154 3,2
W124 11/89 M102.922 2.0 (универсал)|МКПП Я-41 A5|Ф 107|ДМРВ Bosch 037|ДФ|ДК|ДД|ДЗ MB|ДПДЗ ВАЗ безконтактный|ДТОЖ ВАЗ|ПХХ 10,5мм. Рампа SAAB 9000.

#5 ОФФЛАЙН   vovan190

vovan190

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 241
  • Город:Ставрополь
  • Автомобиль:
    W201 и KIA CEED JD

Отправлено 24 April 2010 - 16:17

Мой вариант привода Волговской ДЗ из привода карбюратора
крепление приводда заслонки
крепление тросика
общий вид
так лег длинный карбовый трос
это так сказать черновой вариант ,после обкатки уже еть мысли по переделке


w201 1984 102924 2л. Январь 5.1-41 ДЗ ГАЗ, МЗ ВАЗ, ДФ-нет,Форсы БОШ 560, газ -ГБО Landi EC04 беелый из наружи и Avantgarde ROSSO из снутри (ХаЧу Ларису Михайловну ...в смысле ДАД)
нива 2121 для грязи
«Русское государство обладает тем преимуществом перед другими, что оно управляется непосредственно самим Богом, иначе невозможно понять, как оно существует». Христофор Андреевич Миних, фельдмаршал . ©

#6 ОФФЛАЙН   Merc190

Merc190

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 217
  • Город:г. Гоа
  • Автомобиль:
    С205

Отправлено 20 June 2010 - 17:38

Вот мой вариант.



Немного сплющил шайбу и подогнал напильником точные размеры посадки. Потом приварил шайбу по месту. Всё заняло 15 минут.









Самый простой вариант! При этом появилась мерсовская не линейность привода и заслонка стала открываться на 100%.
Снял пружинку с насиженного места и педаль стала мягче. Мерсовский трос подошёл идеально. Нужна ещё снять кнопку кикдауна под педалью


#7 ОФФЛАЙН   dallaskassel

dallaskassel

    Постоялец

  • Мерсоводы
  • PipPipPipPip
  • Cообщений: 734
  • Город:г. Казань
  • Автомобиль:
    W140

Отправлено 29 August 2010 - 21:11

Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение


#8 ОФФЛАЙН   Cheburator

Cheburator

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 125
  • Город:МО, г. Дмитров

Отправлено 07 January 2011 - 21:23




Инсталляция будет позже...


W463.225, 230 GE, 5МКПП, 1993 г.в. KE-Jetronic (было), Январь 5.1 - 61...

#9 ОФФЛАЙН   dallaskassel

dallaskassel

    Постоялец

  • Мерсоводы
  • PipPipPipPip
  • Cообщений: 734
  • Город:г. Казань
  • Автомобиль:
    W140

Отправлено 08 January 2011 - 13:45

не пошёл у меня такой вариант. проблема была в том, что на КЕ крепления механизма находятся над дроссельной заслонкой. а при таком положении механизма угол между рычагом дроссельной заслонки и рычагом механизма предельно тупой, близкий к 180-ти градусам. поэтому в начале появляется жуткое усилие нажатия на педаль, дроссельная начинает открываться и за счёт этого усилия открывается больше, чем хотелось бы - отсюда рывки машины. практически невозможно плавно нажать на педаль. поэтому-то люди и делают механизм снизу :)


#10 ОФФЛАЙН   Cheburator

Cheburator

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 125
  • Город:МО, г. Дмитров

Отправлено 08 January 2011 - 17:23

Не буду опровергать. Хочу попробовать сам наступить на эти грабли :biggrin:


W463.225, 230 GE, 5МКПП, 1993 г.в. KE-Jetronic (было), Январь 5.1 - 61...

#11 ОФФЛАЙН   Pavel_v

Pavel_v

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 425
  • Город:ЯНАО г. Надым
  • Автомобиль:
    W124

Отправлено 08 January 2011 - 18:12

Не буду опровергать. Хочу попробовать сам наступить на эти грабли :biggrin:

Делал с такой же кулисы. Только закрепил ее немного ниже и все пошло нормально!!! Посмотри мой пост выше.


Прикупил Star Diagnostics. Пользую...
W163.154 3,2
W124 11/89 M102.922 2.0 (универсал)|МКПП Я-41 A5|Ф 107|ДМРВ Bosch 037|ДФ|ДК|ДД|ДЗ MB|ДПДЗ ВАЗ безконтактный|ДТОЖ ВАЗ|ПХХ 10,5мм. Рампа SAAB 9000.

#12 ОФФЛАЙН   kurashoff

kurashoff

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 245
  • Город:Москва
  • Автомобиль:
    w201

Отправлено 08 January 2011 - 18:58

У меня кулиса стоит на своем же месте, только на 30 мм выше от заслонки, а углы все те же, т.к фильтр стоит родной и крепиться на всех трех родных креплениях


W201, 93г. M102.910 (1.8л), МКПП 4, конд, ABS. ГУР.
Было: KE-Jetronic, EZL, RUF.
Сейчас: Январь 5.1, ДМРВ, ДЗ Мb, Возд.Фильтр Мb, ДПДЗ ВАЗ, ДФ, ДД, ДК
Разбит и продан....

#13 ОФФЛАЙН   Cheburator

Cheburator

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 125
  • Город:МО, г. Дмитров

Отправлено 08 January 2011 - 18:59

Пасиб)))


W463.225, 230 GE, 5МКПП, 1993 г.в. KE-Jetronic (было), Январь 5.1 - 61...

#14 ОФФЛАЙН   dallaskassel

dallaskassel

    Постоялец

  • Мерсоводы
  • PipPipPipPip
  • Cообщений: 734
  • Город:г. Казань
  • Автомобиль:
    W140

Отправлено 08 January 2011 - 23:46

2 kurashoff
фотки установки в студию!


#15 ОФФЛАЙН   kurashoff

kurashoff

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 245
  • Город:Москва
  • Автомобиль:
    w201

Отправлено 09 January 2011 - 22:53

2 kurashoff
фотки установки в студию!

все в галерее


W201, 93г. M102.910 (1.8л), МКПП 4, конд, ABS. ГУР.
Было: KE-Jetronic, EZL, RUF.
Сейчас: Январь 5.1, ДМРВ, ДЗ Мb, Возд.Фильтр Мb, ДПДЗ ВАЗ, ДФ, ДД, ДК
Разбит и продан....

#16 ОФФЛАЙН   dallaskassel

dallaskassel

    Постоялец

  • Мерсоводы
  • PipPipPipPip
  • Cообщений: 734
  • Город:г. Казань
  • Автомобиль:
    W140

Отправлено 09 January 2011 - 23:28

2 kurashoff
в галерее 6 снимков, не имеющих отношения ни к дроссельной, ни к фильтру. хотелось бы понять, каким образом это совмещено. ибо тоже предстоит переделка.


#17 ОФФЛАЙН   kurashoff

kurashoff

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 245
  • Город:Москва
  • Автомобиль:
    w201

Отправлено 10 January 2011 - 12:38

2 kurashoff
в галерее 6 снимков, не имеющих отношения ни к дроссельной, ни к фильтру. хотелось бы понять, каким образом это совмещено. ибо тоже предстоит переделка.

Все там есть вот ссылка: http://www.oldmerin....u...si&img=6173


W201, 93г. M102.910 (1.8л), МКПП 4, конд, ABS. ГУР.
Было: KE-Jetronic, EZL, RUF.
Сейчас: Январь 5.1, ДМРВ, ДЗ Мb, Возд.Фильтр Мb, ДПДЗ ВАЗ, ДФ, ДД, ДК
Разбит и продан....

#18 ОФФЛАЙН   dallaskassel

dallaskassel

    Постоялец

  • Мерсоводы
  • PipPipPipPip
  • Cообщений: 734
  • Город:г. Казань
  • Автомобиль:
    W140

Отправлено 10 January 2011 - 13:06

спасибо, вполне удовлетворён. :)


#19 ОФФЛАЙН   Pavel_v

Pavel_v

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 425
  • Город:ЯНАО г. Надым
  • Автомобиль:
    W124

Отправлено 10 January 2011 - 21:26

Все там есть вот ссылка: http://www.oldmerin....u...si&img=6173

Ух ты! А из чего заглушку делал с корпуса фильтра до датчика?


Прикупил Star Diagnostics. Пользую...
W163.154 3,2
W124 11/89 M102.922 2.0 (универсал)|МКПП Я-41 A5|Ф 107|ДМРВ Bosch 037|ДФ|ДК|ДД|ДЗ MB|ДПДЗ ВАЗ безконтактный|ДТОЖ ВАЗ|ПХХ 10,5мм. Рампа SAAB 9000.

#20 ОФФЛАЙН   kurashoff

kurashoff

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 245
  • Город:Москва
  • Автомобиль:
    w201

Отправлено 12 January 2011 - 16:20

Ух ты! А из чего заглушку делал с корпуса фильтра до датчика?

Все из листовой стали 2мм (ничего другого под руками не оказалось, творил в деревне) , труба тоже закатана из двойки, варено аргоном.


W201, 93г. M102.910 (1.8л), МКПП 4, конд, ABS. ГУР.
Было: KE-Jetronic, EZL, RUF.
Сейчас: Январь 5.1, ДМРВ, ДЗ Мb, Возд.Фильтр Мb, ДПДЗ ВАЗ, ДФ, ДД, ДК
Разбит и продан....
