Сообщений в теме: 23

[Dr. Diesel]

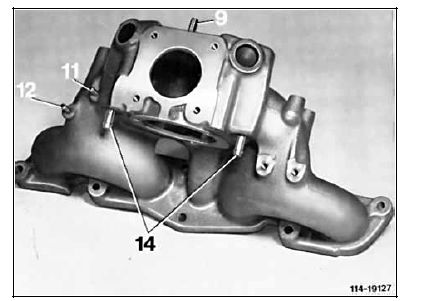

Модулятор присоединяется к выводу №11.

Прикрепленные изображения

•

[Dr. Diesel]

Я считаю так:
в ЕРС ошибка
каталог для 124.020 не разделен на каталоги для моделей с карбюратором Stromberg 175 и 2E-E. В первом случае вакуумная линия модулятора подключается в коллектору, а во втором - к карбюратору.



A1402700473 необходим для объединения данных положения педали газа (механическое регулирования рабочего давления) и разряжения во впускном коллекторе (вакуумное регулирование рабочего давления).
Функция S-E интегрирована в вакуумную сис-му A1402700473.



Вакуумные линии модулятора и управляющего давления используют разрежение создаваемое в выпускном коллекторе.

[SydorOvitch]

Привет, Dr. Diesel!

Модулятор присоединяется к выводу №11.

У меня так и было.

Я считаю так:
в ЕРС ошибка
каталог для 124.020 не разделен на каталоги для моделей с карбюратором Stromberg 175 и 2E-E. В первом случае вакуумная линия модулятора подключается в коллектору, а во втором - к карбюратору.

Так вот где собака порылась!



Спасибо за помощь!

[Dr. Diesel]

Salut!
