Сообщений в теме: 31

[ks7777]

это на 124-м? - там-то я бы, наверно, нашёёл.
А Вот как быть со 123-им?

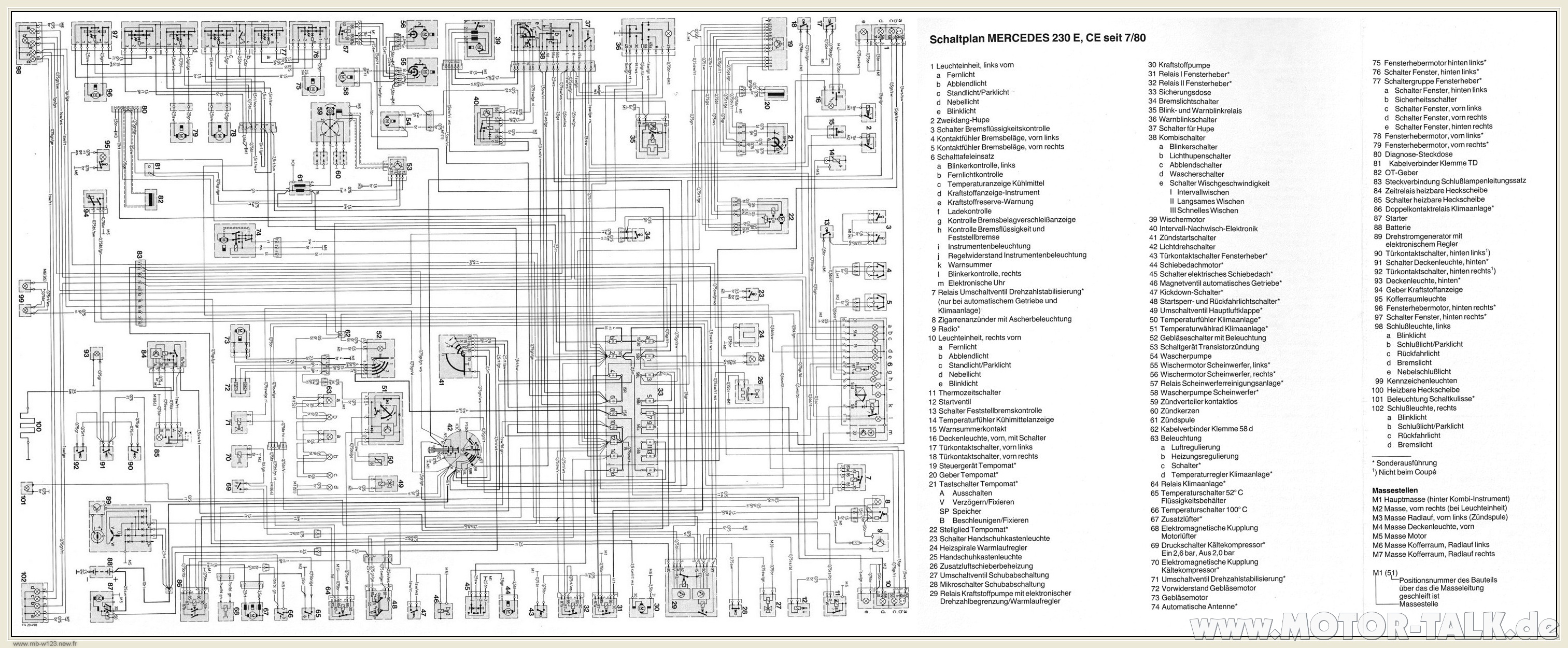

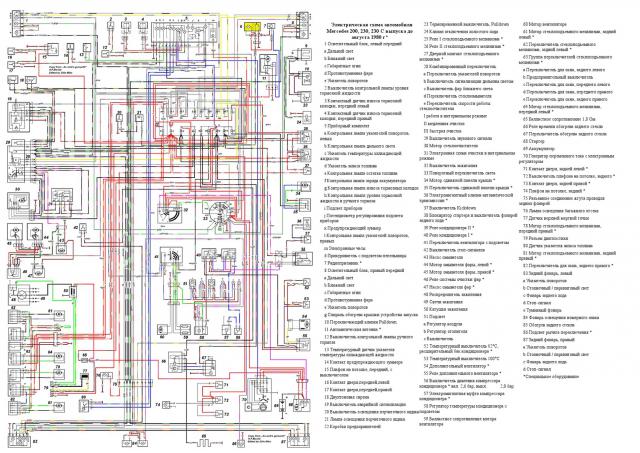

несколько схем нашёл:
 _____________________B_W123_200.pdf   272.58К   124 скачиваний

[ks7777]

несколько схем нашёл:
...

т.е. мне надо найти красно-зеленый проводок(после 4-х контактной фишки становится жёлтым) 1-ой скорости обдува - где-то между мотором печки, переключателем скоростей обдува печки и резисторами печки!
Кто знает где искать резисторы и 4-х контактную фишку? Как этот жгут идёт?

Сообщение отредактировал ks7777: 08 October 2014 - 21:51

[ks7777]

т.е. мне надо найти красно-зеленый проводок(после 4-х контактной фишки становится жёлтым) 1-ой скорости обдува - где-то между мотором печки, переключателем скоростей обдува печки и резисторами печки!
Кто знает где искать резисторы и 4-х контактную фишку? Как этот жгут идёт?

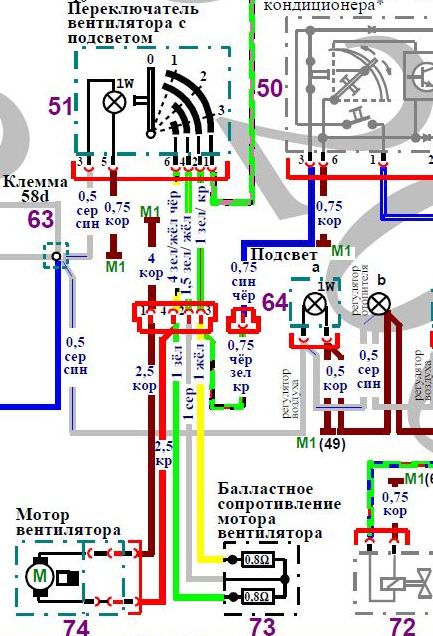

вот оно! но где оно?

[abivan]

вот оно! но где оно?

режешь желтый провод(это 1-я скорость по аналогии со схемой 124-го) и подключаещь



конец "звонящийся" на A6 к баластному резистору
а конец "звонящийся" на A2 к выключателю.



как видно из схемы блока управления когда котел выключен баластный резистор через реле K5 подключен к регулятору.
кошда t достигнет заданной реле переключится и +12 пойдет на баластный резистор.

[ks7777]

режешь желтый провод(это 1-я скорость по аналогии со схемой 124-го) и подключаещь



конец "звонящийся" на A6 к баластному резистору
а конец "звонящийся" на A2 к выключателю.



как видно из схемы блока управления когда котел выключен баластный резистор через реле K5 подключен к регулятору.
кошда t достигнет заданной реле переключится и +12 пойдет на баластный резистор.
...

Подключил так! Но возникли проблемы!!!
Когда включается вентилятор вебастой, то т.к. это 123-й и в нем нет релюхи, как в 124-м, то имеем постоянный плюс на замке зажигания хотя
по одним схемам видно, что на печку идет отдельный предохранитель N8 с питанием от 2-го положения зажигания
По другим питается печка через реле совместно с некоторыми приборами типа поворотники и еще что-то
А по третьим питаются вместе с еще тремя предохранителями
Вот как бы узнать какая у меня схема - подозреваю что, к сожалению, третья , т.к. комплектация пустая...
Как тогда это побороть? Диод может воткнуть... Или релюху... И куда бы ее лучше пристроить...?
http://www.oldmerin....h...=165354&hl=

Сообщение отредактировал ks7777: 13 January 2015 - 15:51

[ks7777]

Подключил так! Но возникли проблемы!!!
Когда включается вентилятор вебастой, то т.к. это 123-й и в нем нет релюхи, как в 124-м, то имеем постоянный плюс на замке зажигания хотя
по одним схемам видно, что на печку идет отдельный предохранитель N8 с питанием от 2-го положения зажигания
По другим питается печка через реле совместно с некоторыми приборами типа поворотники и еще что-то
А по третьим питаются вместе с еще тремя предохранителями
Вот как бы узнать какая у меня схема - подозреваю что, к сожалению, третья , т.к. комплектация пустая...
Как тогда это побороть? Диод может воткнуть... Или релюху... И куда бы ее лучше пристроить...?

попробую пересадить Вебасту с 8-го на 6-й предохранитель - должно стать лучше!
Надо что-то переделывать в проводке, либо добавлять диод на печной провод вебасты

Сообщение отредактировал ks7777: 14 December 2014 - 01:43

[ks7777]

попробую пересадить Вебасту с 8-го на 6-й предохранитель - должно стать лучше!
Надо что-то переделывать в проводке, либо добавлять диод на печной провод вебасты

Переделал коробку предохранителей под отдельный провод для печки.
Однако все равно приходит питание на замок при работе вентилятора от Вебасты...
Подозреваю, что проблема в блоке управления Вебастой...
Пооучается Вебаста выдает "+" на провод с которого должна брать "+" при включеном зажигании. Причем делает это исключительно при работе печного вентилятора...

[ks7777]

Переделал коробку предохранителей под отдельный провод для печки.
Однако все равно приходит питание на замок при работе вентилятора от Вебасты...
Подозреваю, что проблема в блоке управления Вебастой...
Пооучается Вебаста выдает "+" на провод с которого должна брать "+" при включеном зажигании. Причем делает это исключительно при работе печного вентилятора...

На схеме у реле К14 есть диод - не может из-за него быть проблемка?
Все 3 релюхи одинаковые, или всё-таки есть отличия?
Я их выдергивал и мог поменять местами, т.к. у них номера одинаковые у всех были...

[ivan-om602dtd]

Вебаста DBW 46 от 124-го - ставлю на 123-й. Есть схема, но у меня вроде немного другая модель... Подскажите, пожалуйста, куда подключить свободные разъёмы!(порнумеровал)

У это чудо стоит штатно на 124..



Глючит....аш до кипения доводит....
1....провод толстый прямо на контакт питания от акб
..по тоньше в предохранитель то ли положение ключа либо зажигание...точно не помню...так она работает как догревательк
2

[ivan-om602dtd]

Вебаста DBW 46 от 124-го - ставлю на 123-й. Есть схема, но у меня вроде немного другая модель... Подскажите, пожалуйста, куда подключить свободные разъёмы!(порнумеровал)

2...на резистор печки
4....на яйца печки
У меня когда включаешь вебасту включается зажигание....тож где то косяк....

[ks7777]

2...на резистор печки
4....на яйца печки
У меня когда включаешь вебасту включается зажигание....тож где то косяк....

проверил ещё рарз у себя - всё правильно работает - если оставить в 0 или 1 положении вентилятор печки, то не появляется зажигание при нагреве а вот если поставить в любое следующие положения, то появляется + на предохранителе печного вентилятора. А вот почему этот 15Х проходит через не повернутый замок зажигания на 15 - вот вопрос - но это вопрос уже к замку зажигания - возможно надо другой ставить...
Я, думаю, что буду решать проблему с помощью диода на вход питания печки.

[ks7777]

У это чудо стоит штатно на 124..



Глючит....аш до кипения доводит....
1....провод толстый прямо на контакт питания от акб
..по тоньше в предохранитель то ли положение ключа либо зажигание...точно не помню...так она работает как догревательк
2

если доводит до кипения, то это:
- либо помпа не крутит,
- либо воздух там вместо антифриза,
- либо датчик температуры скончался.
