Сообщений в теме: 29

[Sergei4]

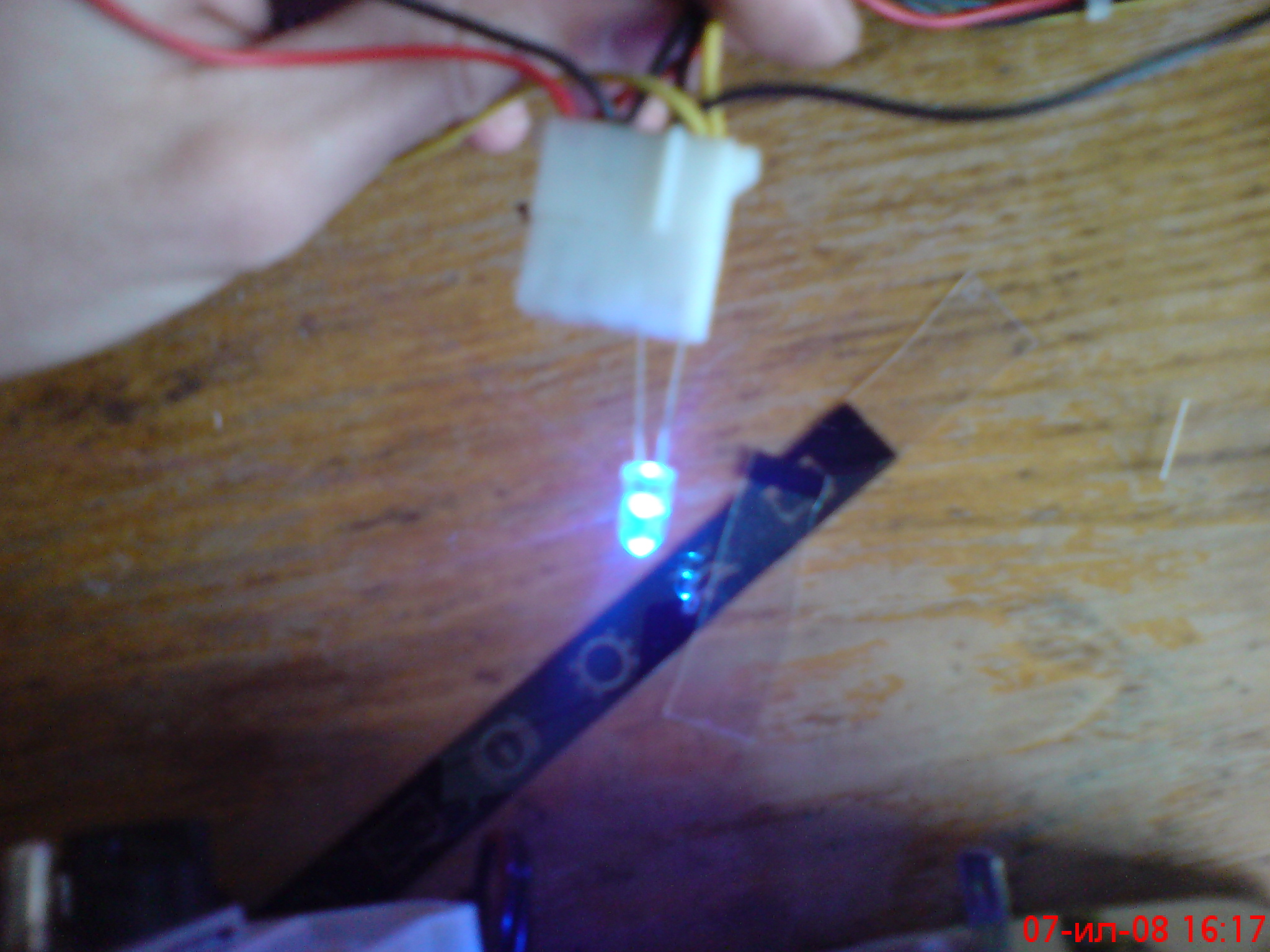

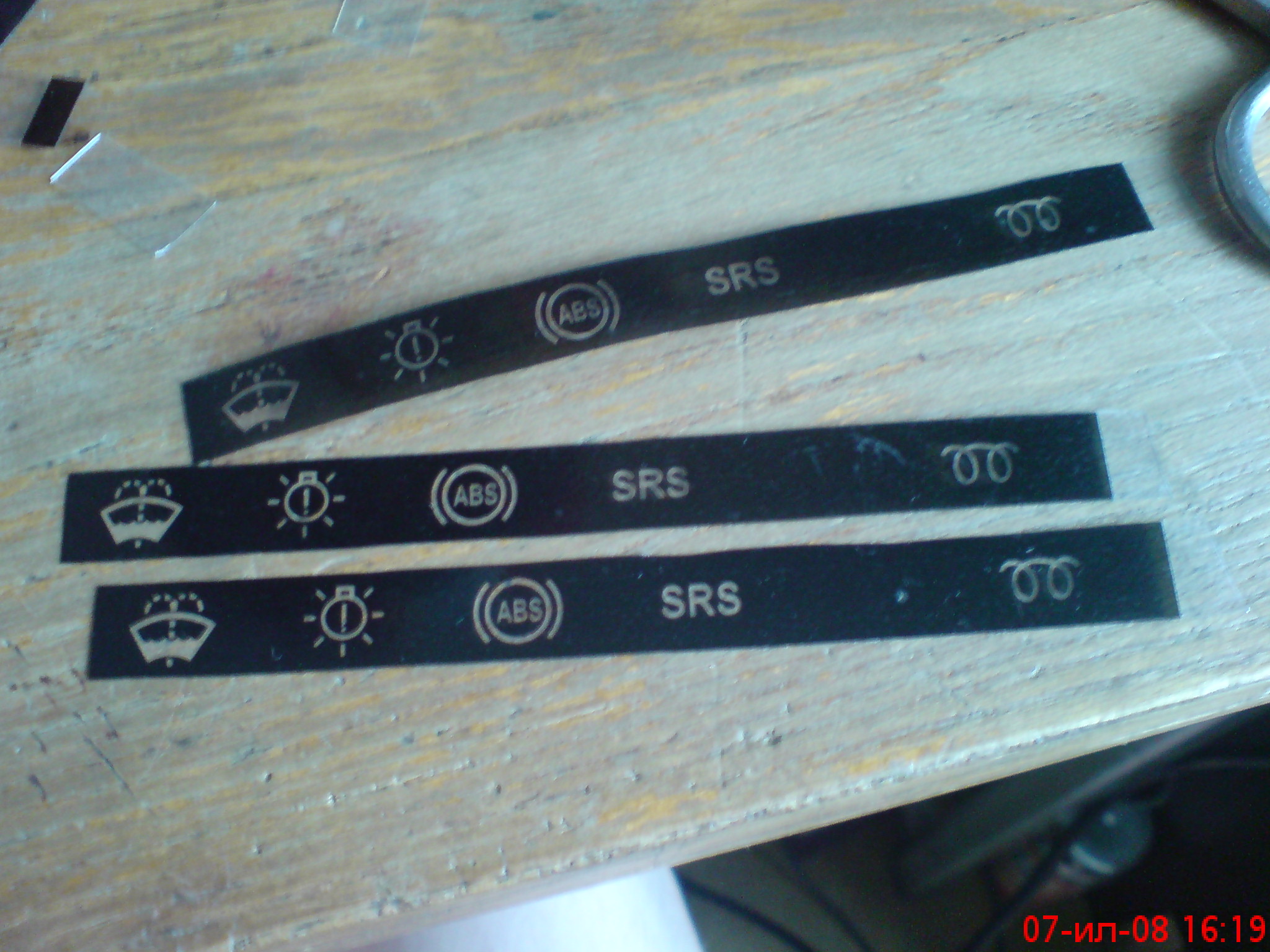

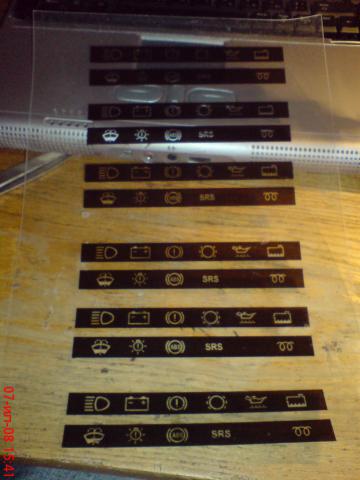

Наконец доделал контрольные лампы

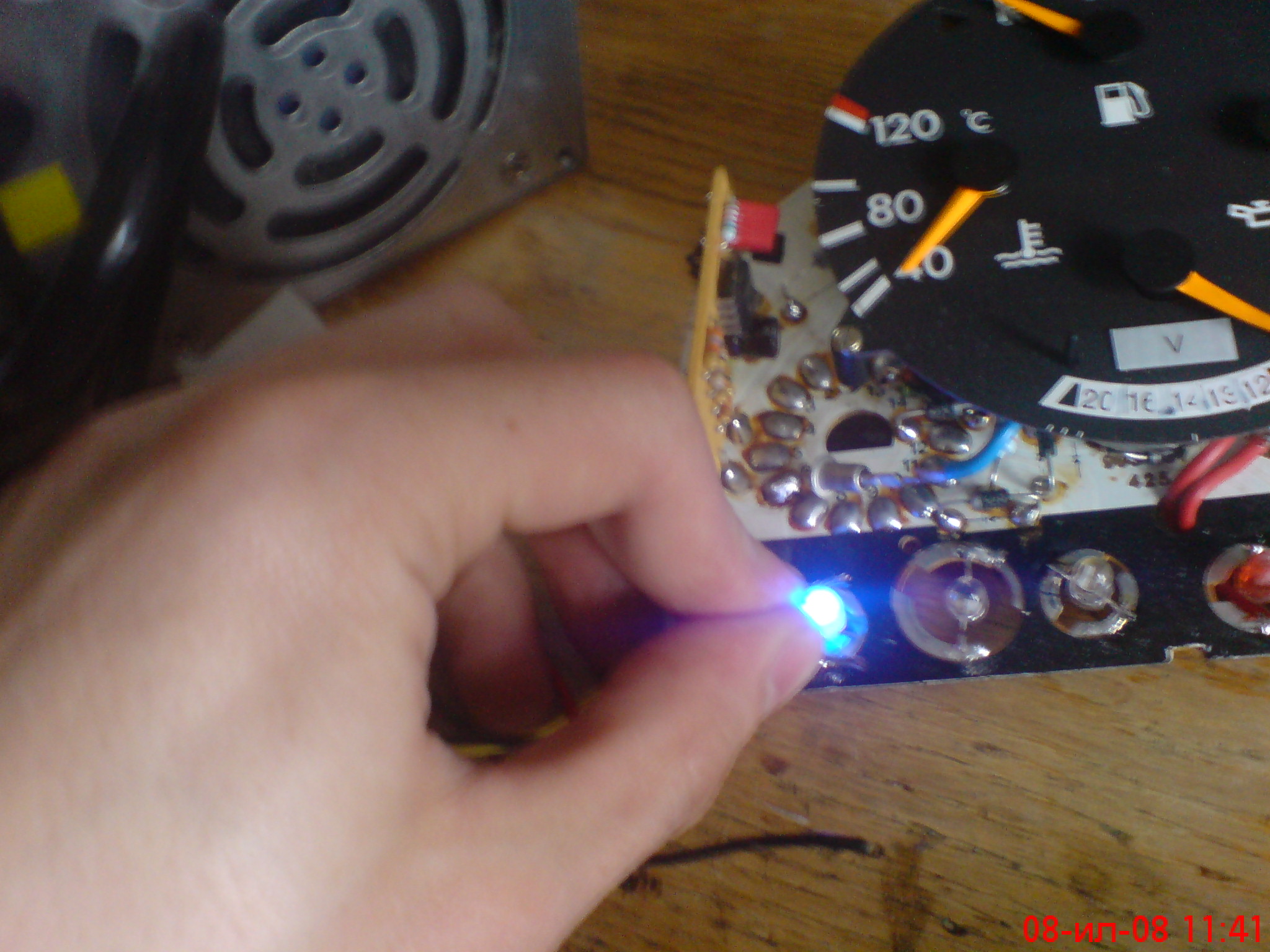

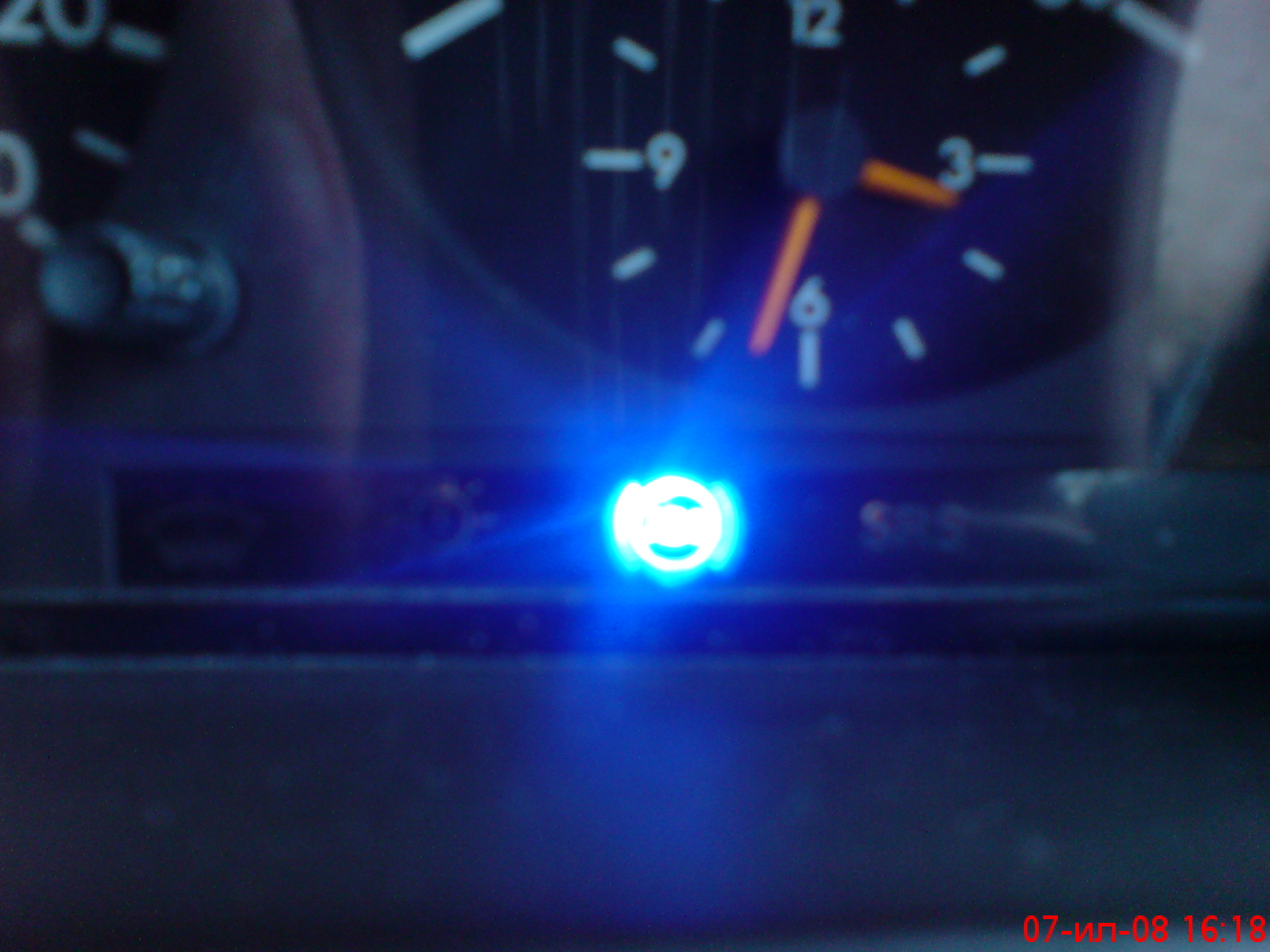

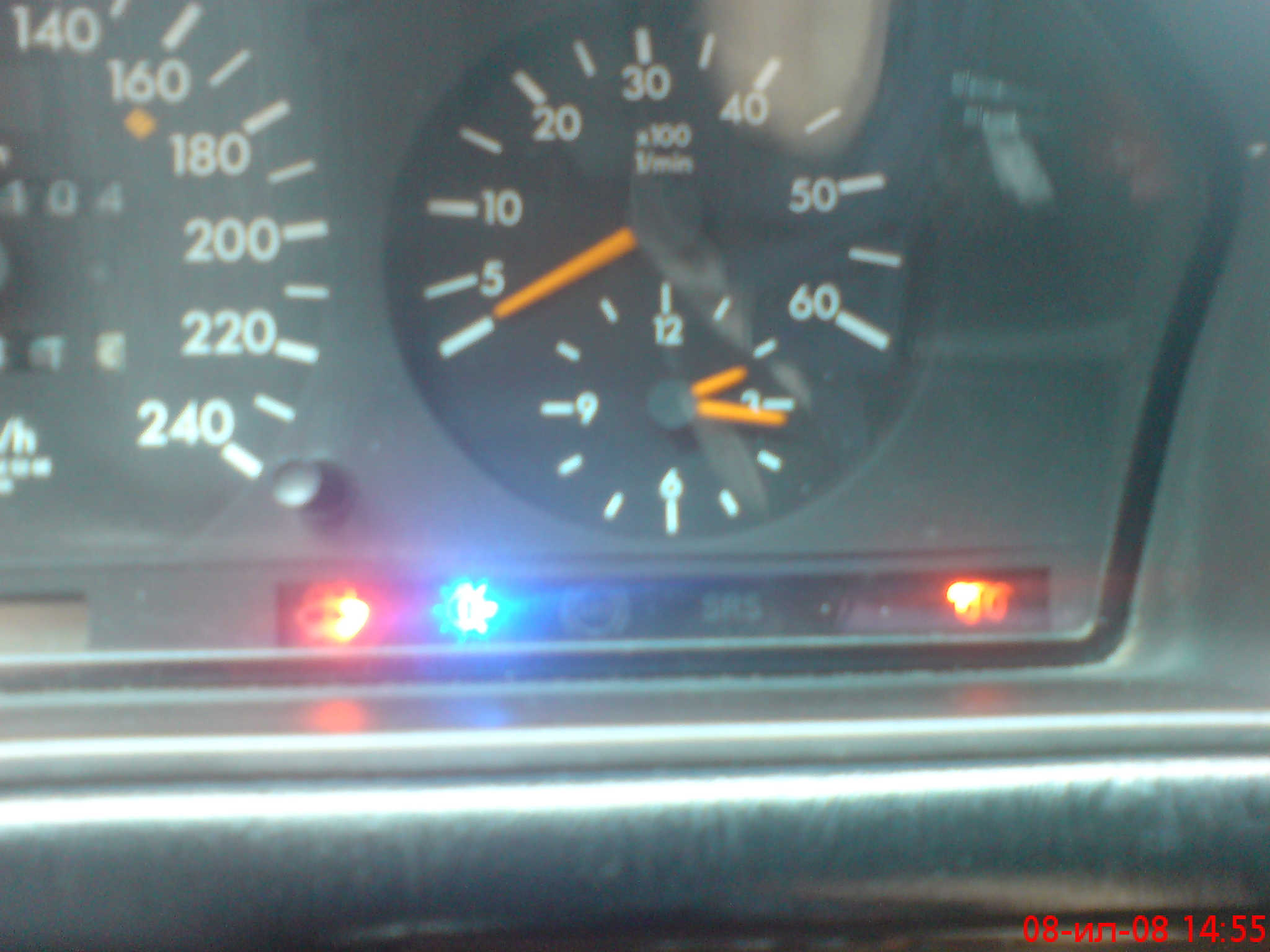

Пришлось пока поставить синий т.к ораньжевый спалил

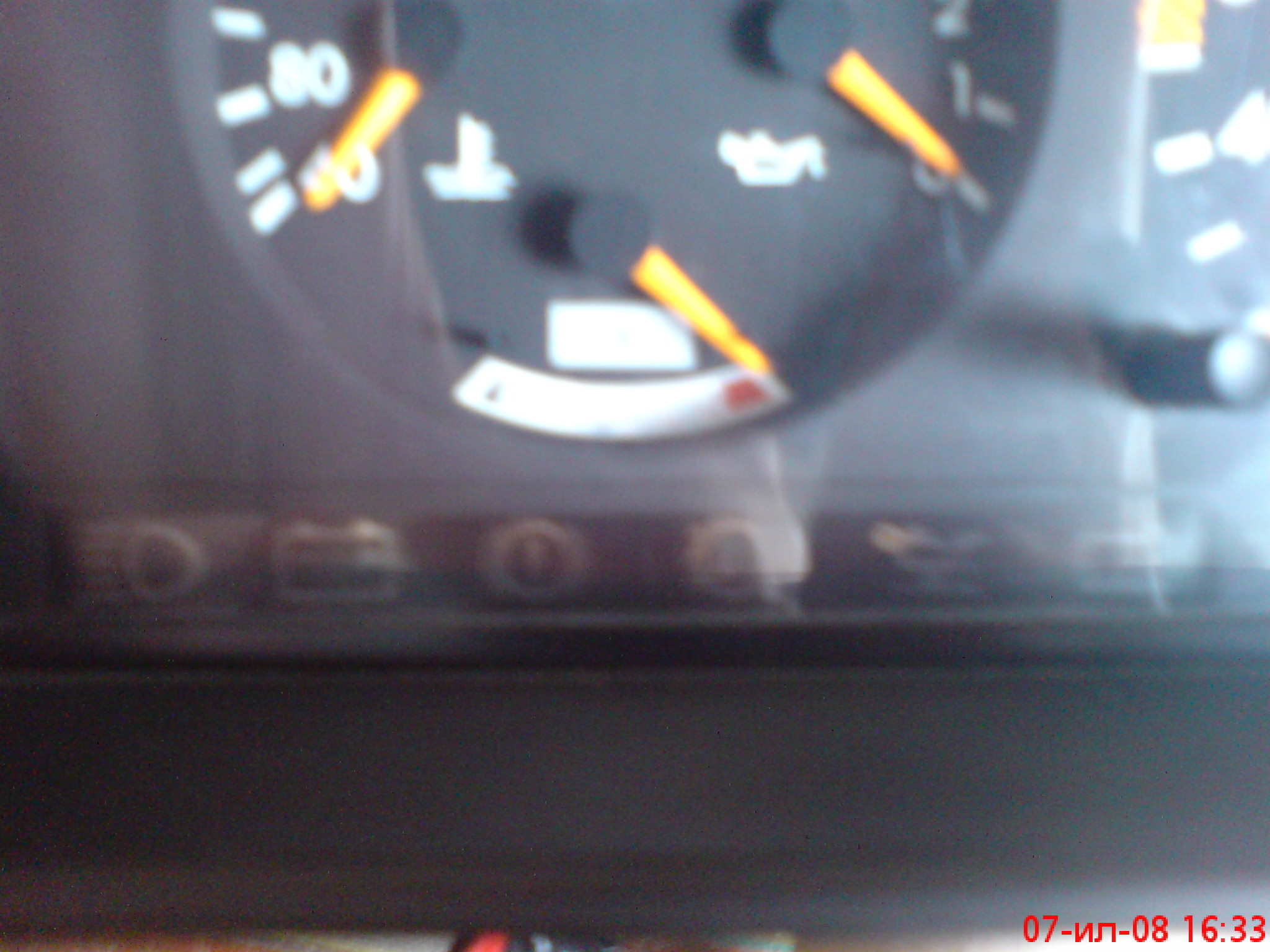

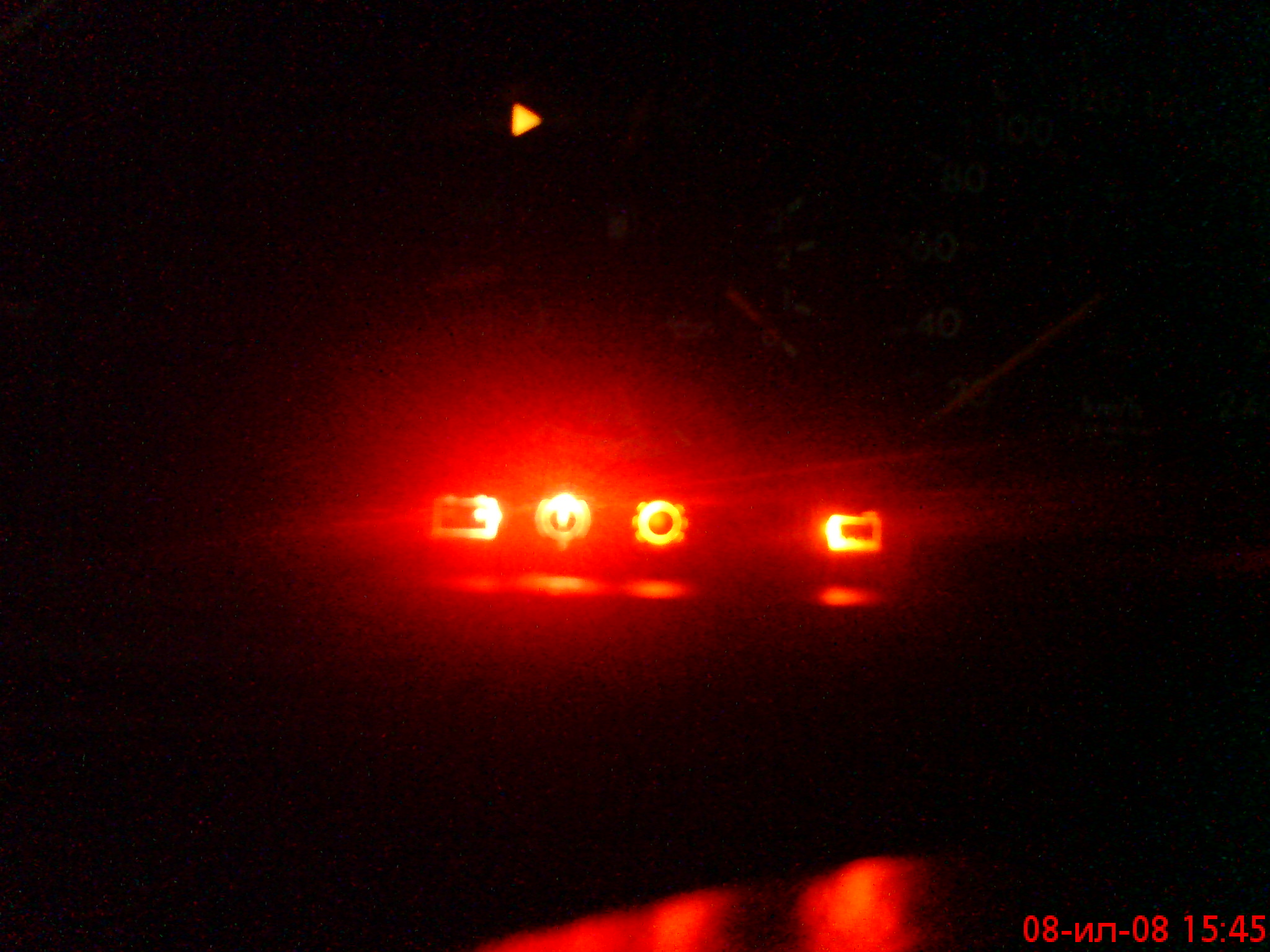

Акум и ручник светятся красным, а всё остальное ораньжевым, снимал на мобил, оптический обман=)

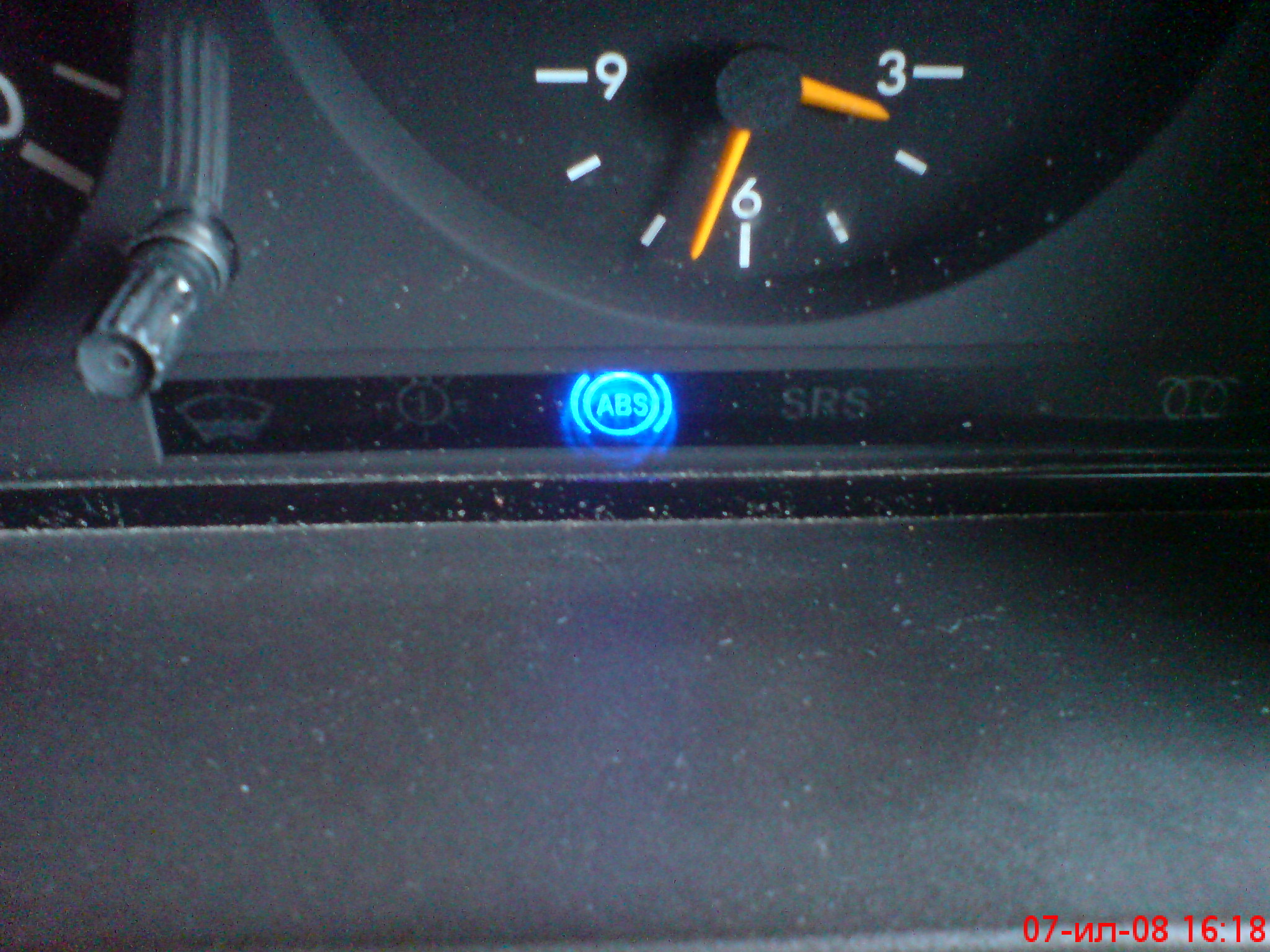

Здесь тоже уровень в полевалке светит ораньжевым

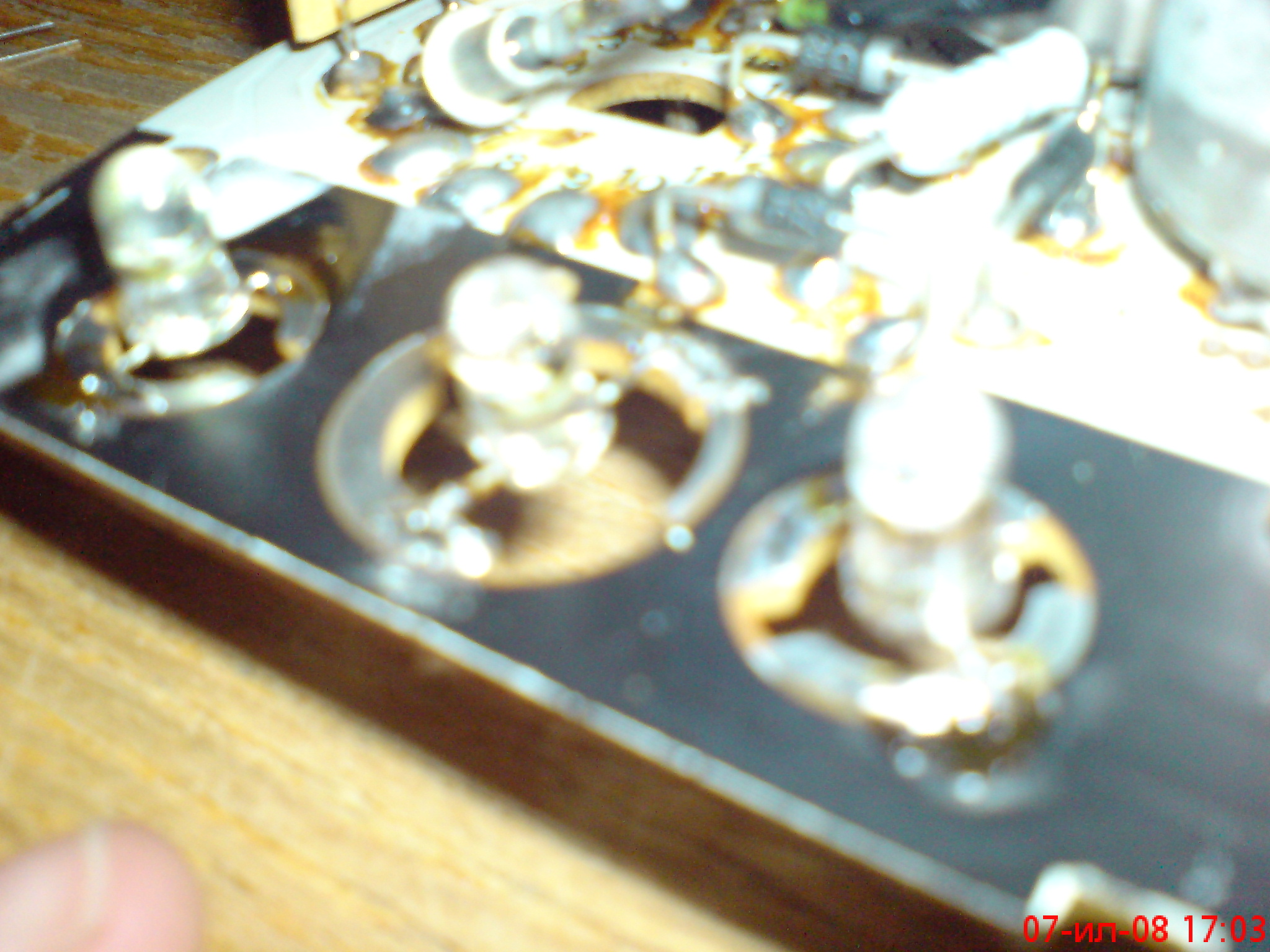

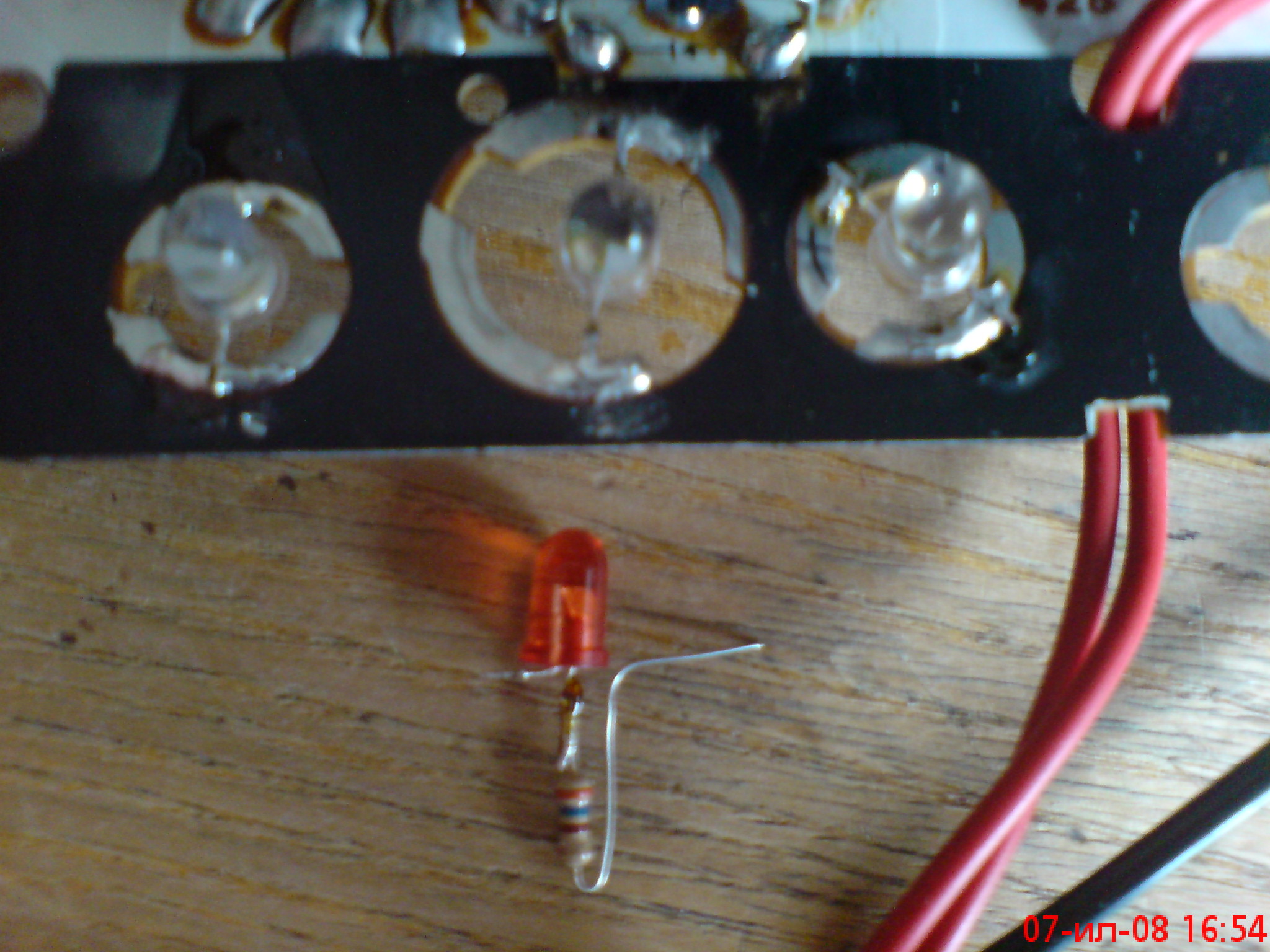

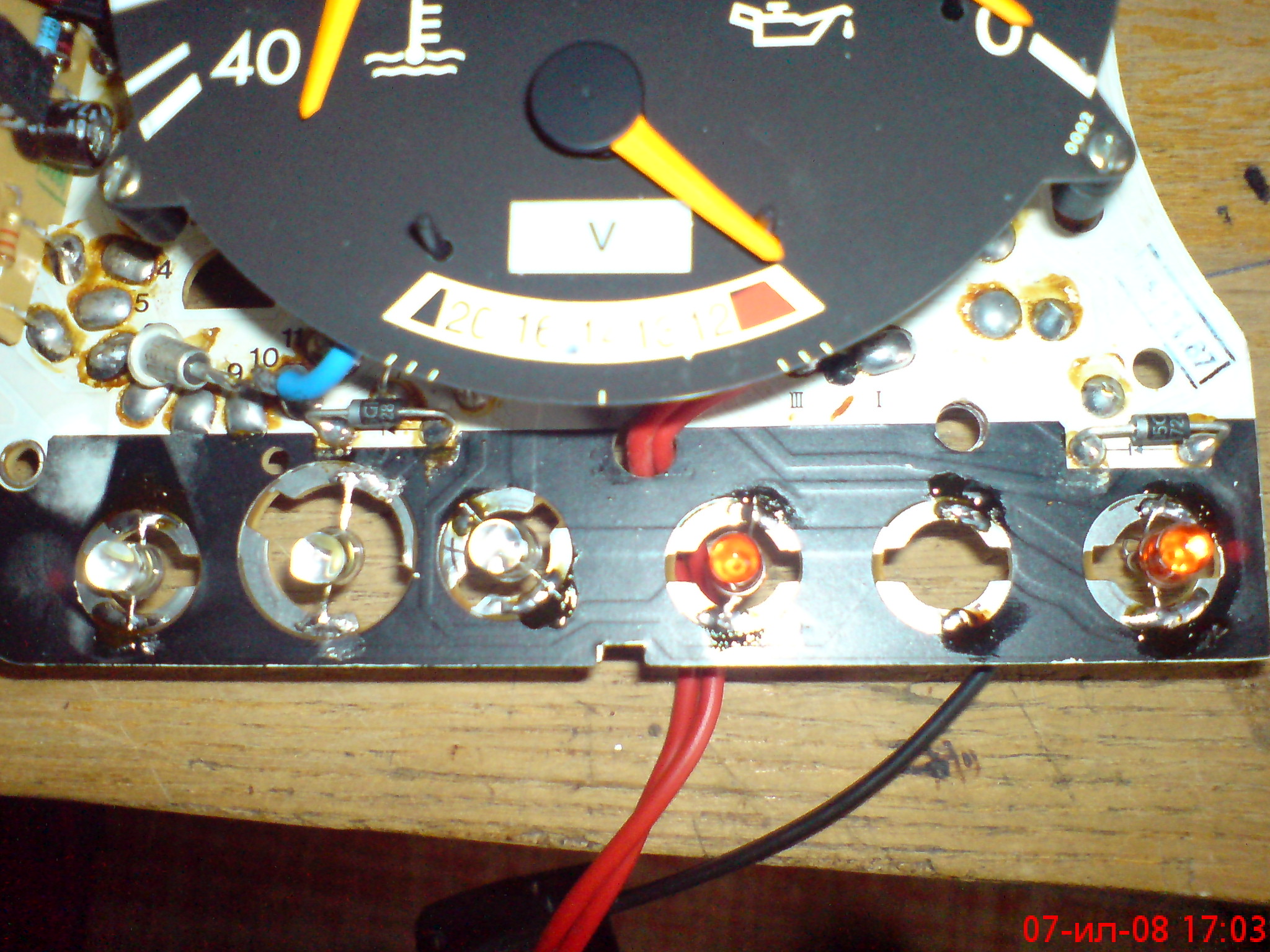

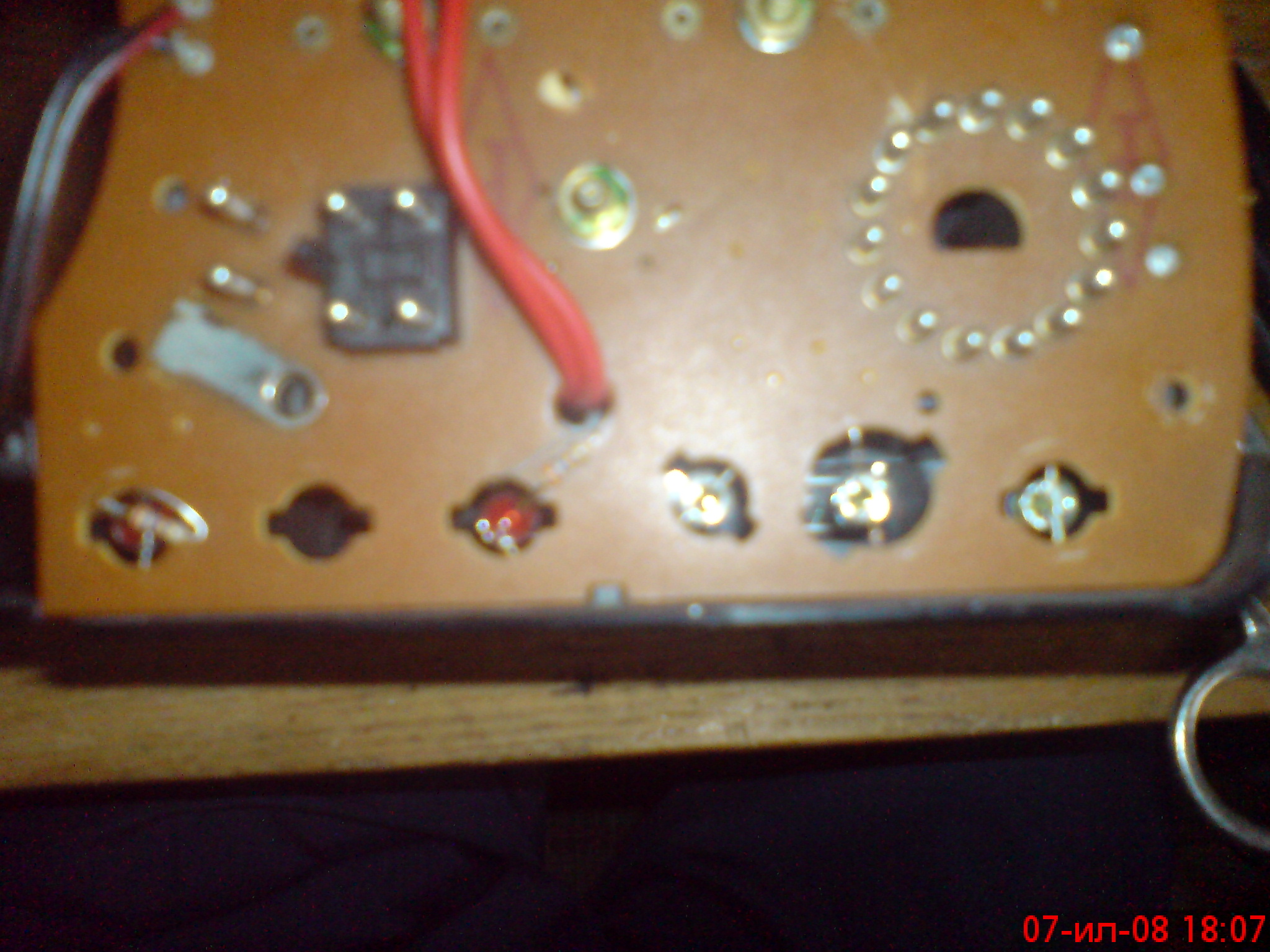

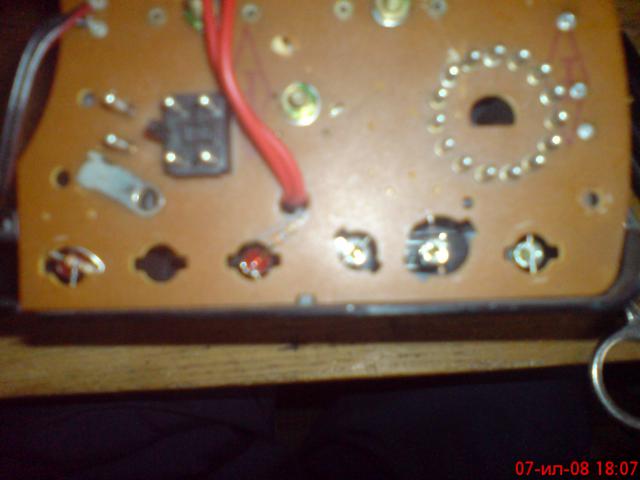

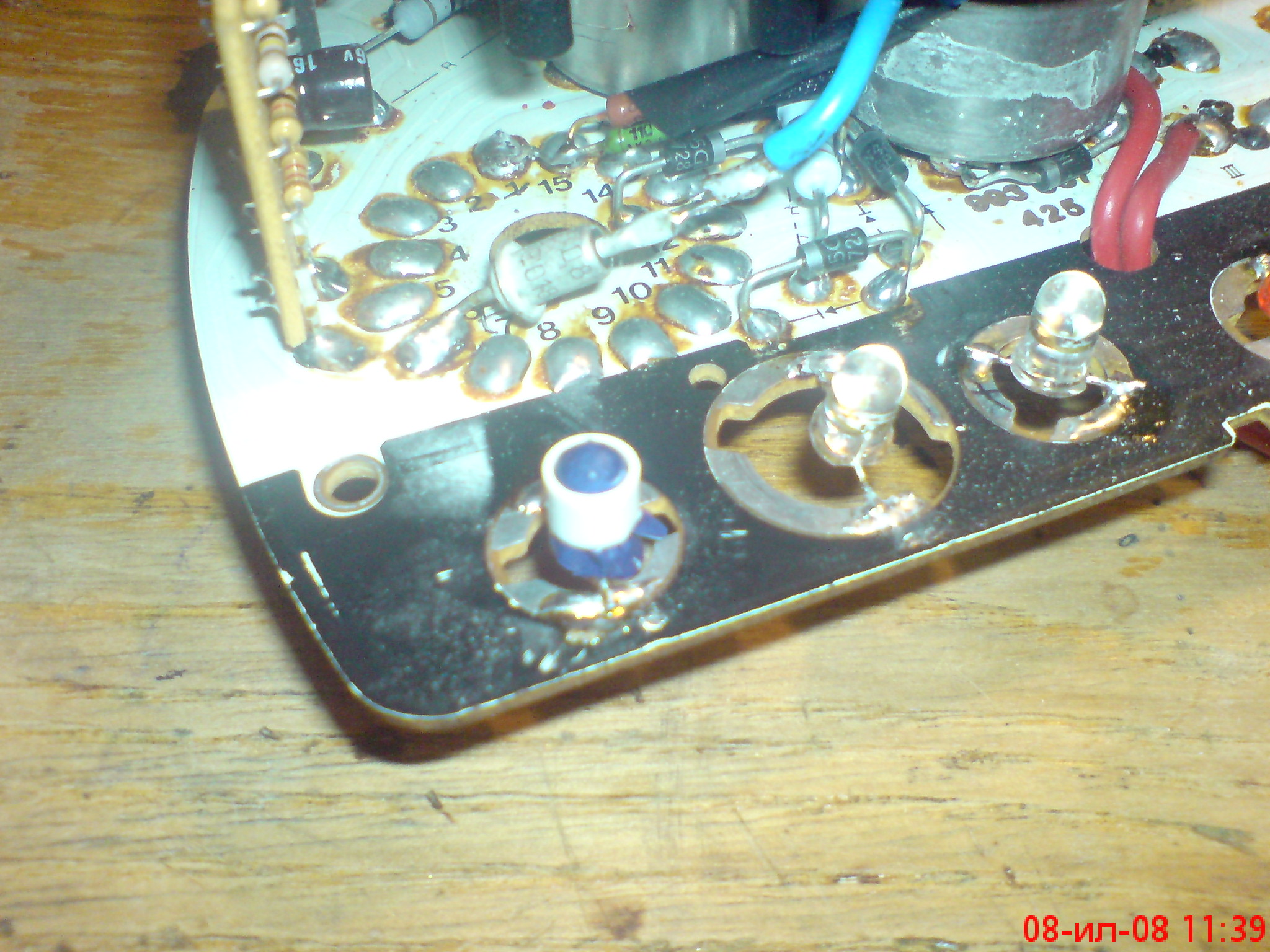

Лампочки заменил да светодиоды

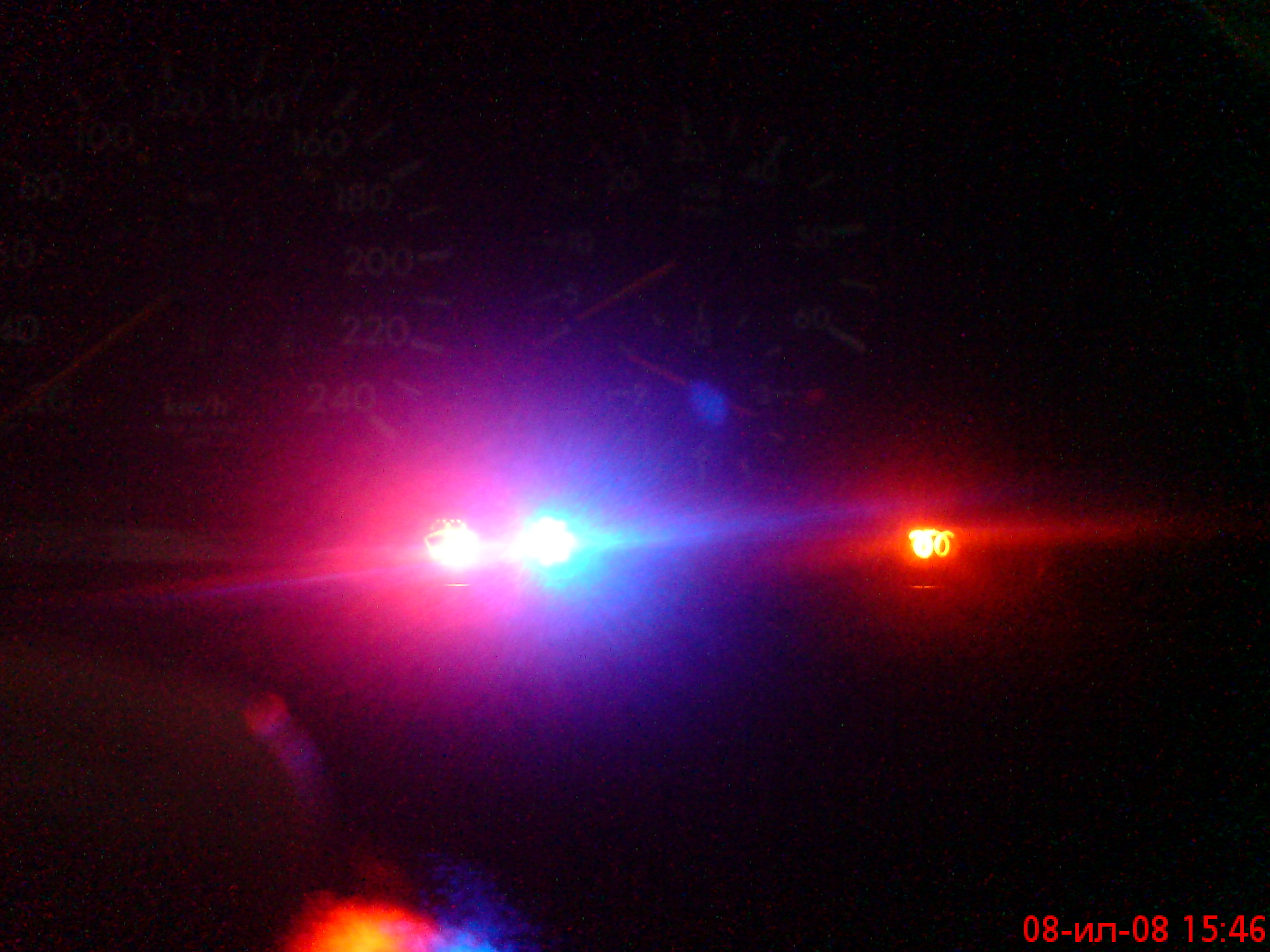

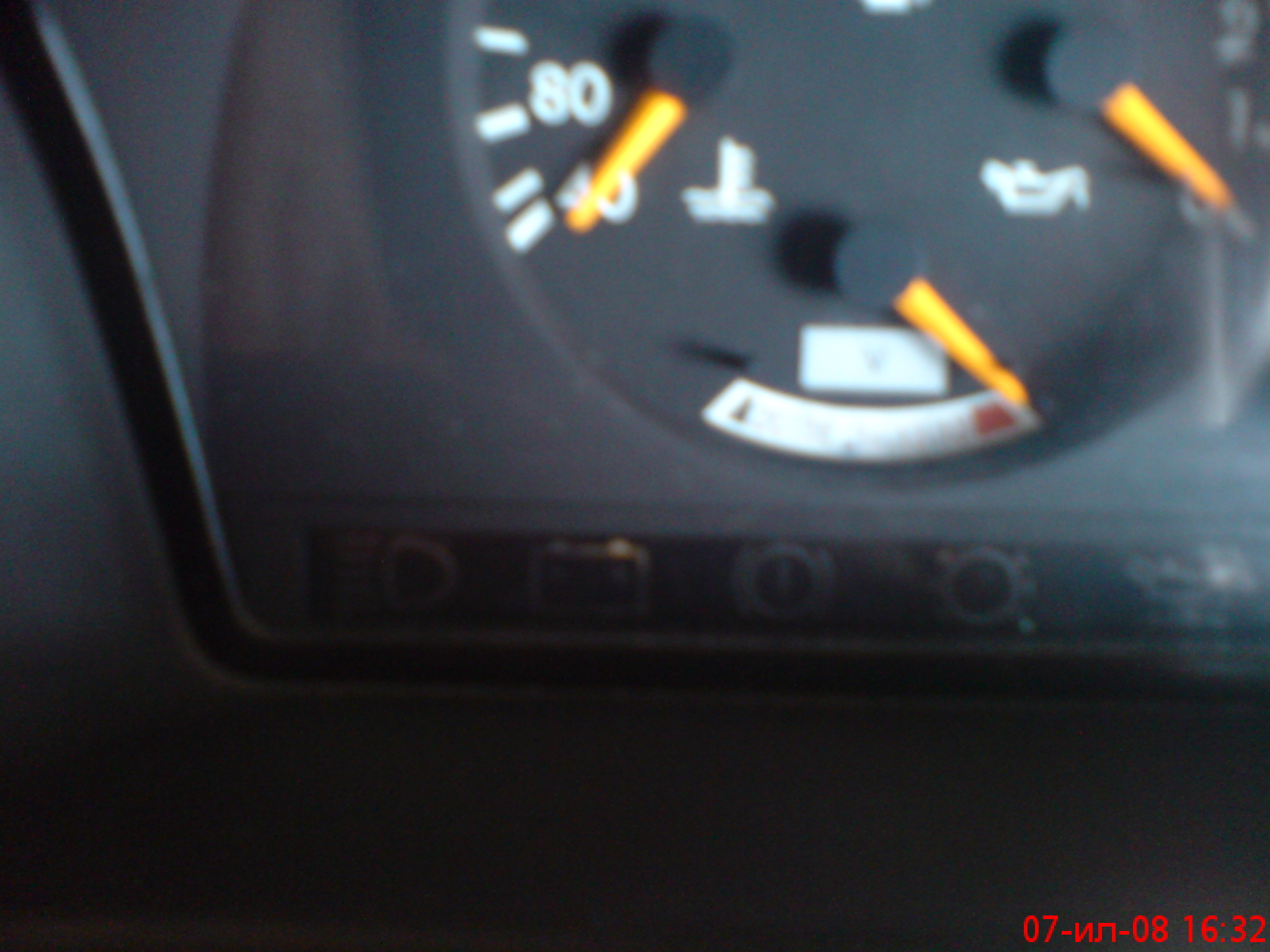

На самом деле светит не так ярко, но достаточно чтобы в солнечный день заметить.

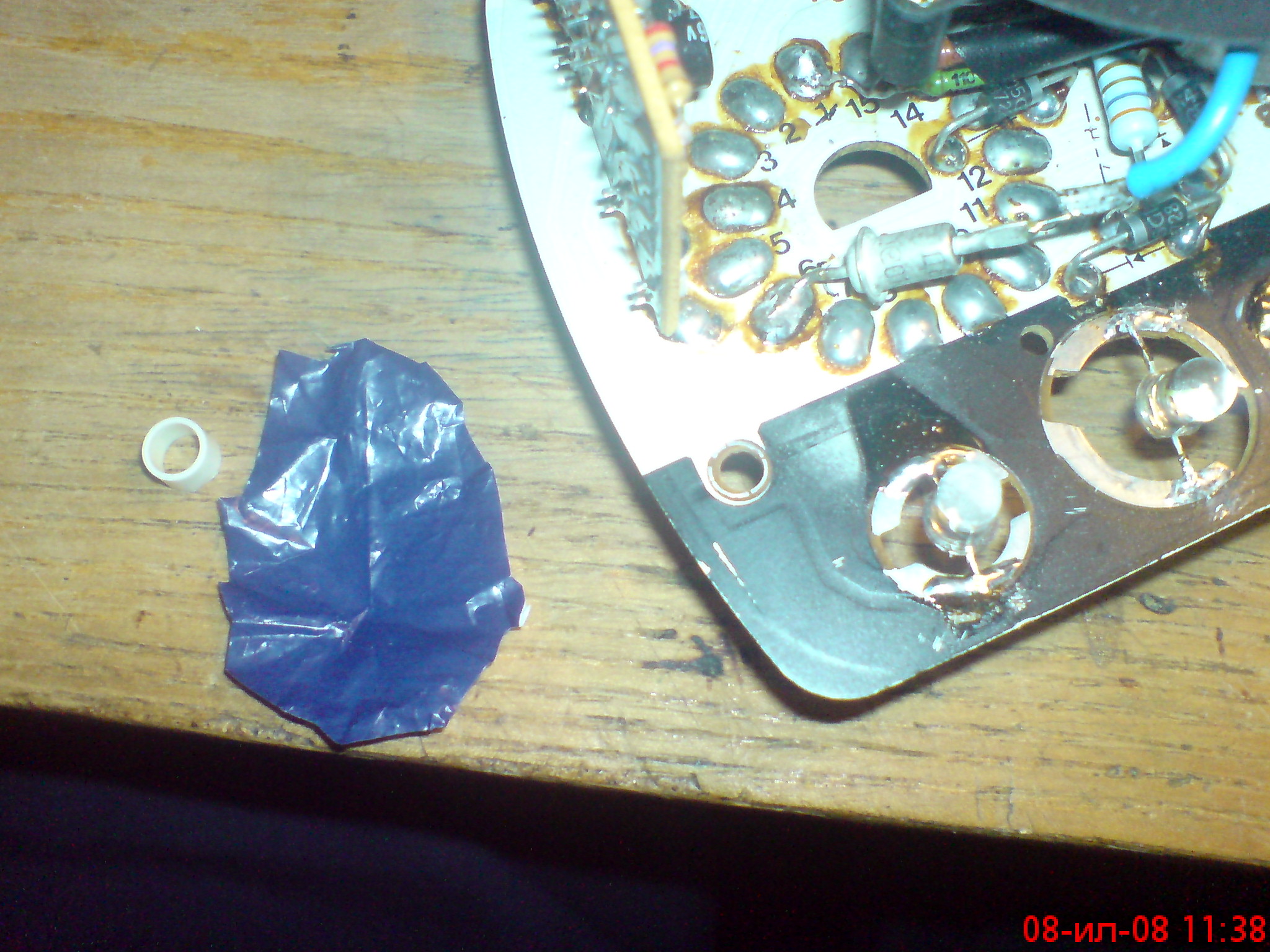

Диод который вставлен в дальний свет пришлось закрыть кусочком от синего покета=)

Сообщение отредактировал Sergei4: 08 July 2008 - 17:18

[Denwer]

классно получилось!

[Fil]

Надо у тебя позаимствовать идею...

[Sergei4]

Для полног счастья можно покрыть их сверху тонировачной плёнкой, но у меня её нету, а покупать рулон из зи двух полосок, западло

[nova]

неплохо получилось

[Sergei4]

Закралась идейка зделать таким макаром шкалы для подсветки приборов.Какраз есть ненужная подопатная приборка



Отпечатать на плёнке, наклеить на орг стекло, подсветить оргстекло диодиками, а стрелки от другой машинки.Даже тама была по этому поводу





Ну так что, кто что думает?

[Мерин ГУД]

Ты правильно подметил что темы уже неоднократно создавались и для этого дела лучше использовать не просто диоды, а микродиоды нанесенные на ленту и не оргстекло, а какой-то другой материал т.к. оно не дает такого рассеивания как хотелось бы т.к. подсветка идет сбоку. Вообщем поиск рулит. И самое главное что пленка должна быть не такой как у тебя на приборке получилась. В тех местах где светодиод не совпал по центру видны засветы темных зон на зарядке аккамулятора и на неисправностях двигателя. Да и лучше было пойти по пути автора идеи из Баку. Не помню ссылку на его сайт но в этом посте она точно встречалась, он предлагал полученные новые символы поместить поверх старой предварительно аккуратно стерев старые символы ацетоном. На его фото все выглядит идеально. Просто те контрольные указатели что делал автор поста я тоже заказывал, и которые мне изготовили тоже просвечивают. Надо реально печатать на прозрачной специальной презентационной пленке на качественном лазернике.

[Sergei4]

Про микро диоды я знаю, сам круг из оргстекла нужно покрыть с одной стороны белой краской а с другой наклеить плёнку, а диоды по периметру круга и чем больше тем лучше





п.с Видны тёмные зоны т.к используются диоды, если былиб лампы то было бы всё ок или можно попробовать заматить плёнку с внутренней стороны

[mercedes-benz-w124]

квадрат 20*12мм, каждый элемент ровно по центру, 6 квадратов в полоске, выходит размер 120*12 мм и по 5мм по краям, итого одна полоска 130*12 мм
файл в jpg могу в короле скинуть тогды его моно будет редактировать
на чем печатать будешь, на какой пленке и на каком принтаке?



Привет, можешь скинуть приборы в короле, и подскажи плиз, где скачать саму программу? а то сколько не скачивал, везде просят СМС (

[St_r_Anger]

Про микро диоды я знаю, сам круг из оргстекла нужно покрыть с одной стороны белой краской а с другой наклеить плёнку, а диоды по периметру круга и чем больше тем лучше



Белой краской необязательно, достаточно на одну сторону наклеить оракал 8500 (транслюцент) или оракал 640 (белый матовый), диодами светить в торец пластины. Что транслюцент, что белый мат свет рассеивают практически одинаково, но транслюцент помимо этого лучше работает на отражение т.е. при выключенной подсветке символы более яркие, чем с белым матовым. Совсем дешевый вариант получения рассеивающей поверхности - заматовать ее мелкой шкуркой или абразивом с точильного камня с водой, тоже дает приемлемое свечение. Я думал шкалы вообще вырезать на плоттере из черного оракала, но т.к. хочу по виду оставить один в один с родными, а там есть линии менее 1 мм шириной - плоттер так мелко не режет. Сольвентную печать пробовал, но мне не понравилось - символы размытые получились, черный достаточно плотный, но полуглянец, а значит будет бликовать, да и печатают они на каком-то специальном оракале.
К сожалению фото во время экспериментов не делал.

Сообщение отредактировал St_r_Anger: 28 February 2012 - 08:55
