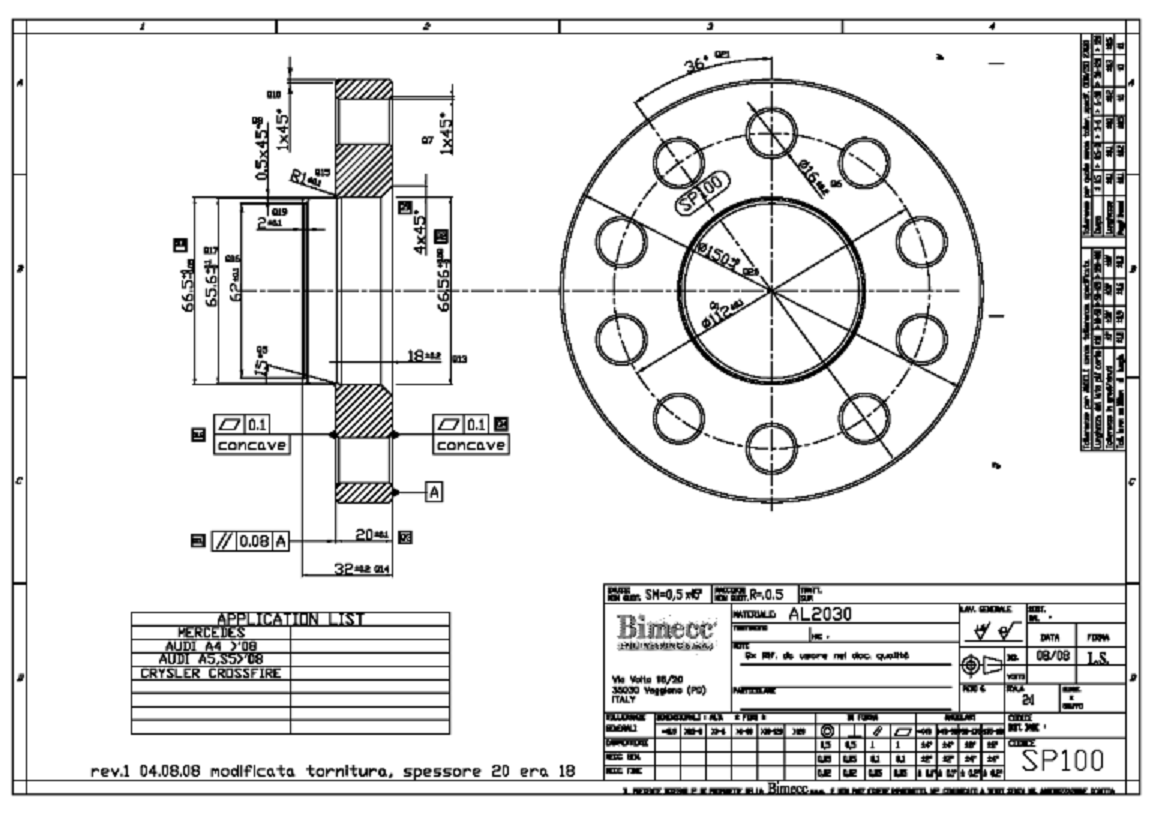

Мужики, а у кого-нибудь на компьютере сохраненный этот чертежик есть? Сейчас там надпись с названием сайта закрывает размеры. Если есть нормальный чертеж, будьте добры, выложите или на мыло мне скиньте. Делаю чертеж проставок с переходом на PCD 114,3.

[Корнелий Шнапс]

Этот чертеж тебе всеравно не подойдет!
Если умеешь то того что видно достаточно. Посадочный размер диска 66.6 мм.
Все остальное будет подругому.

[EXTASY_66]

[Аркаша]

Этот чертеж тебе всеравно не подойдет!
Если умеешь то того что видно достаточно. Посадочный размер диска 66.6 мм.
Все остальное будет подругому.



Умею, просто хотел глянуть на допуски. Уже сделал чертеж, размеры доставлю вечерком. Как выточусь, оформлю отчетик.



EXTASY_66, спасибо!



П.С. Просто подарили красивые диски Work на 17'', решил попробовать.

[haligali123]

Только для полученя отверстий под болты, не используйте токарный станок. Проставки будут бить!
Самый оптимальный вариант - координатно фрезерный!

Не пойму, почему от токарного будет бить если все в размеры делать??? Да и само выражение проставки бить могут, это как ???
И потом, а если взять убитый тормозной диск он ведь в окурат почти 10мм и срезать с него площадку, размеры-то все одинаковые в данном случае будут да и большинство проставок делает народ именно на 10мм. Поправте меня если не так.

[CARAMBA]

Не пойму, почему от токарного будет бить если все в размеры делать??? Да и само выражение проставки бить могут, это как ???
И потом, а если взять убитый тормозной диск он ведь в окурат почти 10мм и срезать с него площадку, размеры-то все одинаковые в данном случае будут да и большинство проставок делает народ именно на 10мм. Поправте меня если не так.

проставки из дисков сделать наверное можно. но как быть с центровкой диска? он же прежде всего центруется ступицей, вот для этого нужна точность изделия. сейчас достаточно фирм продают проставки. причем цены от 800-1500р. я купил за 800 причем кустарного производства. диски встали. на 80-90 чуть подбивает руль. попробую отбалансировать прямо на машине. конечно проставки зло. но когда есть хорошие диски нужного размера то почему бы и нет. если отбалансирую отпишусь по результатам.

[haligali123]

проставки из дисков сделать наверное можно. но как быть с центровкой диска? он же прежде всего центруется ступицей, вот для этого нужна точность изделия. сейчас достаточно фирм продают проставки. причем цены от 800-1500р. я купил за 800 причем кустарного производства. диски встали. на 80-90 чуть подбивает руль. попробую отбалансировать прямо на машине. конечно проставки зло. но когда есть хорошие диски нужного размера то почему бы и нет. если отбалансирую отпишусь по результатам.

Ок, понятно и в тоже время Не понятно. Короче объясню мою ситуацию: имеются у меня родные крабы, но они прям плотно на ступицу не садятся, т.е есть небольшой зазор. Имеются также не оригинальные диски с проставками которые точились под диаметр ступици и размер разболтовки, диаметр внутренний диска на много привышает диаметр самой ступици, в связи с этим вопрос следующий: Для чего тогда делается разболтовка 5\112 на дисках с конусным креплением болтов, можно-же было тогда просто граве-стопор шайбу поставить на обычный болт или шайбу???

[ЕГОР]

Не пойму, почему от токарного будет бить если все в размеры делать??? Да и само выражение проставки бить могут, это как ???

На токарном станке невозможно попасть в указанные допуски. Особенно при сверлении отверстий под болты (увод сверла). Координатно фрезерный станок это совершенно другой класс точности и с подобной работой он справляется куда лучше токарного.

[pashkins]

Умею, просто хотел глянуть на допуски. Уже сделал чертеж, размеры доставлю вечерком. Как выточусь, оформлю отчетик.



EXTASY_66, спасибо!



П.С. Просто подарили красивые диски Work на 17'', решил попробовать.



там перерисовать только диаметр центров 5 отверстий (через один). Вобщем я в очередь. Давно думаю над этим, но не нашел адекватного токаря. У меня есть хорошие BBS на 17
с ниссана, там тоже 114.3

[haligali123]

На токарном станке невозможно попасть в указанные допуски. Особенно при сверлении отверстий под болты (увод сверла). Координатно фрезерный станок это совершенно другой класс точности и с подобной работой он справляется куда лучше токарного.

Не ну это-то понятно, что фрезерный станок лучше, чем токарный, но в данном-то случае даже тормозной диск точно не фиксируется в отличии 116-х, 123-х, 126-х мерсиках, на последующих моделях только направляющие, но окончательная фиксация идет только болтами самого диска. Поэтому, миллиметр -\+ роли не даст никакой, разве, что только само ступичное отверстие с натягом делать, вот это уже другая стезя и данном случае как кстати фрезерный станок куда лучше подойдет.
Но вот до сих пор понять не могу, как может бить проставка????

[W126_280SE]

есть и токарные и фрезерные станки, мастера которые смогут изготовить деталь... если понадобится вдруг, присылайте чертежи...

[ValicK]

Мерсоводы, чертеж, что выше, подойдет для 126? если нет, поделитесь нормальным, пожалуйста, просто колес сейчас других нету((( и 4рублей лишних на проставки нету(((, но есть хороший токарь, который по чертежу все сделает за символическую плату. пожааааалуйста)

[ValicK]

Уважаемые знатоки, ответте про чертеж, пожалуйста. Ездить не на чем

[LeGo]

Уважаемые знатоки, ответте про чертеж, пожалуйста. Ездить не на чем

Вот прямо сейчас сижу и делаю чертёж на проставку переходную с 5х108 на рОдные 5х112 + вылет подправить надо .... ну просто литьё Вольвовское шибко хорошеее....

[LeGo]

Вот прямо сейчас сижу и делаю чертёж на проставку переходную с 5х108 на рОдные 5х112 + вылет подправить надо .... ну просто литьё Вольвовское шибко хорошеее....

Видать уже ни кому не надоть... Ну и ладно.

[ValicK]

почему не надо? надо!

[LeGo]

почему не надо? надо!

Просто лежат вот уже в металле на столе - красотищщщща. Переходная проставка с 5х112 на 5х108 толщиной 14 мм. Есть чертёж фомата CDW (могу и JPG или BMP) сделать.
Дополнительно - оцинковал.



ps: ...может начинать заказы брать на изготовление...

Сообщение отредактировал LeGo: 07 June 2011 - 12:59

[vityok merin]

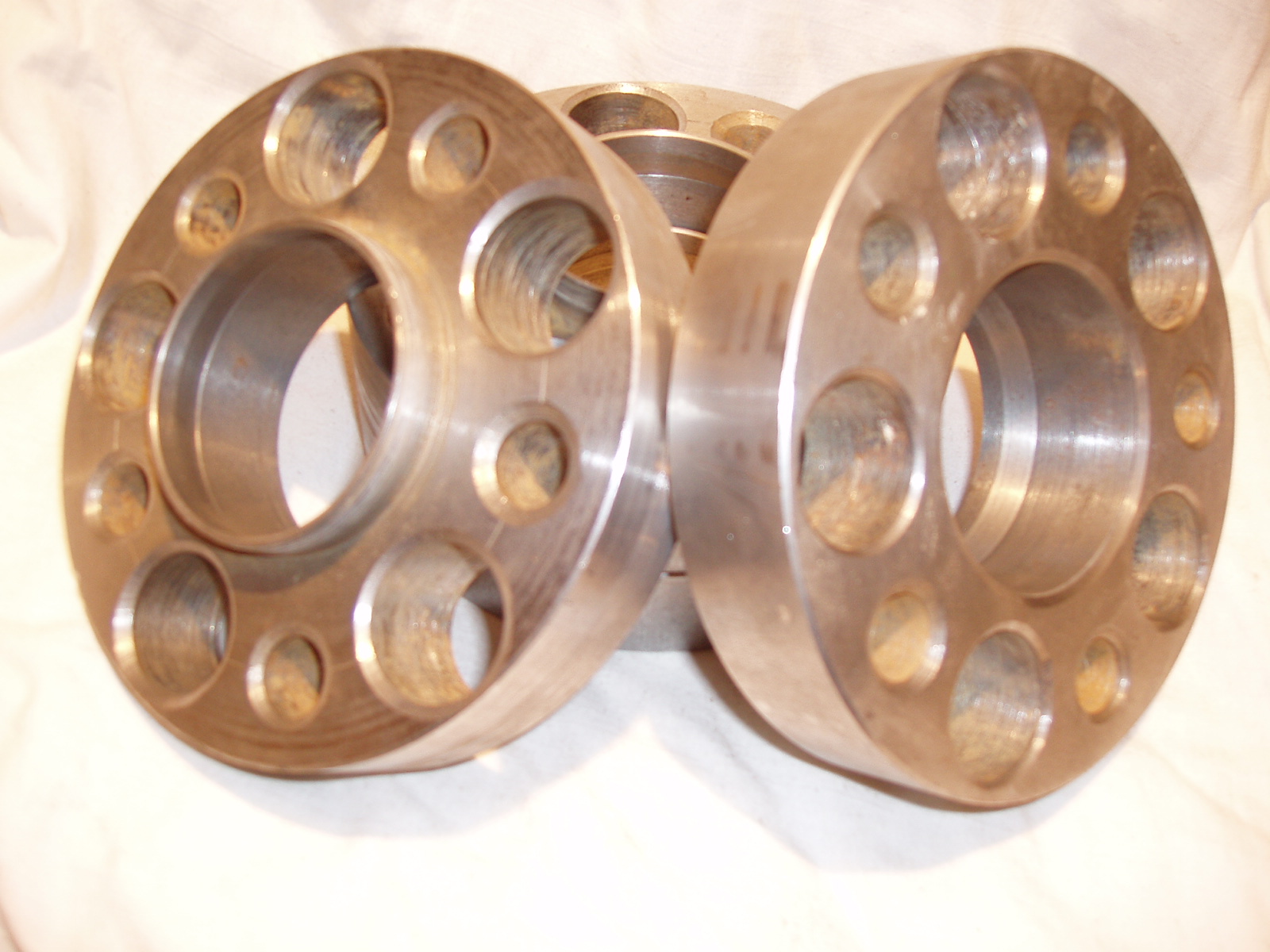

Вот выточил себе по этому чертежу проставки 30мм. Материал ---сталь.
Нерабочие болтовые отверстия расточил максимально для облегчения изделия.
С весны , полёт нормальный.

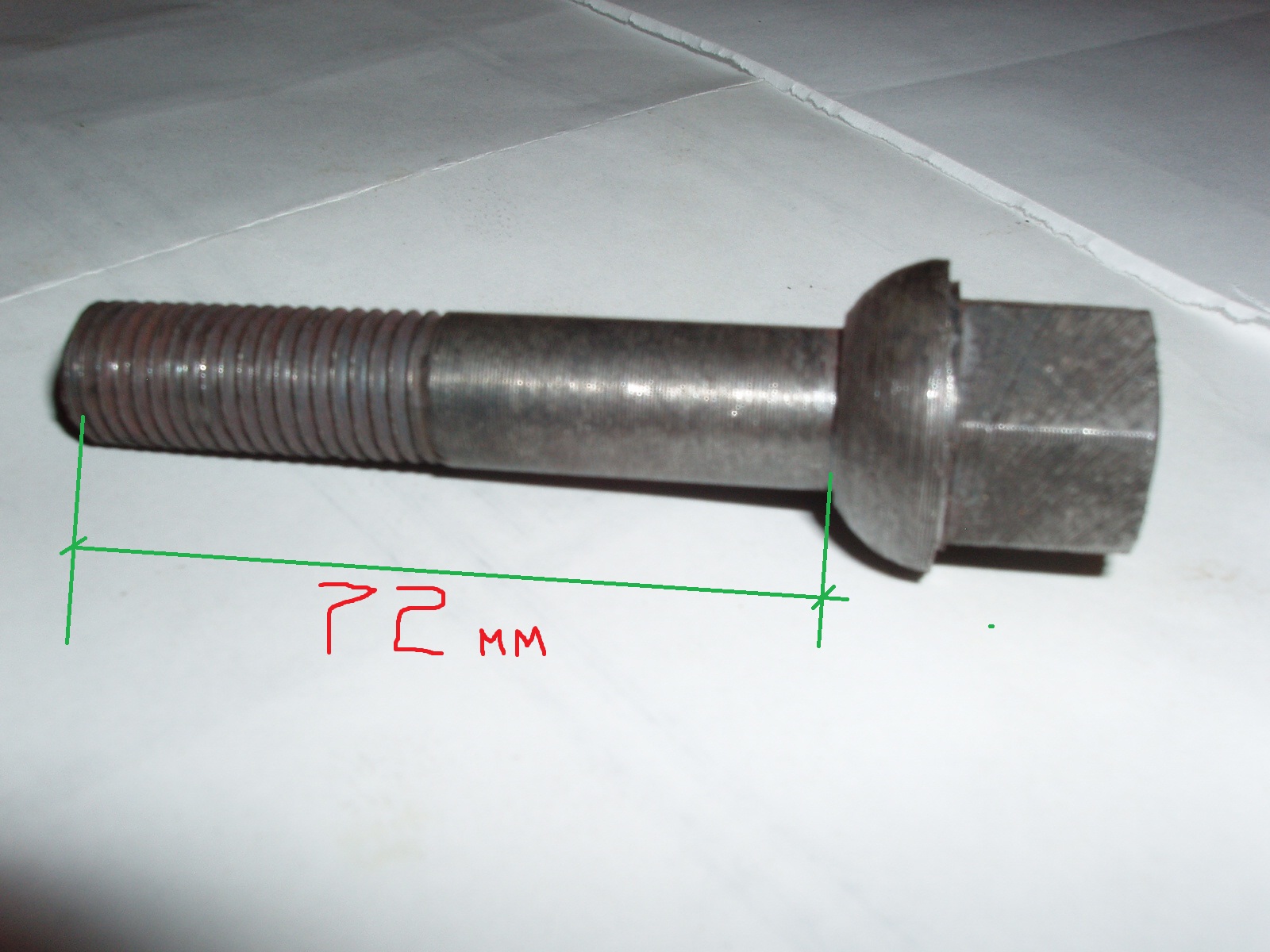

Плюс болты

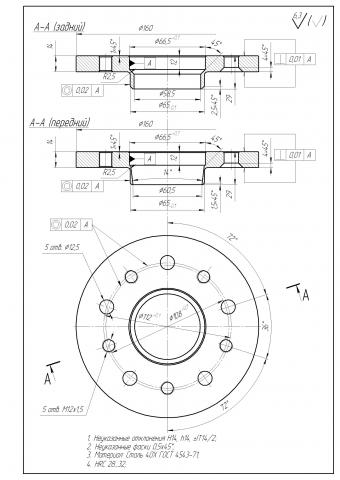

Чертёжик

Сообщение отредактировал vityok merin: 07 June 2011 - 23:52

[vityok merin]

Не пойму, почему от токарного будет бить если все в размеры делать??? Да и само выражение проставки бить могут, это как ???
И потом, а если взять убитый тормозной диск он ведь в окурат почти 10мм и срезать с него площадку, размеры-то все одинаковые в данном случае будут да и большинство проставок делает народ именно на 10мм. Поправте меня если не так.

Так точно

[LeGo]

Так точно
