вообще вот хорошая схема.по ней подключал.

Прикрепленные изображения

•

[AleKSey649]

Оперативно! Спасибо! И еще, вот на фото обозначил красным.

От самого блока N11/, контакт 2, идет коричневый, так же как и от кнопки S46/3. А у меня от блока идет коричневый с зеленой полосой. Потом эти два провода смотаны изолентой (заводской) в отдельный жгут, и обрезаны. Вот и думаю, тупо оба на массу W1 посадить? Смутила разница в маркировке.
Пока вроде все. Полезу в машину, возможно еще что спрошу.

[nismo402m]

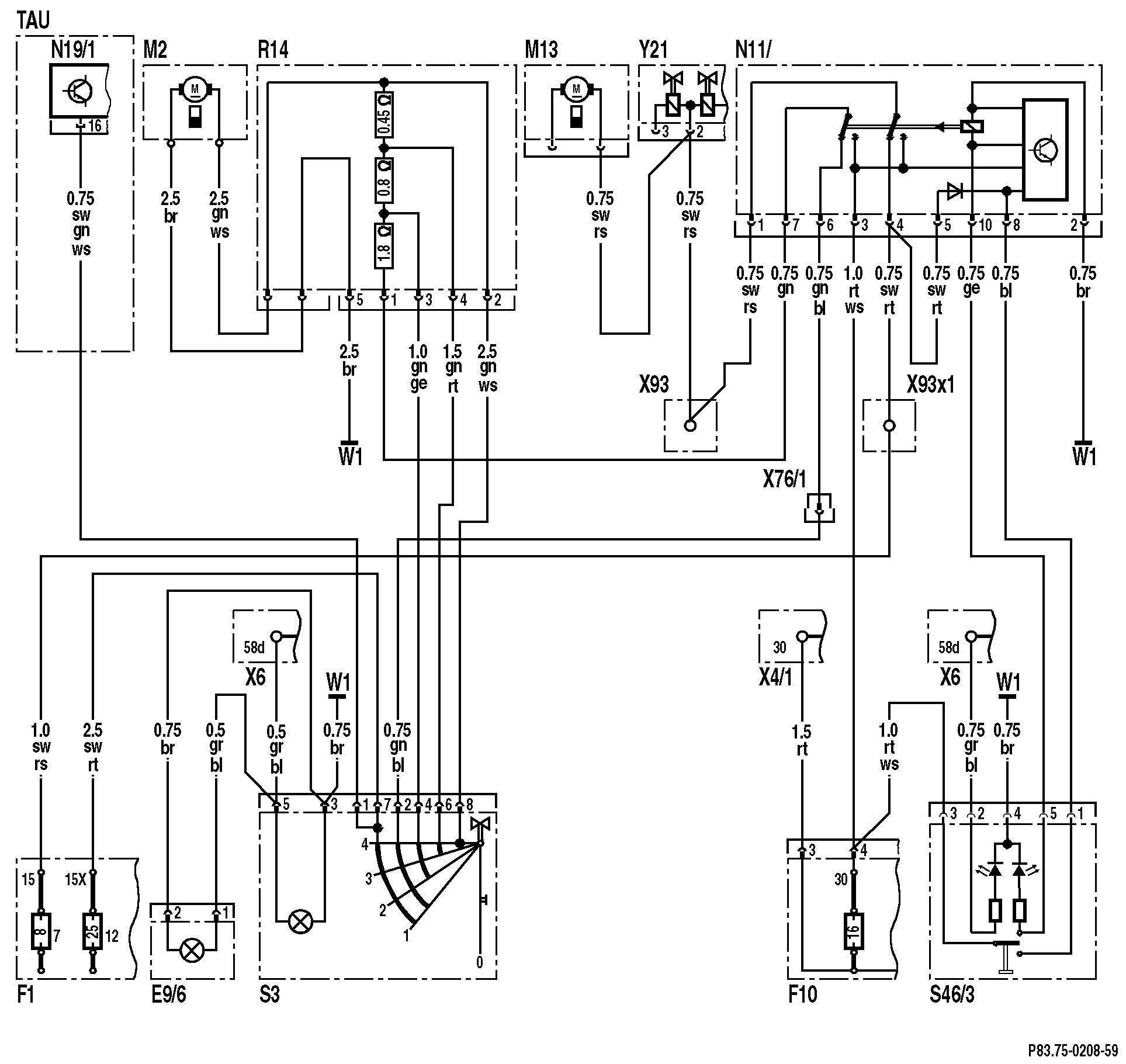

вообще вот хорошая схема.по ней подключал.

S46 / 3 кнопка REST
W1 масса
X4 / 1 постояный плюс у блока предов в салоне
X6 разьем подсветка
X76 / 1 Разъем воздуха переключатель и /
Остаточная теплового двигателя кондиционирования, 1-полюсный
Автоматический контроль температуры соединительная линия X93 (ТАУ)
Остаточная теплового двигателя кондиционирования, 1-полюсный
Разъем X93x1 кабель
Задержка реле автоматического отопления (HAU)
Y21 клапана печки
E9 / 6 подсветка печки
Предохранитель F1 и реле
F1-7 предохранитель 7, клемма 15
F1-12 Предохранитель 12 Терминал 15X
F10 предохранитель
М2 мотор вентилятора
М13 помпа
N11 / 4 реле времени остаточная двигателя и электростанции
N19 / 1 управления и контроля температуры операционный блок
(ТАУ)
R14 резистор печки
S3 переключатель печки

[nismo402m]

Оперативно! Спасибо! И еще, вот на фото обозначил красным.

От самого блока N11/, контакт 2, идет коричневый, так же как и от кнопки S46/3. А у меня от блока идет коричневый с зеленой полосой. Потом эти два провода смотаны изолентой (заводской) в отдельный жгут, и обрезаны. Вот и думаю, тупо оба на массу W1 посадить? Смутила разница в маркировке.
Пока вроде все. Полезу в машину, возможно еще что спрошу.

четко перепроверь что это 2 контакт и 4..и смело на массу.а я спать)время у нас за полночь уже перевалило)

[AleKSey649]

на старнице 3.. Х93 ты ведь понял что там нужно питание(которое на блок климата идет) через пред 1 если не ошбаюсь) открутить от блока предов и пустить через коробочку эту х93. а реле рест идет на 1 пред этот.тоесть питание климата идет через реле рест

А, кстати я этот момент упустил. Теперь ясно, надо последовательно REST подключить, т.е. между 7 предом и проводом на яйца и клапана. Единственное, я думал эта коробочка X93 в блоке предов есть. А получается, что она к системе REST относится...
А вообще, что из себя представляет эта коробочка? Я думаю, в ней провода соединяются, а она как корпус изолятор.
Может оригинальный номер кто знает?

[nismo402m]

А, кстати я этот момент упустил. Теперь ясно, надо последовательно REST подключить, т.е. между 7 предом и проводом на яйца и клапана. Единственное, я думал эта коробочка X93 в блоке предов есть. А получается, что она к системе REST относится...
А вообще, что из себя представляет эта коробочка? Я думаю, в ней провода соединяются, а она как корпус изолятор.
Может оригинальный номер кто знает?

просто в ней винтиками провода соединяются..вот и все.можешь приколхозить соединив эти ушки винтиком с гаечкой..затянуть да заизолировать.номер коробочки я не знаю(

[ALEXSANDER142]

Друзья, а подскажите в чем может быть проблема: нажимая на заглушенном авто кнопку рест, загорается светодиод, включается вентилятор и помпа, но все это добро отключается секунд через 5? заряд аккумулятора в норме, температура есть.

[ingener-mehanik]

Спасибо, большое! Жаль, что не на английском)

Оч полезная инфа, спс

[WDB12312010335648]

Попалось про установку "бюджетной" версии этой функции: https://www.drive2.ru/l/481180/

Сообщение отредактировал WDB12312010335648: 06 December 2017 - 11:36

[ALEXSANDER142]

Друзья, а подскажите в чем может быть проблема: нажимая на заглушенном авто кнопку рест, загорается светодиод, включается вентилятор и помпа, но все это добро отключается секунд через 5? заряд аккумулятора в норме, температура есть.

Никто не сталкивался с такой проблемой?

[alex37]

Никто не сталкивался с такой проблемой?

попробуй датчик замкнуть на прямую, тот что перед печкой стоит, так его исключишь

[ALEXSANDER142]

попробуй датчик замкнуть на прямую, тот что перед печкой стоит, так его исключишь

Перемкнуть 6 и 7 контакт блока?

[alex37]

Перемкнуть 6 и 7 контакт блока?

по номерам контактов не скажу , датчик  стоит вот на этом патрубке , перемыкаешь его контакты в фишке , если все работает значит в нем проблема.

[ALEXSANDER142]

по номерам контактов не скажу , датчик  стоит вот на этом патрубке , перемыкаешь его контакты в фишке , если все работает значит в нем проблема.


так у меня система без этого датчика. В подкапотное идут только провода питания (которые на внешный пред вешаются) и провода к 7му преду блока предохранителей

[alex37]

А температуру он чем меряет?

[ALEXSANDER142]

Не знаю. У меня блок подключен по схема в самом верху этой страницы. Не рассматривая подключение кнопка-блок, блок подключен к пост питанию, массе, обход управления клапанами, переключателю скоростей печки и резистору печки. На этом все контакты были задействованы…

[ingener-mehanik]

У меня эта функция стоит с завода и нет на этом месте никакого датчика, считывает, скорее всего с датчиков в салоне

[Sergey_W124]

Блок Rest не является температурным регулятором и ему не нужны для подключения датчики температуры.

Блок Rest является таймером, включающим в работу панель печки минуя ЗЗ на определенное время.

Он по алгоритму работы почти похож на работу реле обогрева заднего стекла (да и кнопка у него такая же, только с другой пиктограммой).

[alex37]

Блок Rest не является температурным регулятором и ему не нужны для подключения датчики температуры.

Блок Rest является таймером, включающим в работу панель печки минуя ЗЗ на определенное время.

Он по алгоритму работы почти похож на работу реле обогрева заднего стекла (да и кнопка у него такая же, только с другой пиктограммой).

есть несколько модификаций блока, с датчиком и без

[Sergey_W124]

есть несколько модификаций блока, с датчиком и без

Номера или схемы можно?
