Итак...
Отслужив более года, мой самодельный кондиционер покинул пределы автомобиля, вернее одна его часть - самодельная печка. Виной тому, Егор был прав, малая площадь испарителя, дуло холодно но слабо. А так же купленный у Тагира за РЕАЛЬНЫЕ деньги кондейный отопитель BEHR.
Сейчас он уже перебран, вычищен, обновлены уплотнения заслонок и установлен в автомобиль. При тестовом запуске оказался мертвым ТРВ, заменил, заодно купил его уже под 134 газ. В результате замеры температуры показали- тело испарителя -1*С, поток из центра на 2 ск вент +5*С, дует сейчас по взрослому. Вся подкапотная часть изменений не претерпела. Давление в системе при 20*С в гараже 1,8 bar - 11 bar. Вроде как маловато газа,но система работает отлично, потом еще раз перезаправлю.
Теперь встал вопрос - что делать с регулировкой охлаждения, так как холодит реально сильно. Я честно пытался соблюсти феньшуй и искал колесо регулировки, но так и не нашел за вменяемую сумму. Отдавать за него больше чем за весь отопитель я не настроен.
В результате родилась идея использовать для регулирования штатные органы отопителя, а именно водительскую крутилку температуры. Включение самого кондея, как и было ранее возложено на клавишу от 126,+ добавлена от 126 же клавиша рециркуляции воздуха (спасибо за нее papaZooZoo). Проводку изобретаю на ходу, по этому так долго получается, уже 2 неделю копаю. Сейчас эл схема готова полностью, правда лежит она только в голове))) и процесс пошел быстрее.



Получилось 3 режима работы отопителя-
1 Обогрев ( работает только печка в штатном режиме с 2 зонной регулировкой)
2 Охлаждение ( Работает только кондиционер с автоматической регулировкой по температуре воздуха в районе голени передних пассажиров ( установка от 16 до 25 гр примерно))
3 Режим снятия отпотевания стекол ( работают одновременно и отопитель и кондиционер, мощность кондиционера контролируется только механическим датчиком обморожения испарителя, т.е. практически на полную, температура регулируется открытием кранов отопителя как в штатном режиме)



и 2 режима работы рециркуляции
1 Ручное клавишей на панели
2 Автоматическое при включении передачи заднего хода либо при работе омывателя лобового стекла
Предусмотрена и будет реализована позднее задержка выключения рециркуляции на 10сек при автоматическом режиме работы.



Блокировка включения компрессора кондиционера помимо штатной от кл 50 при прокрутке стартером добавлена и от кнопки кик дауна при режиме педаль в пол. (кнопку саму пока не нашел)



Пока все еще не собрано до конца буду фоткать и выкладывать сюда.
Так теперь будет выглядеть панель крутилок (спасибо за панель к рестайлу и еще некоторые мелочи Шеремету), на водительской появился "холодный" сектор



Если есть у кого вопросы- задавайте. Пока не установлена торпеда могу что то конкретное сфоткать. Но там сейчас страшно, иногда даже самому
Флуд и обсер колхозника ПРИВЕТСТВУЕТСЯ!

Сообщение отредактировал Vladimir-UZL: 17 September 2015 - 14:47

[Vladimir-UZL]

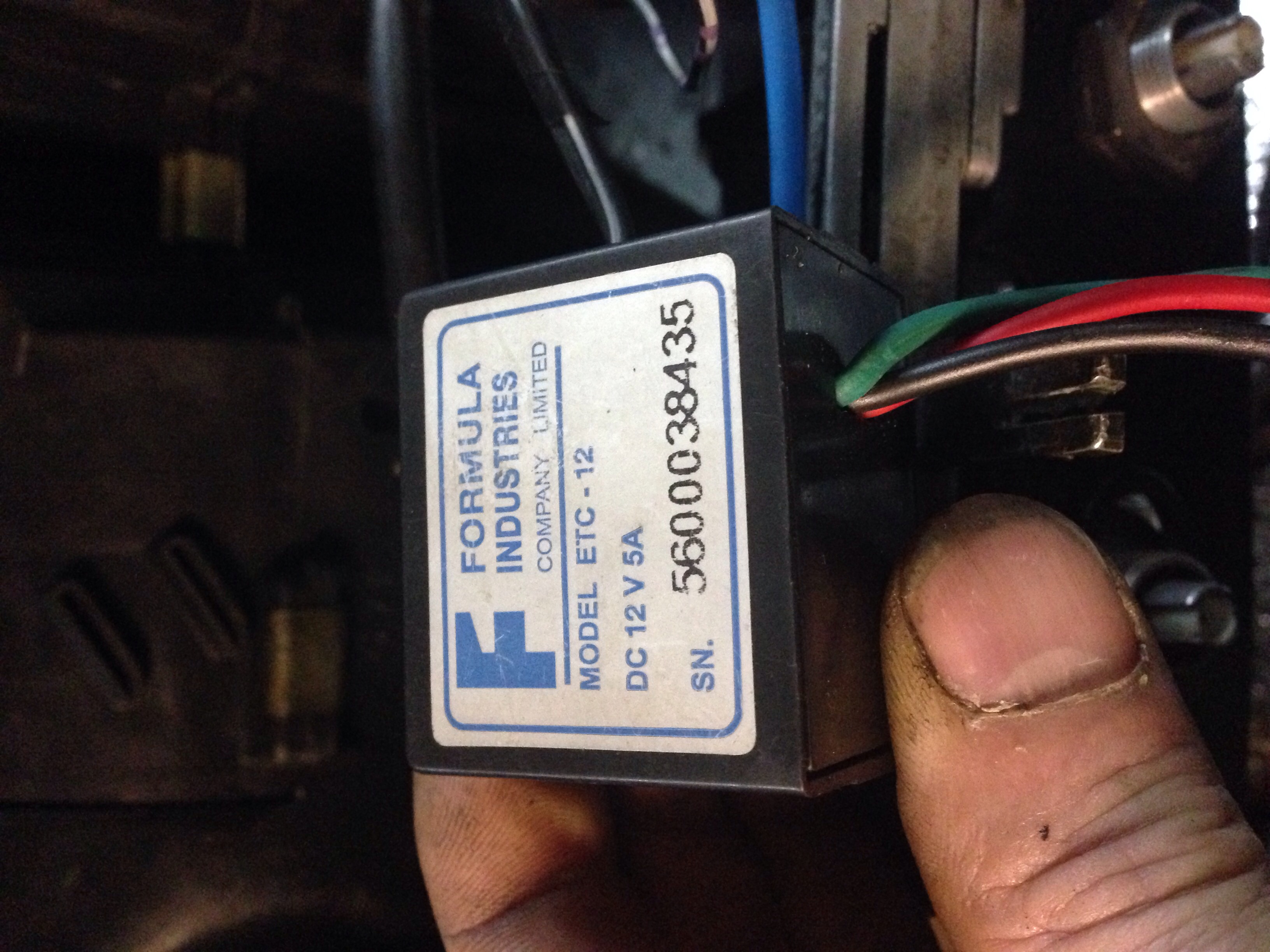

Электронный регулятор температуры от китайского авто кондиционера.

Удачно встал между булок печки

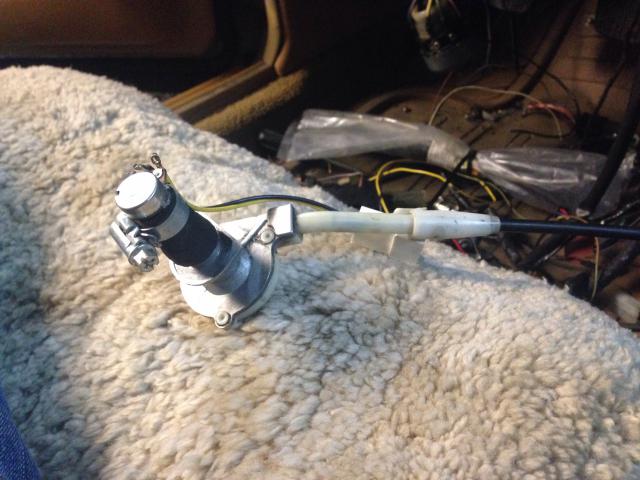

Задающий потенциометр, я решил не мудрить и закрепил его так

Будет закреплен снизу за печкой, длины троса как раз хватает. Механизм крутилки запасной использован.

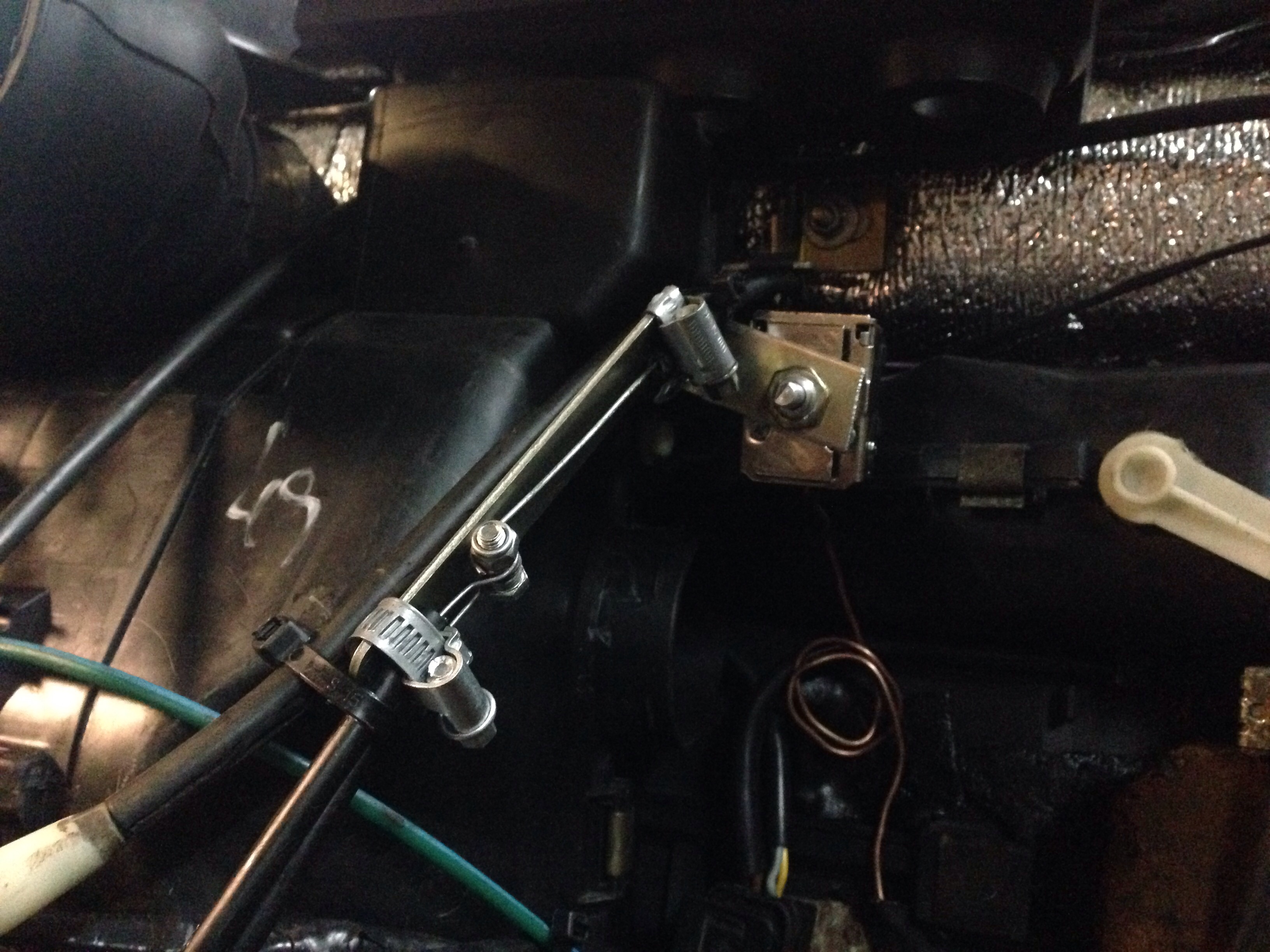

Само подключение троса потенциометра то же немудрено, в рарыв троса привода крана водительской стороны. Креплене обычными хомутами оказалось самым надежным, родные клипсы не удерживали рубашку и она перемещалась.

Таким образом положение крутилки вниз уменьшает температуру и печки и кондея, а вверх увеличивает.
На фото виден механический датчик обморожения, его капилярка вставлена в соты испарителя через штатное отверстие в печке.

Сообщение отредактировал Vladimir-UZL: 17 September 2015 - 15:09

[Vladimir-UZL]

Замер температуры воздуха в салоне будет производится двумя датчиками справа и слева включенными параллельно, чем достигнется усреднение реальной температуры и повысится быстродействие отклика регулятора. Датчики использованы VDO температуры наружнего воздуха ВАЗ по 230р за шт вместе с разъемом. При экспериментах по подбору датчиков и месту их расположения дельта вкл/откл компрессора составила 2*С.

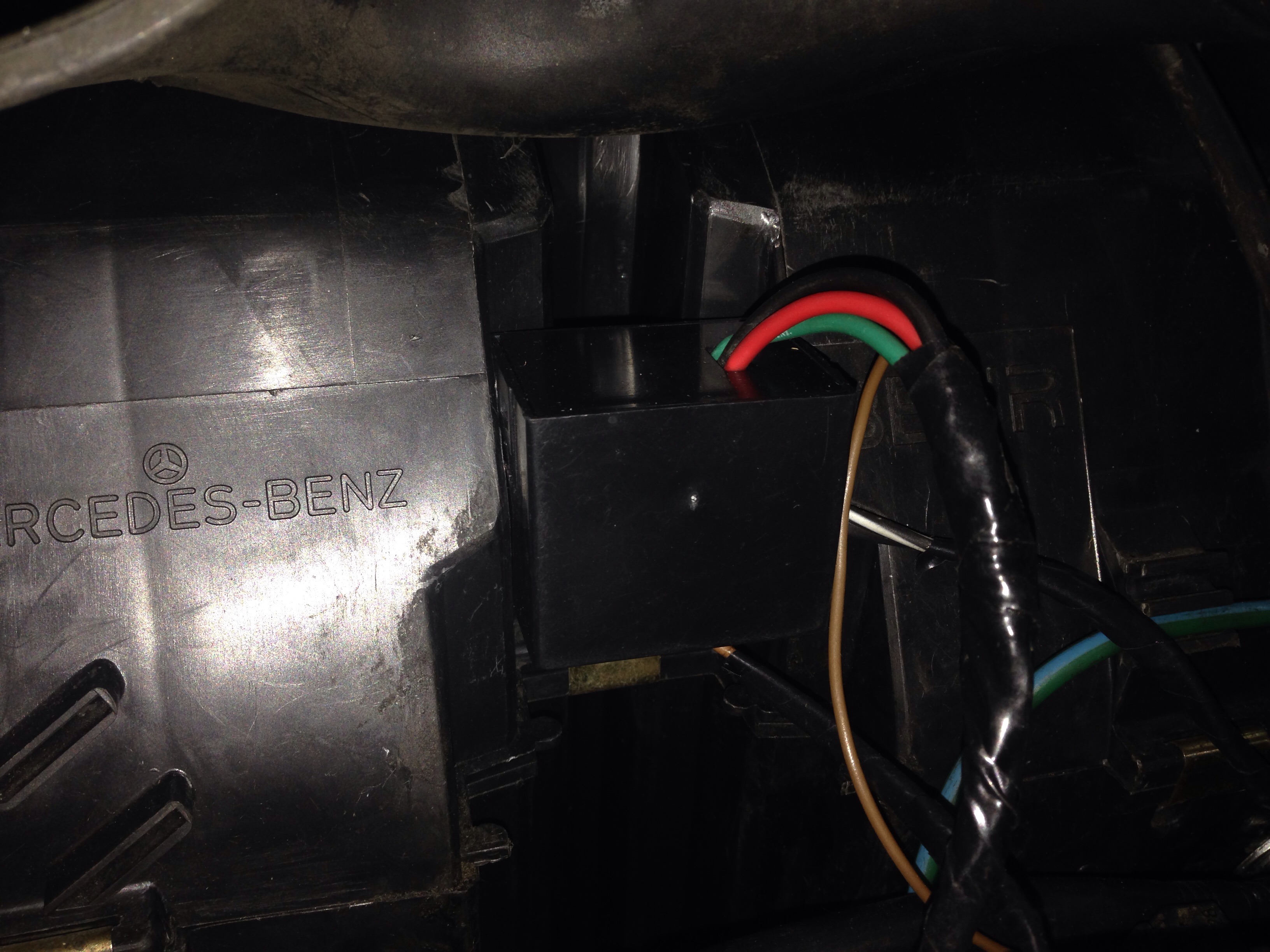

Датчики будут врезаны в нижние (черные) подторпедные крышки ближе к дверям и будут продуваться через шланги воздуховоды вентилятором ( спасибо за вентилятор Тагиру) от МВ неизвестной мне модели.

Который так же как и потенциометр разместится за печкой снизу, места там хватает.

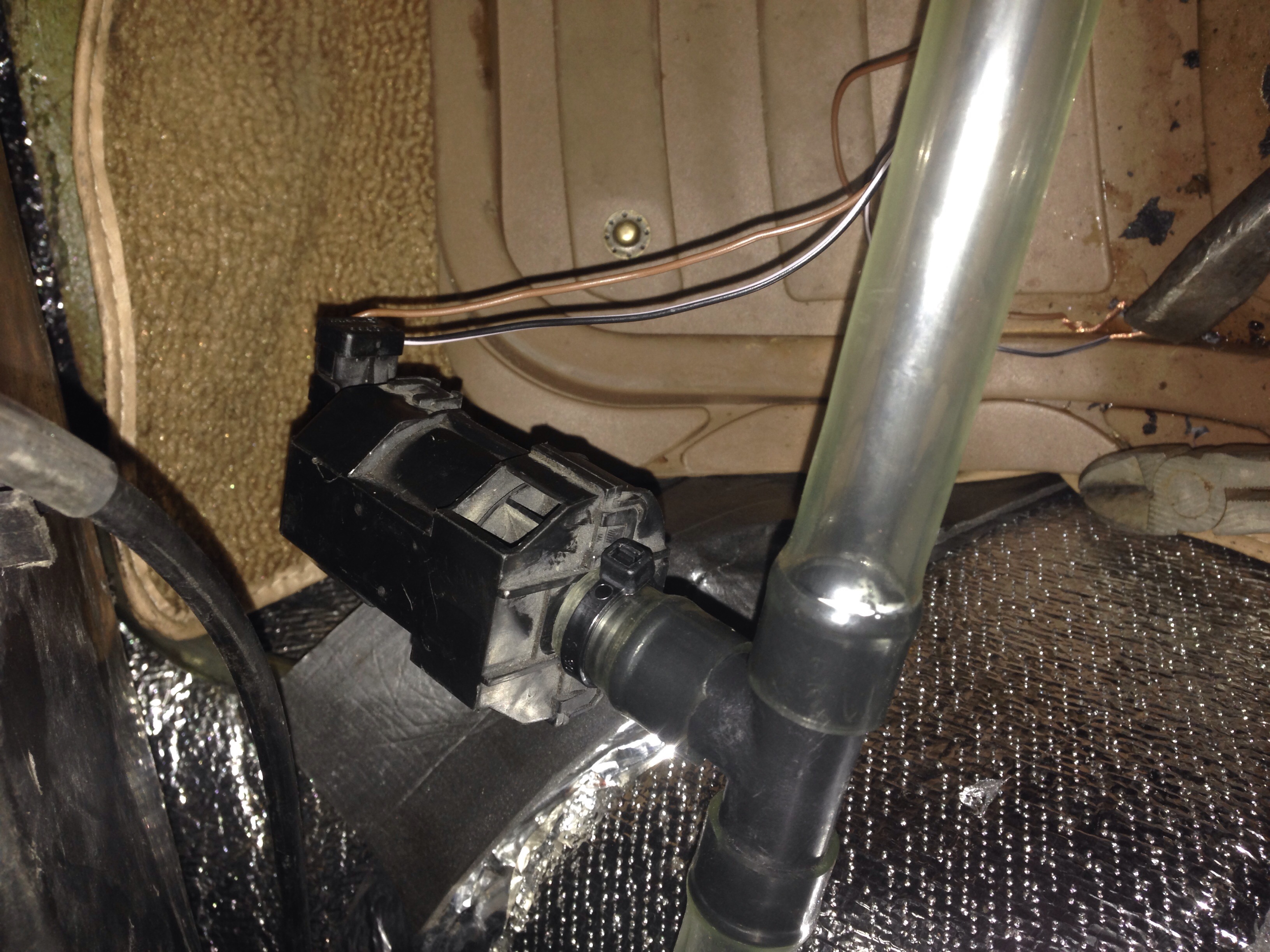

Эл пневмо клапан ( спасибо за подарок Тагиру) автоматической рециркуляции разместился внутри рамки крутилок печки. Будет подключен по вакууму последовательно с клавишей рециркуляции.

Сообщение отредактировал Vladimir-UZL: 17 September 2015 - 15:28

[Рыжий_Ап]

Круто, и навиг климат оригинальный нужен.

[Vladimir-UZL]

Круто, и навиг климат оригинальный нужен.

Я о том же

[Vladimir-UZL]

Попутно, ковыряясь с проводкой, замутил схемку дневных огней. Выложил тут

Сообщение отредактировал Vladimir-UZL: 17 September 2015 - 19:29

[Vladimir-UZL]

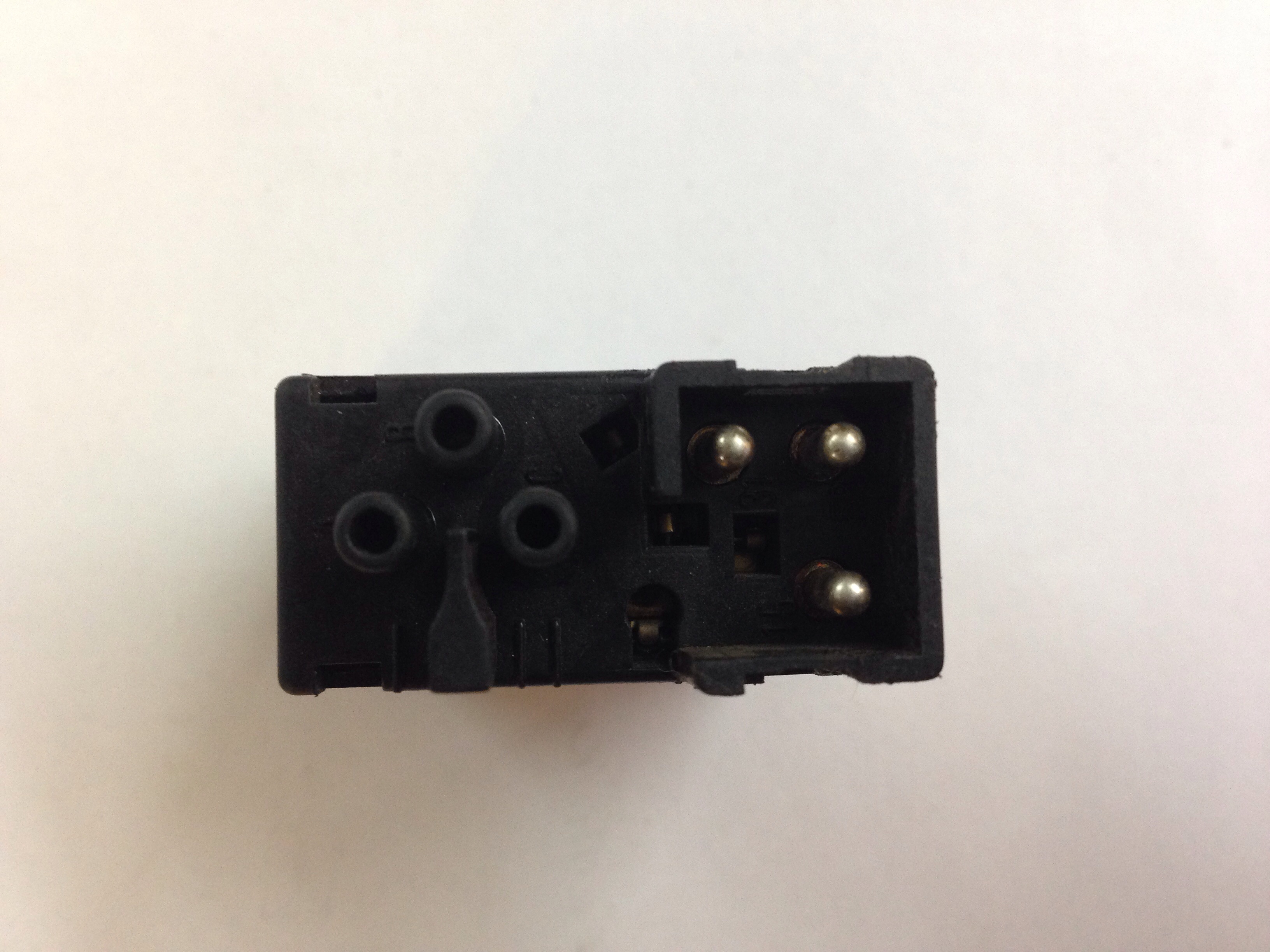

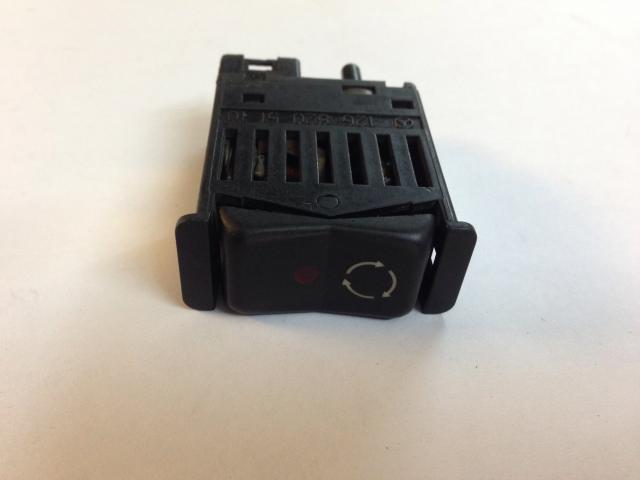

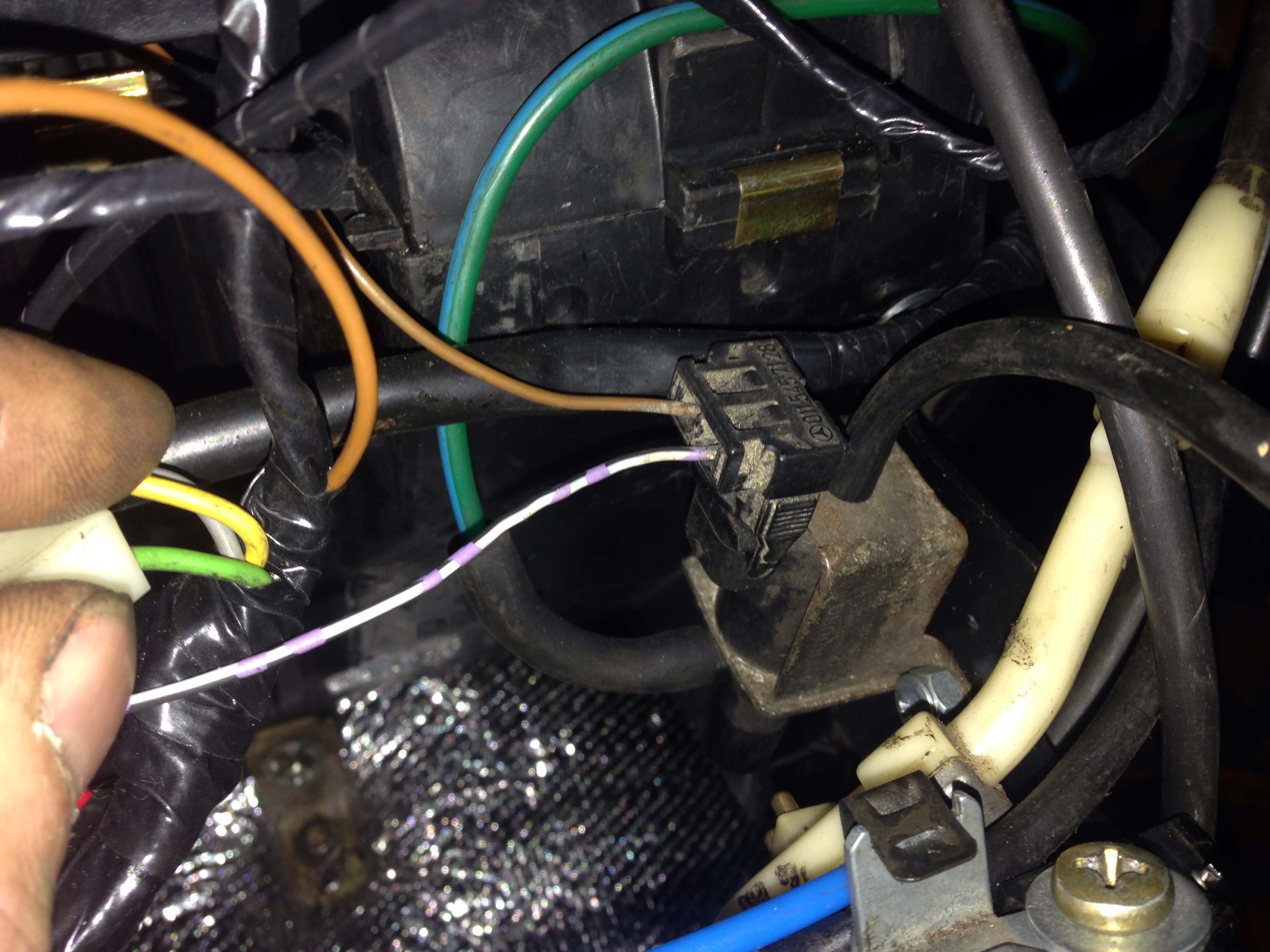

Клавиша рециркуляции 126 полностью самодостаточный компонент, имеет только 3 входа ( +12в, масса и подсветка). Именно входа, никаких электрических выходов она не имеет. Внутри встроен вакуумный переключатель.

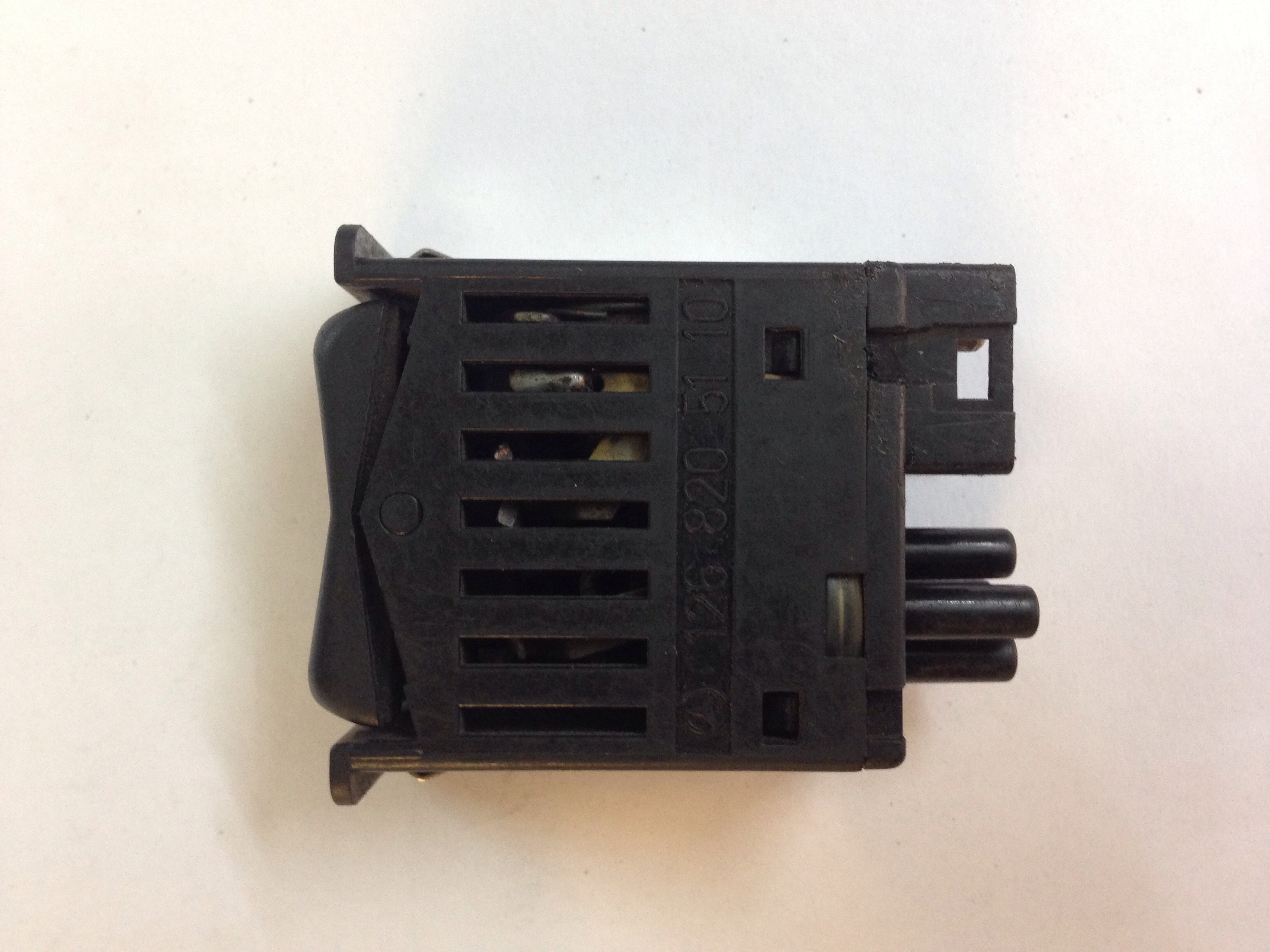

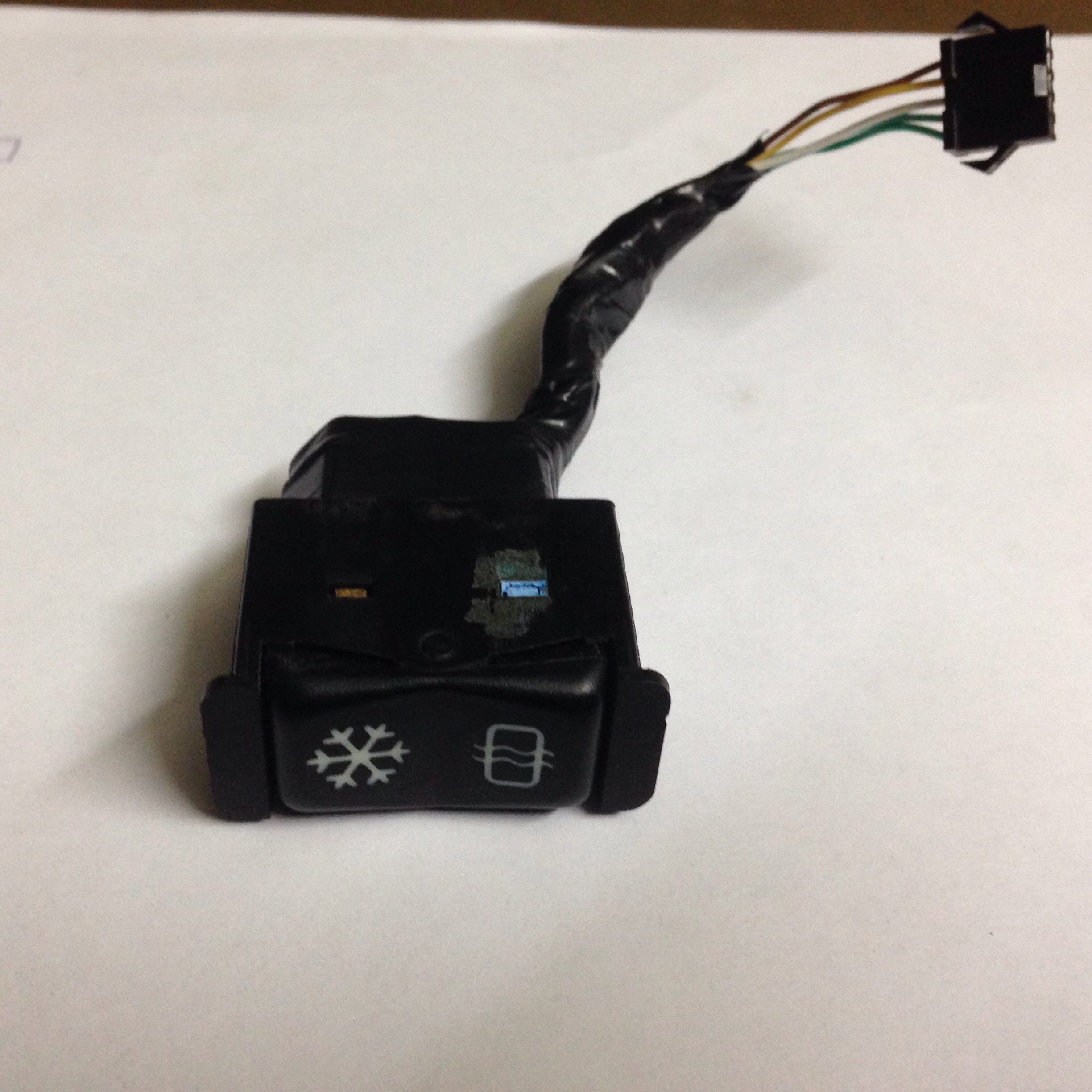

Клавиша кондиционера 126 имеет 2 положения и весьма сложную внутреннюю схему. Разъем под нее не нашел, по этому с хвостом

Сообщение отредактировал Vladimir-UZL: 28 September 2015 - 22:57

[BRdm]

аплодисменты!

[Vladimir-UZL]

аплодисменты!

Рано пока, еще собирать много, это я пока чтоб фото можно было делать и сразу постить.

[BRdm]

Рано пока, еще собирать много, это я пока чтоб фото можно было делать и сразу постить.



я вижу потенциал и инженерную красоту реализации. это не стоковые гайки новые прикручивать на место.

[Vladimir-UZL]

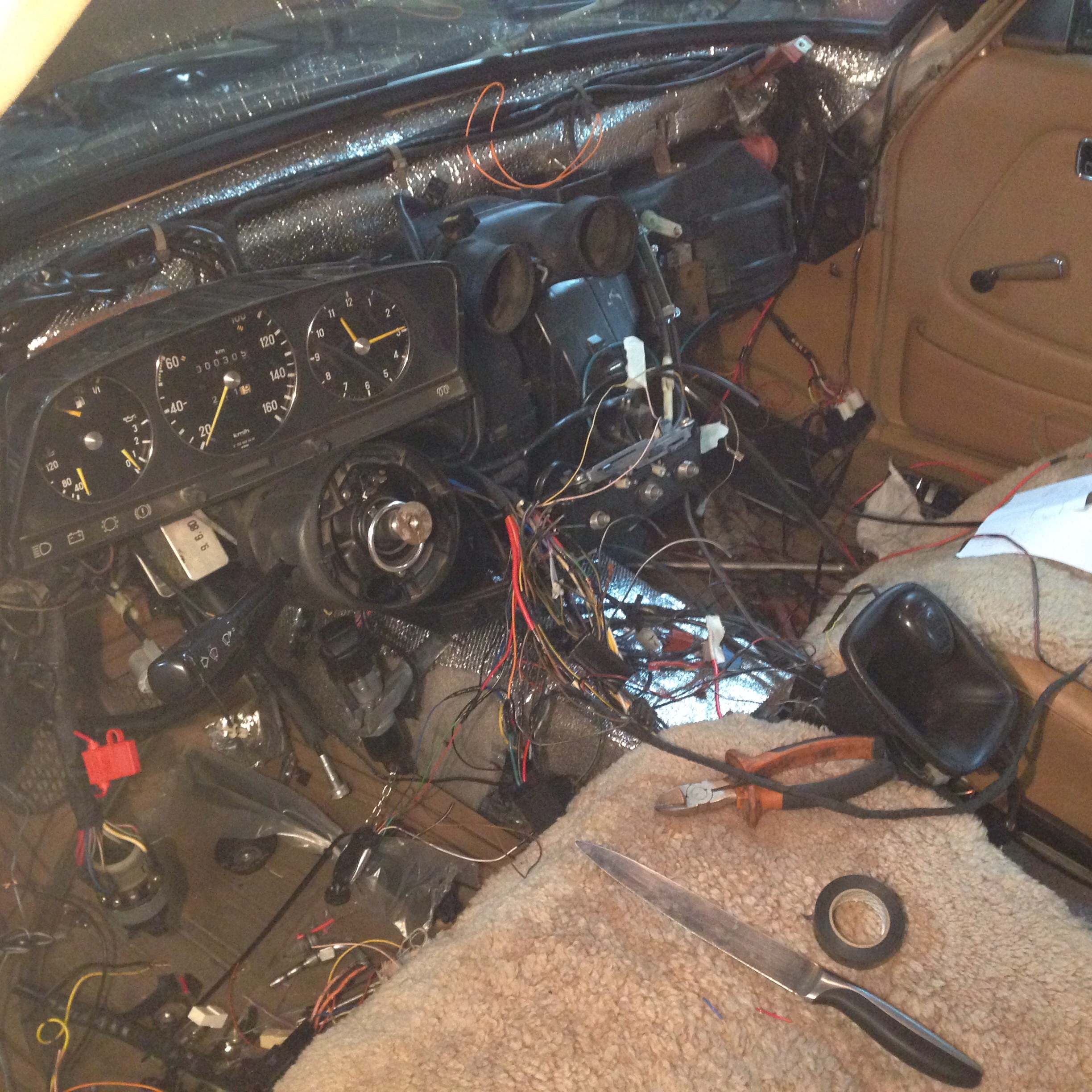

Вот такая картина на сейчас
