Расстояние до ролика 22.2- 22.4мм. Попробуй выставить 22.2мм и должно все получиться, и диск будет по риске, и люфт около 3мм. Еще раз повторюсь, это размеры для того чтобы машина завелась. А потом уже настраивать, для каждого КЕ настройки индивидуальны. Если будет люфт 5мм или 1мм, и при этом машина будет заводится и нормально работать, то и все. Нет шаблонов для всех, каждый дозатор, двигатель, расходомер индивидуален. При смене нового дозатора на новый все равно придется немного менять регулировки. WIS пока оставь в покое. По WIS-ам дозатор вообще не ремонтопригоден.
Настройка положения диска воздухомера
#21 ОФФЛАЙН
Отправлено 08 May 2012 - 08:15
MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г
#22 ОФФЛАЙН
Отправлено 08 May 2012 - 08:48
Трабла то, не с дозатором, а с расходомером, т.е. начального положения диска расходомера. И в ВИСе по этой теме документов немало.По WIS-ам дозатор вообще не ремонтопригоден.
Плюс многие косяки (старт на холодную, горячию) в ВИСе как раз и отсылают к настройке базового положения.
Ещё раз внимательно просмотрев картинку, на которую ссылаешься, понял.... мы говорим о разных двигателях. Расходомер абсолютно другой.
Следовательно, 22.2-22.4мм относятся к 4ых горшковым движкам и для 103 неактуальны.
Я не прав?
124.030 1988 год М103 с АКП
Калифорнийская версия
#23 ОФФЛАЙН
Отправлено 08 May 2012 - 08:52
Ещё странность (с учетом цифровых значений которые здесь, на форуме прописаны)
Подсоединяю дозатор, насос гоняет. Нахожу положение при котором топливо начинает поступать на выходе из каналов. Чуть-чуть назад.
Замеряю. Получается 0.9мм
124.030 1988 год М103 с АКП
Калифорнийская версия
#24 ОФФЛАЙН
Отправлено 09 May 2012 - 20:05
А вот ничего странного , если дозатор ремонтировался и , к примеру , не зажата нижняя гайка (побоялись сильно тянуть , опасаясь проворота буксы) , тогда получается , что при заглублении втулки 0.6 плунжер сидит ниже , чем надо .
0.6 - это базовое значение опять же . заменишь шайбу под гайкой на пупе на какую-нибудь другую , тоньше - тоже привет ) только в другую сторону .
Встречался с такими вещами .
Вобщем алгоритм как всегда один . И работает .
1. Ставим заглубление втулки на пузе дозатора так , чтобы оно было на уровне начала подачи топлива .
2. Ставим начальное положение НД - дальний от дозатора край сверху должен быть заподлицо с верхом цилиндрической части трубки Вентури - подбиваем втулку .
2а. Ставим дозатор на расходомер .
3. Ставим базовое положение НД - ближний к дозатору край НД снизу должен быть заподлицо с низом цилиндрической части трубки Вентури - крутим СО .
4. Заводим .
Неистовый служитель культа K-, KE-Jetronic .
W124 300E 4MATIC АКПП 09.87 2008-...
W126 300SE АКПП 1990 2011-...
W124 300E АКПП 1991 2018-...
W126 300SE АКПП 1986 2021-...
W124 300E покаХЗ 1991 2021-...
#25 ОФФЛАЙН
Отправлено 09 May 2012 - 21:42
Полегче на поворотах. Народ не разберется с какой стороны смотреть, а ты про трубку Вентури. Хоть в скобках обьясняй, что это такое. Вполне серьезно. Поначалу и так в голове каша, а тут еще и Вентури.3. Ставим базовое положение НД - ближний к дозатору край НД снизу должен быть заподлицо с низом цилиндрической части трубки Вентури - крутим СО .
MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г
#26 ОФФЛАЙН
Отправлено 10 May 2012 - 03:57
[quote name='qwertyz' date='9.5.2012, 10:05' post='1381427']
А вот ничего странного , если дозатор ремонтировался и , к примеру , не зажата нижняя гайка (побоялись сильно тянуть , опасаясь проворота буксы) , тогда получается , что при заглублении втулки 0.6 плунжер сидит ниже , чем надо .
0.6 - это базовое значение опять же . заменишь шайбу под гайкой на пупе на какую-нибудь другую , тоньше - тоже привет ) только в другую сторону .
Чёйто я не пойму.
Втулка плунжера регулириет начало подачи топлива, т.е. работает в паре с буксой. Сама букса (в отношении к корпусу), выше на 1-2мм, ниже, никак не влияет на этот параметр. Т.е. Стоит букса затянутая до упора к корпусу, или же довольно свободно к корпусу - по барабану. Резиновое кольцо с внутренним диаметром 6мм и натянуто до 8-9мм. Вот какой диапазон.
124.030 1988 год М103 с АКП
Калифорнийская версия
#27 ОФФЛАЙН
Отправлено 10 May 2012 - 06:50
С лопатой расходомера - ставить устапновочные положения и успокоиться. А вот с дозатором поделюсь опытом . На своей менял систему с карбюратора на КЕ и соответственно собрал весь сборный хлам. Дозатор перемыл, передул, перебрал - всё в идеале, а вот работы нет нормальной(похоже с Вашей проблемой). Разобрался - результат - на буксе вверху циллиндрическая вставка, впрессованная в корпус буксы, так вот положение этой вставки в буксе было нарушено и как итог траблы с люфтами тарелки т.к. при этом выставлять 0,6 на рег. гайке бессмысленно, все подбиралось практическим путём. Теперь уже 2 года забыл где это стоит - работает как часы. Я к тому, что как и в этом случае возможно и у Вас в результате неправильной разборки дозатора( давление, удары по торцу буксы) были нарушения, которые остались на собранном, помытом и т.д. дозаторе. Это раз. Второе, возможно, букса с поршнем возможно с другого дозатора, а хвостовик поршня может иметь другую длину, как минимум их два стандарта - тогда и винт СО нужно перестраивать под длину конкретного хвостовика поршня.
W124 - 2,0 1991г; W123 - 2,3 1980г.
#28 ОФФЛАЙН
Отправлено 10 May 2012 - 10:54
Собрал, завелся.
Вот что вылезло и как с этим боротся?

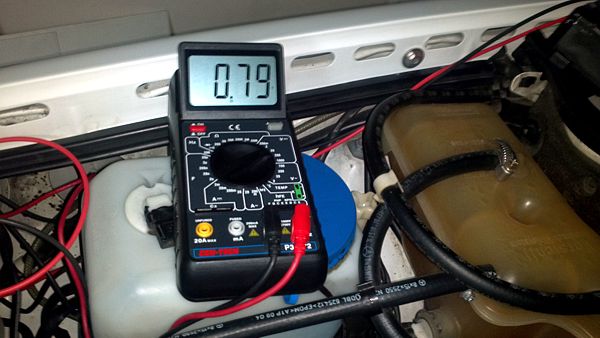

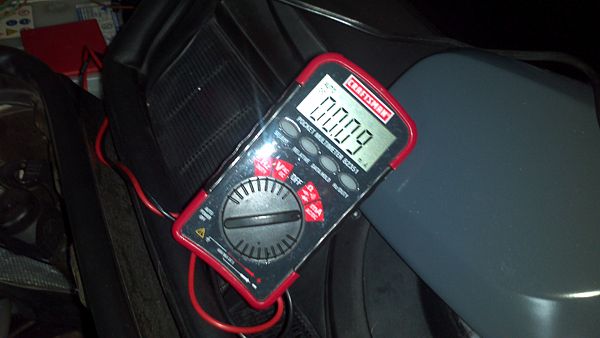

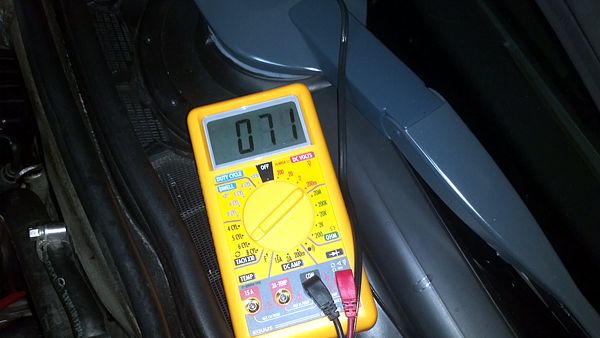

Напорный диск воздухомера выставлен по верхниму краю с замером под перемычкой.
Гайка плунжера утопленна на 0.6мм
Расстояние от привалочной плоскости расходомера да ролика (винтом СО) 21.30мм
Расстояние от ролика до плунжера 0.25мм
Свободный ход напорного диска 3-4мм (с работой насоса)
Завёлся с где то десятого раза, прибавляя топливо по 1/4 оборота винта СО. В результате (регулировкой СО) вот такие параметры:
обороты

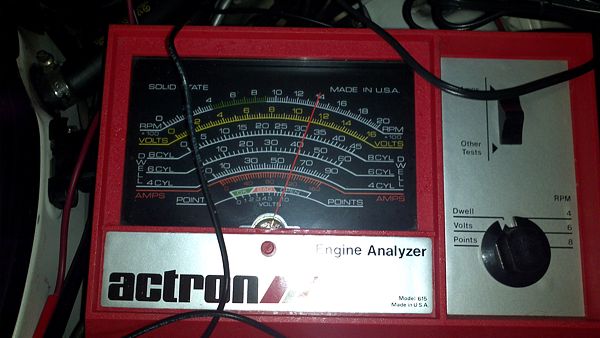

а вот что показывает DWELL/ (должно быть 21-27). Это первый косяк. Если крутить СО, загоняя в диапазон dwell"а в рамки, ток на ЕРГД уходит до 10мАмп
1. Где здесь решение.
2. Отсутствие люфта при нажатии на диск расходомера. Забить регулировочную втулку начального положения с последующей перенастройкой или винтом СО догнать до появления 2-4мм люфта?
3. Есть маленький подсос. Брызгаю карбклинером на 5ую форсунку - обороты проседают. Резинку с пластиковым стаканом, менял уже два раза на новый от официалов.
У кого какие мысли?
124.030 1988 год М103 с АКП
Калифорнийская версия
#29 ОФФЛАЙН
Отправлено 12 May 2012 - 22:22
привет,у меня такой-же номер дозатора,и воздухомера не подскажешь какое положение нд под перемычкой по вису и какая толщина резинки на пузе дозатора?спасибо
MB W124 M103.983 300E 5мкпп,717.433 180 л.с 05,1985
#30 ОФФЛАЙН
Отправлено 12 May 2012 - 22:40
приборы все красивые - однако ток эргд лучше и точнее измерять параллельно регулятору в режиме напряжение - ты же не знаешь какой у китайского тестера шунт внутри !а внутреннее сопротивлиние тестера на напряжение будет точно не менее мегаома .шунт сам регулятор .дальше по закону ома посчитаешь ток если надоСобрал, завелся.
Вот что вылезло и как с этим боротся?
Напорный диск воздухомера выставлен по верхниму краю с замером под перемычкой.
Гайка плунжера утопленна на 0.6мм
Расстояние от привалочной плоскости расходомера да ролика (винтом СО) 21.30мм
Расстояние от ролика до плунжера 0.25мм
Свободный ход напорного диска 3-4мм (с работой насоса)
Завёлся с где то десятого раза, прибавляя топливо по 1/4 оборота винта СО. В результате (регулировкой СО) вот такие параметры:
обороты
а вот что показывает DWELL/ (должно быть 21-27). Это первый косяк. Если крутить СО, загоняя в диапазон dwell"а в рамки, ток на ЕРГД уходит до 10мАмп
1. Где здесь решение.
2. Отсутствие люфта при нажатии на диск расходомера. Забить регулировочную втулку начального положения с последующей перенастройкой или винтом СО догнать до появления 2-4мм люфта?
3. Есть маленький подсос. Брызгаю карбклинером на 5ую форсунку - обороты проседают. Резинку с пластиковым стаканом, менял уже два раза на новый от официалов.
У кого какие мысли?
регулировка и ремонт впрыска KE-Jetronik 8-952-368-51-41
#31 ОФФЛАЙН
Отправлено 12 May 2012 - 22:42
на счет подсосов раз новые делали не помогают .возьми герметик тогдаСобрал, завелся.
Вот что вылезло и как с этим боротся?
Напорный диск воздухомера выставлен по верхниму краю с замером под перемычкой.
Гайка плунжера утопленна на 0.6мм
Расстояние от привалочной плоскости расходомера да ролика (винтом СО) 21.30мм
Расстояние от ролика до плунжера 0.25мм
Свободный ход напорного диска 3-4мм (с работой насоса)
Завёлся с где то десятого раза, прибавляя топливо по 1/4 оборота винта СО. В результате (регулировкой СО) вот такие параметры:
обороты
а вот что показывает DWELL/ (должно быть 21-27). Это первый косяк. Если крутить СО, загоняя в диапазон dwell"а в рамки, ток на ЕРГД уходит до 10мАмп
1. Где здесь решение.
2. Отсутствие люфта при нажатии на диск расходомера. Забить регулировочную втулку начального положения с последующей перенастройкой или винтом СО догнать до появления 2-4мм люфта?
3. Есть маленький подсос. Брызгаю карбклинером на 5ую форсунку - обороты проседают. Резинку с пластиковым стаканом, менял уже два раза на новый от официалов.
У кого какие мысли?
регулировка и ремонт впрыска KE-Jetronik 8-952-368-51-41
#32 ОФФЛАЙН
Отправлено 13 May 2012 - 07:01
резинка 1.55ммпривет,у меня такой-же номер дозатора,и воздухомера не подскажешь какое положение нд под перемычкой по вису и какая толщина резинки на пузе дозатора?спасибо
124.030 1988 год М103 с АКП
Калифорнийская версия
#33 ОФФЛАЙН
Отправлено 13 May 2012 - 07:03
не понял. что мерить напряжение?приборы все красивые - однако ток эргд лучше и точнее измерять параллельно регулятору в режиме напряжение - ты же не знаешь какой у китайского тестера шунт внутри !а внутреннее сопротивлиние тестера на напряжение будет точно не менее мегаома .шунт сам регулятор .дальше по закону ома посчитаешь ток если надо
124.030 1988 год М103 с АКП
Калифорнийская версия
#34 ОФФЛАЙН
Отправлено 13 May 2012 - 11:16
да параллельно эргд .тоже будет бегать у нуля .а если захочешь пересчитать то получишь ток - поскольку сопротивление эргд известно 21 ом .закон ома .хотя я редко пользуюсь данным способом - на манометрах же все видно + колодка с процентамине понял. что мерить напряжение?
Сообщение отредактировал KOTYARA: 13 May 2012 - 18:03
регулировка и ремонт впрыска KE-Jetronik 8-952-368-51-41
#35 ОФФЛАЙН
Отправлено 14 May 2012 - 09:44
Какой герметик спецы посоветуете:на счет подсосов раз новые делали не помогают .возьми герметик тогда
Уксусный (бесцветный), синий (то что на мерсосервисах юзают в системах выхлопа), черный (мерсостандарт), оранжевый или еще какая мазута есть в природе?
124.030 1988 год М103 с АКП
Калифорнийская версия
#36 ОФФЛАЙН
Отправлено 14 May 2012 - 15:05
напряжение отсечки на эргд при сбросе газа сколько должно быть?
и при запуске на холодную?
Kombi-124, 102963 турбо, saab TD04HL, Январь 7.2, газельвагендроссель, ДАД 2.0, ДД, Датчик temp hyundai, ДФ, форсунки Accel 460cc, ДК, 1992г.в. 5мкпп )))
ссылка на драйв2
#37 ОФФЛАЙН
Отправлено 14 May 2012 - 15:48
Смотря на какой машине. 10х.ххх?напряжение отсечки на эргд при сбросе газа сколько должно быть?
и при запуске на холодную?
124.030 1988 год М103 с АКП
Калифорнийская версия
#38 ОФФЛАЙН
Отправлено 14 May 2012 - 16:02
Не могу найти где это было но вот :напряжение отсечки на эргд при сбросе газа сколько должно быть?
и при запуске на холодную?
**** от Ви 124 Должно быть так: - холодный двигатель - включаем зажигание - ток +15-17 мА - включаем стартер - ток + 80-90мА, пуск машины - ток + 15-18 мА - работа на прогрев - постепен-ное падение тока до 0 мА(минут 5-7)- газуем - ток +5-6 мА- сбрасываем газ - ток - 70-80 мА(отсечка) и снова на ноль. При запуске горячего двигателя - начало как на холодном и сразу ток 0 мА.
Если при этих токах на горячем двигателе бутет ток в+ тем более 74 мА - проверять проводку с ДТ до ЭБУ на разрыв. Хотя при таком токе как вы пишите двигатель заливало бы как из ведра и он бы просто не работал. Удачи****
От себя добавлю , что при сбросе газа ток отсечки, обычно, уходит в 60мА со знаком минус
MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г
#39 ОФФЛАЙН
Отправлено 14 May 2012 - 16:38
С токами то как раз все понятно, просто прозвучало мнение, что при измерении токов, влияет на погрешность шунт китайского тестера.
вот и хотелось бы видеть напряжения
Сообщение отредактировал All-Fine: 14 May 2012 - 16:40
Kombi-124, 102963 турбо, saab TD04HL, Январь 7.2, газельвагендроссель, ДАД 2.0, ДД, Датчик temp hyundai, ДФ, форсунки Accel 460cc, ДК, 1992г.в. 5мкпп )))
ссылка на драйв2
#40 ОФФЛАЙН
Отправлено 14 May 2012 - 16:39
102963Смотря на какой машине. 10х.ххх?
Kombi-124, 102963 турбо, saab TD04HL, Январь 7.2, газельвагендроссель, ДАД 2.0, ДД, Датчик temp hyundai, ДФ, форсунки Accel 460cc, ДК, 1992г.в. 5мкпп )))
ссылка на драйв2
