Сообщений в теме: 28

[Местный]

Проводку на переборку отдал *Батарейкину*)
на днях будет готова..
Вся сыпалась..
Кстати, поехал диагностировать, аппарат не смог прочитать ничего.. он его даже не открыл..
несколько раз попробовали - ничего не вышло
Дай Боже, после установки новой проводки, чтобы проблемы пропали..

[Platon]

Дай Боже, после установки новой проводки, чтобы проблемы пропали..



Ну как? проблемы ушли после установки новой?

[chupanilaev]

Приборчик можно сделать самому (15 мин. времени).

подскажите пожалуйста более подробно как сделать прибор самому

[Damon]

подскажите пожалуйста более подробно как сделать прибор самому

В принципе, схема есть в мануале.
Свой завтра сфоткаю, выложу, хотя в нём ничего сверхинтересного нет.

[chupanilaev]

В принципе, схема есть в мануале.
Свой завтра сфоткаю, выложу, хотя в нём ничего сверхинтересного нет.

жду

[Damon]

жду

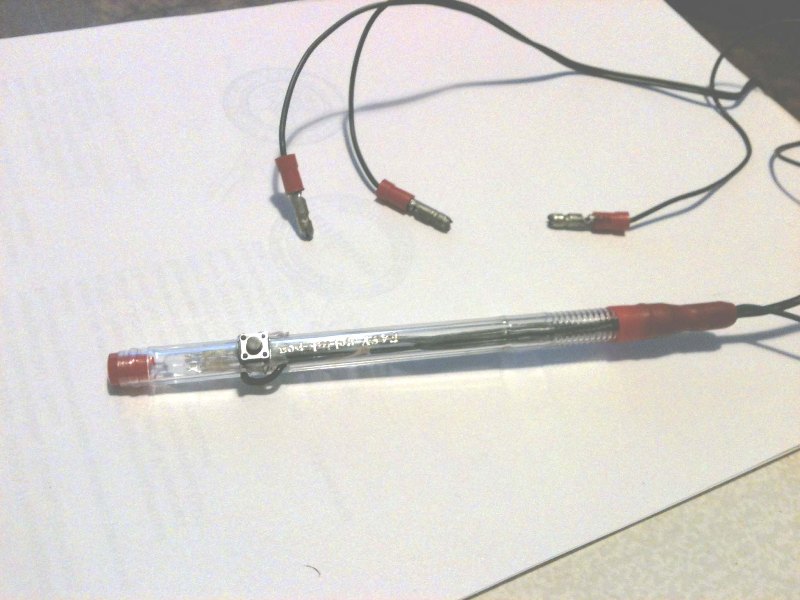

"Дело было вечером, делать было нечего" ,
поэтому решил смастрячит считыватель медленных кодов из обычной шариковой ручки. Мне показалось, что так будет поудобнее.



Схема прибора и таблица ошибок. Это если, ну никак, невозможно было найти....
Схема -  _________________.pdf   631.56К   169 скачиваний



Таблица ошибок -  ______________.pdf   782.92К   56 скачиваний

Сообщение отредактировал Damon: 04 April 2013 - 18:40

[chupanilaev]

"Дело было вечером, делать было нечего" ,
поэтому решил смастрячит считыватель медленных кодов из обычной шариковой ручки. Мне показалось, что так будет поудобнее.



Схема прибора и таблица ошибок. Это если, ну никак, невозможно было найти....
Схема -  _________________.pdf   631.56К   169 скачиваний



Таблица ошибок -  ______________.pdf   782.92К   56 скачиваний

Пожалуйста, не злись. Не силен на форумах. спасибо огромное. еще бы узнать что за детали на схеме анализатора два кружочка с черными точками внутри. Никак не смог отметить на РДФ файле. Ну не гений я в компьютере. Безнадежно стар для этого.

Сообщение отредактировал chupanilaev: 06 April 2013 - 02:06

[Damon]

Да всё нормально!
Не заморачивайся с этими кружочками. Это элементы в анализаторе KDAW9980. Если присмотреться, то тот, что повыше - это кнопка (контакты 3 и 4), а тот, что ниже - светодиод (контакты 1 и 2). Не забудь к светодиоду последовательно сопротивление повесить (всё таки 3В и 12В, как бы, не одно и тоже ) или купи в автозапчастях светодиодную лампочку повторителя поворота (стоит 3 копейки), ту, что вставляют вместо безцокольной, там резистор уже стоит. А так, можно вообще не париться. Берёшь светодиод, несколько проводков, колхозишь всё это - "+" светодиода на 8 ножку разъёма, "-" - на 16-ю, "+" светодиода также цепляем на кнопку, а со второй ножки кнопки - на 1-ю ножку разъёма - на схеме всё это видно, а функцию кнопки выполнят замкнутые провода и дальше по процедуре.

[chupanilaev]

Да всё нормально!
Не заморачивайся с этими кружочками. Это элементы в анализаторе KDAW9980. Если присмотреться, то тот, что повыше - это кнопка (контакты 3 и 4), а тот, что ниже - светодиод (контакты 1 и 2). Не забудь к светодиоду последовательно сопротивление повесить (всё таки 3В и 12В, как бы, не одно и тоже ) или купи в автозапчастях светодиодную лампочку повторителя поворота (стоит 3 копейки), ту, что вставляют вместо безцокольной, там резистор уже стоит. А так, можно вообще не париться. Берёшь светодиод, несколько проводков, колхозишь всё это - "+" светодиода на 8 ножку разъёма, "-" - на 16-ю, "+" светодиода также цепляем на кнопку, а со второй ножки кнопки - на 1-ю ножку разъёма - на схеме всё это видно, а функцию кнопки выполнят замкнутые провода и дальше по процедуре.

спасибо, попробую
