и чем решилась проблема то? замена родного 8032 на 3932 как я понял?

[V_I_K]

Всем привет!!!
Созданы две платы на 4рех горшковый мотор (111), и на шестигоршковый (104) VD0 A130.



Плата (111) является просто обрезанной версией платы (104) с одним заглушенным компаратором.



Выкладываю разумеется только тыльные стороны плат из соображения сохранения авторского права.
Используются исключительно правильное расположение компонентов для верной работы датчиков тока.
Платы разведены под датчики тока SMD 3W (не наборные из дискретных резисторов, что есть полный дебилизм).



Был удивлен крайней криворукости оригинального трассировщика, кто разводил оригинальную плату на керамике.



Все криво и косо, хотя все отлично умещается на обычной двусторонке стеклотекстолите, и SMD компонентах. Толщина дорожек 0.3мм (между выводами микросхем) 0.5мм и 1.0мм.
Мои платы ставяться в штатное место за место родной керамики имеют свой размер 29мм на 58мм (чуть выше оригинальной керамики).



Схемы выложенные в сети открыто (которые до сих пор лежат), кривые. Имейте это ввиду.



Платы воплощены "в железе" 29.12.2014 и уже один обрадованный "мериновод" сегодня 31.12.2014 ему все доделал.

Сообщение отредактировал V_I_K: 29 January 2015 - 17:50

[Misha190E]

это все конечно хорошо, только вы зайдите со стороны владельца кому приговорили плату и распишите его действия и финансовую сторону вопроса если решать проблему через вас и куда писать... я думаю это будет полезнее... причем лучше отдельной темой (чтобы была нормально проиндексирована поисковаиками и можно было выйте на нее через них... с координатами и т.п.

[V_I_K]

это все конечно хорошо ......на нее через них... с координатами и т.п.

Михаил, я отписался, что есть факт создания.
Мне просто за срамоту чужих кривых рук стремно.
Кто-то собирался, кто-то разводил, кто-то даже развел.
Кто-то развел но криво и с кривыми деталями.



Кому надо, захочет найдет.
Мне вот из Малайзии (казалось бы центр мировой электроники) писали как-то, хотели одну хитрющую платку прикупить (промышленную).
Не автомобильную. Нашли ведь.
Как на меня выйти, любой поисковик выдает в первых строках 308667214700044.
Номер телефона на самой плате видно.



Платы воплощены "в железе" 29.12.2014 и есть уже один обрадованный мериновод, сегодня 31.12.2014 ему все доделал.

Сообщение отредактировал V_I_K: 02 January 2015 - 17:57

[kid111]

Misha190E это те мозги 8032 что мне нужно)))
maranello может продаст,как донор для ремонта мои 7832 могут подойти?

[V_I_K]

Пришли все компоненты на оба варианта плат.
Голубого цвета оригинальные глючные субмодули VDO A129 и VDO A130 (как пример).
Зеленого цвета новые. Кому надо обращайтесь.



Могу поменять Вам субмодуль самостоятельно с пересылкой ко мне блока в сборе.



Для самостоятельной замены субмодуля Вам нужно будет перекинуть на 104 плате две микросхемы DIDA2 и 10 конденсаторов. На 111 плате одну микросхему DIDA2 и 7 конденсаторов, (неумелыми руками это сделать практически невозможно).
При этом нужно снять родную керамику с радиатора (тоже очень проблематично), очистить радиатор, и через изолирующую прокладку водрузить на радиатор новую плату, после чего закрепить, и только после этого запаять в основную плату.



Платы с впаянными DIDA2 и высоковольтной керамикой я не высылаю.
Контакт мой: +7922.20.10.111 (WhatsApp и Viber подключены) почта: AS_10@bk.ru RUSSIA г. Екатеринбург

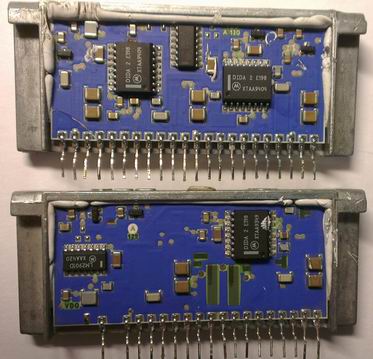

Прикрепленные изображения

•
•
•

Сообщение отредактировал V_I_K: 29 January 2015 - 17:51

[V_I_K]

"Большой привет" автору сей "порнографии" даже оставивший автограф... как "МиМ".
Это "МУССО" с мотором 104, сама машина с Саратова, продана в Омск, блок мне привезли уже из Омска,
машина тупо сдохла на трассе.



Вскрываем... пластины крепления радиатора микросборки и прижима силовых транзисторов к радиатору, тупо нет!!!
На плате следы от калящихся транзисторов...
Ключи все перезапаивались (ЗАЧЕМ???) криворуко и кривожопо, на какой-то убогий припой.



На блоке нету вообще половины винтов.



Ключи пришлось поставить на винты М3.5 нарезав резьбу. Микросборка заменена на мною созданную.



"МиМ" из Омска... твои криворукие поделки сдохли!!!! никому сопли навешанные на разваливающуюся керамику НЕ НУЖНЫ!!!



[Gazzel]

цена в секрете?

[V_I_K]

цена в секрете?

Я выкладывал, модерация почикала. Со мной связаться легко: +7.922.20.10.111 (этот телефон указан на моих микросборках с обеих сторон).



Вышеуказанная плата из Омска, довезена до автомобиля и установлена и проверена, он обещал написать отзыв на ОЛДМЕРИНЕ , у него все отлично работает. Напомню, с Омска лично приезжал человек с блоком (я был удивлен).



В реалиях, мною сделано два автомобиля один "мерс" в Екатеринбурге (в декабре 2014), второй "муссо"из Омска (в октябре 2015).



Всем удачи!



По сборкам люди обращаются, но всем надо "за даром" т.е. за копейки.
К сожалению нету мани - нету хани!!!

Сообщение отредактировал V_I_K: 08 October 2015 - 11:31

[nike0071]

Вот кого кого а Матроскина я тут точно не ожидал увидеть

[V_I_K]

Вот кого кого а Матроскина я тут точно не ожидал увидеть

А кудыж я денусь то? Я везде есть.....и даже тут.

[V_I_K]

Всем привет!!! С г.Пенза была у меня была заказана микросборка на 111 мотор (четырехгоршковая).
Вот фото инсталлированной микросборки. Ставил Игорь, обещался написать отчет. Все заработало идеально.



[sapun]

ДВС всем...



Была подобная проблемка как описана в нач темы. Поехал к электрику и нашли мы прогнившие провода идущие на ДМРВ, он сказал хана всей проводке. Авто заработало после его вмешательства. НО!!! по истечению определенного времени, появилась троение авто или пятерение, кому как удобнее. Убив 2 дня на подборку именно медных проводов, а не обмедненного аллюминия (проверяли так, зачистили, нагрели 1 ниточку зажигалочкой и о чудо, ниточка нагрелась до красна и повисла. с медным такого эффекта небыло.) Еще 2 дня убили на полную перепайку моторной косы от контроллера. После сборки авто, после пайки косы, запуск - авто троит. Вычисляем цилиндр, проверяем свечи, меняем их местами, меняем местами катушки, не работает один и тот же цилиндр.
И в какой то из многих моментов выявляем что во время троения уже не работает другой цилиндр, а тот который не работал, работает.
Мы и контроллер разбирали и что только не смотрели и как же мы удивились, когда заработал неработающий цилиндр, и отказал совсем другой (неработал 2-ой цил. а потом перестал работать 5-ый, но при этом 2-ой заработал, в этот момент мы не меняли ничего из катушек, или проводов, выявили сниманием фишки форсунки). После этого прочистили все контакты на контроллере и на колодке к контроллеру и о чудо, все заработало и с того момента проблем не было. Обороты выровнялись, работа стабильнее стала, двс ожил. если кому поможет, проверяйте контакты на колодке и на контроллере, у меня 3 было сильно окислившихся, как потом выяснили именно на 2-ой и 5-ый цилиндр на форсунки. а так и сопротивление проверяли, и оно было разным...



Всем удачи и кста мне тоже пророчили смерть контроллера, благо что все дело было в закисших контактах...

[bezrf]

3.2 17000, 2.8 15000, 2.2 12000

Прикрепленные изображения

•

[nike0071]

аукцион невиданной щедрости

[COSTAS_1985]

Ага.. и ценник на платки "конский" не, я решил проблему другим путём, спасибо ребятам с форума, нашли эбу, щас езжу и кайфую, дешевле вышло б\у эбу рабочий найти, чем модуль заказывать

"ноу-хау", нет, я конечно никого не хочу огорчить и пр.,, но мне кажется ценники не слишком гуманные.

[V_I_K]

Ребятушки!!! Уже 21 автомобиль реанимирован НАВЕЧНО!!! Цена моих трудов не меняласть. Извините кого обидел но за бутылку водки не работаю, так как не пью. Но постоянно наблюдаю и даже фотографирую "работы" опоек, кто "чинит" что эбу, что панели приборов "за недорого". Это недорого, обычно если и "едет" то неделю. А потом к опойке никаких предъяв.

А микросборка тут:

https://www.avito.ru...i_111_745704974



Моим ИП Разработаны НОВЫЕ микросборки (субмодули) HFM изготовлены, и успешно эксплуатируются.
За три года реанимировано уже более 21ти авто! Пересылка в любой город и страну ТК "EMS", "ДЛ", "СДЭК".Срок доставки по России 2-5 дней. Пришлите Ваши реквизиты.

Клиенты в городах: Дудинка, Брянск, Омск, С.Петербург, Воскресенск, Усть-Джегута, Актобе, Павлодар, Пенза, Новосибирск, Юрга, Ростов, Нижневартовск.

Для ЭБУ Мерседес Mercedes и SsangYong 111 (4 цил.) и 104 (6 цил.).
Cубмодули имеют маркировку: VDO-A130 (104), и VDO-A129 (111).

1) "MB" С180 VDO 412.232/004/006 0008 H02 S01
(0225459132 08) 022 545 91 32 [08] 4 zyl.
2) VDO (2.3L) 412.229/019/004 0019 H10 S01
(1615453732) 161 545 37 32 4 zyl.
3) "MB" VDO (3.2L) 412.232/001/003 0013 H11 S06
(0185451632 08) 018 545 16 32 [08] 6 zyl.
4) "MB" VDO (2.8L) 412.229/006/014 0015 H01 S02
(0165457832 07) 016 545 78 32 [07] 6 zyl.
5) "Ssangyong" 1625453032 A (162 545 30 32) 412229017001 412.229/017/001 6 zyl.
Схема идентична заводской, с отличиями:
1) грамотно (а не криво) разведена на стеклотекстолите.
2) 100% элементов SMD в том числе датчики тока (на плате нет ненадежных напыленных элементов как на заводской).

Сборка устойчива к отказам и вибрации против керамической.
Устанавливается в штатное место за место оригинальной заводской керамики, имеет точно такой-же размер, не нуждается в настройке.

Показания к замене с известными проблемами:
1) полное "отваливание" нескольких цилиндров с прогревом.
2) подтраивание на горячую.

Продаются сборки в сборе, а также выполняю услугу по замене сбороки в вашем ЭБУ если Вы пришлете блок.

Варианты цен разные:
1) сборка в сборе но без DIDA-2 (ПОЛУФАБРИКАТ), часть деталей переставляют со своей сборки.
(При замене сборки, с оригинальной керамики без труда переставляются всего несколько деталей (7мь или 10ть керамических конденсаторов и одна или две микросхемы DIDA-2). Смотрите рисунок (для 104 платы).
2) сборка в сборе 104 или 111 полностью в сборе залитая лаком - (СМ. ПЕРВОЕ ФОТО).
3) замена сборки в Вашем блоке моими руками (договорная).

Приведено фото (перечеркнуто красным), примера суррогатной НЕ профессиональной попытки ремонта керамической сборки HFM.

Cборки изготовлены в г.Екатеринбурге. Печатные платы сборок выполнены заводским способом со всеми допусками и ОТК. При наличии опыта пайки, старая сборка легко заменяется новой.

Для желающих украсть (не заплатив авторские) уточню, в изделии применены хитрости и компоненты, которые нельзя скопировать или купить в свободном доступе. Любые случаи копирования будут преследоваться по закону.

При помощи "обратного инжинирига" предлагаю реализацию любых самых амбициозных проектов связанных с микроэлектроникой (суммы бюджета за реализацию от 200сот тыс.рублей и выше).

Прикрепленные изображения

•
