Сообщений в теме: 18

[Denwer]

Приветствую мерсоводы! Подскажите как реализована подсветка включённой передачи у АКПП? На простых 124 такого нет? видел на волчках и на 140 по это стандарт. Может у кого нибудь схемка есть как это сделано?

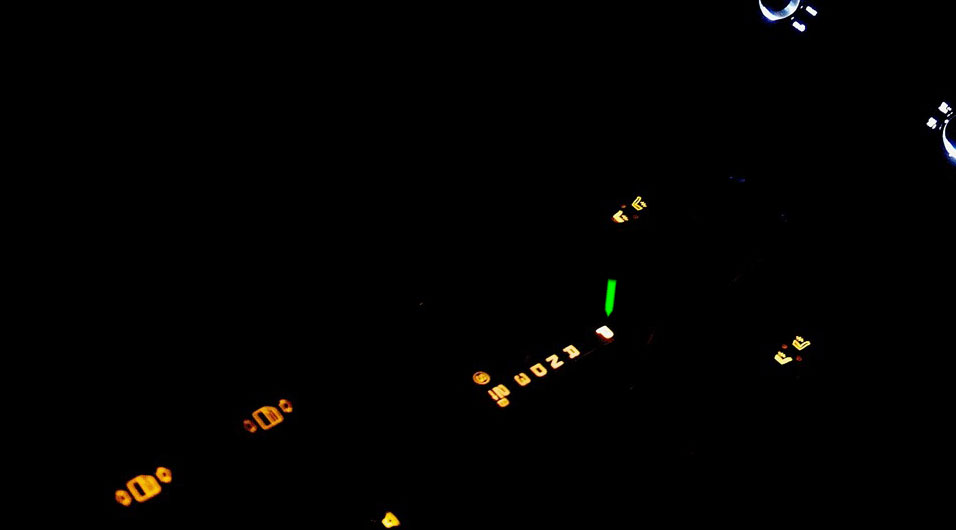

Фото прилагаетсо на фото салон волчка где видно что включённая передача горит намного ярче чем остальные... очень хочется сделать что нибудь подобное но не на волчке=)

Прикрепленные изображения

•

Сообщение отредактировал Denwer: 10 September 2011 - 09:08

[Леонидыч]

там стоит специальный световод на картинке №№ 6 и 27

[Biolector]

А у меня на 190 ом просто лампочка стоит и ни каких световодов нету.

[Denwer]

2_Леонидыч, а можно картинку сюда, а то у меня не открывается

[Демьян]

2_Леонидыч, а можно картинку сюда, а то у меня не открывается

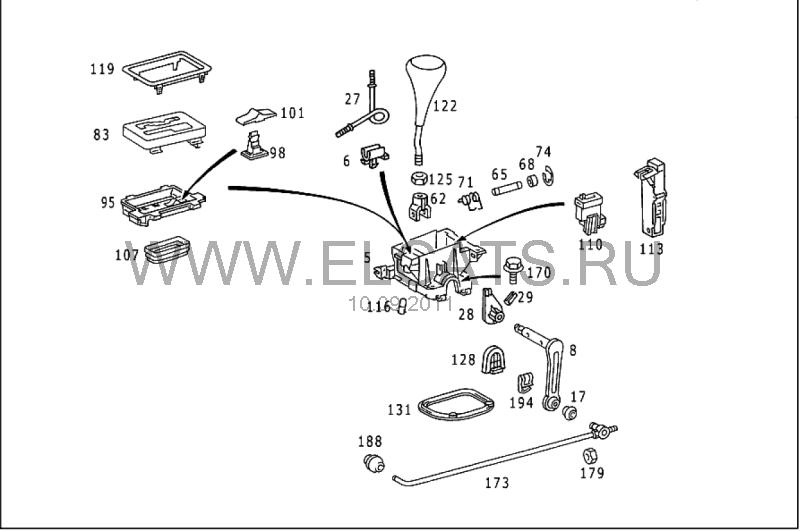

во
№6 A1292670040
№27 A1295460017

Прикрепленные изображения

•

Сообщение отредактировал Демьян: 10 September 2011 - 13:16

[Denwer]

во блин сделали
получается световод №27 вставляется в паз №6 который передвигается вместе с кулисой...
подумаю чего мона наколхозить=)

[Леонидыч]

а зачем колхозить? заказать пару деталей и вуаля, разберу на днях пару кулис, уверен что подготовка под это дело есть и в базовой версии



всего делов то на штырь ручки нацепить кронштейн, один конец световода к лампе другой к ручке

[Denwer]

это в Раше хорошо заказал и всё, а у нас даже клипсы на листыу фиг найдёшь не говоря уже о таком=) Если будите разбирать кулисы сделайте фото пожалуйста=)

[Леонидыч]

да однако световод 1050р в наличии, кронштейн 90р месяц ждать



№27 новый номер A 140 546 02 17

[m203]

блин вот придумают же ) мне тоже фото разбора интересно или даже как че да к чему подсоединено )

[mitrafan]

Этот световод, обыкновенный оптический провод.

[Сим]

Этот световод, обыкновенный оптический провод.

причём думаю точно такой же как от приборки на переключатель света и подсветку кнопки подогрева стекла идёт-а их на разборках обычно выкидывают-поскольку вещь "неизнашиваемая" и спросом не пользуется.

Сообщение отредактировал Сим: 11 September 2011 - 19:04

[Denwer]

да однако световод 1050р

да неплохая цена за такую небольшую детальку=)

[Леонидыч]

вот блин я тоже заморочился!
вообщем разобрал сегодня одну кулису, но не такую как на фото, а как бы с двумя рядами символов, от коробки типа типтроник, где передачи вправо влево можно переключать понижая или повышая, так вот ничё там похожего не нашел.
на очереди вторая кулиса, более похожая на фото,где символы в один ряд

[DeMonZ79]

будем ждать, интресно же ))))

[Denwer]

ага ооочень ждём=) я думаю сделать как на фото, а папа попросил ему сделать так что бы типа как на японцах на приборке видно было какая передача включена... вот сижу репу чешу думу думскую думаю как такое попроще реализовать=)

Сообщение отредактировал Denwer: 14 September 2011 - 17:02

[Леонидыч]

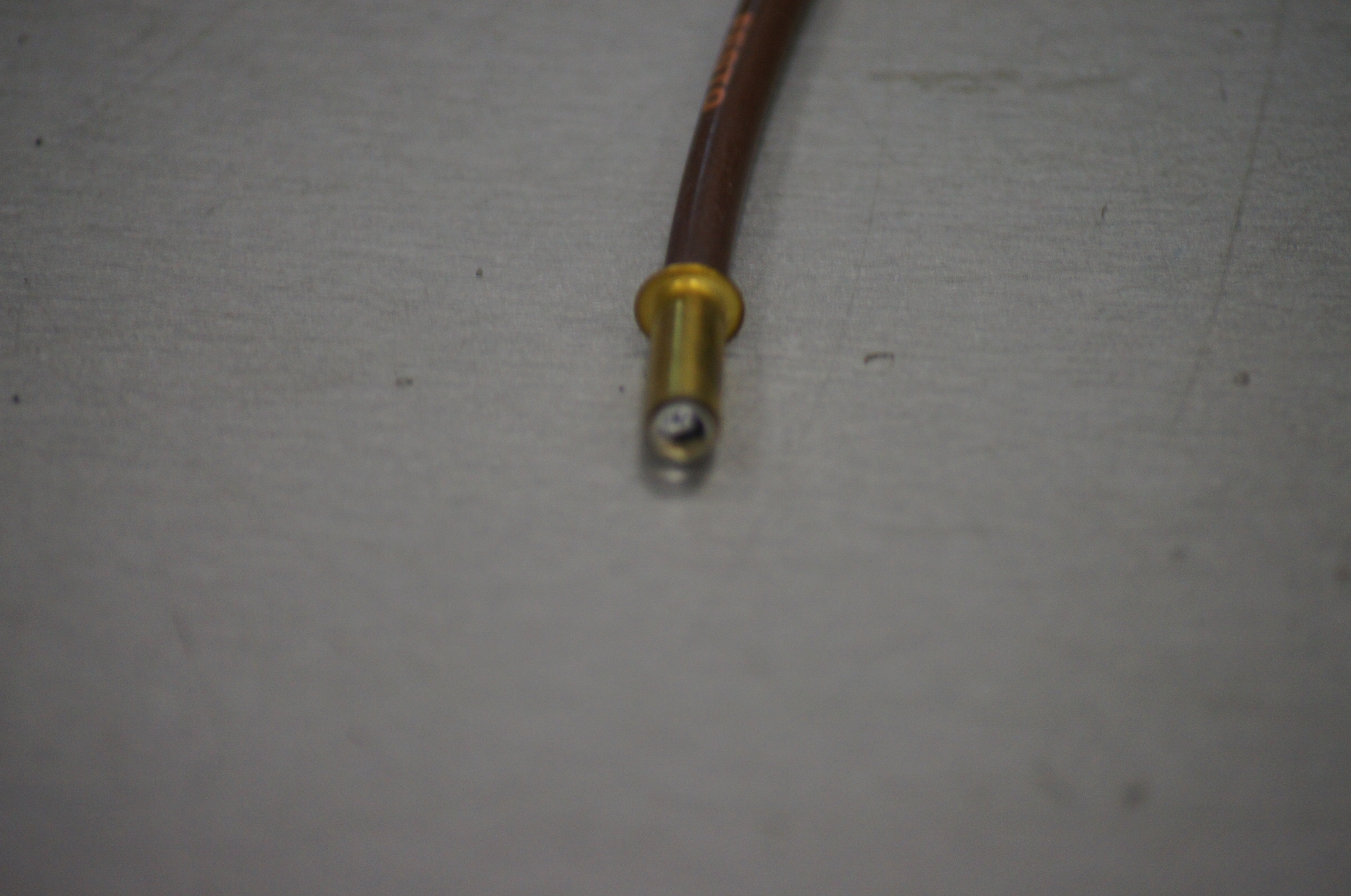

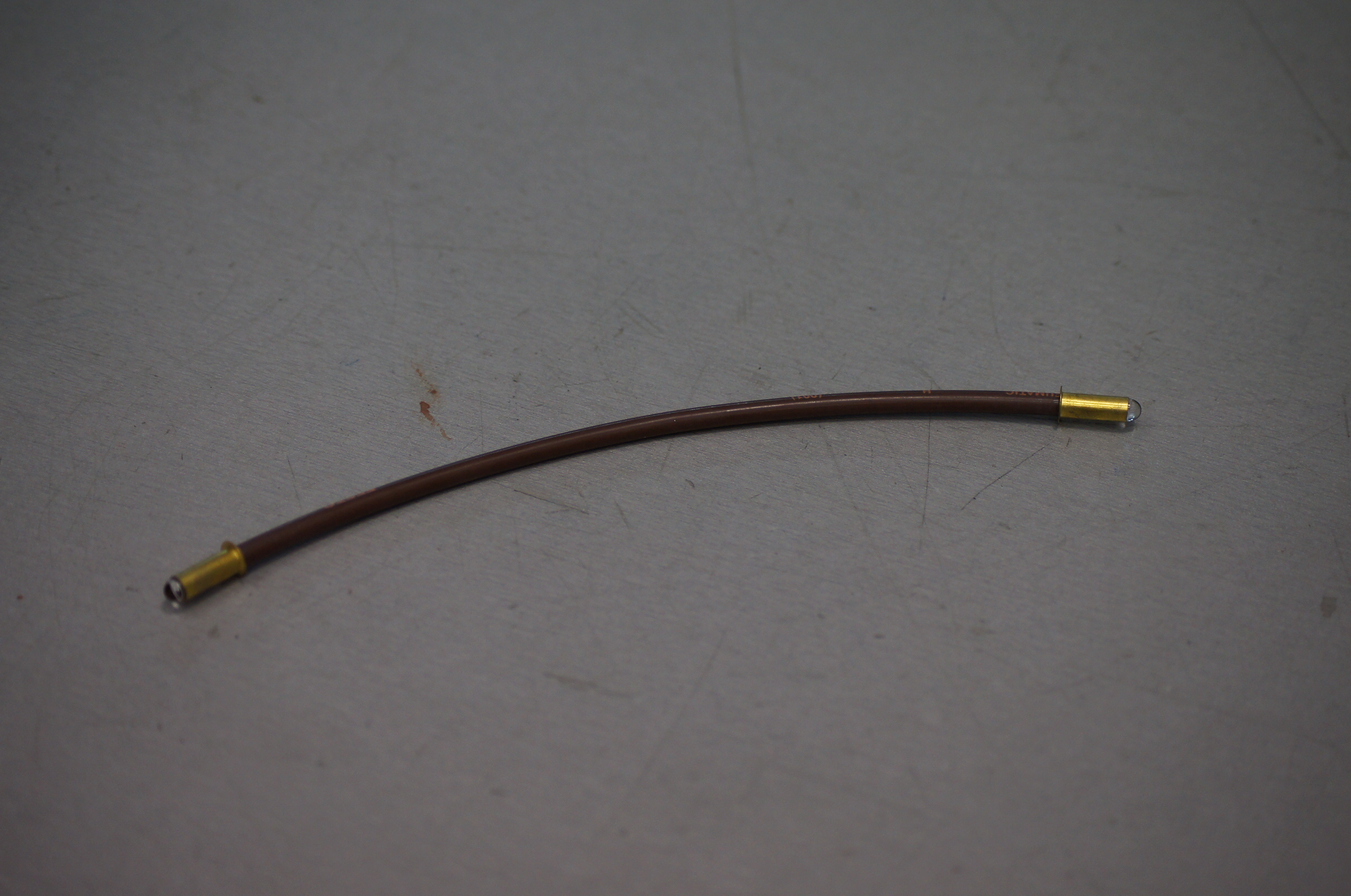

световод





совершенно не такой как на подсветку кнопок, на торцах типа линзы и толще значительно

[Denwer]

ух ты Спасибо! интересно немцы придумали и никакой лищней электроники...=)

[DeMonZ79]

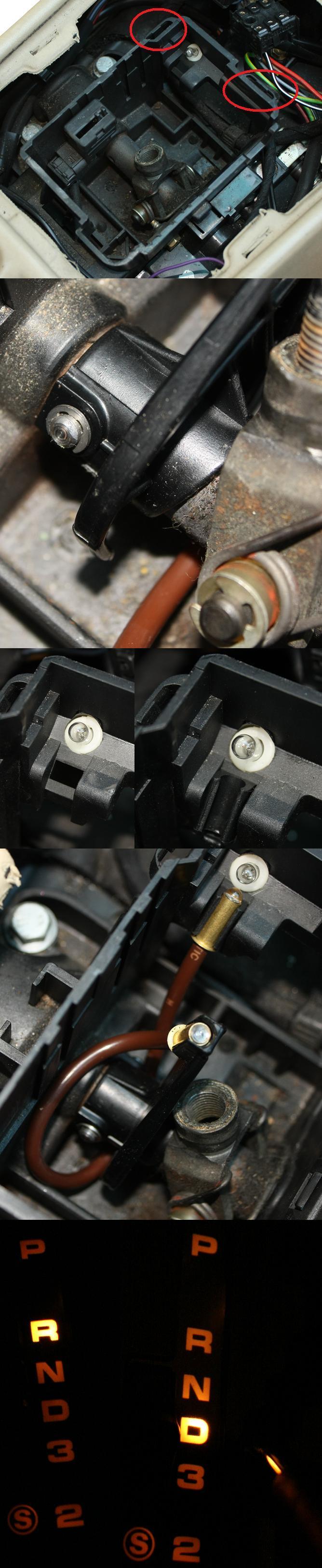

Информация взята с нашего клуба, спасибо Yurik
Вот все запчасти которые нужны для усановки:



- A 1405460217 световод -1 шт
- A 1292670040 кронштейн -1 шт
- A 1292671140 кронштейн - 1шт
- A 1292670074 штифт - 1шт
- N 006799003202 стопорные кольца - 2шт.



Что необходимо сделать?
Снять крышку кулисы с прорезью под шток.
В кронштейне сделать вырез снизу, чтобы его можно было надеть на вал, не снимая сам вал.
Зафиксировать кронштейна на валу штифтом. На штифт одеть с обеих сторон стопорные кольца.
Второй кронштей установить в имеющееся место у лампы подсветки кулисы.
Защелкнуть световод в кронштейны.
Собрать и радоваться новой опции.

Сообщение отредактировал DeMonZ79: 27 December 2011 - 10:00
