[ze_ka]

Доброго времени суток всем.
Мне достался,варварским путём демонтированный,автомобильный телефон Motorola CCUF2170A.
Вопрос по проводам и их подключению.

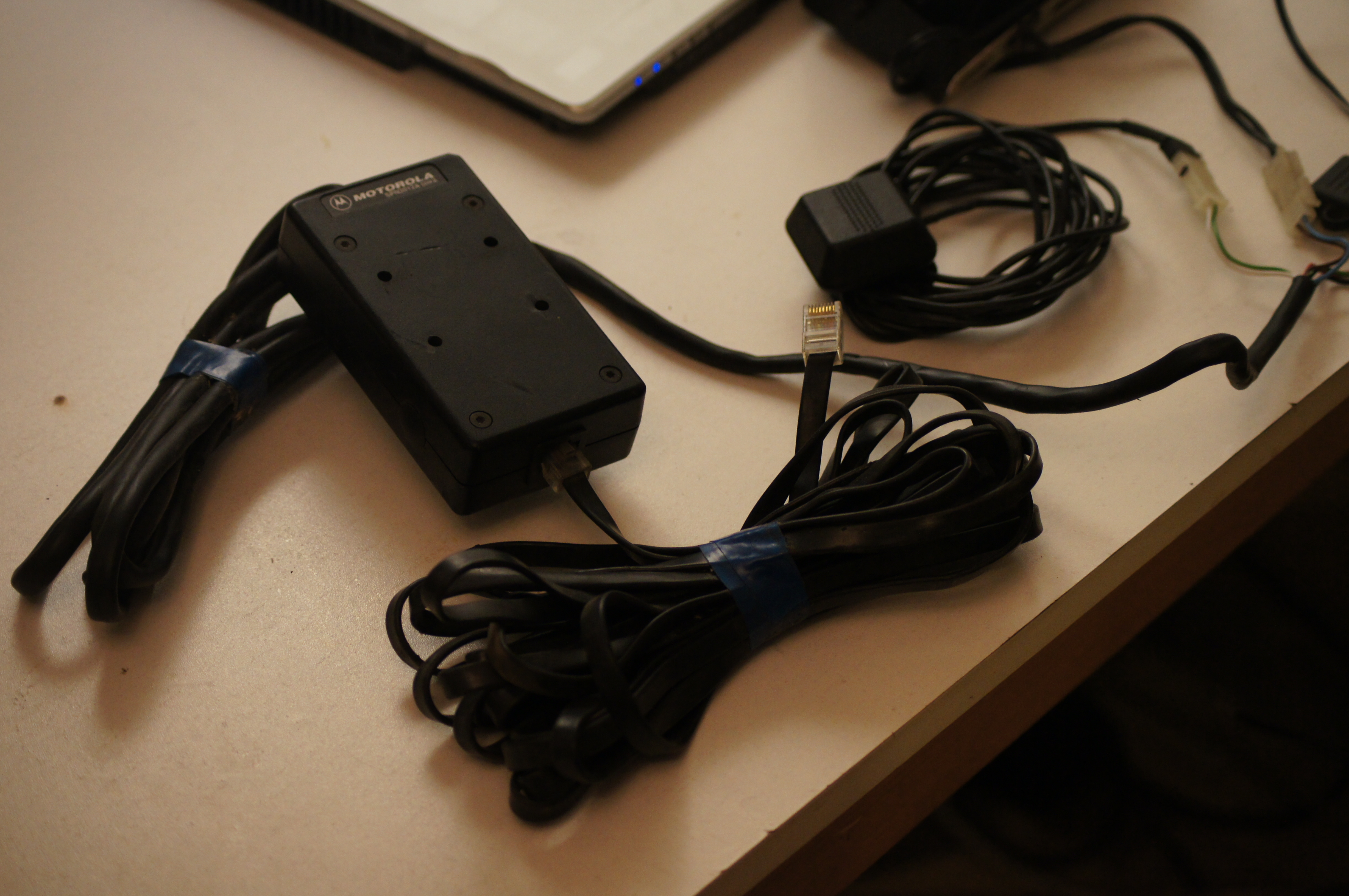

Для начала общие фото того,что у меня имеется:


Понимаю что микрофона мне не досталось,может какие то части ещё остались не демонтированы?

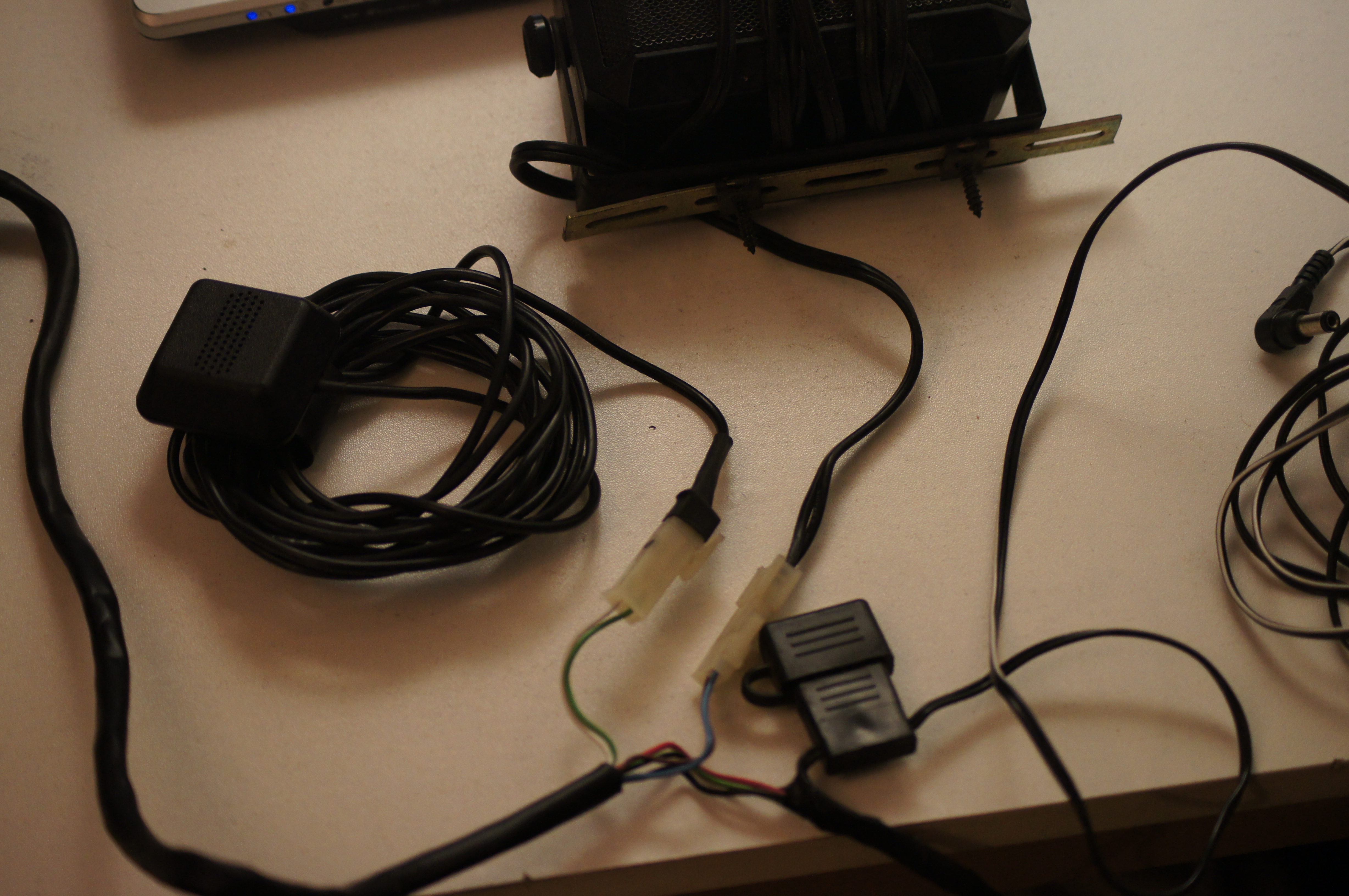

Теперь вопрос по подключению проводов изображённых на фото.
Из главного разъёма идут 3 кабеля(2 толстых один по тоньше),первый толстый идёт к трубке,второй толстый имеет 4 провода:2 красных,зелёный с чёрной полосой и жёлтый с чёрной полосой-хотелось бы получить информацию по этому кабелю и самый тонкий имеет на конце оголённый провод и две фишки,одна(синим и коричневым проводом) вероятно подсветка и масса,нужна инфа по второй фишке и оголённому проводу.


Для чего этот провод,микрофон,куда он подключается?

Куда подключается динамик?

И ещё один провод остаётся незадействованным- это провод на общем фото в левом нижнем углу(очень похож на провод подключения настольного телефона к розетке,имеет одинаковые штекеры с обоих концов).
Заранее спасибо за ответы и с наступившим 2012 годом Вас!!!

[temka05]

Что могу сказать все думаю сдесь просто, штекерами ты не ошибешся они я думаю каждый встает в свое место а вот по цвету проводов исходя из своего личного опыта и кучей установленных магнитол могу сказать.
Красный - +
желтый - зажигание
Но и так что других проводов я не увидил могу предположить что зеленый - (-), но у немцев коричневый обычно масса



Елки палки у меня в машине забыл тоже стоял телефон микрофон остался и динамик может и потроха остались наверное 1.5 года собираюсь долезть до него все лень



Те провода что идут к телефону - это зарядка телефона и сам провод к трубке.

[ze_ka]

Похоже по красному и жёлтому разобрались, т.к. они прозваниваются на предохранитель.
Остаётся зелёный провод,фишка на кабеле с подсветкой(зелёный и белый провода) и куда подключается микрофон и динамик?



Ещё варианты есть?

[Леонидыч]

у меня есть система один в один, все тоже самое, с микрофоном, только кроме самого телефона



микрофон подключается в разъем с белым и зеленым проводами
динамик подключается в разъем с синим и коричневым,
у тебя два обрывка, то что подойдет к разъему с синим и коричневым проводами - хвост от динамика, второй остатки от микрофона)))
фишки разные не перепутать



еще в комплекте есть такой блок, у тебя его кажется нет

[ze_ka]

Да я тут тоже кое что нашёл на просторах интернета:
По штекерам всё верно получается:микрофон и динамик.
По другому кабелю получается:
Провод питания автомобиля 12 вольт
Провод заземления к автомобилю
Провод Зажигания
Провод MUTE - подключается к вашему автомобильному магнитофону , если есть функция приглушения музыке при звонке на телефон . При звонке на автомобильный телефон Ваш магнитофон выключит звук для комфортного разговора с помощью Hands Free
http://allion-premio...php?topic=128.0

[ChopperTixass]

Доброго времени суток! Возникла та же ситуация, достался мне штатный телефон от W124/ SIMENS, но выглядит он соовчем по другому, также трубка, приблуда на консоль (держатель трубки), и база, которая размером чуть более 1din магнитофона, в корпусе с быстросъемным креплением к чему-то, ручкой переносной, разьемом как на компе и парой торчащих проводков кустарного подключения, симка вставляется в базу целой картой.
Вопрос в том, где живет эта база, и куда подключается, у меня в машине по всей видимости был тел, но не такой системы, т.к. имеется на заднем стекле GSM антенка, и гарнитура водителя, микрофон.

[Fedos88]

оффтоп: Продайте мне такой или сименс или аег или нокия

[}{olo}{ost]

оффтоп: Продайте мне такой или сименс или аег или нокия

Есть трубка сименс....если надо будет и фото!
