Приветствую,форумчане! Подскажите пожалуйста где можно нарыть схему с распиновкой подкапотной проводки которая идет из слота X11A и "куда-то там" в монтажный блок скорее всего. и подскажите как ее снять. Хочу перебрать а то вот такая штука http://www.oldmerin....howtopic=124015

[i-render]

Недавно у себя решал ту же проблему (на таком-же авто, только 94 год). Сейчас опишу что и как делать. Подожди немного



Лирическое отступление. У меня была проблема с бензонасосом (точнее с его включением) сразу вместе с покупкой авто. Тоесть после включения зажигания бензонасос работал непрерывно - старые хозяева подключили в обход реле. С элоектроникой у меня особо проблем нет. Недавно перебрал рассыпающуюся моторную косу, заменив провода отечественными вечными МГШВ. Но все недоходили руки до проблемы с бензонасосом. Недавно начал рыть на форумах схему подключения и управления реле ТН. Схему на свой авто не нашел, зато нашел от w202 (HFM 4 цилиндра М111)  Shem_HFM_111_4X_W202.pdf   347.78К   64 скачиваний. Схема аналогичная, только цвета проводов иногда отличаются, для этого нужно пользоваться мультиметром с прозвонкой проводов.

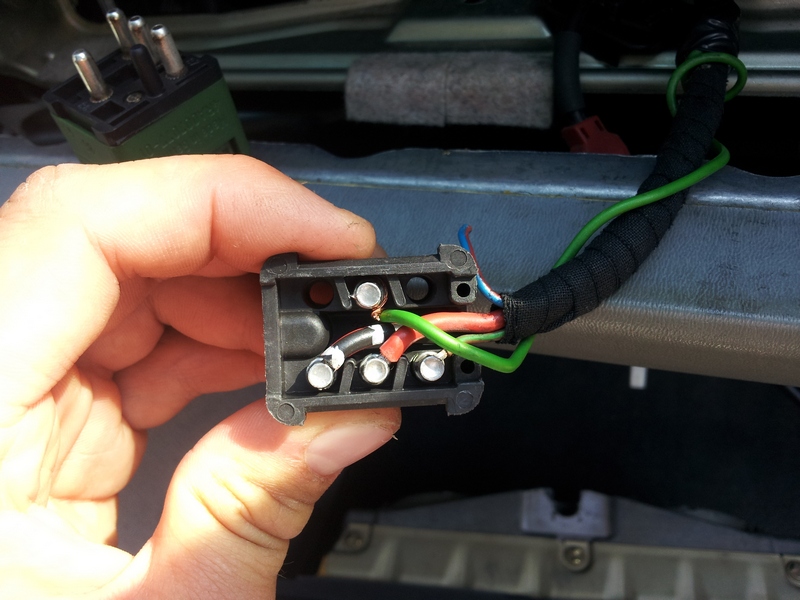

Тебе нужно сделать вот что: Найти реле (обычно зеленое) под номером 0015429619. У меня оно почемуто находилось за пасажирской подушкой безопасности (у кого нет, то за бардачком ), её нужно снять. Вытащи реле, в колодке реле замкни контакты 30-87 на пару секунд. Если услышишь звук работающего бензонасоса, значит все нормально. Теперь смотри на фото

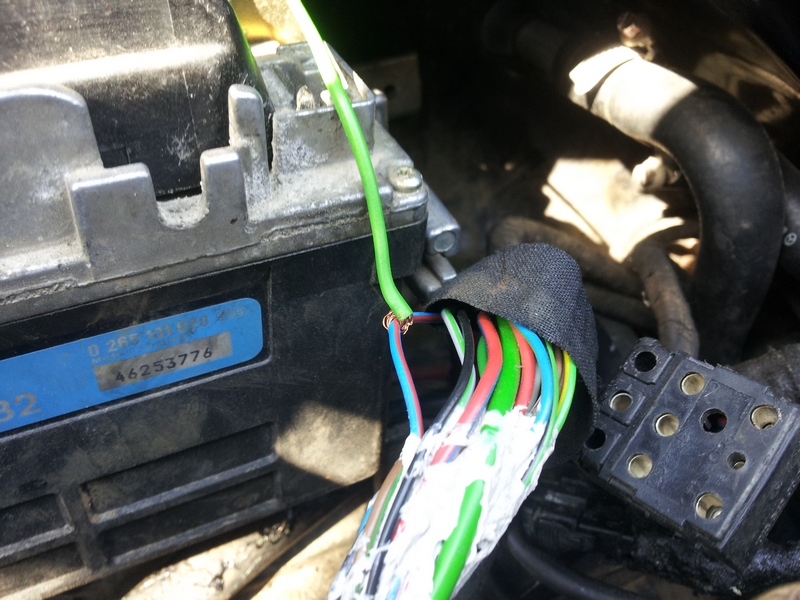

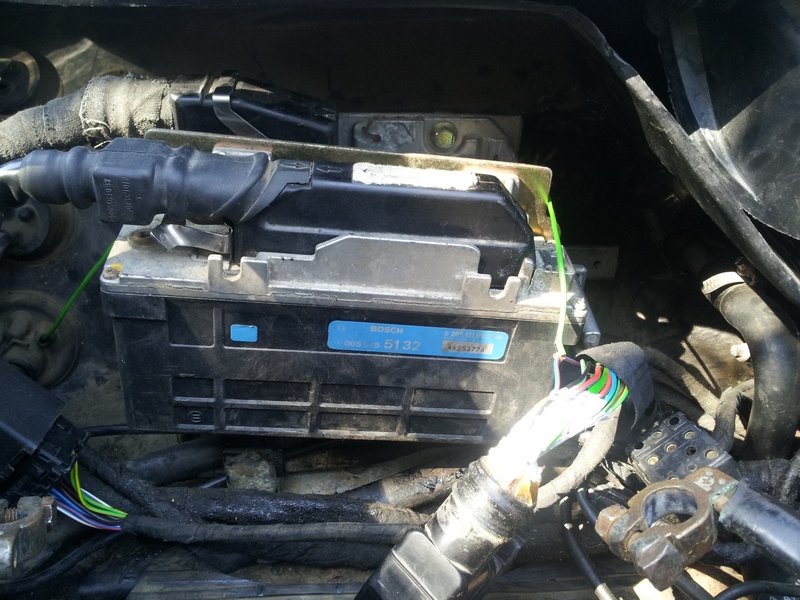

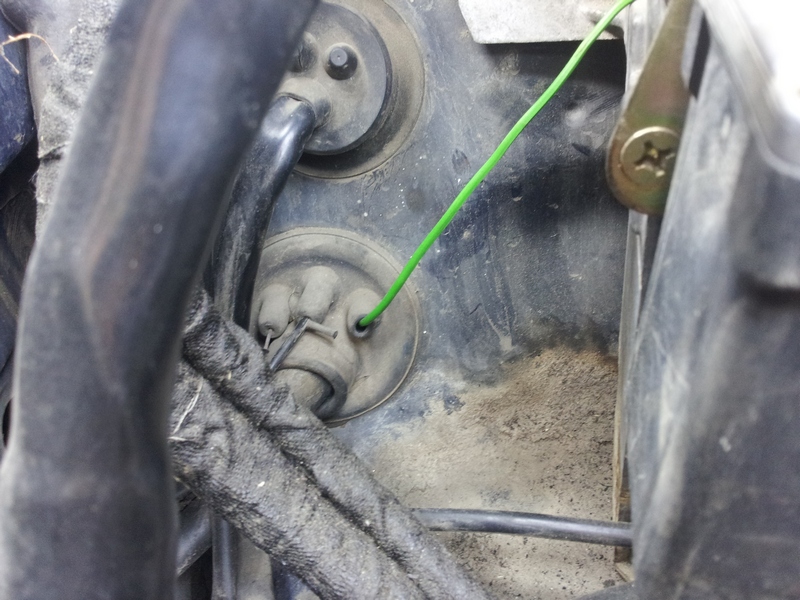

Проблема обычно в проводе, который идет от компьютера к реле, тоесть управляющий сигнал. В моей колодке это сине-красный провод. Он должен подходить на 29 контакт колодки компа. Прозвонив его мультиметром я понял что он оборван. Пришлось временно создать отдельный провод (у меня на фото это зеленый) от колодки компа до реле.









Вот еще интересная информация:
Проверка включения реле топливного насоса



После этого все заработало. Отпиши если помогло.
