Сообщений в теме: 11

[janikvovan]

Здравствуйте форумчане,может кто знает как проверить реле ТН вне машины? Нет питания на ПФ, W 124 ,м 103,может есть метода ? или ссылка,буду очень признателен спб

[ЗоМер]

как проверить реле ТН вне машины?

Подать на реле питание и все сигналы, необходимые для работы.

Нет питания на ПФ, W 124 ,м 103,может есть метода ? или ссылка,буду очень признателен спб

Попробуй пропаять реле.
http://www.oldmerin....=...st&p=235968
Удачи !

[janikvovan]

Подать на реле питание и все сигналы, необходимые для работы.



Попробуй пропаять реле.
http://www.oldmerin....=...st&p=235968
Удачи !

Реле пропаяно,с сигналами не все так просто,с сигналом ДТОЖ ладно а вот с сигналом коленвала КАК ?

[ЗоМер]

вот с сигналом коленвала КАК ?

А он реле бензонасоса без надобности...
Вот коммутатору без сигнала коленвала (ДПКВ) - никак. Искры не будет.
Удачи !

[janikvovan]

А он реле бензонасоса без надобности...
Вот коммутатору без сигнала коленвала (ДПКВ) - никак. Искры не будет.
Удачи !

Да но реле без импульсов зажигания не включает Пф,на схеме показано и импульсы зажигания и датчик коленвала вот с подачей этих сигналов я и остановился

[ЗоМер]

Да но реле без импульсов зажигания не включает Пф

С чего бы ?

на схеме показано и импульсы зажигания и датчик коленвала

схему давай.
Реле бензонасоса нужен сигнал TD от коммутатора. Этот сигнал будет, если на коммутаторе будет сигнал от ДПКВ.
Иначе - реле бензонасоса отключит насос. Если авто заводится - отстань от датчика коленвала.
К пусковой форсунке это ваще отношения не имеет.
Для работы пусковой : ДТОЖ дает сигнал на мозги КЕ. Мозги КЕ дают сигнал реле бензонасоса. Реле бензонасоса включает пусковую.
Удачи !

[janikvovan]

С чего бы ?



схему давай.
Реле бензонасоса нужен сигнал TD от коммутатора. Этот сигнал будет, если на коммутаторе будет сигнал от ДПКВ.
Иначе - реле бензонасоса отключит насос. Если авто заводится - отстань от датчика коленвала.
К пусковой форсунке это ваще отношения не имеет.
Для работы пусковой : ДТОЖ дает сигнал на мозги КЕ. Мозги КЕ дают сигнал реле бензонасоса. Реле бензонасоса включает пусковую.
Удачи !

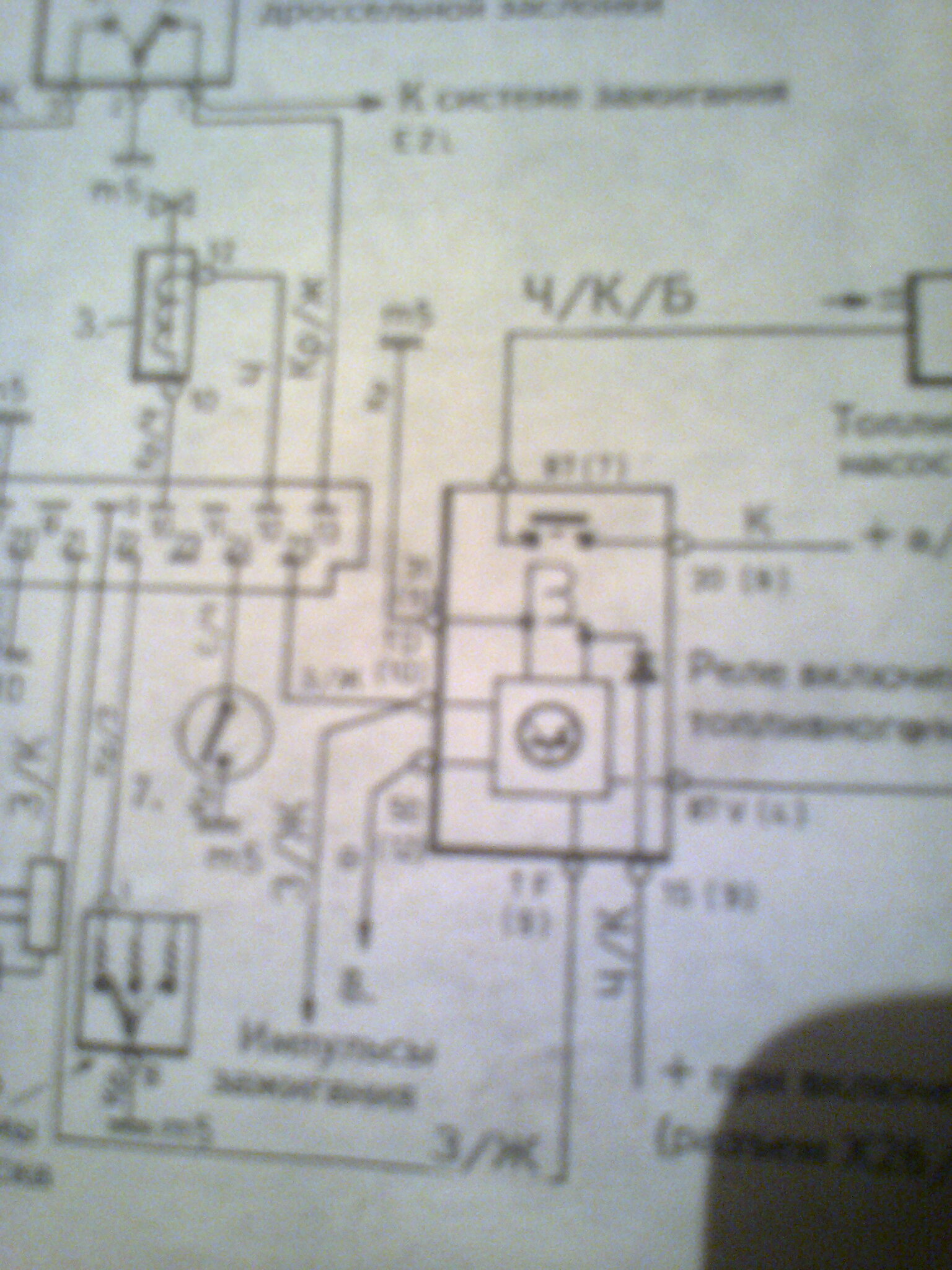

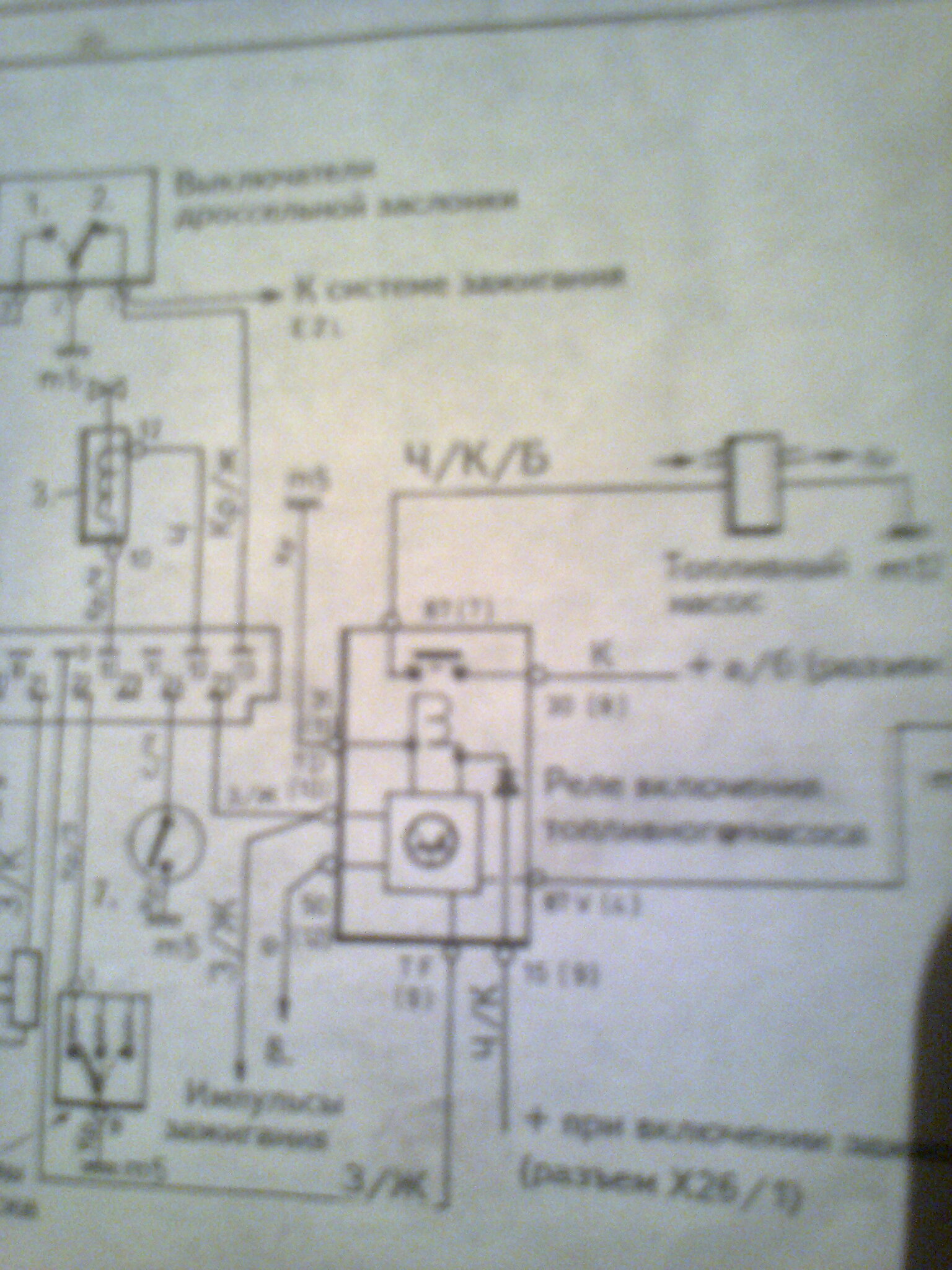

Вот этот сигнал ТD меня и смущает,значит мне кроме +,-,и сигнала ДТОЖ ничего больше подавать не нуно?просто я сам в этих делах дуб а вот корешь мой шарит,вот он и уперся в эти сигналы правда с телефона и куево простите

Прикрепленные изображения

•
•

Сообщение отредактировал janikvovan: 25 November 2012 - 18:32

[ЗоМер]

значит мне кроме +,-,и сигнала ДТОЖ ничего больше подавать не нуно?

ДТОЖ каким образом ты прицепишь к реле насоса ???

Для работы пусковой : ДТОЖ дает сигнал на мозги КЕ. Мозги КЕ дают сигнал реле бензонасоса. Реле бензонасоса включает пусковую.

Удачи !

[ЗоМер]

http://www.oldmerin....h...c=39299&hl=
http://www.oldmerin....h...c=83114&hl=
Удачи !

[janikvovan]

http://www.oldmerin....h...c=39299&hl=
http://www.oldmerin....h...c=83114&hl=
Удачи !

Прочитал все мозг вскипел,может на схеме не видно но чтобы сработала ПФ нужны сигналы:+15,+50,5В_ДТОЖ,TD ну и масса,наверное кину ка я перемычку на 50 и буду искать реле дальше уже 3 дня висит объява,результат 0,поэтому и копаюсь

[ЗоМер]

чтобы сработала ПФ нужны сигналы:+15,+50,5В_ДТОЖ,TD ну и масса

Масса - да и однозначно(вывод 31 реле).
Плюс на 15 выводе (зажигание) - да.
Плюс на 50 выводе (стартер) - да.
5 вольт (холодный мотор) на выводе TF - да.
ДТОЖ - нафиг не нужен, ну не приходит он на реле насоса. 5 вольт на TF - это имитация "холодный мотор" от мозгов КЕ.
TD - нафиг не нужен.
И еще 30 на реле насоса - постоянный плюс от аккума.
Удачи !

[janikvovan]

Масса - да и однозначно(вывод 31 реле).
Плюс на 15 выводе (зажигание) - да.
Плюс на 50 выводе (стартер) - да.
5 вольт (холодный мотор) на выводе TF - да.
ДТОЖ - нафиг не нужен, ну не приходит он на реле насоса. 5 вольт на TF - это имитация "холодный мотор" от мозгов КЕ.
TD - нафиг не нужен.
И еще 30 на реле насоса - постоянный плюс от аккума.
Удачи !

и я о том же спасибо ьольшое
