[Алексей88]

привезли провод VAG 409 "VAG-COM" я смогу им диагностику сделать,на этом проводе 16 контактов.

[Алексей88]

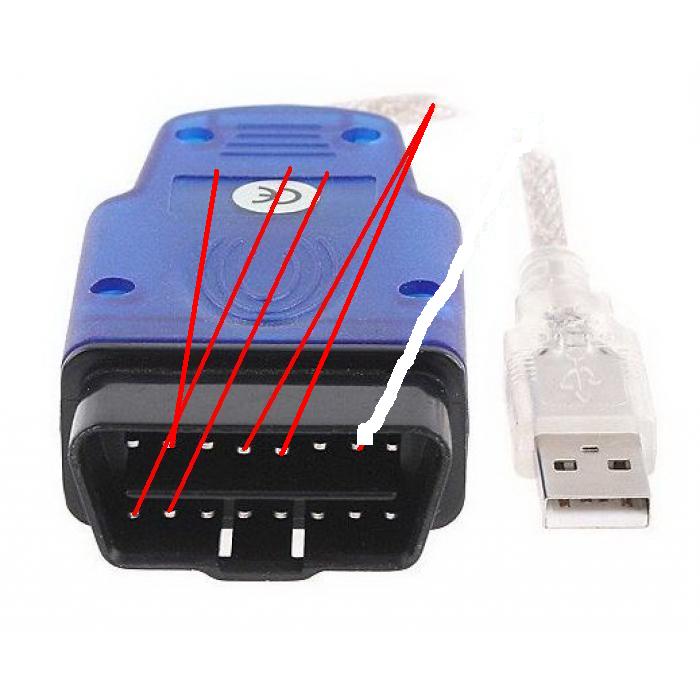

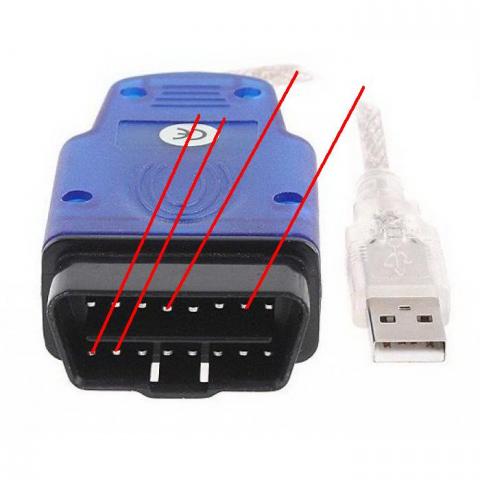

красным помеченны контакты,я его вскрыл там всего 4ри контакта

Прикрепленные изображения

•

[Алексей88]

там я ошибся.
проводим хирургию:
отрезать разъемы 2-ух контактные, приготовить 3 провода красного, черного и желтого цвета, а далее
припаять провода к кабелю так чтобы прозванивалось так:
красный прицепить на пин 16
черный прицепить на пин 4 либо 5
желтый прицепить на пин 7
я не понял что и куда паять

Прикрепленные изображения

•

Сообщение отредактировал Алексей88: 03 December 2012 - 17:33

[Misha190E]

тема об этом, правда я не паял проводки а на колодку цеплял, а ишо красивее купть за 3 бакса переходник от ауди (если для124) и приделать к нему 3 банана...



http://w202club.com/...hp?topic=9736.0

[Алексей88]

тема об этом, правда я не паял проводки а на колодку цеплял, а ишо красивее купть за 3 бакса переходник от ауди (если для124) и приделать к нему 3 банана...



http://w202club.com/...hp?topic=9736.0

но тут нет возможности купить такой переходник,вы сказали что не паяли а на колодку цепляли,а что и куда цеплять!?

[Misha190E]

-

Сообщение отредактировал Misha190E: 03 December 2012 - 19:24

[Misha190E]

-

Сообщение отредактировал Misha190E: 03 December 2012 - 19:24

[Misha190E]

по ссылке вроде все написано



провода к адаптеру прицепить так:
16 - красный провод - это плюс
4 либо 5(равнозначно) - черный - это масса
7 - желтый - это к-линия...



на машине соответвенно прицепить если 124 то
1 - черный
8 - желтый
16 - красный

[Kon_An]

но тут нет возможности купить такой переходник,вы сказали что не паяли а на колодку цепляли,а что и куда цеплять!?



Эт обычный православный OBD-2, необязательно от Ауди. По идее должны попадаться в радиотоварах.

[Алексей88]

по ссылке вроде все написано



провода к адаптеру прицепить так:
16 - красный провод - это плюс
4 либо 5(равнозначно) - черный - это масса
7 - желтый - это к-линия...



на машине соответвенно прицепить если 124 то
1 - черный
8 - желтый
16 - красный

но как мне найти на проводе найти 16,4-5,7,я разбирал фишку там ничего не подписано

Прикрепленные изображения

•

Сообщение отредактировал Алексей88: 03 December 2012 - 19:36

[Misha190E]

у меня на всех было подписано прямо на разъеме... ниче и не надо разбирать



последняя картинка
верхний ряд справа налево 1-8
нижний ряд справа налево 9-16

Сообщение отредактировал Misha190E: 03 December 2012 - 19:39

[Алексей88]

у меня на всех было подписано прямо на разъеме... ниче и не надо разбирать



последняя картинка
верхний ряд справа налево 1-8
нижний ряд справа налево 9-16

вот 5-4 сходится а вот 16 и 7 там ничего нет!!!если с права на лево то у меня верхний ряд 5,4,2, а нижний ряд 10,9
5 и 4 один провод на два контакта

Сообщение отредактировал Алексей88: 03 December 2012 - 20:10

[Misha190E]

ты чего, я по твоей фотке же пишу...
ты красными линиями отметил то что есть? на них все и попадает...
есть контакты 4,5, 7, 15,16



не понимаю что не так?



СПРАВА НАЛЕВО а не наоборрот!!!!

[Алексей88]

ты чего, я по твоей фотке же пишу...
ты красными линиями отметил то что есть? на них все и попадает...
есть контакты 4,5, 7, 15,16



не понимаю что не так?



СПРАВА НАЛЕВО а не наоборрот!!!!

Все понял.увлекся чуть,завтра буду пробывать, спасибо

Сообщение отредактировал Алексей88: 03 December 2012 - 20:45

[Алексей88]

System: PMS
Manufactured: SIEMENS
Ident: M0 18730 VR0
ECU Nr: 015 545 72 32
Hardware date: 23/92
Software date: 17/93
Diagnosis index: 64/00
********************************
Доступно: чтение/стирание ошибок

ЖДИТЕ!

ГОТОВ К РАБОТЕ!

04.12.2012 12:35:56
Отправлено: 33 ( cmd ). Принято : 0 33, Нет ответа!
Ошибка ответа на команду 33
Отправлено: 33 ( cmd ). Принято : 33 0
Отправлено: 33 ( cmd ). Принято :, ЭХО не получено!, Нет ответа!
Связь прервана!!! Время простоя 515 мс, StopOnError: Попытки восстановить связь истекли!


как я понимаю это 33 ошибка!?

[Misha190E]

оишбки там на другой закладке, она так и называется "Ошибки"



а тебе нуна прочитать файл readme.txt и сделать что там написано... мона не ждать холодного мотора а делать "как есть"



ну и раз в подписи Е200, а тут блок от 1.8 - значит меняли блок... но ездить должно конечно



если программа падает сама, т.е. ты не выключал зажигание а она потеряла связь то смотри контакты адаптера как в колождке сидят... если при пуске падает - не страшно - переконнектся после запуска и все

Сообщение отредактировал Misha190E: 04 December 2012 - 15:04

[assv2]

неа... заводить надо было..
т.е. ключ во второе (лампочки) горят на приборке..
жмем в проге connect потом надпись как тут и заводим..
ну или неконтакт в 8 разьеме...

[Алексей88]

оишбки там на другой закладке, она так и называется "Ошибки"



а тебе нуна прочитать файл readme.txt и сделать что там написано... мона не ждать холодного мотора а делать "как есть"



ну и раз в подписи Е200, а тут блок от 1.8 - значит меняли блок... но ездить должно конечно
если программа падает сама, т.е. ты не выключал зажигание а она потеряла связь то смотри контакты адаптера как в колождке сидят... если при пуске падает - не страшно - переконнектся после запуска и все

какой блок?блок от 1.8,это плохо?и по какой причине могли его менять?вот PMS я видел а где сами мозги?за АКб абс.и реле перегрузки,по словам прежнего хозяина он обслуживал последнее время у Курантова извините если не так написал,а он мастер хороший, так что я думаю если что то не так он бы сказал

Сообщение отредактировал Алексей88: 04 December 2012 - 16:31

[Алексей88]

я диагностировал так повернул зажигание,лампочки загорелись нажал конект появилось это System: PMS
Manufactured: SIEMENS
Ident: M0 18730 VR0
ECU Nr: 015 545 72 32
Hardware date: 23/92
Software date: 17/93
Diagnosis index: 64/00
********************************
Доступно: чтение/стирание ошибок



ЖДИТЕ!



ГОТОВ К РАБОТЕ!



потом завел,а когда заглушил появилось это
04.12.2012 12:35:56
Отправлено: 33 ( cmd ). Принято : 0 33, Нет ответа!
Ошибка ответа на команду 33
Отправлено: 33 ( cmd ). Принято : 33 0
Отправлено: 33 ( cmd ). Принято :, ЭХО не получено!, Нет ответа!
Связь прервана!!! Время простоя 515 мс, StopOnError: Попытки восстановить связь истекли!



насчет контактов к мозгах,то там были плохие,контакты должны быть хорошие?

[Misha190E]

какой блок?блок от 1.8,это плохо?
++++++++++
сам PMS от мотора 1.8, что тут не ясно? ну как тесказать, работать то будет, но где нить как нить проявляться может ... глюками разными, но я не ездил так поэтому не скажу



и по какой причине могли его менять?вот PMS я видел а где сами мозги?
++++++++++++++
откуда я знаю по какой причине... но явно же не просто так...



за АКб абс.и реле перегрузки,по словам прежнего хозяина он обслуживал последнее время у Курантова извините если не так написал,а он мастер хороший, так что я думаю если что то не так он бы сказал
++++++++++++++++
ну обслуживал и обслужэивал, что тут плохого...



по диагносткие - если связь рвалась после выключения зажигания то так и должно быть



ты это, пакуй папку LOGS и высылай на адрес hfmscan мэйлсру
