Модулятор давления АКПП

Автор burguin , 06 Dec 2012 17:16

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 17

#1 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 06 December 2012 - 17:16

В коробке 722,428 снял модулятор для замены. В книге написано что там должен быть еще и плунжер, а у меня модулятор состоит только из деталей под общим номером 111.

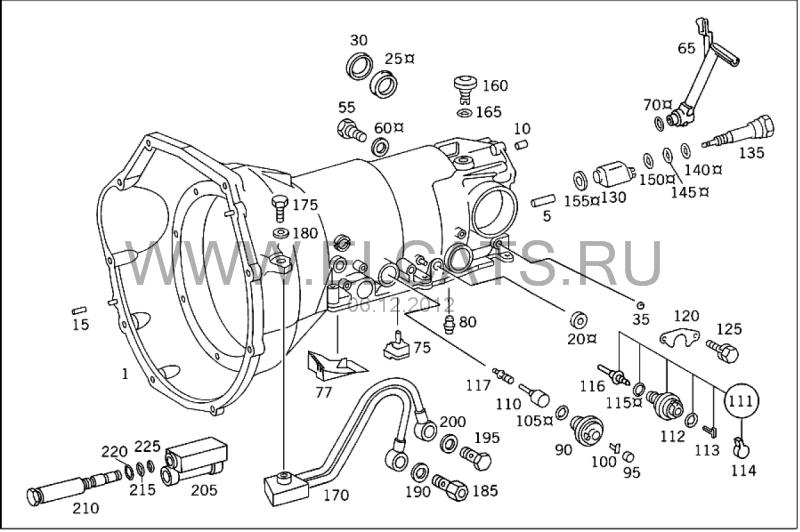

В книге нарисовано вот так:
Прикрепленный файл  Windows_Bitmap_Image.bmp   1.16МБ   169 скачиваний



Позиция 69 - плунжер!!
У меня его нет...
Вопрос , так и должно быть или мне подсунули АКПП некомплект?


МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#2 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 06 December 2012 - 17:22

В коробке 722,428 снял модулятор для замены. В книге написано что там должен быть еще и плунжер, а у меня модулятор состоит только из деталей под общим номером 111.



В книге нарисовано вот так:
Прикрепленный файл  Windows_Bitmap_Image.bmp   1.16МБ   169 скачиваний



Позиция 69 - плунжер!!
У меня его нет...
Вопрос , так и должно быть или мне подсунули АКПП некомплект?

117 может остаться в корпусе


#3 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 06 December 2012 - 17:23

нет его в корпусе.... :bangheat:


Сообщение отредактировал burguin: 06 December 2012 - 17:26

МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#4 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 06 December 2012 - 17:27

нет его в корпусе....

поставь с другой акпп


#5 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 06 December 2012 - 17:30

нет другой АКПП...)))).. у Вас нет случайно?..


МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#6 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 06 December 2012 - 17:34

нет другой АКПП...)))).. у Вас нет случайно?..

ты видел хоть раз этот плунжер


#7 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 06 December 2012 - 17:40

нет


МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#8 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 06 December 2012 - 17:45

нет

можеш скинуть фото


#9 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 06 December 2012 - 17:55

фото чего?
В коробке отверстие под модулятор, в нем отверстие глубже под плунжер (я так понял), на модуляторе остался только компенсационный пластиковый штифт, как на фото поз№ 116. Поверхность штифта абсолютны ровная, в сечении круг. Все.


Сообщение отредактировал burguin: 06 December 2012 - 17:58

МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#10 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 06 December 2012 - 17:58

фото чего?

место где стоял модулятор


#11 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 06 December 2012 - 18:03

завтра сфотографирую, но там плунжера нет точно. Отверстие с ровными стенками, в нижней части четыре сверления перпендикулярно оси отверстия, диаметр одинаков на всем протяжении и в два раза больше диаметра штифта......


МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#12 ОФФЛАЙН   Stiv

Stiv

    Легенда форума

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 3366
  • Город:Екатеринбург
  • Автомобиль:
    W124 E280 АКП 95 год

Отправлено 07 December 2012 - 06:34

Усли у тебя конструкция модулятора 111 то там нет плунжера под номером 117.
Плунжер устанавливался с модулятором старого образца под номером 90.


W 124 260E МКП 1992 г Не сошлись характером продал
W 124 E280 104942 АКП 722433 95 год просто зверь

#13 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 07 December 2012 - 11:09

Усли у тебя конструкция модулятора 111 то там нет плунжера под номером 117.
Плунжер устанавливался с модулятором старого образца под номером 90.

на схеме два вида модуляторов плунжера у них есть


#14 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 07 December 2012 - 14:39

Насколько я понял плунжера в обоих случаях есть, просто на рисунке показаны две модификации модуляторов.
Фото сделал.. вечером сегодня выложу....


Сообщение отредактировал burguin: 07 December 2012 - 14:40

МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#15 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 07 December 2012 - 16:31

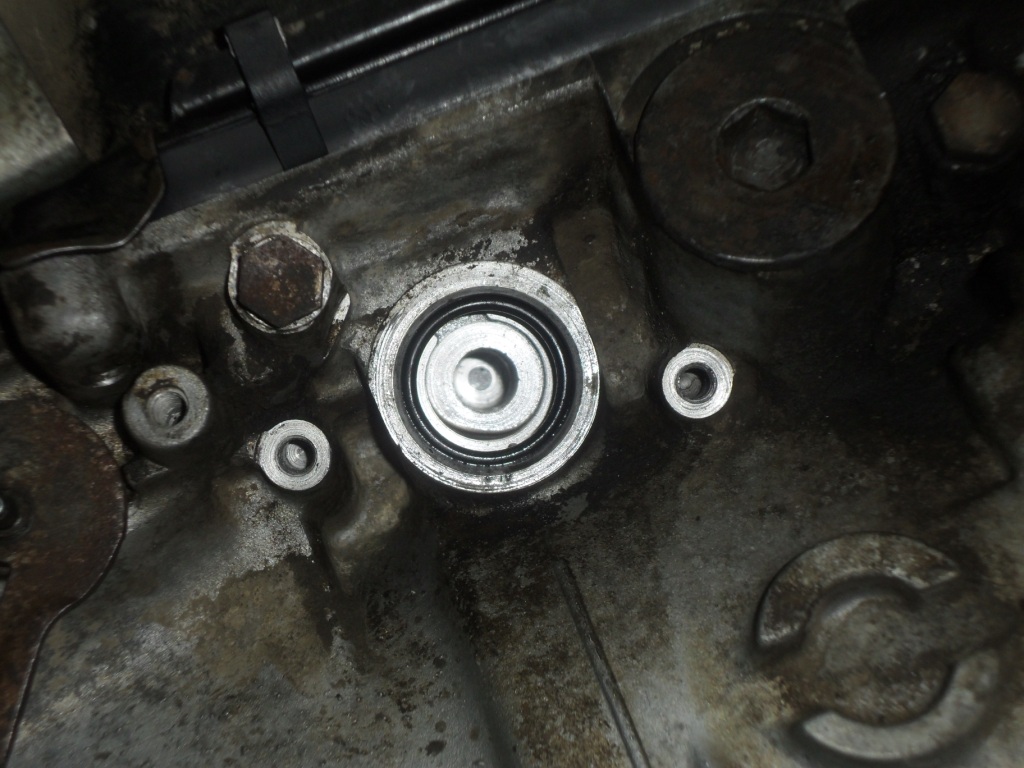

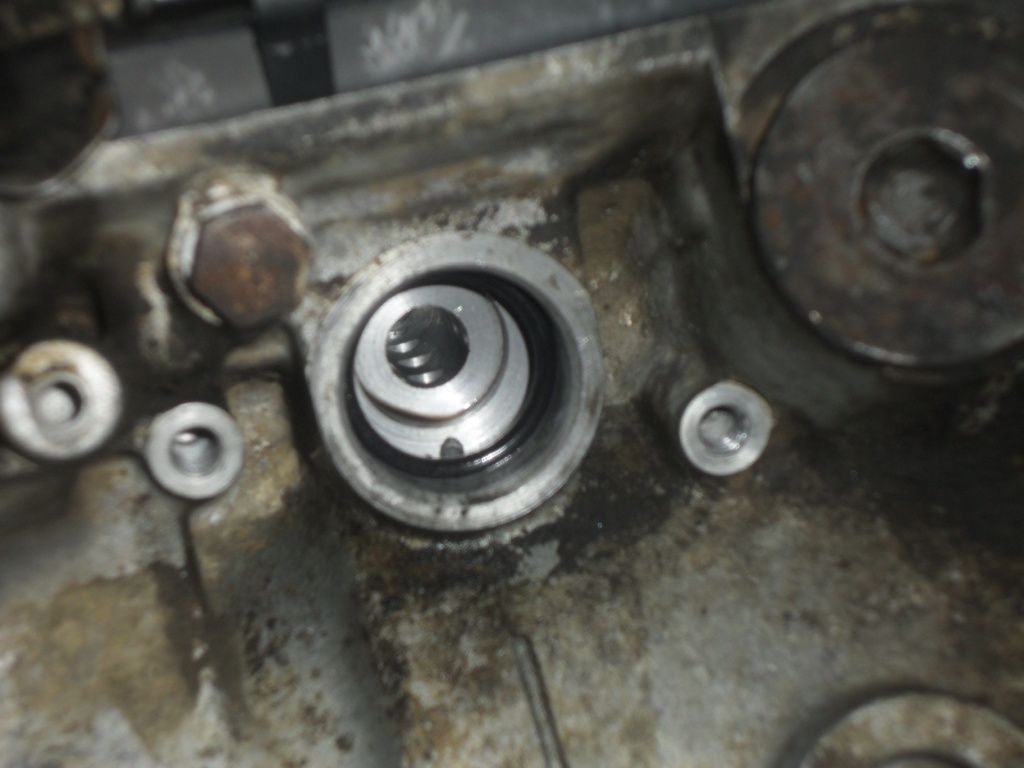

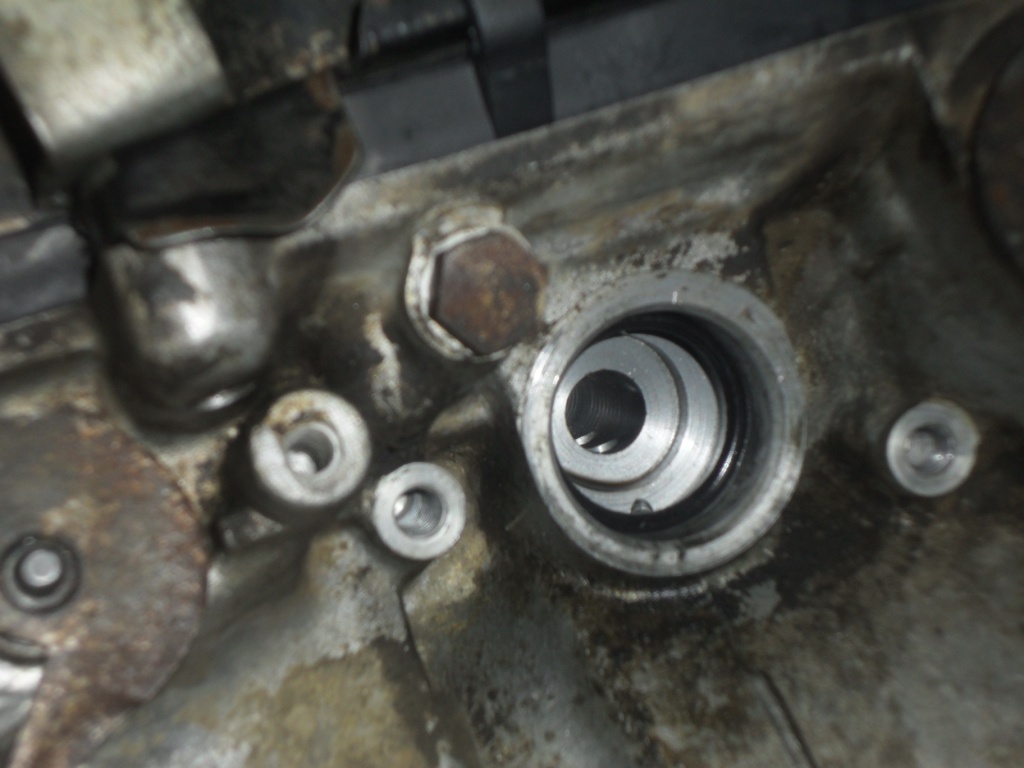

Вот фото что имею...

Прикрепленные изображения

  • SAM_5944.JPG
  • SAM_5945.JPG
  • SAM_5946.JPG

МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#16 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 07 December 2012 - 16:54

Вот фото что имею...

плунжера нет .опиши что снял


#17 ОФФЛАЙН   burguin

burguin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 148
  • Город:Челябинск

Отправлено 07 December 2012 - 17:33

модулятор, и пластиковый шток как на схеме№116....все



Где взять плунжер????? ориг номер A 123 277 10 31.... в экзист не вариант.. они там олени, не могут отличить болт от гайки и сроки конские...


Сообщение отредактировал burguin: 07 December 2012 - 17:40

МВ 300Е, W124, дв 103, АКПП KE-Jet WDB1240301A387458 (продал)
МВ 200, W123, МКПП WDB1232201A179080 (продан)
MB 190E, W201, МКПП KE-Jet WDB2010241A130702 (продан)
MB E220 W124, АКПП - WDB1240221C085289 - приехал, восстанавливается...

#18 ОФФЛАЙН   Ivan Sh

Ivan Sh

    Мерсоактивист

  • Мерсоводы
  • PipPipPip
  • Cообщений: 445
  • Автомобиль:
    E 210

Отправлено 07 December 2012 - 19:04

модулятор, и пластиковый шток как на схеме№116....все



Где взять плунжер????? ориг номер A 123 277 10 31.... в экзист не вариант.. они там олени, не могут отличить болт от гайки и сроки конские...

поспрашивай может у кого и есть корпус
