Сообщений в теме: 5

[BigAl]

Добрый день!



В свободное от работы время занимаюсь реставрацией W115. Проделана уже огромная работа. В данный момент занимаемся проводкой. Возникли кое-какие вопросы.
Может кто-нибудь подсказать распиновку разъема панели приборов для Мерседеса W115?



Заранее спасибо.

Сообщение отредактировал BigAl: 18 December 2012 - 12:54

[ЗоМер]

Мож поможет :
http://www.oldmerin....h...=120052&hl=
Удачи !

[BigAl]

Мож поможет :
http://www.oldmerin....h...=120052&hl=
Удачи !



Хорошо бы помогла, будь в лучше качестве. Есть подобная в цвете, как раз пояснения к ней и не хватало. А есть в лучшем качестве, чтобы можно было прочитать пояснения под цифрами?

[ЗоМер]

Есть подобная в цвете

Дык выкладывай.

как раз пояснения к ней и не хватало. А есть в лучшем качестве, чтобы можно было прочитать пояснения под цифрами?

А там и форумчане подтянутся, пояснения дадут.
Удачи !

[BigAl]

Дык выкладывай.



[BigAl]

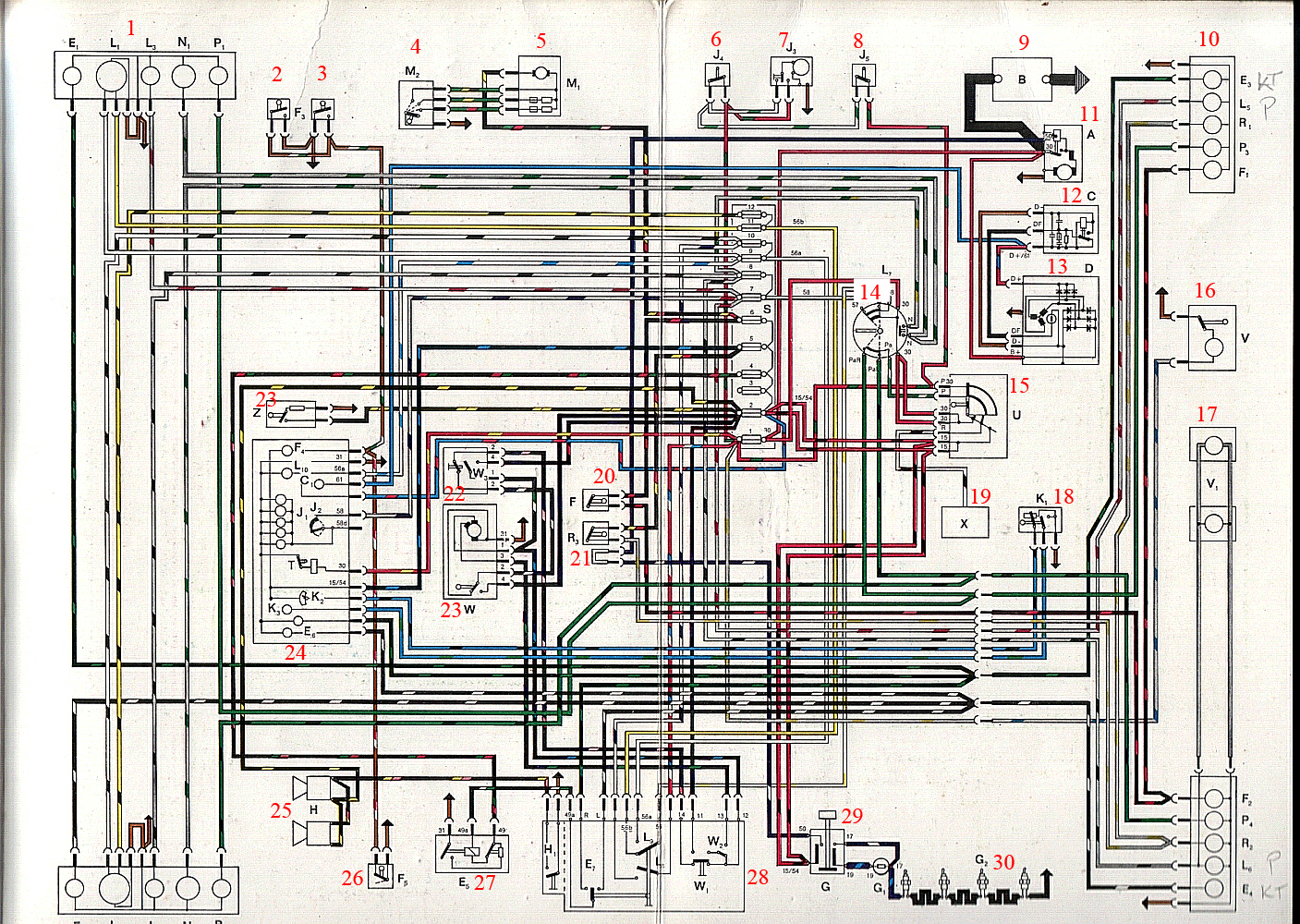

В болшенстве уже разобрались, но имеются белые пятна.
Если можно, то по цифрам все же распишите. Буду крайне благодарен.
Большим вопросом остается как раз распиновка разъема панели приборов. Складывается впечатление, что предыдущие хозяева сделали с применением нетрадиционных материалов и методов - навтыкали провода в произвольной последовательности. Поэтому хотелось бы на оригинальное расположение глянуть.

Сообщение отредактировал BigAl: 18 December 2012 - 15:24
