103 двигатель
обьясните что за датчики и за что они отвечают?

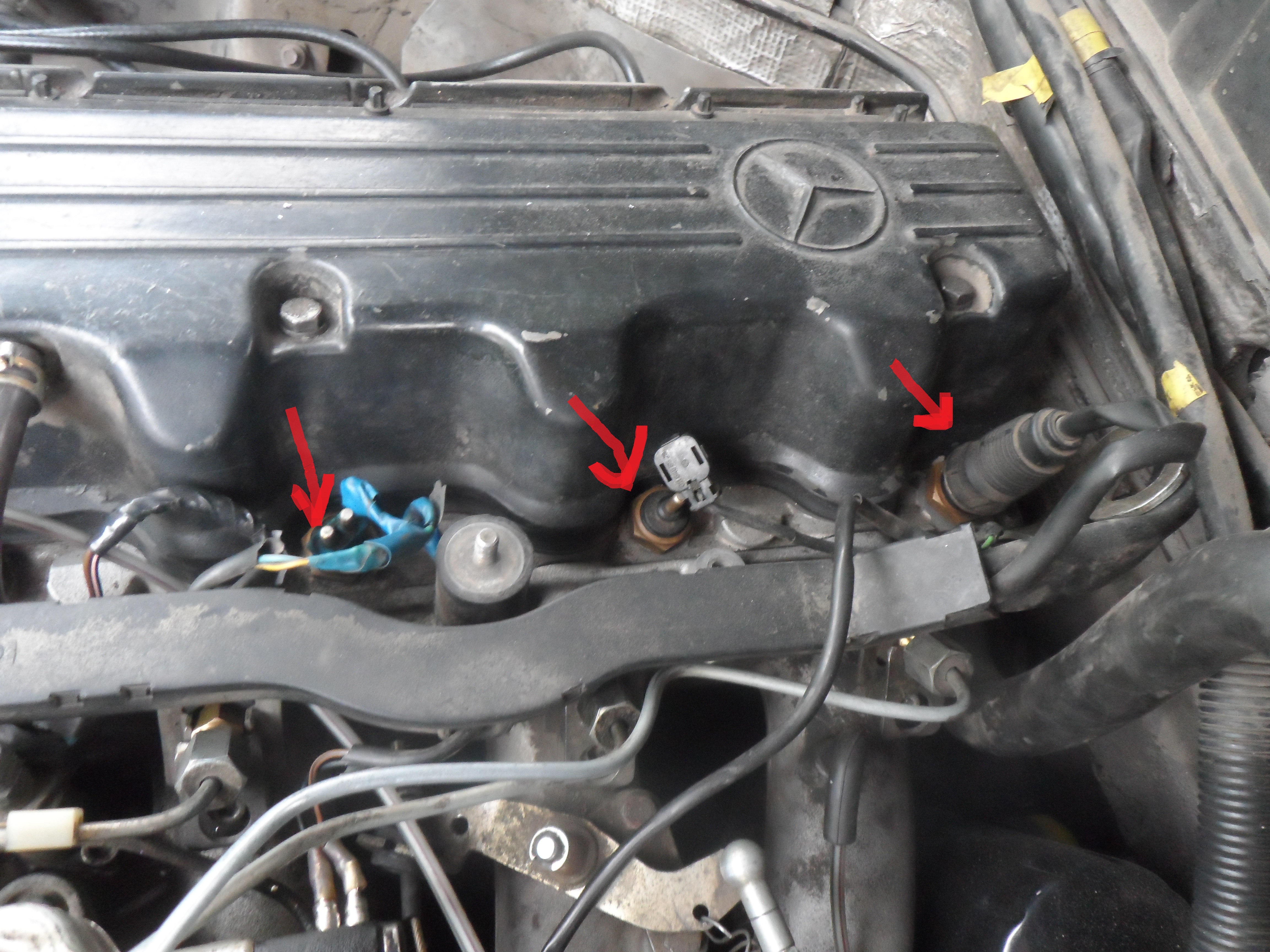

на фото стрелкой показано три датчика
спс...
Прикрепленные изображения
Сообщение отредактировал Disok: 28 February 2013 - 16:49
датчики на 103 двигателе
Автор
Disok
, 28 Feb 2013 16:47
Сообщений в теме: 17
#1
ОФФЛАЙН
Disok
-
- Пользователи
-
- Cообщений: 41
Любитель
- Город:Бийск
-
Автомобиль:
w124
Отправлено 28 February 2013 - 16:47
#2
ОФФЛАЙН
Disok
-
- Пользователи
-
- Cообщений: 41
Любитель
- Город:Бийск
-
Автомобиль:
w124
Отправлено 01 March 2013 - 08:18
ребят уделите маленько времени)))
от души!!!
#3
ОФФЛАЙН
Stiv
-
- Мерсоводы
-
- Cообщений: 3366
Легенда форума
- Город:Екатеринбург
-
Автомобиль:
W124 E280 АКП 95 год
Отправлено 01 March 2013 - 08:38
С права датчик температуры двигателя 2 контакта на блок управления и 2 на комутатор зажигания.
По середине датчик на показометр приборки.
С лева дитчик аварийного включения электро вентиляторов если двигатель нагрелся до 110 гр.
W 124 260E МКП 1992 г Не сошлись характером продал
W 124 E280 104942 АКП 722433 95 год просто зверь
#4
ОФФЛАЙН
zero911
-
- Мерсоводы
-
- Cообщений: 137
Мерсовод
- Город:Нижний Новгород
-
Автомобиль:
w201
Отправлено 01 March 2013 - 10:08
103 двигатель
У тебя автомат?
W201 190Е M103.942; Ke-Jet; 5МКПП; 1990 г.в. Полуночная синева
#5
ОФФЛАЙН
Disok
-
- Пользователи
-
- Cообщений: 41
Любитель
- Город:Бийск
-
Автомобиль:
w124
Отправлено 01 March 2013 - 12:36
механикаУ тебя автомат?
#6
ОФФЛАЙН
zero911
-
- Мерсоводы
-
- Cообщений: 137
Мерсовод
- Город:Нижний Новгород
-
Автомобиль:
w201
Отправлено 01 March 2013 - 13:23
эмм..а куда трубочка ведет от впускного коллектора (под форсункой 6 цилиндра на фото)? Я так думал что на афтамаде трубка, на механике заглушка..механика
W201 190Е M103.942; Ke-Jet; 5МКПП; 1990 г.в. Полуночная синева
#7
ОФФЛАЙН
Ivanko19
-
- Мерсоводы
-
- Cообщений: 378
Мерсоактивист
- Город:Абакан, Хакасия
-
Автомобиль:
W124 230TE WDB1240831F189370
Отправлено 04 March 2013 - 18:42
Люди!!! А мож подскажет кто какие функции выполняет термоклапан на этом моторе? К которому вакуумные трубки подходят...
S124 260TE WDB1240901F059502 Дорестайл продался и уехал в Башкирию
S124 230TE WDB1240831F189370 Черный вагон продался и уехал в Искитим
S124 300TE WDB1240881F323765 Черный вагон подающий надежды остаться у меня надолго.
e-mail: warfolomey_bur@mail.ru
с.т. +79232170838
№ карты СБ 4276 8310 1675 9950
S124 230TE WDB1240831F189370 Черный вагон продался и уехал в Искитим
S124 300TE WDB1240881F323765 Черный вагон подающий надежды остаться у меня надолго.
e-mail: warfolomey_bur@mail.ru
с.т. +79232170838
№ карты СБ 4276 8310 1675 9950
#8
ОФФЛАЙН
Dr. Diesel
-
- Мерсоводы
-
- Cообщений: 2300
Эксперт и хранитель традиций
- Город:Confederation Suisse
-
Автомобиль:
Велосипед
Отправлено 04 March 2013 - 19:10
Это часть системы регенерации угольного абсорбера (поглотителя паров топлива).Люди!!! А мож подскажет кто какие функции выполняет термоклапан на этом моторе? К которому вакуумные трубки подходят...
Клапан нагревается, воздушная магистраль открывается и накопленные пары бензина поступают в впускной коллектор.
Mercedes-Benz. Ihr guter Stern auf allen Straßen.
#9
ОФФЛАЙН
janikvovan
-
- Мерсоводы
-
- Cообщений: 3671
Легенда форума
- Город:Ильичевск Украина
-
Автомобиль:
w124 2,6 КЕ
Отправлено 04 March 2013 - 22:30
+ 100,пока не нашел абсорбер тоже голову ломалЭто часть системы регенерации угольного абсорбера (поглотителя паров топлива).
Клапан нагревается, воздушная магистраль открывается и накопленные пары бензина поступают в впускной коллектор.
W 124 2,6 КЕ 1988гв тел 097 075 50 49 WDB 1240261A681237
#10
ОФФЛАЙН
janikvovan
-
- Мерсоводы
-
- Cообщений: 3671
Легенда форума
- Город:Ильичевск Украина
-
Автомобиль:
w124 2,6 КЕ
Отправлено 04 March 2013 - 22:32
У мну крайнего левого нету,я так думаю вколхозили на включение чего то,наверное эл.вентилятор стоит? родной м 103 с вискомуфтой103 двигатель
обьясните что за датчики и за что они отвечают?
на фото стрелкой показано три датчика
спс...
W 124 2,6 КЕ 1988гв тел 097 075 50 49 WDB 1240261A681237
#11
ОФФЛАЙН
Ivanko19
-
- Мерсоводы
-
- Cообщений: 378
Мерсоактивист
- Город:Абакан, Хакасия
-
Автомобиль:
W124 230TE WDB1240831F189370
Отправлено 05 March 2013 - 08:49
Покорнейше благодарю... Это значит что абсорбер расположен на левом крыле в моторном отсеке? Или "внутри" крыла он стоит?Это часть системы регенерации угольного абсорбера (поглотителя паров топлива).
Клапан нагревается, воздушная магистраль открывается и накопленные пары бензина поступают в впускной коллектор.
S124 260TE WDB1240901F059502 Дорестайл продался и уехал в Башкирию
S124 230TE WDB1240831F189370 Черный вагон продался и уехал в Искитим
S124 300TE WDB1240881F323765 Черный вагон подающий надежды остаться у меня надолго.
e-mail: warfolomey_bur@mail.ru
с.т. +79232170838
№ карты СБ 4276 8310 1675 9950
S124 230TE WDB1240831F189370 Черный вагон продался и уехал в Искитим
S124 300TE WDB1240881F323765 Черный вагон подающий надежды остаться у меня надолго.
e-mail: warfolomey_bur@mail.ru
с.т. +79232170838
№ карты СБ 4276 8310 1675 9950
#12
ОФФЛАЙН
Dr. Diesel
-
- Мерсоводы
-
- Cообщений: 2300
Эксперт и хранитель традиций
- Город:Confederation Suisse
-
Автомобиль:
Велосипед
Отправлено 05 March 2013 - 17:32
"Внутри" крыла.Покорнейше благодарю... Это значит что абсорбер расположен на левом крыле в моторном отсеке? Или "внутри" крыла он стоит?
Mercedes-Benz. Ihr guter Stern auf allen Straßen.
#13
ОФФЛАЙН
Dr. Diesel
-
- Мерсоводы
-
- Cообщений: 2300
Эксперт и хранитель традиций
- Город:Confederation Suisse
-
Автомобиль:
Велосипед
Отправлено 05 March 2013 - 17:43
Нет, потому что автомобиль не оснащен кондиционером. Как и было написано выше - это датчик для включения дополнительных эл. вентиляторов.У мну крайнего левого нету,я так думаю вколхозили на включение чего то,наверное эл.вентилятор стоит? родной м 103 с вискомуфтой
Mercedes-Benz. Ihr guter Stern auf allen Straßen.
#14
ОФФЛАЙН
ANZORR-W126
-
- Начинающий
-
- Cообщений: 37
Любитель
- Город:КБР г.Нальчик
-
Автомобиль:
W126 300 se
Отправлено 05 March 2013 - 21:42
трубочка идет от коллектора на коробку автомат на регуляторэмм..а куда трубочка ведет от впускного коллектора (под форсункой 6 цилиндра на фото)? Я так думал что на афтамаде трубка, на механике заглушка..
#15
ОФФЛАЙН
janikvovan
-
- Мерсоводы
-
- Cообщений: 3671
Легенда форума
- Город:Ильичевск Украина
-
Автомобиль:
w124 2,6 КЕ
Отправлено 05 March 2013 - 22:27
У ТС механикатрубочка идет от коллектора на коробку автомат на регулятор
W 124 2,6 КЕ 1988гв тел 097 075 50 49 WDB 1240261A681237
#16
ОФФЛАЙН
EVgEn17
-
- Начинающий
-
- Cообщений: 2
Новичок
-
Автомобиль:
w124
Отправлено 02 May 2013 - 21:04
Возвращаясь к теме этих датчиков, а точнее четырех контактного. Может кто подскажет какого цвета провода или может электросхема у кого есть такая???? ОЧЕНЬ НУЖНО. Он у меня вообще не подключен и даже фишки нет
#17
ОФФЛАЙН
janikvovan
-
- Мерсоводы
-
- Cообщений: 3671
Легенда форума
- Город:Ильичевск Украина
-
Автомобиль:
w124 2,6 КЕ
Отправлено 02 May 2013 - 21:28
http://mercedes-w124...tml/25_25_2.htm может поможетhttp://www.oldmerin.club/board/index.php?showtopic=22932
Сообщение отредактировал janikvovan: 02 May 2013 - 21:49
W 124 2,6 КЕ 1988гв тел 097 075 50 49 WDB 1240261A681237
#18
ОФФЛАЙН
EVgEn17
-
- Начинающий
-
- Cообщений: 2
Новичок
-
Автомобиль:
w124
Отправлено 04 May 2013 - 22:41
такая у меня есть схема. но все равно спасибо.
в этой схеме показан двух контактный датчик и получается что четырех контактный в управлении инжектором не используется
