Сообщений в теме: 26

[Витаир]

Ребят!Подскажите по вакуумным шлангам,какой куда?вот фото,допустим,термодатчика с двумя выходами

Прикрепленные изображения

•

[Витаир]

вот на коллекторе тоже какой-то выход.к нему тоже подходит шланг?

Прикрепленные изображения

•

[Витаир]

а вот разъем,"маму"для которого я так и не нашел...куда он подключается?

Прикрепленные изображения

•
•

[Витаир]

и,самое непонятное с тросом спидометра...при покупке авто он вот такой...что с ним можно сделать.Он оборван?

Прикрепленные изображения

•

[Витаир]

дело в том,что я поменял двигатель(102 1,8л на 102 2,3л),а все подписанные мною ярлычки стерлись,и теперь много сложностей...искал тут тему по этому вопросу-не нашел...если есть таковая наглядная-скиньте ссылку,плииз.

Сообщение отредактировал Витаир: 05 January 2013 - 00:31

[KOTYARA]

вот на коллекторе тоже какой-то выход.к нему тоже подходит шланг?

шланг а автомату - если его нет заткнуть дырку ..

[KOTYARA]

Ребят!Подскажите по вакуумным шлангам,какой куда?вот фото,допустим,термодатчика с двумя выходами

к системе вентиляции бака ..в брызговике клапан

[KOTYARA]

а вот разъем,"маму"для которого я так и не нашел...куда он подключается?

возможно подогрев коллектора

[Витаир]

к системе вентиляции бака ..в брызговике клапан

так там два выхода,на правом(косом) шланг воткнут,а другой конец куда?на левый еще не втыкал,в какой брызговик?

[Витаир]

возможно подогрев коллектора

этот разъем в самом начале косы,он не дотягивается до фишки подогрева,и диаметр "мамы" у него в два раза меньше

[Витаир]

Товарищи!Помогите понять,все таки-под впускным около заслонки вниз отходят два соска.Вакуумные трубки от этих сосков куда тянуть?Пожаааалуйста!)

[eugeny924]

Ребят!Подскажите по вакуумным шлангам,какой куда?вот фото,допустим,термодатчика с двумя выходами

вот этот который не подключен к белому боченку,второй выход на бочонке к трамблеру,а вход на бочонке хз уходит под ке куда-то

[qabil]

Товарищи!Помогите понять,все таки-под впускным около заслонки вниз отходят два соска.Вакуумные трубки от этих сосков куда тянуть?Пожаааалуйста!)

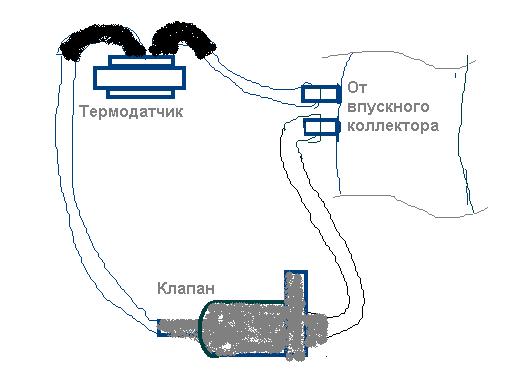

У меня так подключен
извини грубо нарисовал тороплюсь

[124/4ever]

а вот разъем,"маму"для которого я так и не нашел...куда он подключается?

темп. датчик для кондея - стоит на в ряду датчиков между ДОЖ и темп. датчиком (с голубой фишкой)
если кондея нет - проводка донорская

Сообщение отредактировал 124/4ever: 05 January 2013 - 17:27

[qabil]

А вот клапан:

[Витаир]

А вот клапан:

спасибо!поищу у себя этот клапан

[Витаир]

нет у меня там такого клапана,и трубок нет

[Dr. Diesel]

Ребят!Подскажите по вакуумным шлангам,какой куда?вот фото,допустим,термодатчика с двумя выходами

Все правильно подсказывают.
Это 50* С термовентиль для регенерации адсорбера паров топлива.

[KOTYARA]

спасибо!поищу у себя этот клапан

вот тонкая трубка к термоклапану а толстая к дросселю а второй конец дросселя опять же к термоклапану ...
логика такая сосет через одну дырочку дросселя а как клапан срабатывает то двумя тащит с бака пары (чтобы пшик из крышки был минимальным)

[Витаир]

Все правильно подсказывают.
Это 50* С термовентиль для регенерации адсорбера паров топлива.

так как он работает?он открывается после 50*С,и,через него,входя в один канал,и выходя из второго,проходят пары топлива?или эти две "пипки" между собой не связаны?куда дальше направляются пары?У меня,похоже,нет абсорбера давно...Други,представьте-стоит двигатель,с навесным.Рядом лежат все трубочки,коса лежит на двигле...что куда подключать-вот в чем проблема.Хотелось бы конкретно,например-от прямого соска термовеньтиля,расположенного там-то там-то,идет трубка туда-то,туда-то.От косого соска туда-то...еще на косе я не обнаружил провода на электромагнит муфты вентилятора.Некоторые фишки на косе одинаковые,и,например,фишку на подогрев пластины коллектора я мог легко перепутать с фишкой термодатчика помпы...конечно,некоторые разъемы подходят только к своим приборам...но,это решает лишь часть проблемы...Войдите в положение,выручите соотечественника,пожалуйста.
