Электросхема W126 280se ?

Автор Aleks_W126 , 16 Jul 2013 08:19

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 17

#1 ОФФЛАЙН   Aleks_W126

Aleks_W126

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 70
  • Город:г. Новосибирск

Отправлено 16 July 2013 - 08:19

Нужна схема с 9-ти контактным реле бензонасоса. Может у кого есть поделитесь?


Mercedes Benz 280SE 1985 г, дв.110.989, акпп 722.300

#2 ОФФЛАЙН   МишаМ

МишаМ

    Ветеран

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 1331
  • Город:Темиртау Карагандинской обл. Казахстан
  • Автомобиль:
    W126 M110.022 1983г.

Отправлено 16 July 2013 - 19:09

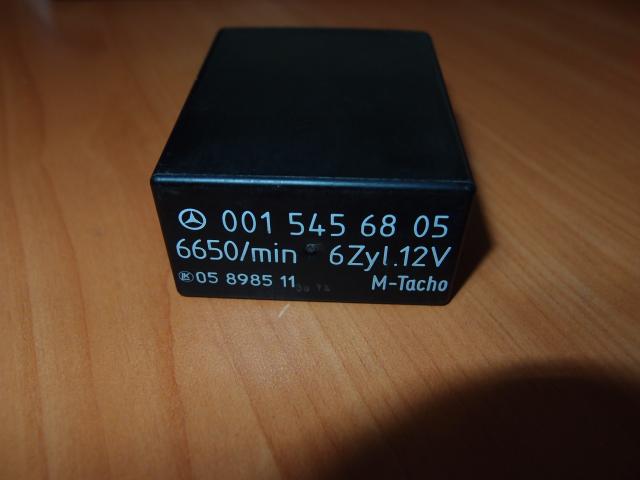

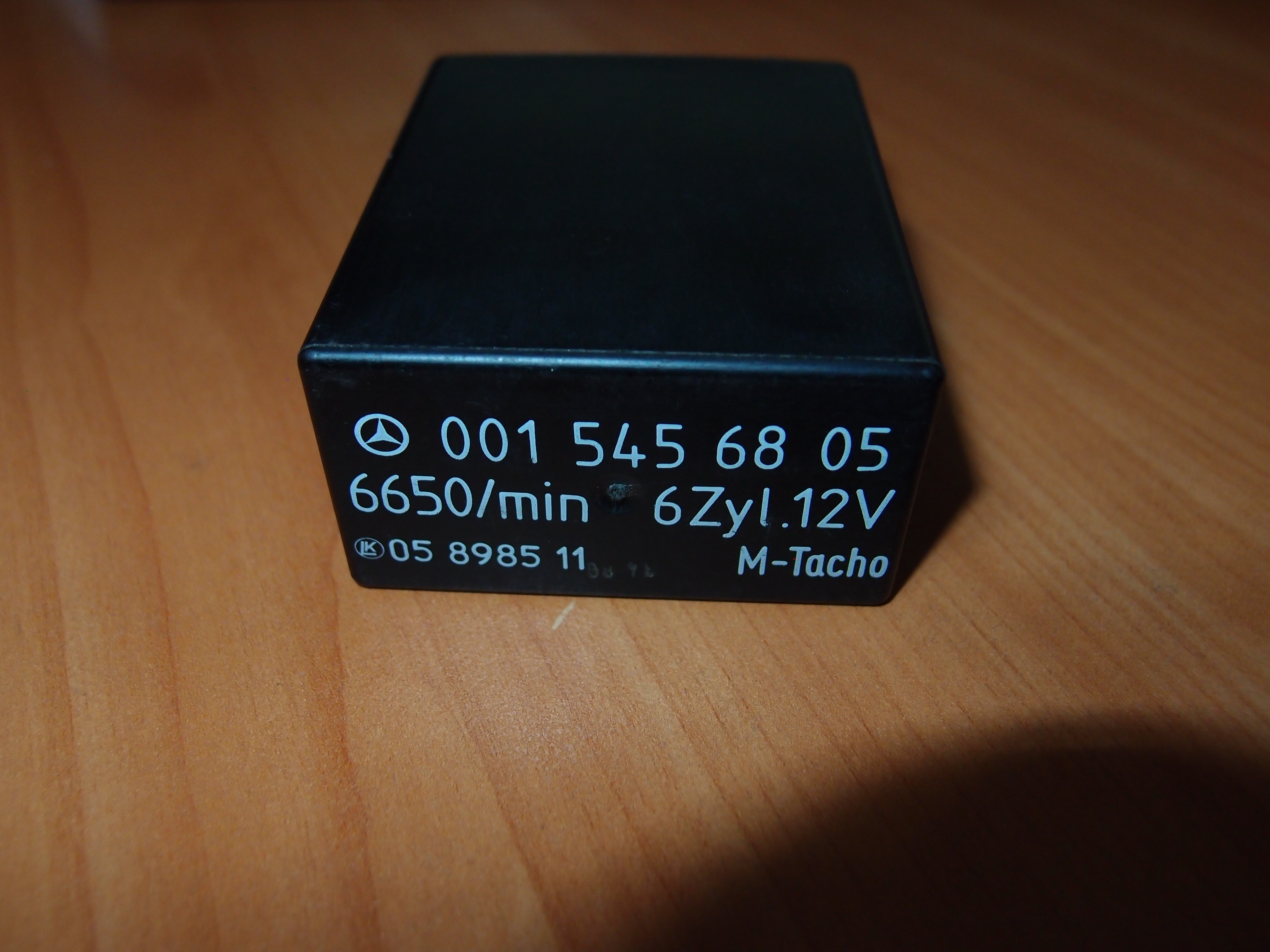

Тоже искал схему реле. Нифига не нашел, поиск не рулит.

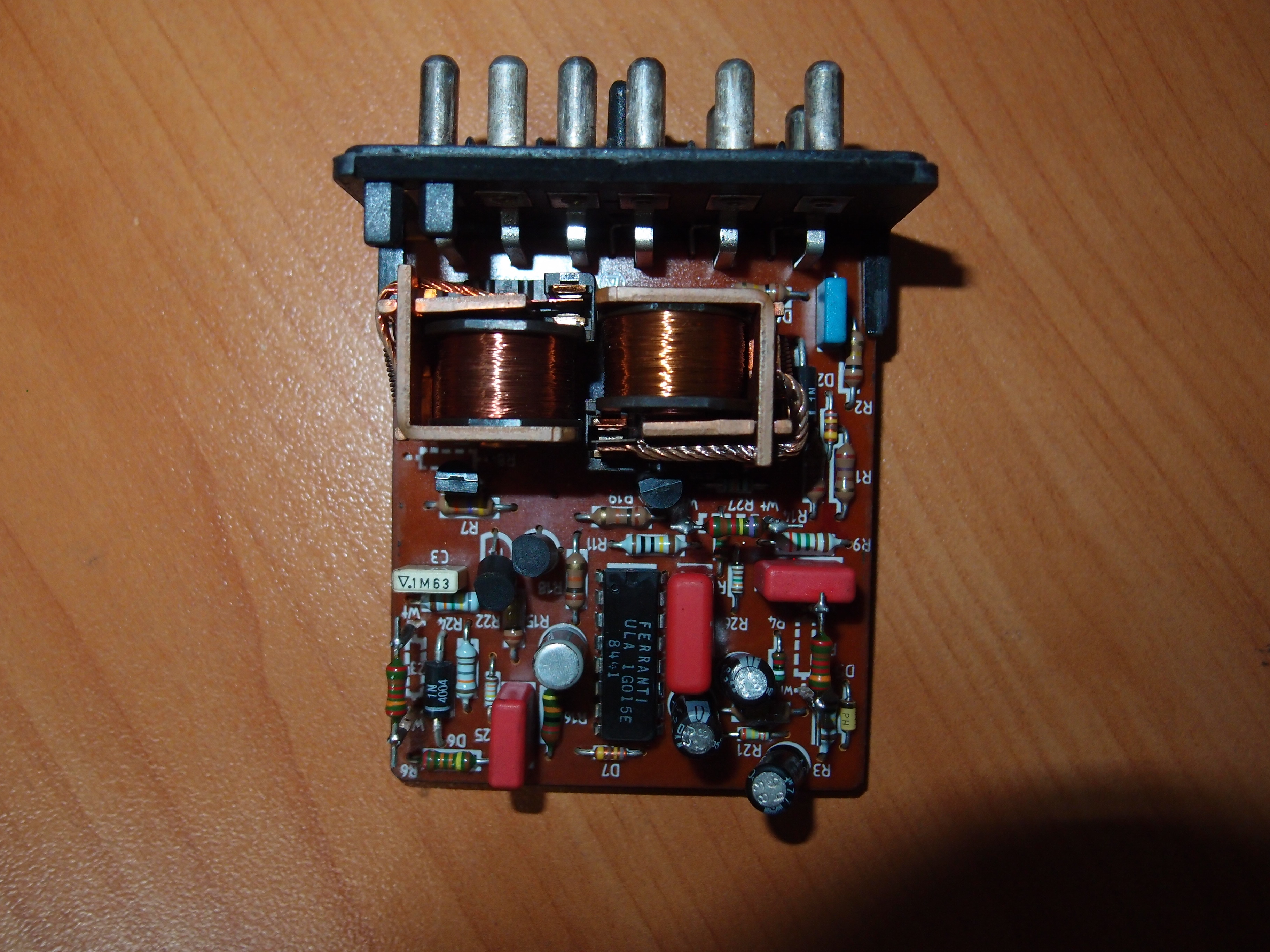

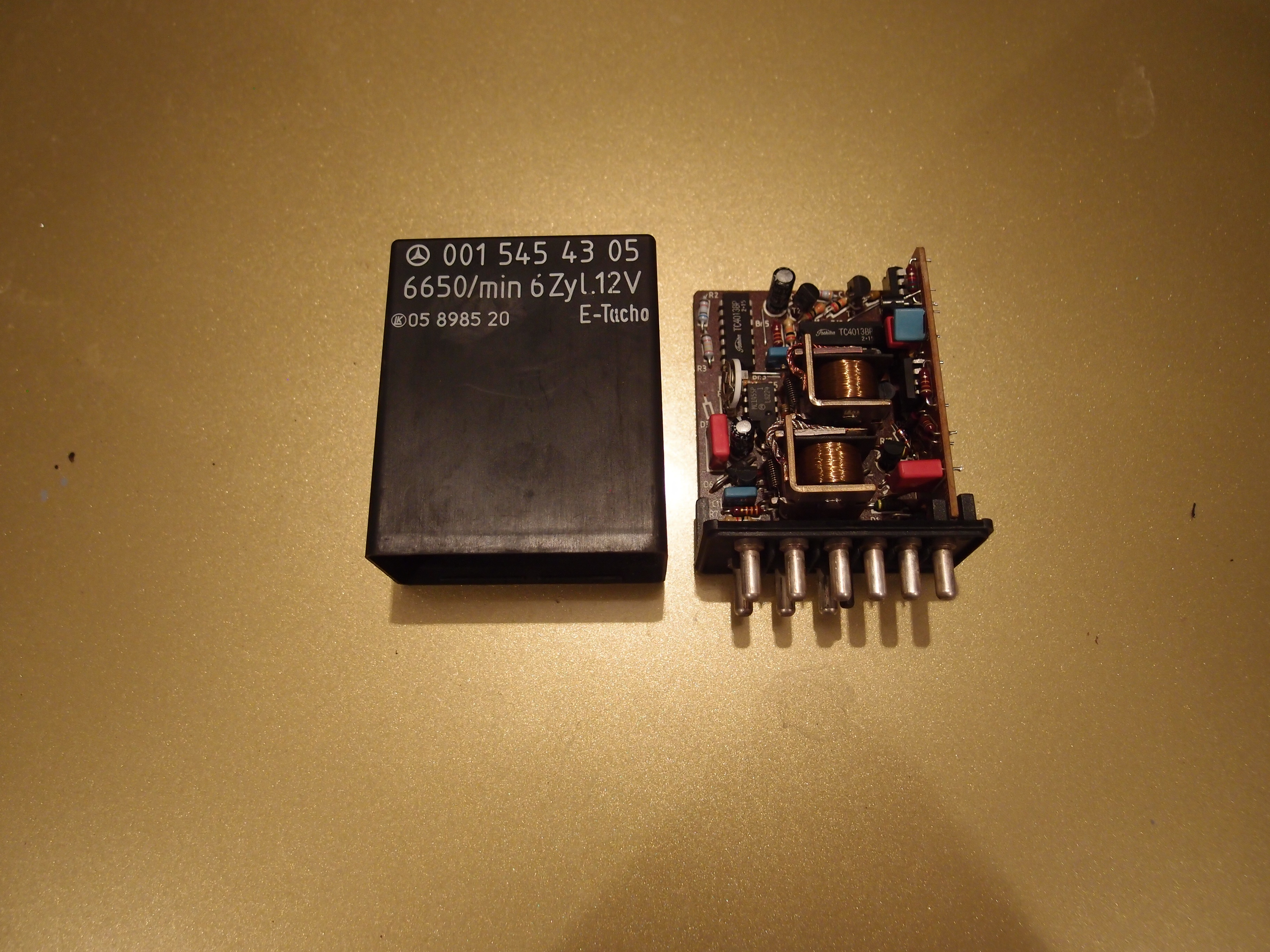

Перерисовывать схему с платы оригинала и искать схемы микросхем - чего то большого желания нет. Ремонтом заниматься все равно не буду, если только пропаять.
Да и компановка релюшек выполнена по разному. У меня их только два вида с разных моторов, а всего - фиг его знает.
P5040710.JPG P5040708.JPG


W126 // 126.022 // 280 SE //110.989 // АКПП 722.307 // 1983 г.

#3 ОФФЛАЙН   zenderdb

zenderdb

    Не шалю, никого не трогаю, починяю примус

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 2912
  • Город:Масква
  • Автомобиль:
    W ЗАЗ 968А

Отправлено 16 July 2013 - 19:35

Автор очевидно имел ввиду схему подключения реле, а не схему самого реле.


Тел.: +7 925 5О5-26-ОЗ
с 15.00 до 00.00

#4 ОФФЛАЙН   МишаМ

МишаМ

    Ветеран

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 1331
  • Город:Темиртау Карагандинской обл. Казахстан
  • Автомобиль:
    W126 M110.022 1983г.

Отправлено 16 July 2013 - 20:10

Автор очевидно имел ввиду схему подключения реле, а не схему самого реле.

Так вроде бы схему скачать не проблема (в той же библиотечке).
А вот схему самого реле....... Помоги найти.


W126 // 126.022 // 280 SE //110.989 // АКПП 722.307 // 1983 г.

#5 ОФФЛАЙН   ЗоМер

ЗоМер

    Легенда форума

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 28972
  • Город:Санкт-Петербург

Отправлено 16 July 2013 - 22:55

А вот схему самого реле....... Помоги найти.

А нафига ? - там ничего не умирает кроме электролитических конденсаторов, и самих исполнительных реле.
И пропайка всей платы.
Удачи !


W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

#6 ОФФЛАЙН   0len

0len

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 70
  • Город:Пушкино
  • Автомобиль:
    w126

Отправлено 17 July 2013 - 00:44

кто сможет ответить именно это реле которое тут , какова его работа ? разве он только с насосом связан у него вроде еще функции есть , типо можно выставить что мотор больше определеной скорости набирать не будет ? хотелось бы узнать про все в этом реле


W126 300SE 1985 белая крыша кузов оранж)

#7 ОФФЛАЙН   Aleks_W126

Aleks_W126

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 70
  • Город:г. Новосибирск

Отправлено 17 July 2013 - 04:55

кто сможет ответить именно это реле которое тут , какова его работа ? разве он только с насосом связан у него вроде еще функции есть , типо можно выставить что мотор больше определеной скорости набирать не будет ? хотелось бы узнать про все в этом реле

На 126 это реле ограничения оборотов двигателя и режима ПХХ.
По поводу схемы - необходимо именно подключение реле ( в файловом архиве, в книгах - схема с реле 6-ти контактным, т.е. там по другому реализован режим ПХХ).
Надо бы схему для реле 001 545 43 05.


Сообщение отредактировал Aleks_W126: 17 July 2013 - 04:56

Mercedes Benz 280SE 1985 г, дв.110.989, акпп 722.300

#8 ОФФЛАЙН   zenderdb

zenderdb

    Не шалю, никого не трогаю, починяю примус

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 2912
  • Город:Масква
  • Автомобиль:
    W ЗАЗ 968А

Отправлено 17 July 2013 - 14:50

На 6 контактном нет ПХХ.


Тел.: +7 925 5О5-26-ОЗ
с 15.00 до 00.00

#9 ОФФЛАЙН   МишаМ

МишаМ

    Ветеран

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 1331
  • Город:Темиртау Карагандинской обл. Казахстан
  • Автомобиль:
    W126 M110.022 1983г.

Отправлено 17 July 2013 - 16:29

А нафига ?

Чтобы что то сломать или отремонтировать, желательно знать как это что то устроено и как работает.

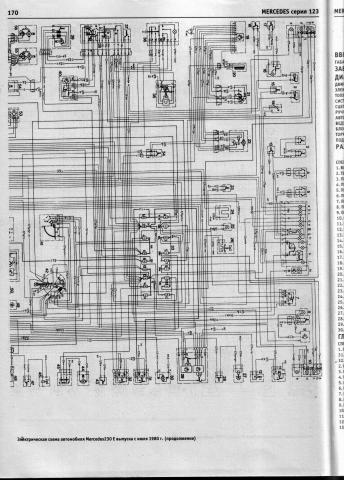

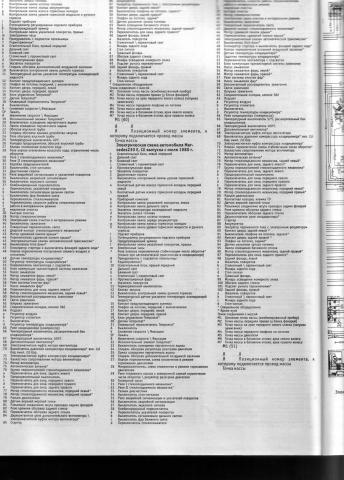

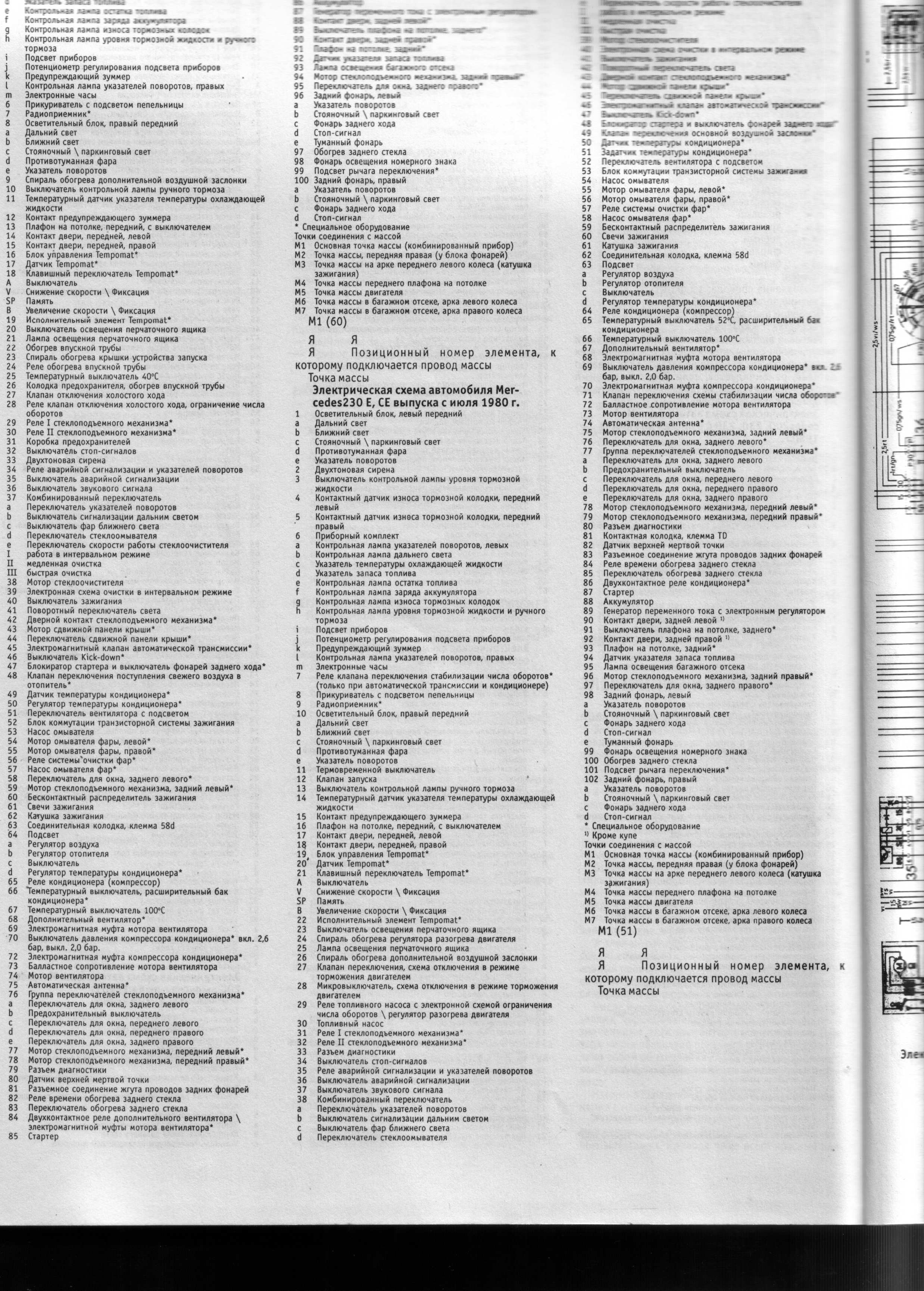

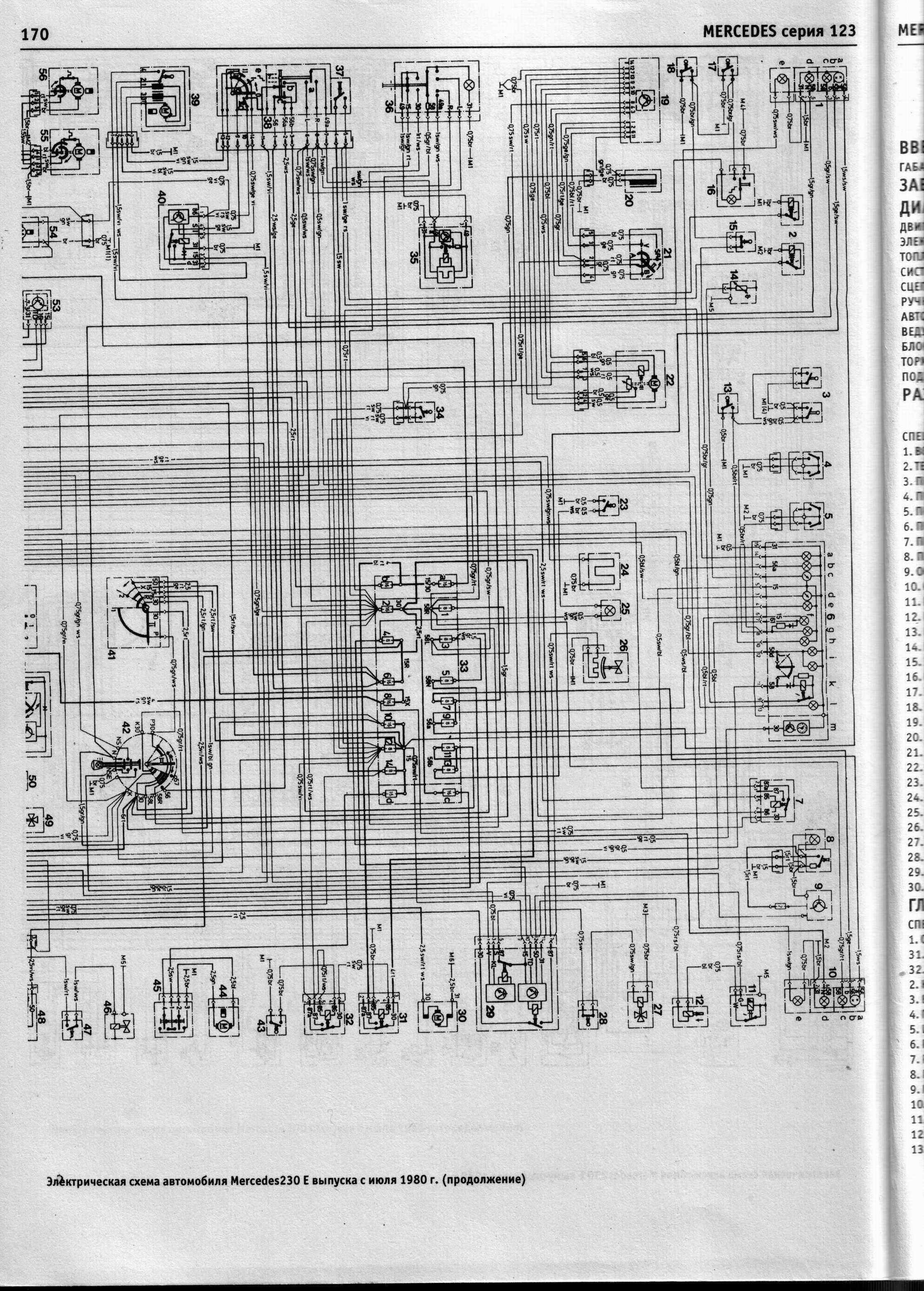

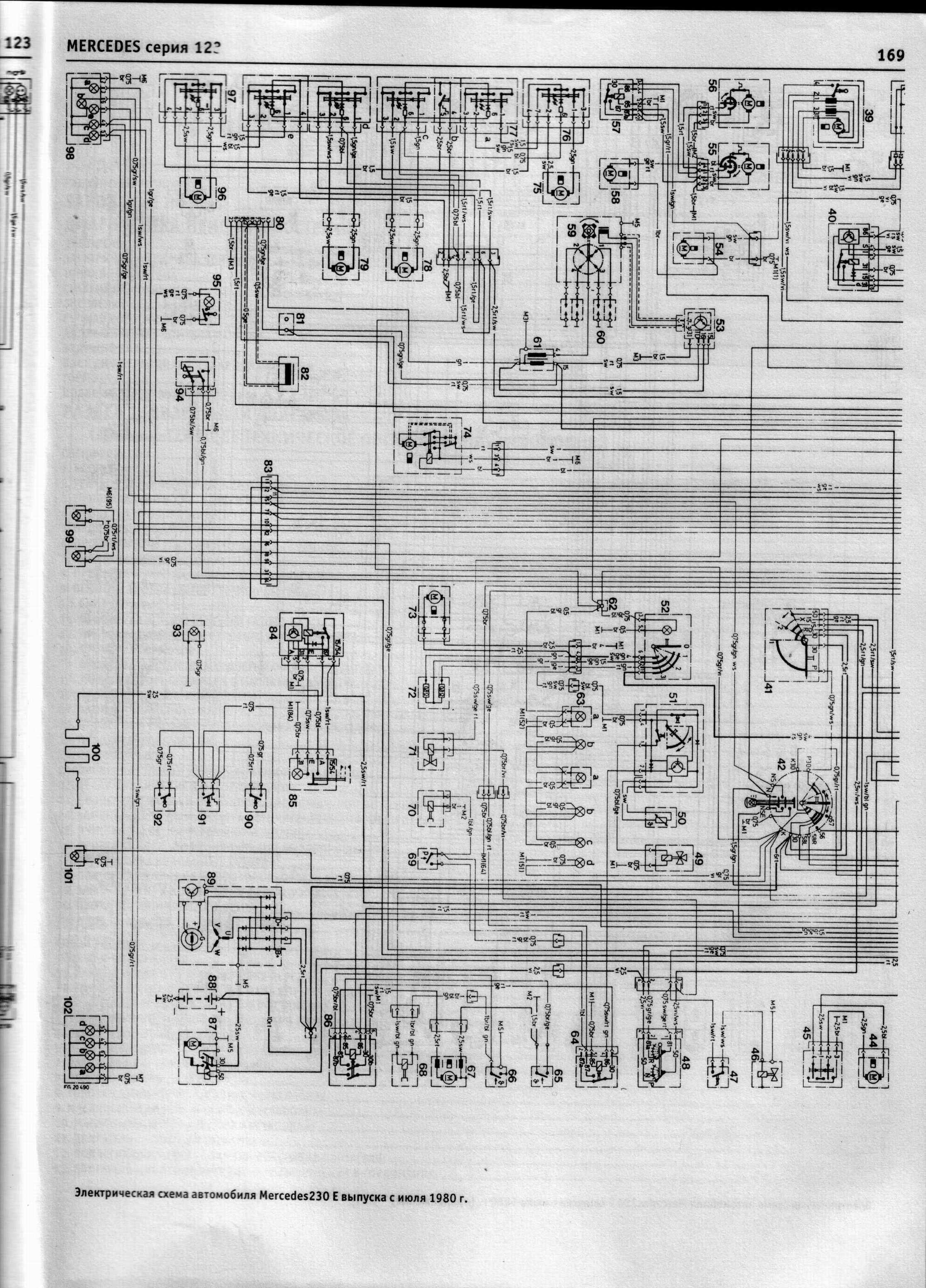

"Нормальной" схемы 126 у меня нет. Есть скан 123. Но думаю с подключением топливного реле разобраться можно (принцип работы одинаков).


W126 // 126.022 // 280 SE //110.989 // АКПП 722.307 // 1983 г.

#10 ОФФЛАЙН   zenderdb

zenderdb

    Не шалю, никого не трогаю, починяю примус

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 2912
  • Город:Масква
  • Автомобиль:
    W ЗАЗ 968А

Отправлено 17 July 2013 - 17:21



Тел.: +7 925 5О5-26-ОЗ
с 15.00 до 00.00

#11 ОФФЛАЙН   Aleks_W126

Aleks_W126

    Мерсовод

  • Пользователи
  • PipPip
  • Cообщений: 70
  • Город:г. Новосибирск

Отправлено 17 July 2013 - 18:06

Благодарю. Под номером 20 - это датчик спидометра?


Сообщение отредактировал Aleks_W126: 17 July 2013 - 18:07

Mercedes Benz 280SE 1985 г, дв.110.989, акпп 722.300

#12 ОФФЛАЙН   krestnord

krestnord

    Люблю старые и дырявые авто))

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 1900
  • Город:Калининград, Севастополь
  • Автомобиль:
    W126 280se АКПП 1979 г.
Гараж Мой гараж

Отправлено 13 August 2013 - 13:32

Всем привет. Ребят скиньте пожалуйста полную схему 280se с 9 контактным реле топливного насоса. от 123 что то похоже но не совсем ясно куда идёт провод от 3го контакта этого реле. На малой схемке вроде как на компрессор кондея.


MB W126 280SE M110.989 АКПП 722.300 1979г.в.

MB W126 380SE M116.963 АКПП 722.301 1985г.в.



#13 ОФФЛАЙН   Hakujin

Hakujin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 156
  • Город:Тюмень
  • Автомобиль:
    W126

Отправлено 29 August 2013 - 08:42

Если не забуду, отсканирую с книжки схему на 126 и выложу тут.


MB W126 280SE 5ст. МКПП

#14 ОФФЛАЙН   w123fanclub

w123fanclub

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 258
  • Город:Москвабад
  • Автомобиль:
    123

Отправлено 10 April 2014 - 22:28

Если не забуду, отсканирую с книжки схему на 126 и выложу тут.



Забыл? :biggrin:



#15 ОФФЛАЙН   krestnord

krestnord

    Люблю старые и дырявые авто))

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 1900
  • Город:Калининград, Севастополь
  • Автомобиль:
    W126 280se АКПП 1979 г.
Гараж Мой гараж

Отправлено 09 June 2014 - 15:51

Забыл? :biggrin:

похоже что да :hitrost: с третьим контактом разобрался, что он идёт каким то образом на муфту компрессора кондея.


MB W126 280SE M110.989 АКПП 722.300 1979г.в.

MB W126 380SE M116.963 АКПП 722.301 1985г.в.



#16 ОФФЛАЙН   Salomon

Salomon

    Легенда форума

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 9964
  • Город:Москва
  • Автомобиль:
    W126
Гараж Мой гараж

Отправлено 09 June 2014 - 22:10

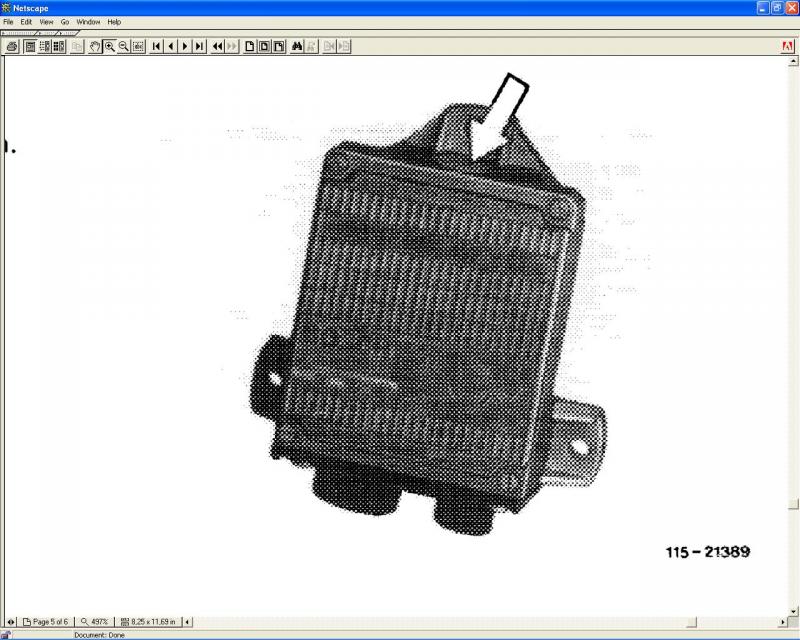

блин ну жайте кто нибудь схему этого реле и камутатора


БомжЫ на АэмжЫ
Двигатель 110.989 12 013031
Трансмиссия 722.300 02 189155
Цвет кузова 473 брызги шампанского металлик
Отделка салона 933
Powered by Sheremet

#17 ОФФЛАЙН   Hakujin

Hakujin

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 156
  • Город:Тюмень
  • Автомобиль:
    W126

Отправлено 13 June 2015 - 22:00

Забыл? :biggrin:

Черт, и правда забыл...
Если опять не забуду, то отсканирую....


MB W126 280SE 5ст. МКПП

#18 ОФФЛАЙН   krestnord

krestnord

    Люблю старые и дырявые авто))

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 1900
  • Город:Калининград, Севастополь
  • Автомобиль:
    W126 280se АКПП 1979 г.
Гараж Мой гараж

Отправлено 15 June 2015 - 03:26

Черт, и правда забыл...
Если опять не забуду, то отсканирую....

Мы всё ещё ждём :twisted: по своему вопросу разобрался. Климу подключил, но ещё не проверял)


MB W126 280SE M110.989 АКПП 722.300 1979г.в.

MB W126 380SE M116.963 АКПП 722.301 1985г.в.
