Сообщений в теме: 15

[persona_non_grata]

1. Как идёт плюсовой кабель от аккумулятора через кузов и куда в салоне прикручен (две клеммы под болты, одна больше, вторая меньше)?



2. Масса бензонасоса идёт вдоль бензобака и прикручена к заднему левому брызговику или куда-то дальше в жгуте проводов идёт? И какого цвета и сечения этот провод?

[zenderdb]

От аккумулятора провод идет на стартер. От стартера жгут на генератор и соединительную коробку на левом лонжероне. Оттуда через дырку за АКБ в салон и через весь моторный щит в предохранители.



К брызговику. Масса всегда коричневая. Посмотри на насосе какого он цвета и сечения.



ПС Вся информация о w123 (на немецком), 655MB не помогает?

Сообщение отредактировал zenderdb: 13 August 2013 - 13:18

[persona_non_grata]

Спасибо, с бензонасосом более-менее понятно. С плюсом не очень, буду в гараже посмотрю точнее. Провода порезаны на куски, тех, которые вдоль бензобака, вообще нет.

ПС Вся информация о w123 (на немецком), 655MB не помогает?

С проводкой там не очень понятно.

[zenderdb]

http://www.elcats.ru...aspx?M...D0?з 1



Только это картинка не для 110 мотора, но смысл тот же. На 110 все провода, а соответственно гена, стартер, соединительная коробка и АКБ с одной стороны - справа.

[persona_non_grata]

С этим вроде почти разобрался.



Следующий вопрос. Провод от акпп 722.309, один проводок идёт из одной стороны коробки в другую сторону, с ним всё ясно.
А вот под капот выходит четырёх-контактный разъём, он куда?
И ещё 2 провода, я так понял, на кикдаун?

[zenderdb]

Который с одной стороны на другую, это и есть кикдаун.
4 контактный. два провода на лампы заднего хода и два на стартер.

[persona_non_grata]

А, понял, тот, который из одной стороны в другую идёт через кнопку кикдауна?

[persona_non_grata]

И 4-х контактный, он под капотом соединяется или куда-то в салон заходит?
Если под капотом, то откуда ответные провода выходят?

[zenderdb]

В салон. В тоннеле дырка есть. А разъем за обшивкой в районе изгиба бороды.

[persona_non_grata]

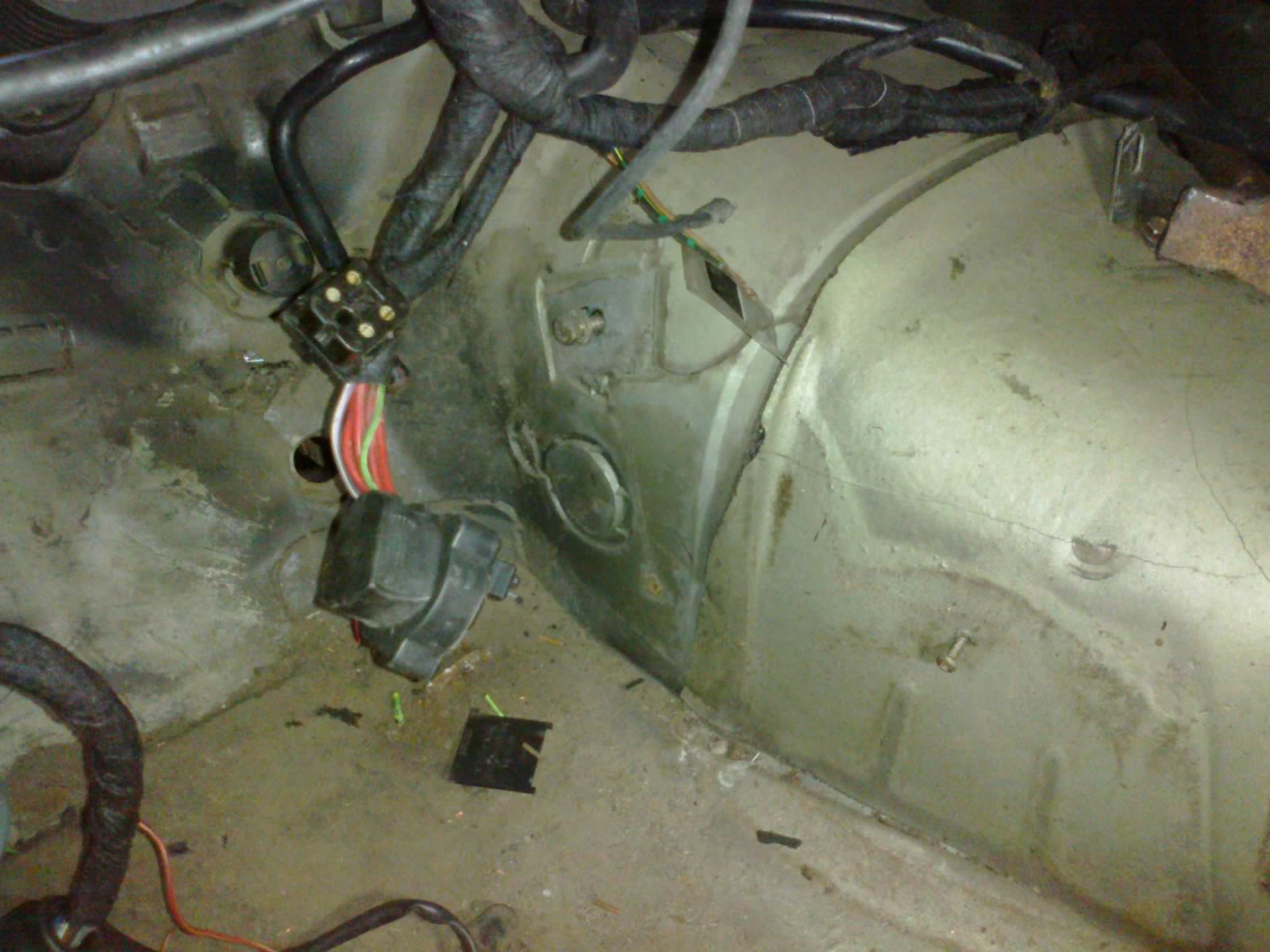

Судя по длине кабеля и месту, где его порезали, дырка должна быть тут, по центру фотки, под болтом для печки, где круглая выштамповка в шумоизоляции? Кузов от 2.4 дизеля с механикой.

[zenderdb]

Точна.

[persona_non_grata]

Спасибо, буду сверлить.

[persona_non_grata]

Нужен ли датчик, который прикруивается к переднему маховику?
Если нужен, то куда разъём втыкается? Что-то я лишних проводов не вижу, к которым бы его можно было подключить.

[mal6377]

Нужен ли датчик, который прикруивается к переднему маховику?
Если нужен, то куда разъём втыкается? Что-то я лишних проводов не вижу, к которым бы его можно было подключить.

этот датчик нужен для стенда оригинального (хофман)
для работы машины он не используется

Сообщение отредактировал mal6377: 24 August 2013 - 18:05

[persona_non_grata]

Ну допустим не нужен, тогда если его прикрутить, то куда разъём должен крепиться?

[zenderdb]

В диагностический разъем.
