Привет всем! Проблема такая, оторвался штекер который подключается к концевику дросельной заслонки, теперь не знаю как подсоединить, там имеются 2 коричнево желтых вместе идут, бело зеленый и корчневый и клема куда они подсоединяются пронумерована 1 2 3, подскажите как подсоединить?
срочно нужна схема
Автор
kappa83
, 14 Nov 2013 22:32
Сообщений в теме: 11
#1
ОФФЛАЙН
kappa83
-
- Мерсоводы
-
- Cообщений: 334
Мерсоактивист
- Город:Житикара
-
Автомобиль:
W124, 200E, 1992
Отправлено 14 November 2013 - 22:32
W124 200E М102.963 4МКПП 1992г серебро
#2
ОФФЛАЙН
KOTYARA
-
- Мерсоводы
-
- Cообщений: 4523
Легенда форума
- Город:Питер
-
Автомобиль:
Мерседес
Отправлено 14 November 2013 - 23:19
Привет всем! Проблема такая, оторвался штекер который подключается к концевику дросельной заслонки, теперь не знаю как подсоединить, там имеются 2 коричнево желтых вместе идут, бело зеленый и корчневый и клема куда они подсоединяются пронумерована 1 2 3, подскажите как подсоединить?
там просто ...в середине земля (коричневый) ... там где пара проводов(один зажигание+ке) на одном контакте -то тот к нормально замкнутому контакту дросселя - холостой ход короче
ну а второй к ке (полная нагрузка )
и если тестером прозвонишь будет на фишке +12 0 + 12 .... работу датчиков на колодке смотри
Сообщение отредактировал KOTYARA: 14 November 2013 - 23:19
регулировка и ремонт впрыска KE-Jetronik 8-952-368-51-41
#3
ОФФЛАЙН
evgeniy_rozhd
-
- Мерсоводы
-
- Cообщений: 1253
Ветеран
- Город:Украина, Черновцы
-
Автомобиль:
W201.
Отправлено 14 November 2013 - 23:53
Привет.

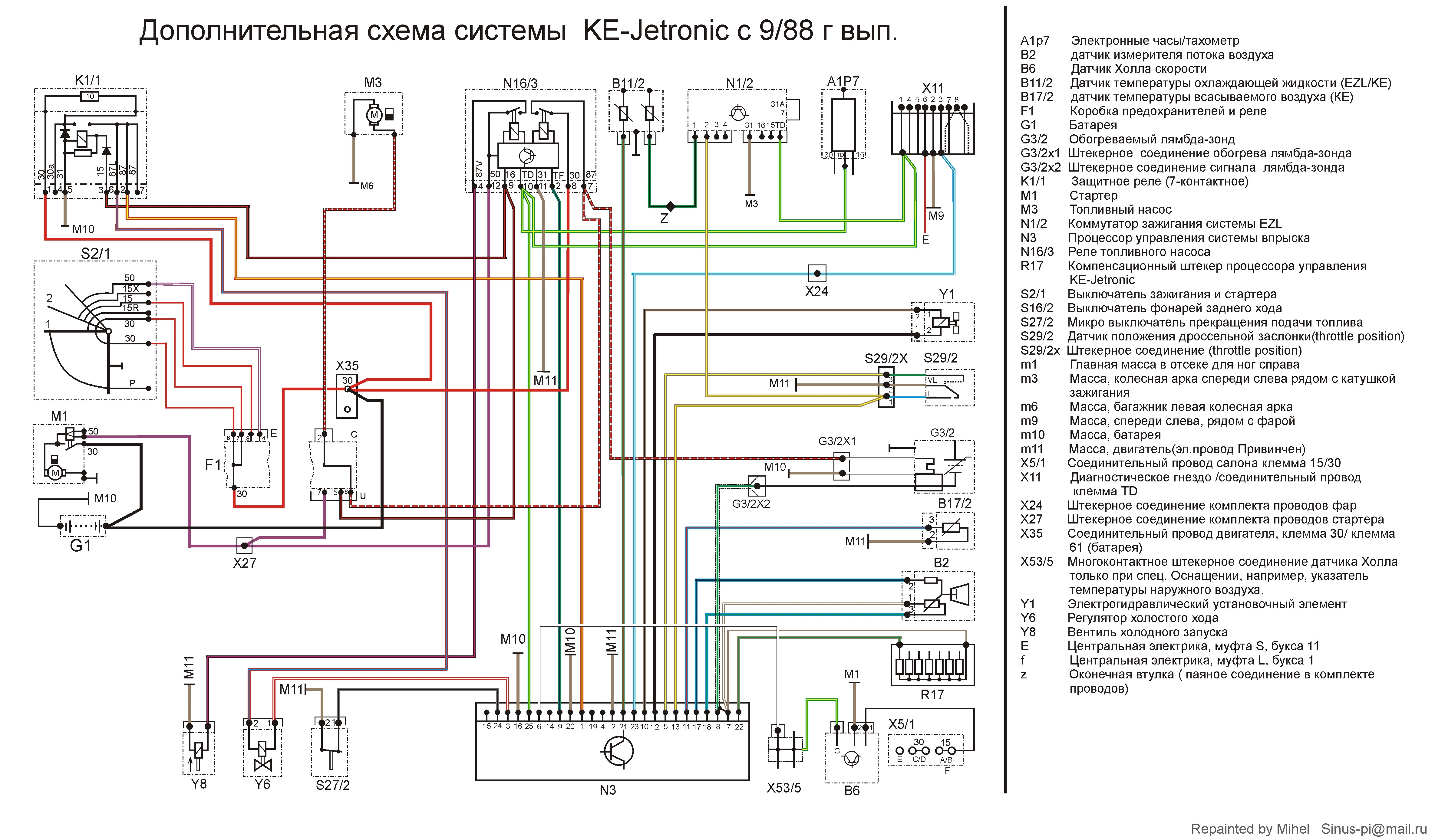

Это от моей машины, но думаю подойдёт. Увеличь изображение и увидишь цифровые обозначения контактов ДПДЗ.
Удачи.
180Е 1991 АКПП
#4
ОФФЛАЙН
лехаглазково
-
- Пользователи
-
- Cообщений: 158
Мерсовод
- Город:Иркутск
-
Автомобиль:
w126
Отправлено 15 November 2013 - 08:10
Привет.
Это от моей машины, но думаю подойдёт. Увеличь изображение и увидишь цифровые обозначения контактов ДПДЗ.
Удачи.
Евгений,а где вы берете такие чудесные схемы в цвете?Поделитесь ссылкой,плииз!
Мерседес 126 300SE,1990 год
#5
ОФФЛАЙН
Бадик
-
- Мерсоводы
-
- Cообщений: 1800
Ветеран
- Город:РБ.Гомельская обл. г.Речица
-
Автомобиль:
w124 wdb1241201A021177
Отправлено 15 November 2013 - 08:29
Эти схемы есть в каждом мануале по конкретному автомобилю.Евгений,а где вы берете такие чудесные схемы в цвете?Поделитесь ссылкой,плииз!
Мерседес-Бенц клуб Беларуси
w201 190Е 1985г. 2,0 kе-jetronic 4 мкпп WDB2010241A203743 - продан
w201 190D 1986г. 2,0 - продан
w201 190Е 1983г. 2,3 kе-jetronic 5 мкпп wdb20102410017362 - распилен
w201 190E 1985г. 2.0 kе-jetronic АКПП WDB2010241F146949 - продан
w201 190E 1985г. 2.0 kе-jetronic 4 МКПП wdb2010241f158937
w124 сарайка дизелек 601 5МКПП продан
w124 200D 1985г. 2.0 diesel 4 МКПП wdb1241201A021177
+3754четыре74восемь653пять
Виктор - еслиЧо! (с)
#6
ОФФЛАЙН
лехаглазково
-
- Пользователи
-
- Cообщений: 158
Мерсовод
- Город:Иркутск
-
Автомобиль:
w126
Отправлено 15 November 2013 - 09:03
Эти схемы есть в каждом мануале по конкретному автомобилю.
А его где найти,мануал этот?
Мерседес 126 300SE,1990 год
#7
ОФФЛАЙН
Бадик
-
- Мерсоводы
-
- Cообщений: 1800
Ветеран
- Город:РБ.Гомельская обл. г.Речица
-
Автомобиль:
w124 wdb1241201A021177
Отправлено 15 November 2013 - 09:19
http://mbclub.by/for...wforum.php?f=68А его где найти,мануал этот?
http://forum.benzua....hp?f=97&t=18999
Сообщение отредактировал Бадик: 15 November 2013 - 09:22
Мерседес-Бенц клуб Беларуси
w201 190Е 1985г. 2,0 kе-jetronic 4 мкпп WDB2010241A203743 - продан
w201 190D 1986г. 2,0 - продан
w201 190Е 1983г. 2,3 kе-jetronic 5 мкпп wdb20102410017362 - распилен
w201 190E 1985г. 2.0 kе-jetronic АКПП WDB2010241F146949 - продан
w201 190E 1985г. 2.0 kе-jetronic 4 МКПП wdb2010241f158937
w124 сарайка дизелек 601 5МКПП продан
w124 200D 1985г. 2.0 diesel 4 МКПП wdb1241201A021177
+3754четыре74восемь653пять
Виктор - еслиЧо! (с)
#8
ОФФЛАЙН
kappa83
-
- Мерсоводы
-
- Cообщений: 334
Мерсоактивист
- Город:Житикара
-
Автомобиль:
W124, 200E, 1992
Отправлено 15 November 2013 - 09:44
Ребят спасибо!!!! Пойду подсоединять!!!
W124 200E М102.963 4МКПП 1992г серебро
#9
ОФФЛАЙН
лехаглазково
-
- Пользователи
-
- Cообщений: 158
Мерсовод
- Город:Иркутск
-
Автомобиль:
w126
Отправлено 15 November 2013 - 09:54
Для просмотра ссылок или изображений в данном разделе, у Вас должно быть не менее 15 сообщение(ий). Сейчас у Вас 0 сообщение(ий)
Подробнее: http://mercedesforum...s-129/w126-244/ Форум Mercedes © mercedesforum.ru
Мерседес 126 300SE,1990 год
#10
ОФФЛАЙН
Бадик
-
- Мерсоводы
-
- Cообщений: 1800
Ветеран
- Город:РБ.Гомельская обл. г.Речица
-
Автомобиль:
w124 wdb1241201A021177
Отправлено 15 November 2013 - 09:58
Эти правила придумал не я. А вообще, Гугл и Яндекс никто не отменялДля просмотра ссылок или изображений в данном разделе, у Вас должно быть не менее 15 сообщение(ий). Сейчас у Вас 0 сообщение(ий)
Подробнее: http://mercedesforum...s-129/w126-244/ Форум Mercedes © mercedesforum.ru
Мерседес-Бенц клуб Беларуси
w201 190Е 1985г. 2,0 kе-jetronic 4 мкпп WDB2010241A203743 - продан
w201 190D 1986г. 2,0 - продан
w201 190Е 1983г. 2,3 kе-jetronic 5 мкпп wdb20102410017362 - распилен
w201 190E 1985г. 2.0 kе-jetronic АКПП WDB2010241F146949 - продан
w201 190E 1985г. 2.0 kе-jetronic 4 МКПП wdb2010241f158937
w124 сарайка дизелек 601 5МКПП продан
w124 200D 1985г. 2.0 diesel 4 МКПП wdb1241201A021177
+3754четыре74восемь653пять
Виктор - еслиЧо! (с)
#11
ОФФЛАЙН
evgeniy_rozhd
-
- Мерсоводы
-
- Cообщений: 1253
Ветеран
- Город:Украина, Черновцы
-
Автомобиль:
W201.
Отправлено 15 November 2013 - 10:03
Привет.
Тут тоже гляньА его где найти,мануал этот?
:http://www.oldmerin....u...s&showcat=2
Удачи.
Пардон, подправил на W126...
Сообщение отредактировал evgeniy_rozhd: 15 November 2013 - 10:06
180Е 1991 АКПП
#12
ОФФЛАЙН
лехаглазково
-
- Пользователи
-
- Cообщений: 158
Мерсовод
- Город:Иркутск
-
Автомобиль:
w126
Отправлено 16 November 2013 - 15:52
Привет.
Тут тоже глянь
http://www.oldmerin....u...s&showcat=2
Удачи.
Пардон, подправил на W126...
Спасибо всем,кое что нарыл,не такое красивое,но разобраться можно!!!
