Сообщений в теме: 7

[Андрей21]

Подскажите собратья где копать? Перестал работать спидометр, одометр тоже не считает. Стрелки не прилипшие, пробовал ставить другую панель целиком - безрезультатно. Может у кого есть электросхема панели приборов толковая? Откуда хоть сигнал скорости приходит и по каким проводам? JОтсечки на 4000 об/мин. нет, значит PMS видит скорость машины.

Сообщение отредактировал Андрей21: 18 November 2013 - 22:13

[Доктор Шовхаузен]

чаще всего там ломаются шестерни , пластиковые такие , внутри самого прибора . будь то спидометр или тахометр . но перестаёт работать вся приборка .
фоток в тырнэте полно как разбирать и как чинить .
но может быть и другая причина . начал бы ты со старушки

[Демьян]

если говорит о стрелках "не прилипших" - это дорестайловая приборка
как на фото



и в ней нет "приводов" стрелок как на 210 и рест 202 (в т.ч. переход 95-96)
(беленькие такие, с катушкой и шестеренками)



бумажная схема была, завтра попробую найти цвет провода на спидометр

[Андрей21]

Да, всё верно, дорестайл. Панель как на верхнем фото. За схему буду очень благодарен!

[C.A.T.]

А на дизель с рестайловой приборкой схем нет ? Имеено схемы принципиальной, у меня наверно драйвер привода шагового моторчика дурит, по дорожкам следить нереально... Подключил на столе , на бензиной приборке стрелка работает как надо а на моей дизельной то встанет то нет, с шестернями всё ок. Если они провернулись то она на ноль не станет и будет дергаться. Колдую над своей

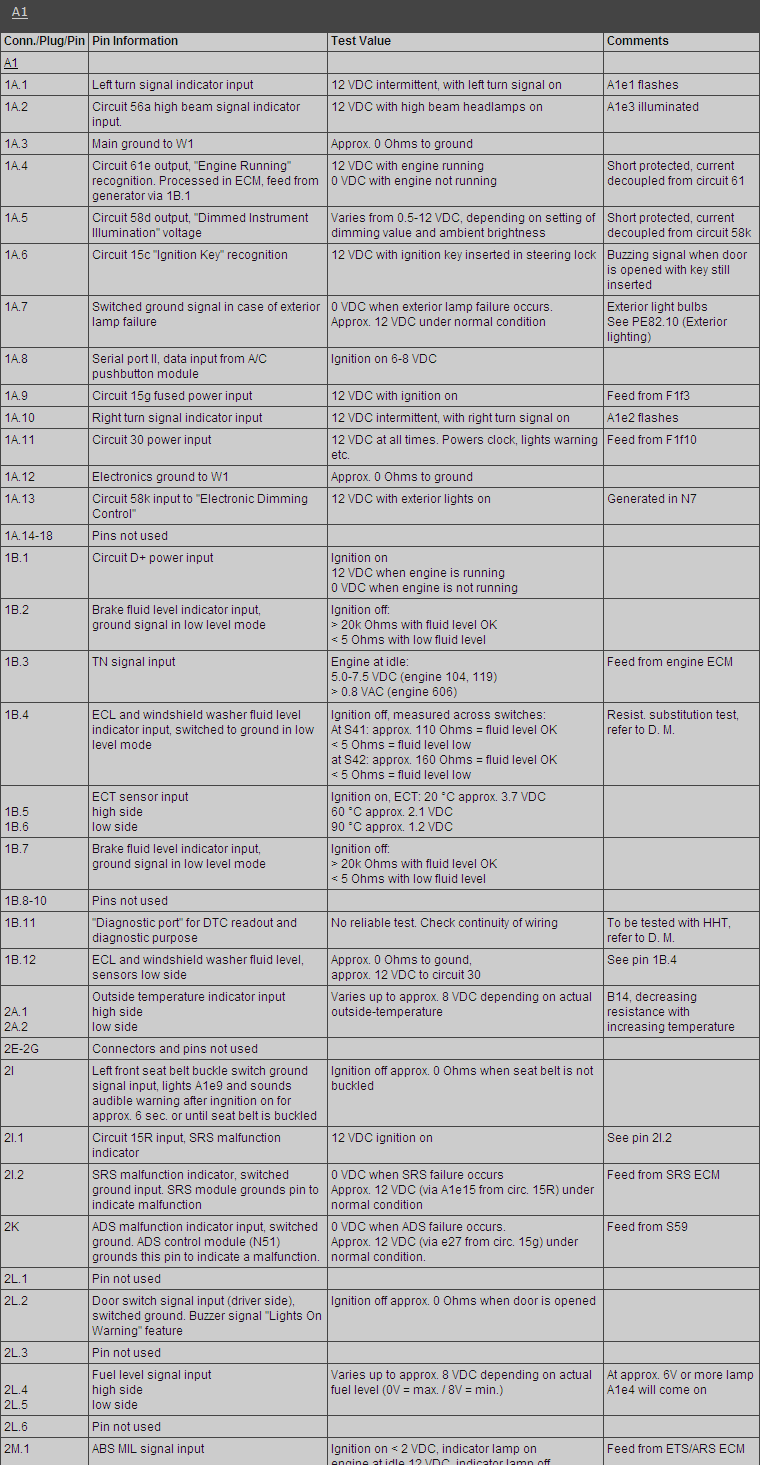

Прикрепленные изображения

•

Прикрепленные файлы

•  ________Wiring_diagram_of_instrument_cluster__CLUS__display_instruments_warning_devices.pdf   649.7К   163 скачиваний

Сообщение отредактировал C.A.T.: 19 November 2013 - 13:59

[Андрей21]

А на дизель с рестайловой приборкой схем нет ?



Посмотрите тут http://mercedes-w201...html/14_2_6.htm
Уважаемый C.A.T. - за схему огромное спасибо, только хоть убей не могу понять какой же провод идёт на сигнал спидометра, я так понял это провода 3,4 либо 5 в блоке А1p8 ? я прав?

[Андрей21]

Проблема ушла после того как отсоединил провод сигнала скорости от магнитолы. С чем это связано ума не приложу, раньше ведь работало? Магнитола блаупункт из свежих.
Теперь другая задумка - сделать проводку на купленную приборку с датчиком темп. Может кто знает схемку подключения на w202?

Сообщение отредактировал Андрей21: 20 November 2013 - 22:04

[Андрей21]

Проблема ушла после того как отсоединил провод сигнала скорости от магнитолы. С чем это связано ума не приложу, раньше ведь работало? Магнитола блаупункт из свежих.
Теперь другая задумка - сделать проводку на купленную приборку с датчиком темп. Может кто знает схемку подключения на w202?

Причина была в том, что магнитола по какой-то причине при движении давала 12В на провод сигнала скорости к приборке. Отсоединил этот провод от майфуна, заменил спидометр (старый сгорел видимо от перегруза) и всё заработало.
Про датчик температуры - просто вставляем блок дисплеятермометра в приборку и кидаем провдоку на датчик (от 2115). Клеммы на датчик - А1 и А2 в правом по ходу разъёме приборки. Всё работает.
