Сообщений в теме: 22

[nikola460]

Всем привет, подскажите, где можно найти цветную электросхему для АКПП первой серии.

[КРУТИЛЬНИК]

Всем привет, подскажите, где можно найти цветную электросхему для АКПП первой серии.



так там схема из 7 проводом ..или вы про какую то другую первую серию??

[budulay]

Всем привет, подскажите, где можно найти цветную электросхему для АКПП первой серии.

в первой серии один соленоид - кикдауна, включается кнопкой под педалью газа, а также из электрики блок блокировки стартера и включения ламп заднего хода находится около тяги переключения передач

[Leop]

И ещё что за автомат 720.1 ?? Может 722.1** ? Электрики там, как уже сказали: блокировка стартера, задний ход и провод на клапан Кикдауна.

Сообщение отредактировал Leop: 29 November 2013 - 15:04

[nikola460]

И ещё что за автомат 720.1 ?? Может 722.1** ? Электрики там, как уже сказали: блокировка стартера, задний ход и провод на клапан Кикдауна.

Вот и нужна эта схема с указанием цветов проводов. Провод с кнопки под педалью куда на АКПП подключается? И что там + идёт? Блокировку стартёра я вычислю, задн ход тоже. Четвёртая фишка -что? Я вырезал всё с кусками проводов, сечас надо всё это запитать.

[zenderdb]

Схем по коробкам не бывает, бывает схема по автомобилю.
Кикдаун черный провод. Вкл. сзади АКПП в гнездо клапана. Оно отдельно от лягушки.

[nikola460]

Коробка такая, по виду схожа с АКПП 1 серии, но на легковые не ставилась. Я взял кулису, тяги и проводку с АКПП от 116 мерса. Нужно доходчиво объяснить куда какой провод цеплять. С электрикой не очень дружу. А если там всё так просто о дайте кто-нить распиновку 4 контактного разъёма. И у меня над ним ещё стоит датчик, с круглой фишкой , как на датчике температуры.

[zenderdb]

Разговор немого с глухим получается. Это туда не ставилось, это взял от туда.
Датчик с фишкой!? Откуда на 1 серии какой-то датчик?
Фото давай.

[nikola460]

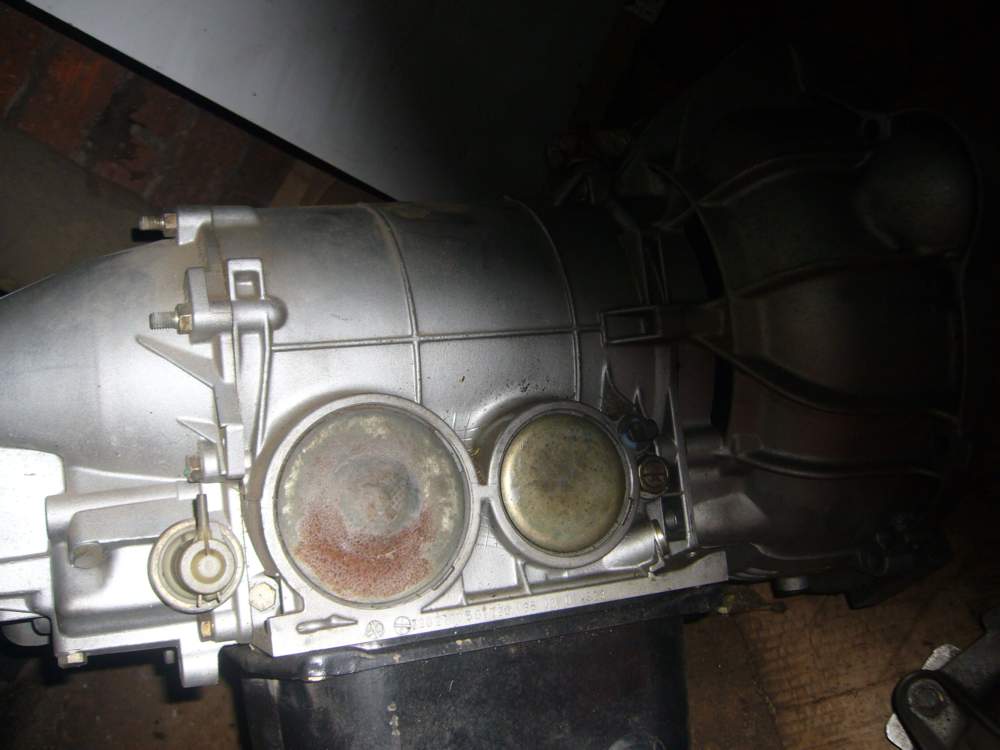

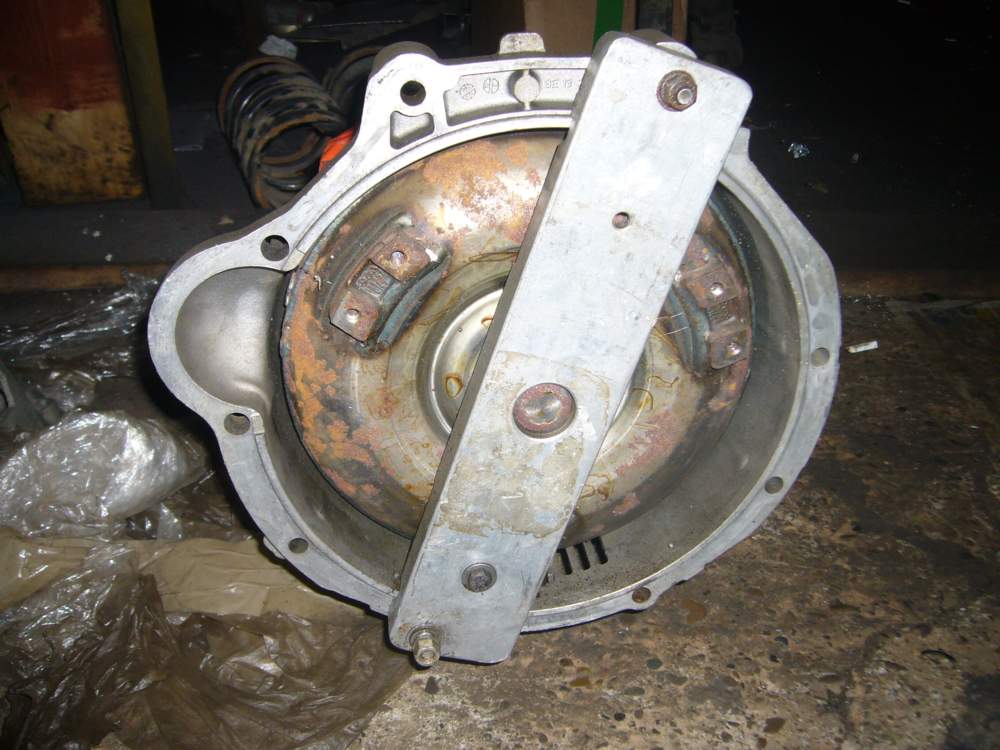

Вот фото. Покажите, куда идёт чёрный провод кикдауна. Я снимал с 116 мерса, там этот провод идёт в большой разъём , где 4 контакта, сзади АКПП ничего не обнаружил. Справа сзади вакуумный регулятор. И ещё с правой стороны коробки на 116 мерсе , в районе стыка с колоколом шёл проводок зелёный с чёрным. На моей АКПП там просто заглушка.

Прикрепленные изображения

•
•
•

[nikola460]

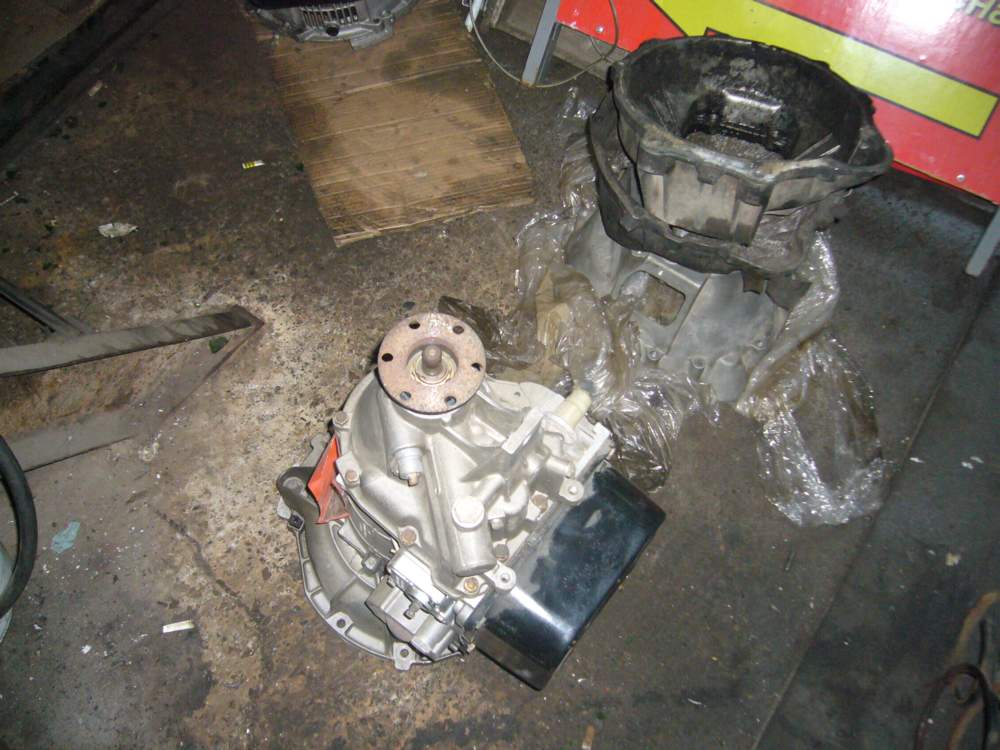

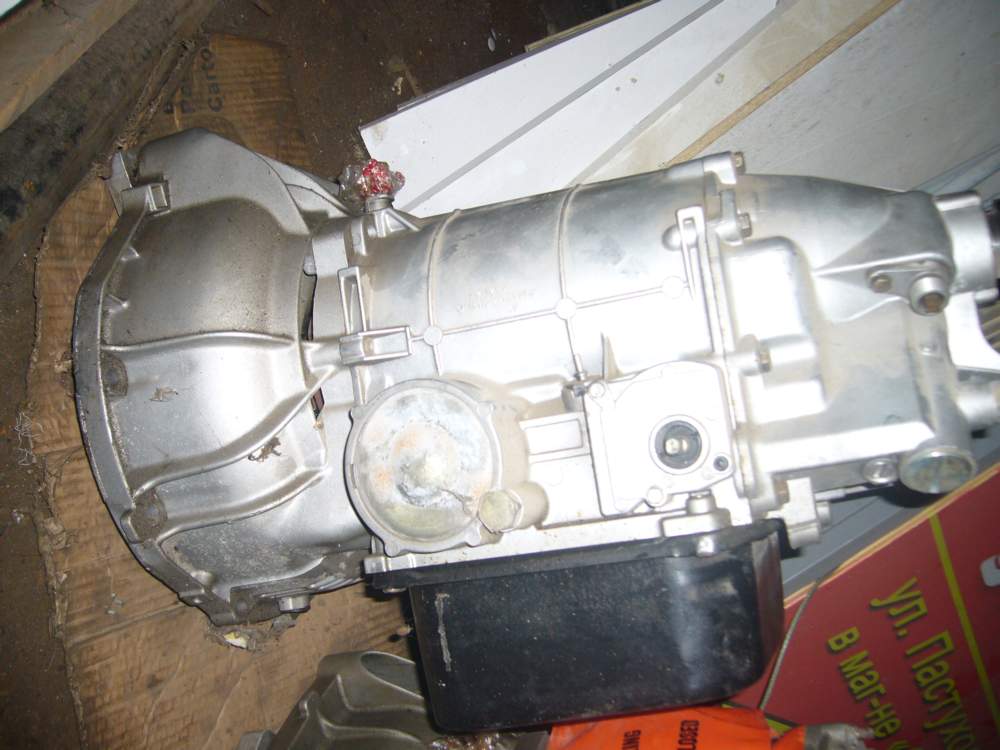

Ещё.

Прикрепленные изображения

•
•

[nikola460]

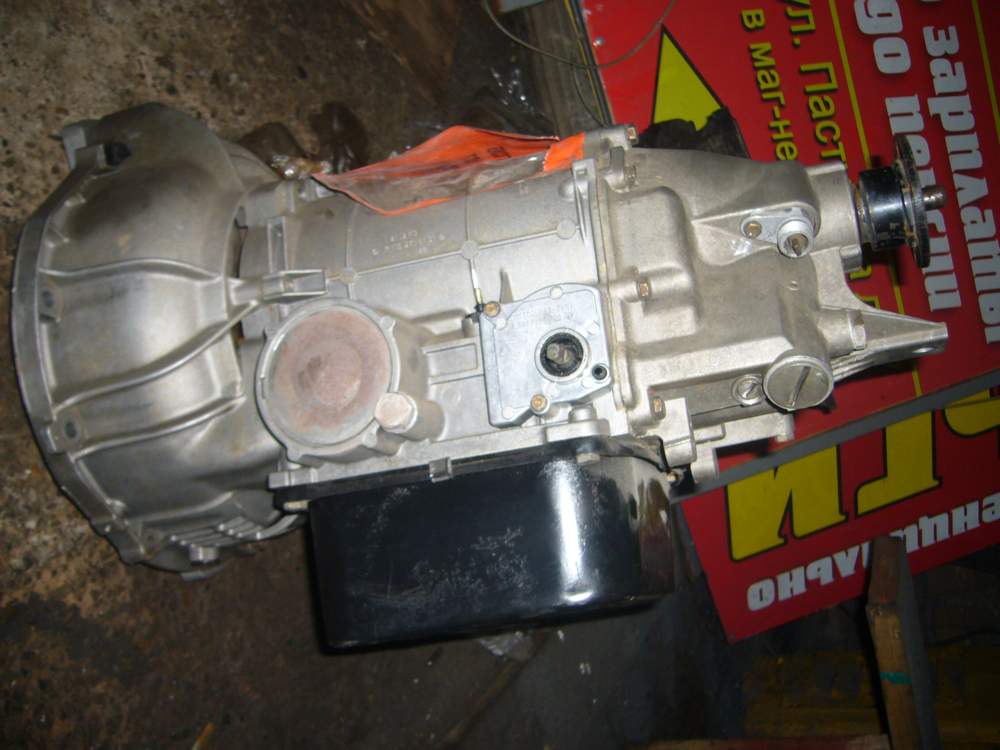

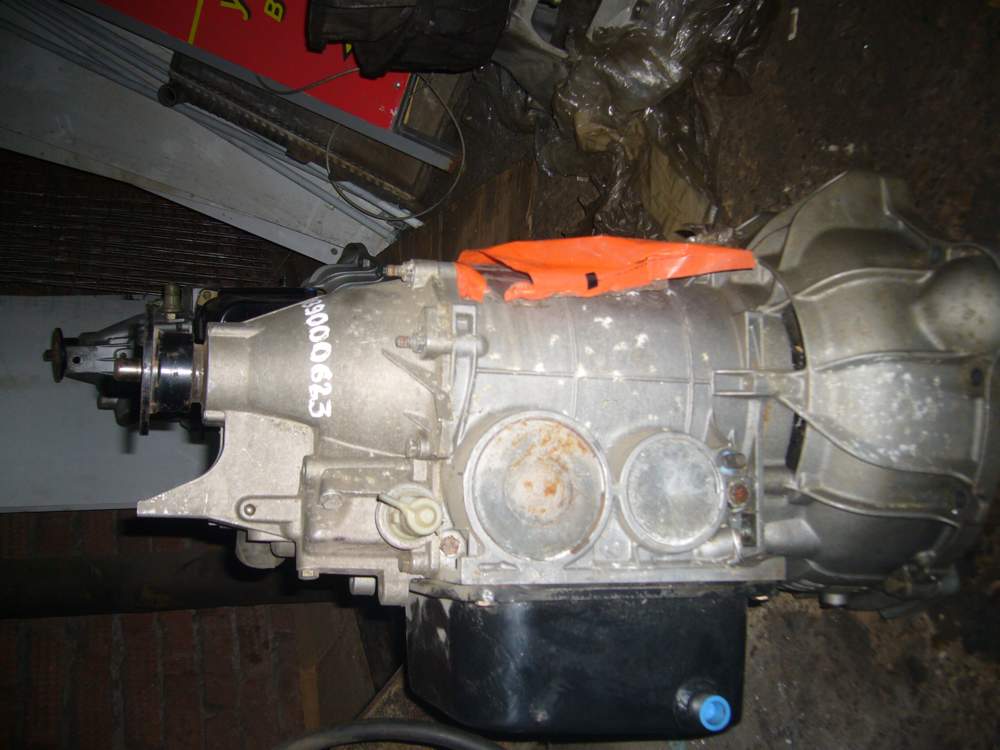

. Фотки еле грузятся. С акпп дела не имел, поэтому заранее звиняйте.

Прикрепленные изображения

•

[zenderdb]



Наклонная отливка с заглушкой, которая смотрит вперед под осью рычага тяги газа.
Там должен стоять клапан кикдауна. Его нет. Будет клапан поймешь куда подключать.

[baron164]

http://www.oldmerin....howtopic=149931
извини,интернет тормозит,поэтому дописываю.
на фото-провод на клапан Кик дауна.и сам клапан обведены.по блокировка стартера, задний ход в теме поэтому повторять не буду.
удачи

Прикрепленные изображения

•

Сообщение отредактировал baron164: 29 November 2013 - 23:28

[nikola460]

http://www.oldmerin....howtopic=149931
извини,интернет тормозит,поэтому дописываю.
на фото-провод на клапан Кик дауна.и сам клапан обведены.по блокировка стартера, задний ход в теме поэтому повторять не буду.
удачи

Спасибо! А то говорилось в задней части, а он в передней. Сниму и его с акпп 116 мерса. Дальше , думаю разберусь.

[baron164]

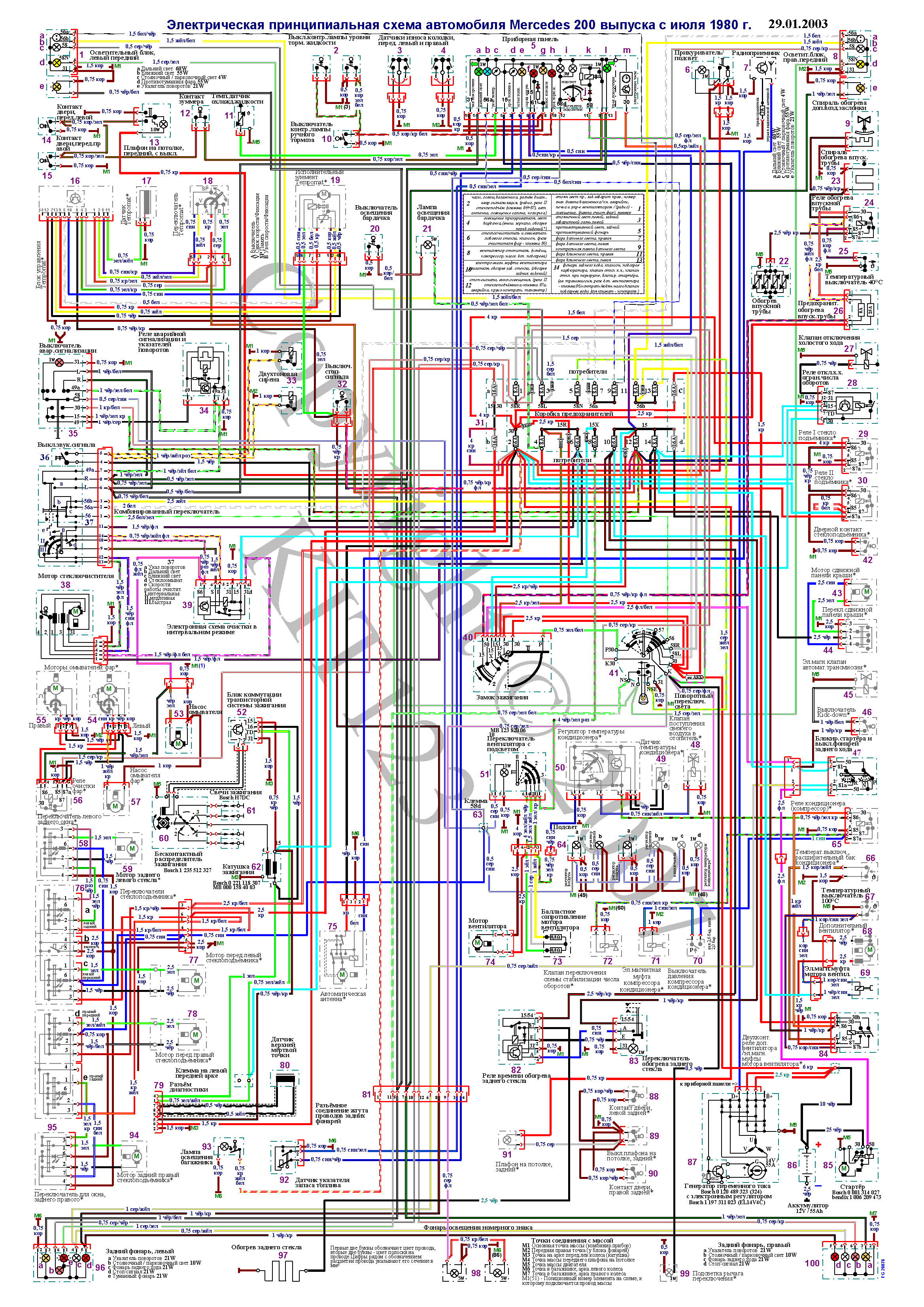

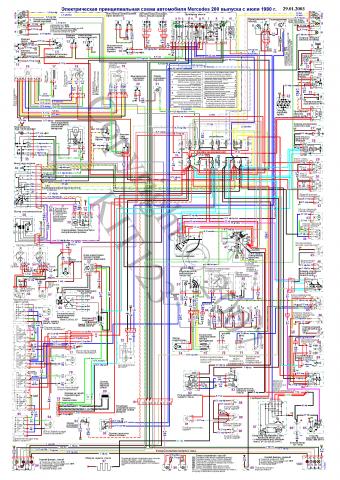

может пригодится.

Прикрепленные изображения

•

[zenderdb]

Спасибо! А то говорилось в задней части, а он в передней. Сниму и его с акпп 116 мерса. Дальше , думаю разберусь.



Первая серия это такой анахронизм, что помнить по ней что-либо не имеет смысла.
На чем будет стоять данный агрегат?

[baron164]

Первая серия это такой анахронизм, что помнить по ней что-либо не имеет смысла.
На чем будет стоять данный агрегат?

а зачем врать то,скажи сразу ,что не знаю.я теперь боюсь пользоваться подсказками.большой шанс нарваться на дезинформацию...
представь литературы по 116 нет ,в машине толи косяк,толи так должно быть .спрашиваешь,а получаешь...нет слов.одно хорошо автор фото выложил.

Сообщение отредактировал baron164: 30 November 2013 - 19:32

[nikola460]

а зачем врать то,скажи сразу ,что не знаю.я теперь боюсь пользоваться подсказками.большой шанс нарваться на дезинформацию...
представь литературы по 116 нет ,в машине толи косяк,толи так должно быть .спрашиваешь,а получаешь...нет слов.одно хорошо автор фото выложил.

Спасибо за схему!

[zenderdb]

а зачем врать то,скажи сразу ,что не знаю.я теперь боюсь пользоваться подсказками.большой шанс нарваться на дезинформацию...
представь литературы по 116 нет ,в машине толи косяк,толи так должно быть .спрашиваешь,а получаешь...нет слов.одно хорошо автор фото выложил.



А че ж ты честный умник молчал неделю?
Еще до тебя написал, где стоит клапан кикдауна.
Литературы нет на русском. На английском и немецком есть.

Сообщение отредактировал zenderdb: 03 December 2013 - 18:01

[baron164]

А че ж ты честный умник молчал неделю?
Еще до тебя написал, где стоит клапан кикдауна.
Литературы нет на русском. На английском и немецком есть.

честно- подумал что за коробка такая 720.1.про такой номер не слышал и не стал читать,а потом чтото искал и фото узрел.а схему -искал кое что по инжектору в компе и совершенно случайно схема в цвете и по 123,а там помоему и коробка первой серии стояла.а насчет умника ты и сам ответил не умею на на иноземном,а тем более они туда напихали все что можно,и каждый раз рулетка повезет не повезет.то 116,то 107,а то и еще какой эксклюзив всплывет.
