Братья , приобрел я электросалон себе кожаный с памятью водительского сиденья – в придачу получил огромный пакет с клубком проводов. Все снято с одного авто 95 г.в.
Поможите кто может советом , или имеет опыт по проводке разобраться в проводах (откуда чего) , и в их правильном подключении – что бы делов не натворить! =)) Буду очень признателен!!!
Что бы как то систематизировать тему, буду выкладывать по намерим фото косы провода и описание – дабы могла эта информация кому то в будущем пригодиться!



PS - У меня авто дорестайл - 89 г.в.!!!



и так , поехали
Провод №1 проводка водительского электросидения с памятью - на нём номер A124 540 11 35

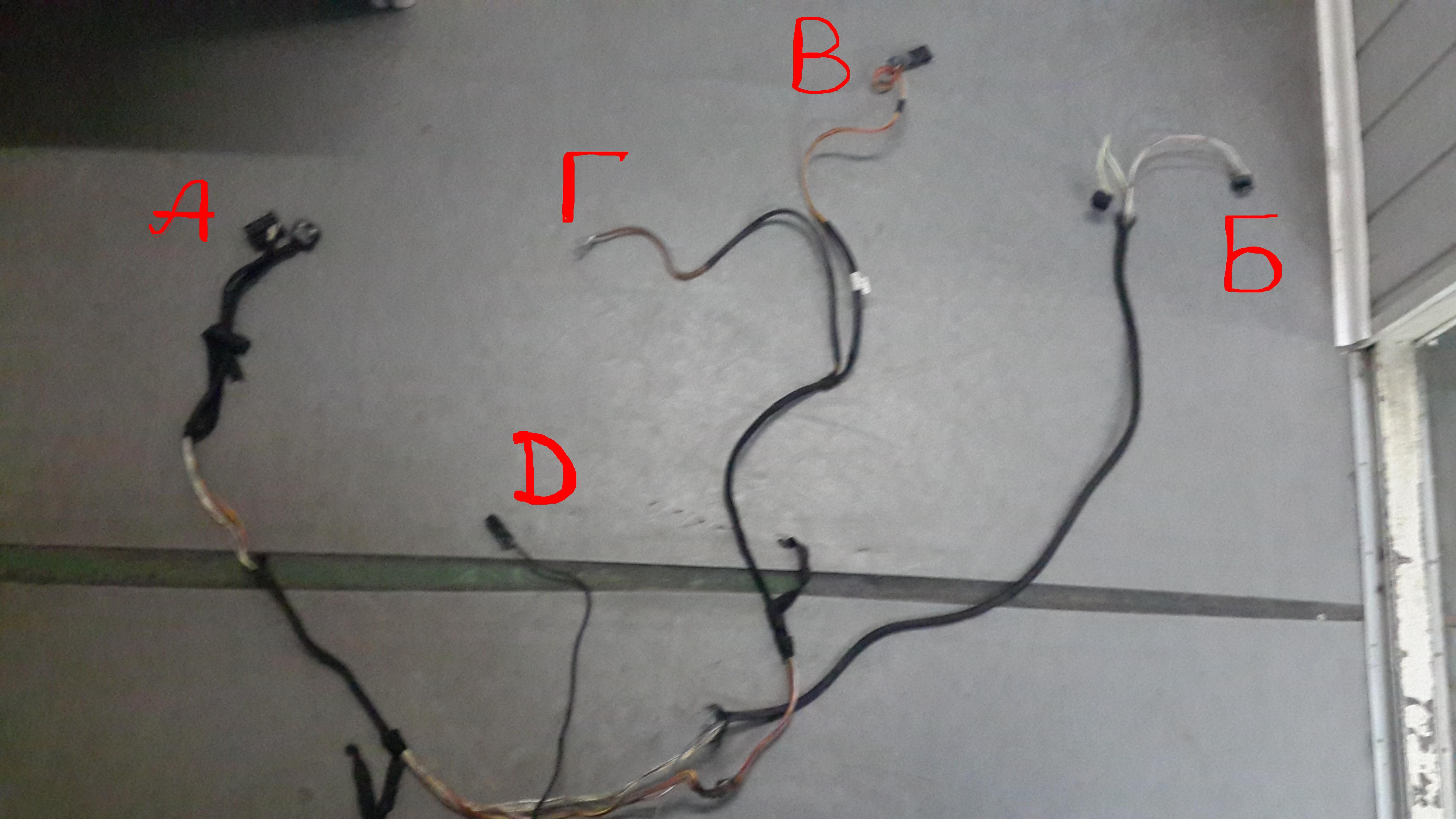

тут я предполагаю, см. по схематичному фото 2, что:
- А - где 2 фишки, вставляются в сидушку внизу (привод, управление);
- Б - где 2 фишки, вставляются в обшивку двери в пульт управления
- В - где одна фишка, вставляется в коробку предохранителей Е или F предохранитель 25А электросидения - верно ли и как это делаеться?
- Г - масса от водительского кресла (куда именно она прикручивается, в какой точке? )

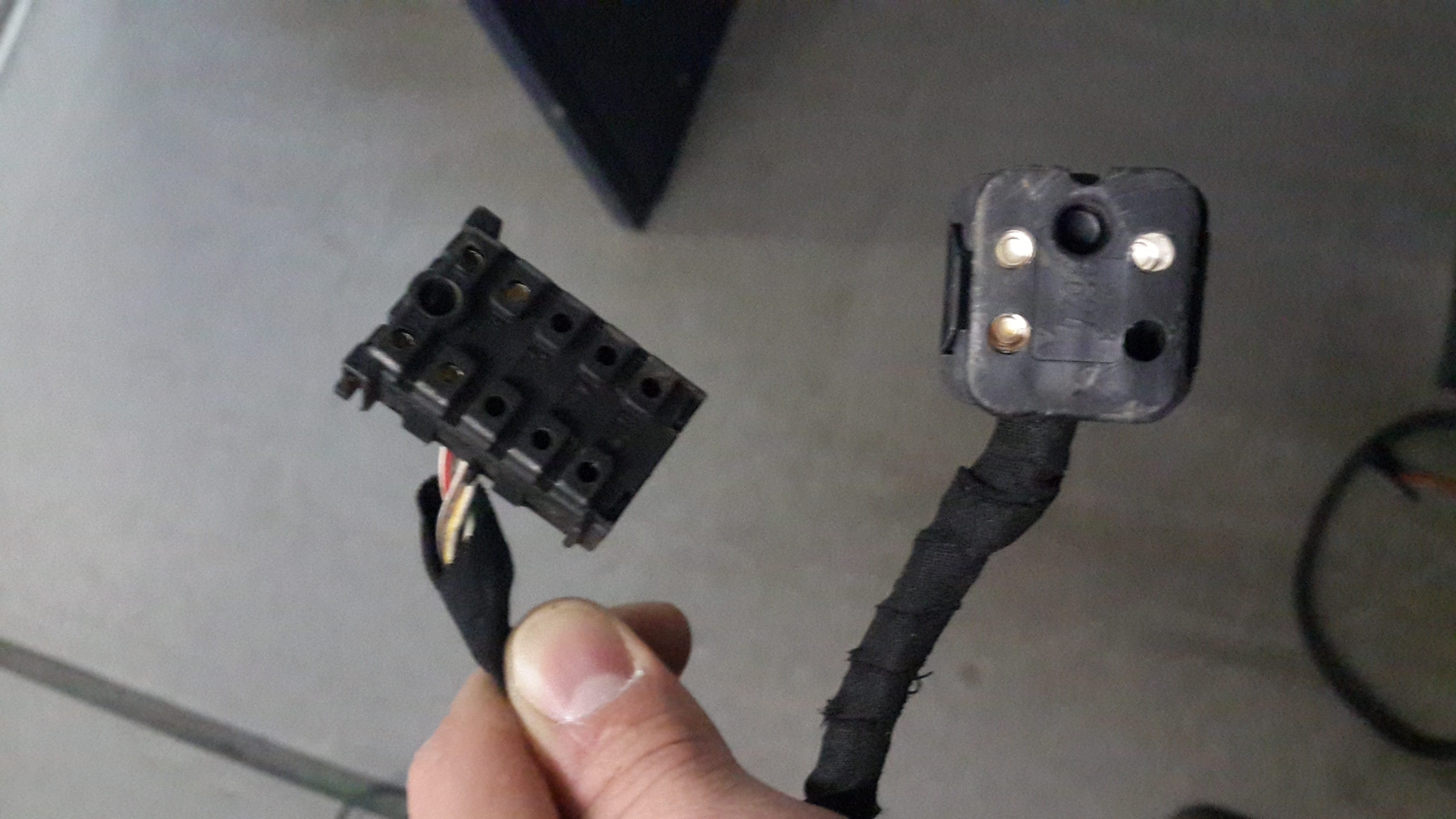

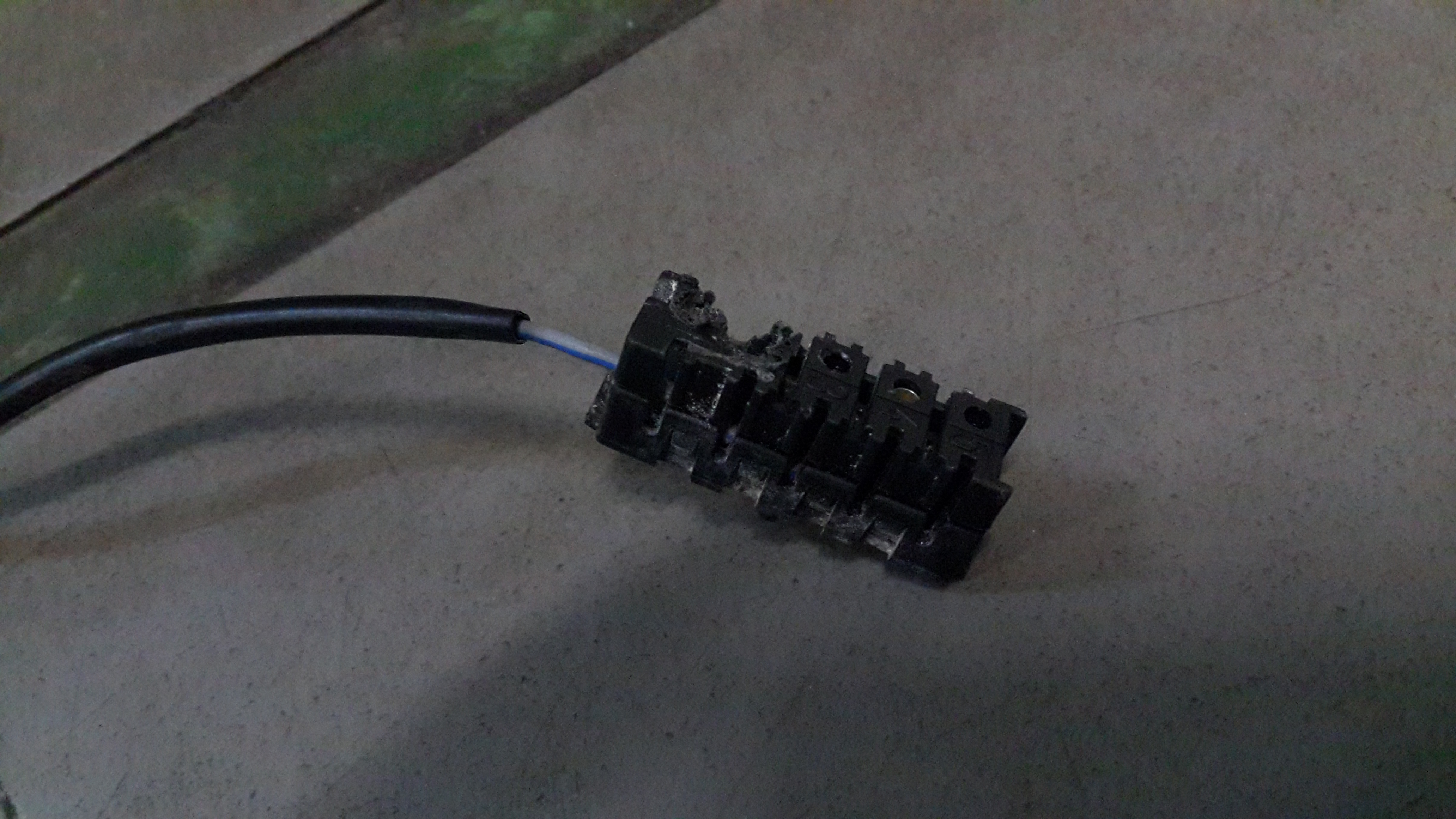

- D - вишка с 1 контактом (фото 3) белым проводом с голубой полоской - куда она идёт?

Прикрепленные изображения

•
•
•

Прикрепленные изображения

•

Сообщение отредактировал Evgenozz: 05 December 2013 - 10:03

[Evgenozz]

Провод №2 проводка пассажирского электросидения без памяти - на нём номер A124 543 84 26

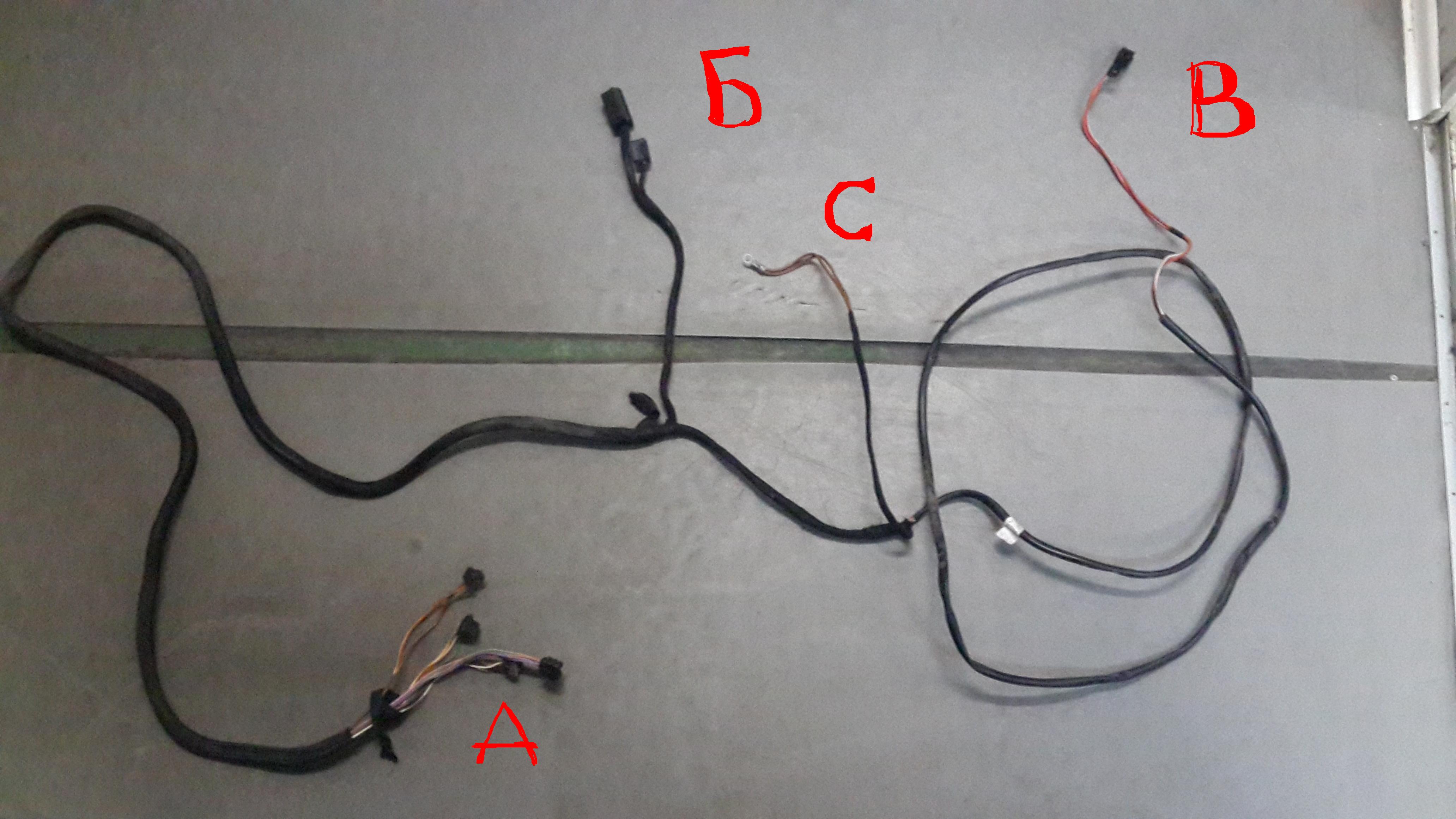

тут я предполагаю, см. по схематичному фото 1, что:
- А - где 4 фишки, вставляются в блок управления в обшивке двери;

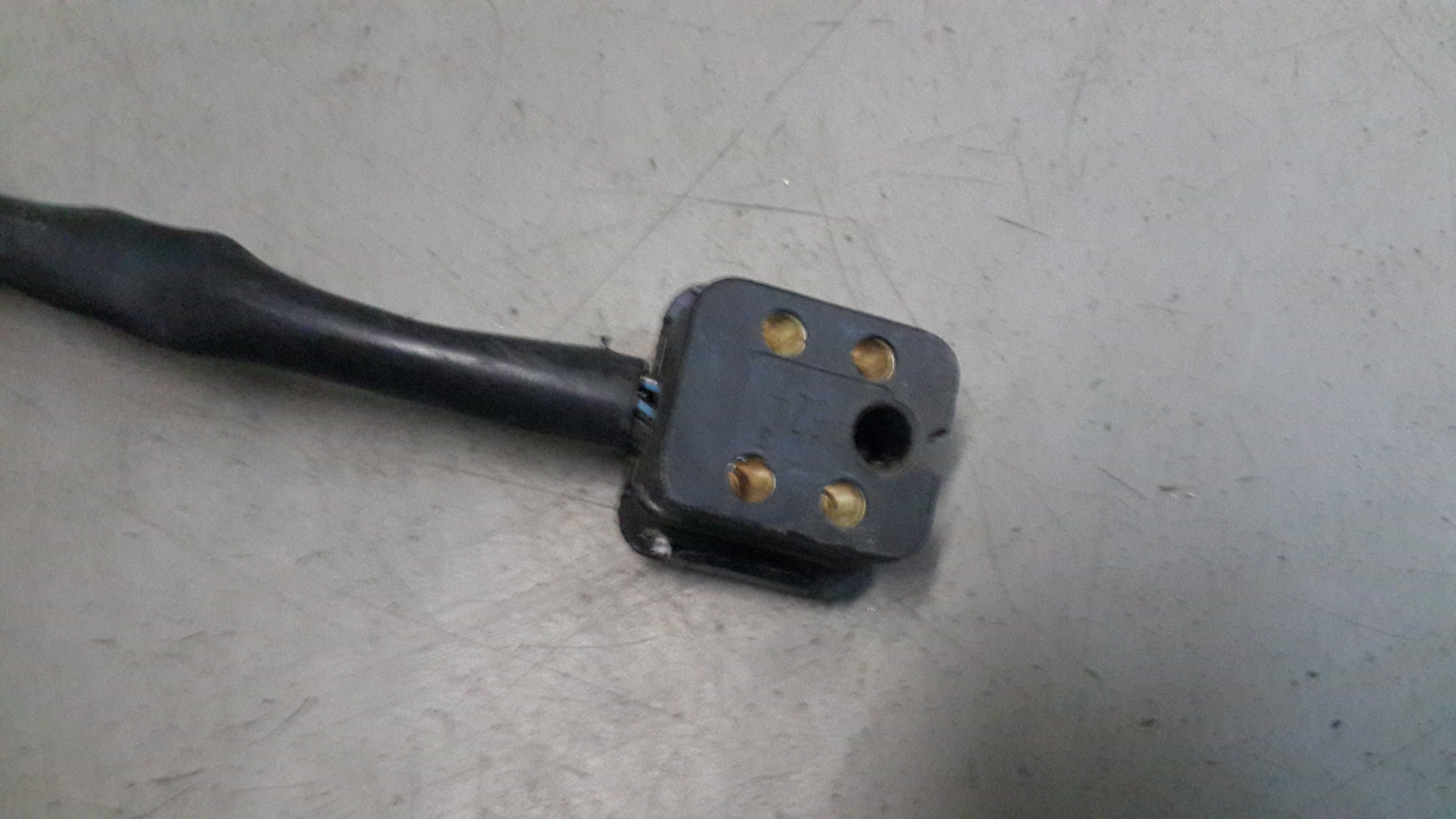

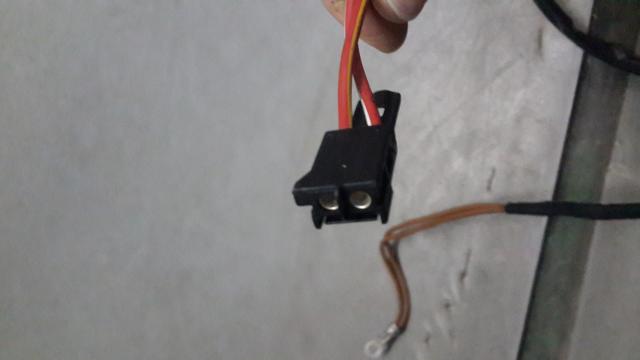

- Б - где 2 фишки, вставляются в сидушку (фото 2)
- В - где одна фишка, вставляется в коробку предохранителей Е или F предохранитель 25А электросидения - верно ли?
- С - масса от водительского кресла (куда именно она прикручивается, в какое место? )

Прикрепленные изображения

•
•
•

Сообщение отредактировал Evgenozz: 05 December 2013 - 11:14

[Evgenozz]

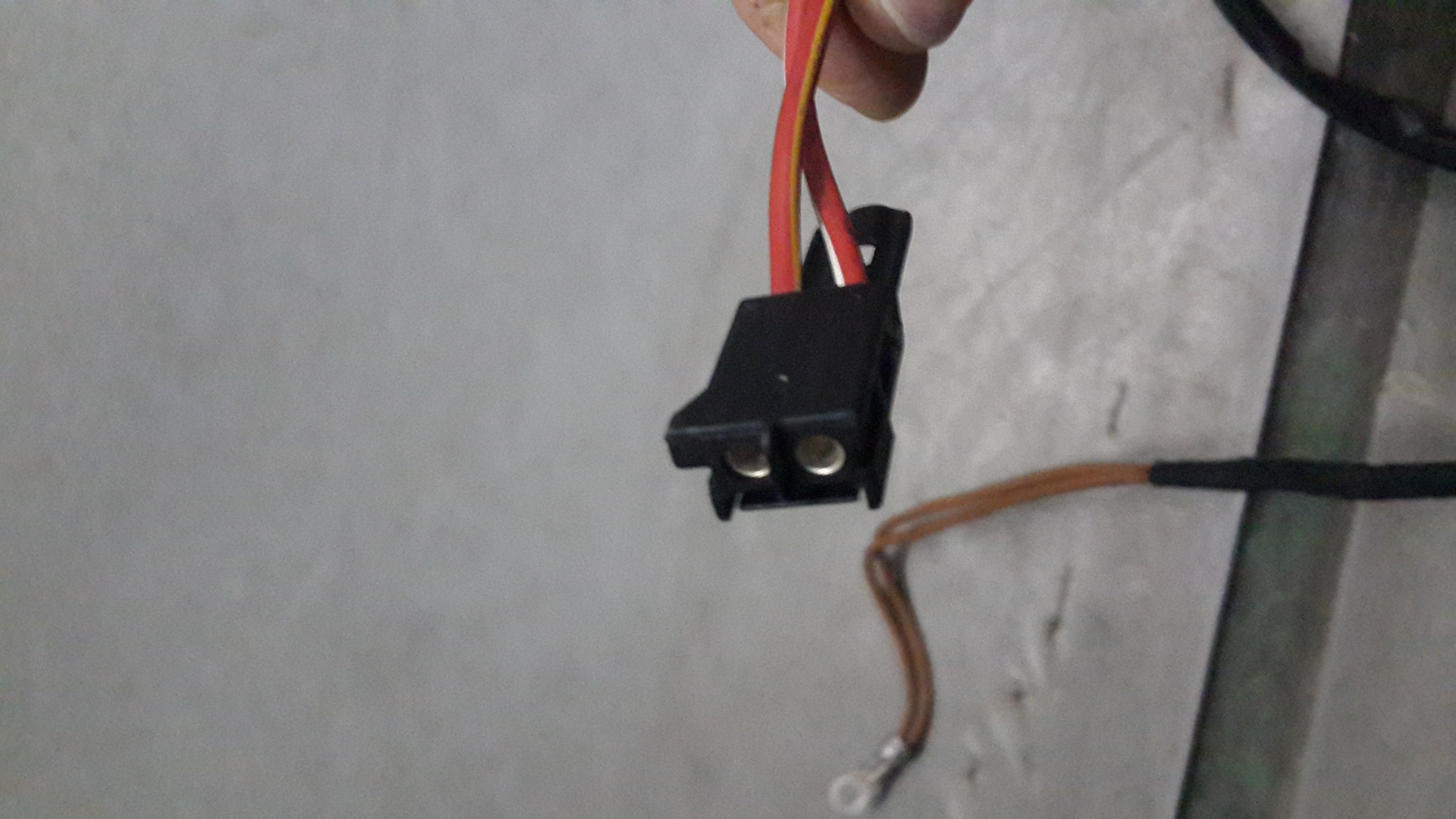

Провод №3 проводка подогрева передних сидений - на нём номер A124 540 60 35

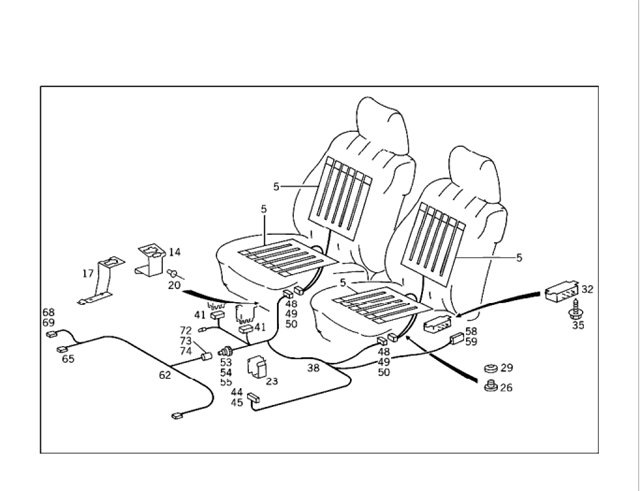

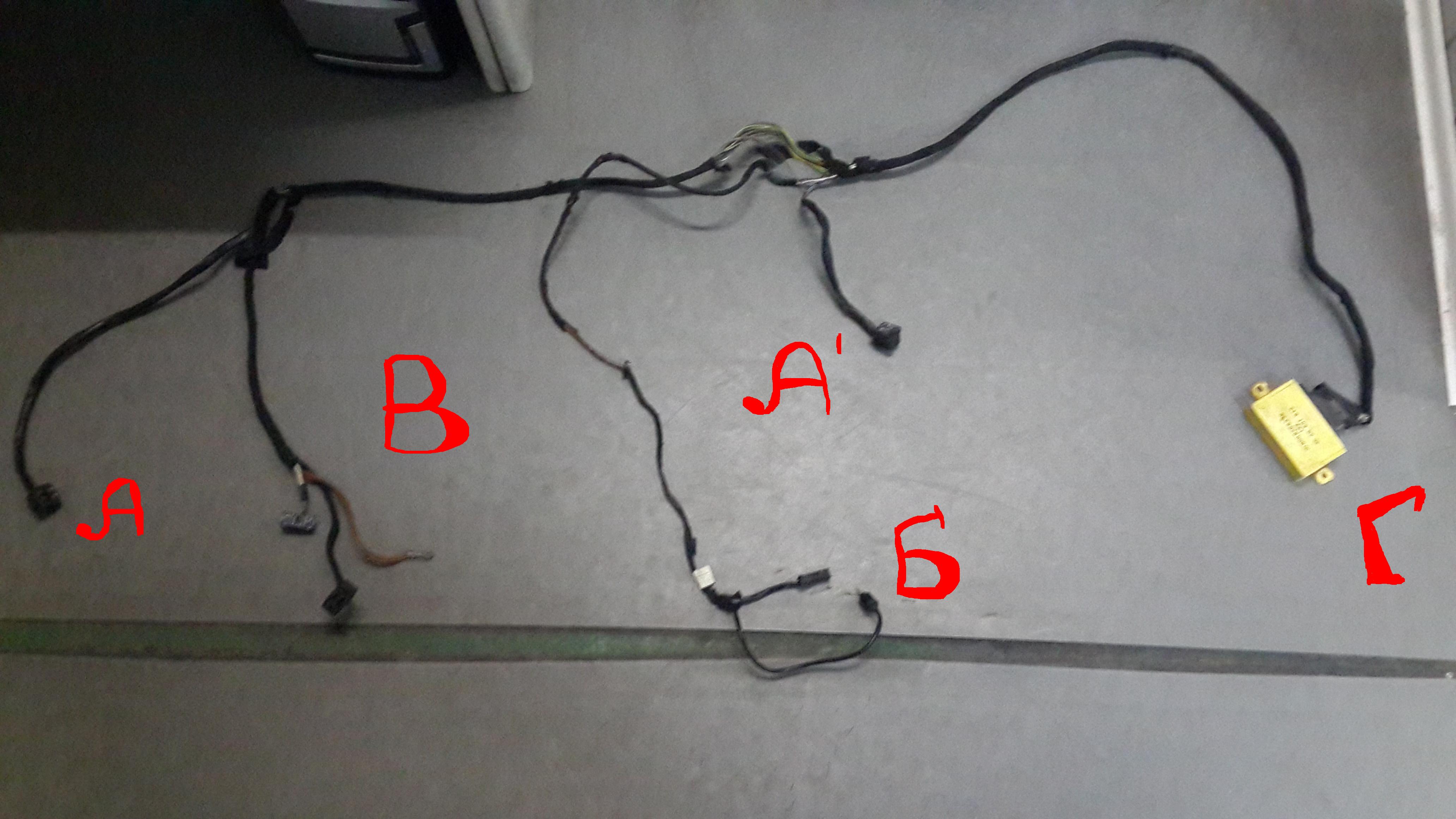

Тут предположительно, см .фото схематическое , видим:



- A и А* - это явно подключение в сидушки
- Б - на фото , какая то пимпа и фишка с 2 мя проводами серо галубой и черно желтый. Куда это подключается ?
- В - это массовый провод с 2мя фишками под кнопки управления подогревом сидений на бороде.
- Г - реле управление подогревом сидений. Куда оно устанавливается?

Прикрепленные изображения

•
•
•

Сообщение отредактировал Evgenozz: 05 December 2013 - 12:47

[Evgenozz]

Блин хреново .... ответов ноль , походу никто не знает! ???

[Пижон]

Ответил в личку... Сладкий комплектик! Продавца бы сообщили в личку. А то торгуют одним говном! Типа пипл всё схавает на своё старьё...

Сообщение отредактировал Пижон: 06 December 2013 - 18:11

[L.e.D.]

Провод №1



А -Верно



Б - Верно



В - Верно. Когда Извлечете из коробки предохранителей блок с предохранителями, на обратной стороне, где прикручены провода увидите разъемы на секции E F G H. Перепутать ничего невозможно.



Г - Под деревяшкой КПП две болта с головкой на 10. Туда подключено много коричневых проводов.



Д - За педалью стояночного тормоза площадка для отдыха ноги. Под этой площадкой расширительная колодка. Туда подключаются доп опции



Провод №2



А -Верно



Б - Верно



В - Верно



Г - Под деревяшкой КПП две болта с головкой на 10. Туда подключено много коричневых проводов.



Провод №3



А и А* - Верно



Б - Пимпа должна подключиться через предохранитель 25А к основному подводу питания. Подвод находится внизу коробки предохранителей. Доступ к нему из салона. Нужно снять черный пластик над педалями, там увидите две шпильки с гайками на 10 к которым сходятся толстые красные провода. Фишка с двумя проводами - за педалью стояночного тормоза площадка для отдыха ноги. Под этой площадкой расширительная колодка.



В - Верно, масса - под деревяшкой КПП две болта с головкой на 10. Туда подключено много коричневых проводов.



Г - Под поджопником заднего сиденья, слева, установлен блок комфорта на металлическом кронштейне. На этот же кронштейн под блок комфорта с помощью двух гаек на 10

Сообщение отредактировал L.e.D.: 07 December 2013 - 15:32

[Evgenozz]

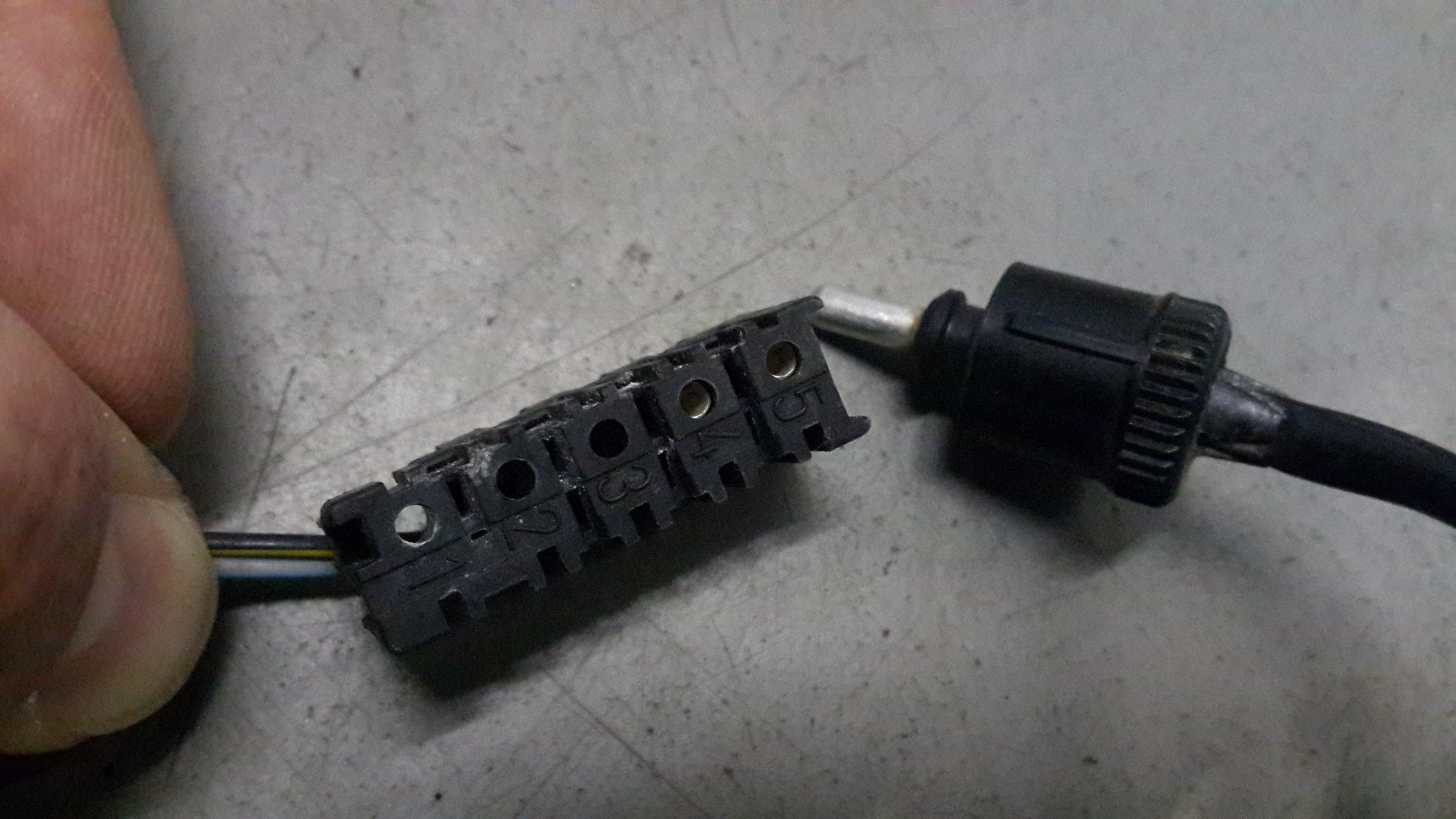

из жгута не вижу провод номер 62 для подключения питания на жгут подогрева

Прикрепленные изображения

•

[Пижон]

Не беда, что нет провода 62. Его легко сделать самому. Или купить клемму и две части корпуса фишки 72,73,74 и изготовить копию заводского, или обрезать контакт на имеющемся жгуте и удлинить его до предохранителя А номиналом 16А. Можно конечно соединить и с клеммой 5 колодки дополнительного оборудования + 15R под упором левой ноги, берущим начало от того же предохранителя А, но, если в машине очень много опций, то лучше так не делать, чтобы не перегружать провод +15R, а тянуть прямиком к предохранителю А. Кстати, из множества купленых комплектов, ни в одном этого провода не было. Продаваны игнорируют класть их в посылку. Один небезызвестный чудик, зажал даже управляющий пучок для блока комфорта... Понятие ПОЛНЫЙ КОМПЛЕКТ для них пустой звук. Он это прочитает и скрежетнёт своими зубками! Вот такие они редиски...

[Evgenozz]

Не беда, что нет провода 62. Его легко сделать самому. Или купить клемму и две части корпуса фишки 72,73,74 и изготовить копию заводского, или обрезать контакт на имеющемся жгуте и удлинить его до предохранителя А номиналом 16А. Можно конечно соединить и с клеммой 5 колодки дополнительного оборудования + 15R под упором левой ноги, берущим начало от того же предохранителя А, но, если в машине очень много опций, то лучше так не делать, чтобы не перегружать провод +15R, а тянуть прямиком к предохранителю А. Кстати, из множества купленых комплектов, ни в одном этого провода не было. Продаваны игнорируют класть их в посылку. Один небезызвестный чудик, зажал даже управляющий пучок для блока комфорта... Понятие ПОЛНЫЙ КОМПЛЕКТ для них пустой звук. Он это прочитает и скрежетнёт своими зубками! Вот такие они редиски...

спасибо =)) да уж, барыжный склад душонки мелкого лавочника - хоть грошик да поиметь с проводка - в моем случае у продавца, тупо отсутсвие знания - а чего снимаем то - и как потом ставить будем!!!

[droid400]

За сколько купил салон?тоже хочу такой поставить
