Сообщений в теме: 34

[Костя124]

Доброе время суток!
Как проводить диагностику такого разъема?
3 сервиса посетил, ни у кого нет.





W124 200e
WDB1240401C269860
95 г.в.
Двигатель 111

[Misha190E]

Доброе время суток!
Как проводить диагностику такого разъема?
3 сервиса посетил, ни у кого нет.

W124 200e
WDB1240401C269860
95 г.в.
Двигатель 111

читай ссылки в моей подписи

[Костя124]

СПАСИБО!
А Вы случайно не делаете диагностику?

[Misha190E]

случайно нет
единственное у меня есть все для нее, но я щас на больничном, поэтому невариант...
если что - на авито недавно видел синенький адаптер за 400 рублей (цена поразила), ну и его мона 3-мяпроводками прицепить к колодке.... ибо кабель где бананы для 124-ого будет стоить невменямых денег, рублей 700....

[Robo_T]

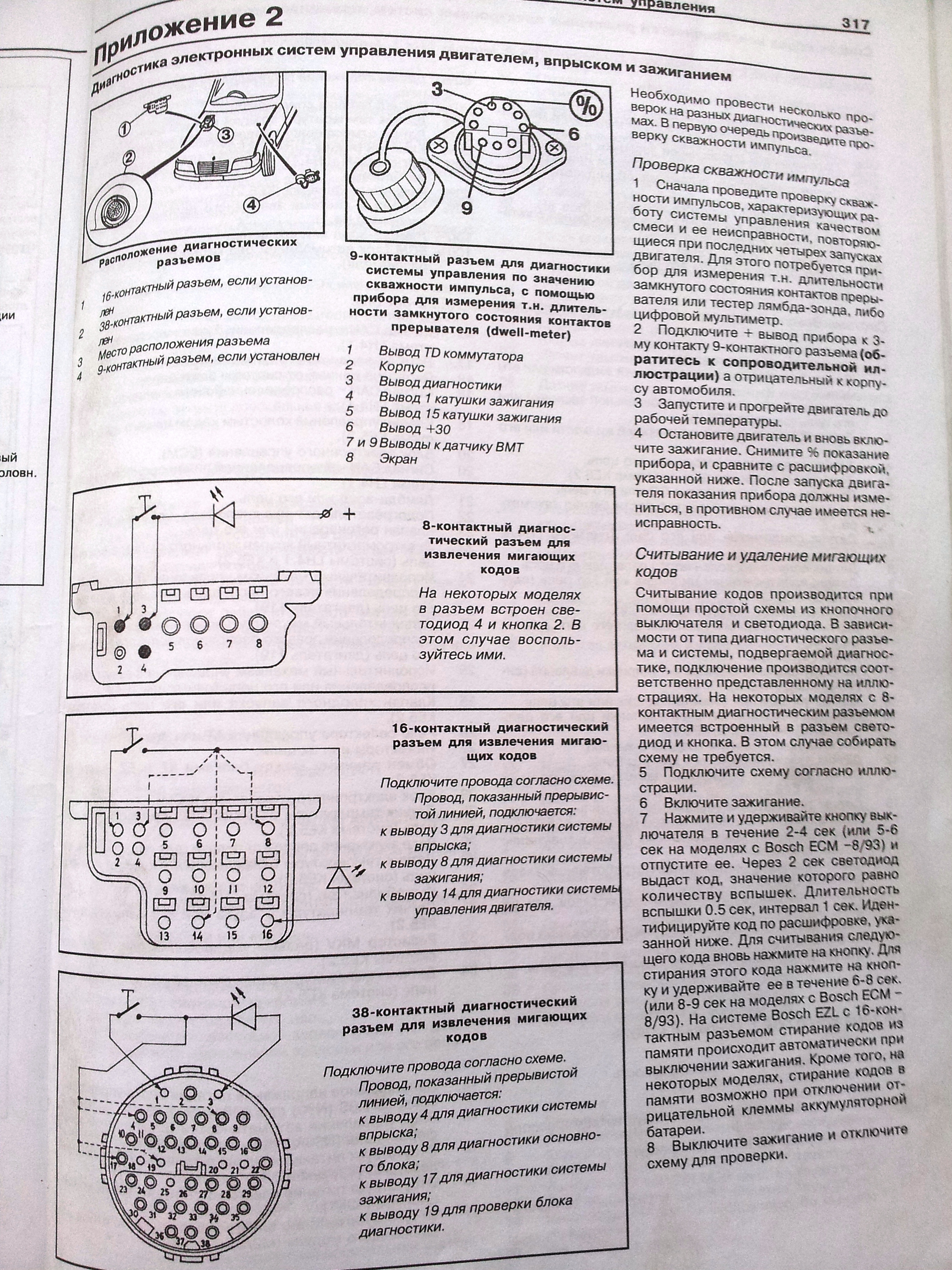

диодом ошибки считать

Прикрепленные изображения

•

[Костя124]

Спасибо! это можно попробовать.
Но, задам тупой вопрос) а этот провод со светодиодом и кнопочкой самому паять? и какие провода брать для этого? штекеры не нужны? светодиод обычный, любой? и какую кнопку мастерить? Написано, удерживать опр. время, т.е чтоб кнопка была без фиксатора чтоль?

[Костя124]

а ошибки двузначные?
как считать? если ошибка 09 например?

[fastvasja]

а ошибки двузначные?
как считать? если ошибка 09 например?



Читать тоже подпись, Миши, (Misha190E), там про это тоже есть.

[Костя124]

Не нашел!
допустим должна выйти ошибка 30! например... он будет мигать 30 раз?)
Спасибо и простите за навязчивость!

[fastvasja]

Не нашел!
допустим должна выйти ошибка 30! например... он будет мигать 30 раз?)
Спасибо и простите за навязчивость!



Посмотрел только что, да. От себя скажу, что если есть какие то проблемы то лучше заморочится с адаптером, а диод это так проверить раз в пол года наличие ошибок, всегда под рукой, в бардачке.



Еще по поводе"Не нашел", в факе ПДФ-ный файл "Чтение и стирание ошибок".

[Костя124]

а по поводу напряжения? какой светодиод брать? на 3 вольта пойдет?

[fastvasja]

а по поводу напряжения? какой светодиод брать? на 3 вольта пойдет?



Да, можно, и его. Только на прямую он сгорит, я последовательно включил резистор, номинал не знаю, опытным путем подобрал, что бы не сильно ярко светил.

[Misha190E]

старые светодиоды типа АЛ307Б+1кОм,
но все это фигня, ибо например мучался человек с ПМС с работой на холодном моторе - ошибок никаких, а датчик температуры воздуха постоянно +100* давал... это конечно исключение, обычно ошибки все же есть, но опять же чтобы прикинуть откуда лезет ошибка нужно видеть параметры.... покупай адаптер, стоит копейки, диагностику снимишь а я погляжу - не даю гарантии но затраты твои смешные, плюс будешь иметь возможность по человечески ошибки читать...

[Костя124]

залез, посмотрел и вижу ужас: в коробке этой отсутствует половину разъемов. есть только 1,6,7,8,12,16...
Вырвали предыдущие хозяева наверное...

[Misha190E]

ты занимаешся мозгоеб..вом.
тебя интересуют всего 3 пина: 1,8,16 - они есть...
там никогда всех пинов не было...



сорри - скан некорректный выложен... тебя интересует пин 8 - она от двигателя, и у меня в статье все было расписано и фото дано для твоей колодки

Сообщение отредактировал Misha190E: 31 January 2014 - 15:14

[Костя124]

да, возможно я туповат, но я просто мерседес только взял и пока не понимаю что к чему..., до этого был 123 дизель - и там само собой не было никакой диагностит
в инфе написано что нужен 1, 3,8,16 - это в той инфе которую дали мне... возможно не так я понял. извините тогда..

[Misha190E]

я уже извинился... скан некорректный тебе дали..
тупость тут не причем...

[Костя124]

проехали)
так в итоге диод подключать к чему? 16 это "+"? а 8 это "-"? и кнопку от 1 до 8?

[Misha190E]

да

[Костя124]

СПАСИБО!
