Сообщений в теме: 16

[Mogriem]

всем доброго времени суток! у меня с момента покупки не корректно работает реле бензонасоса. когда включаю зажигание, то насос накачивает давление и отключается. а в момент пуска и последующей работы он не качает. так же не работает пусковая форсунка. пробовал несколько разных реле, но результат аналогичный. я перемкнул временно два контакта что бы насос качал от зажигания всегда и сделал ПФ на кнопку, но это конечно все халтура.
теперь, уважаемые знатоки, вопрос: почему такое происходит. я предполагаю, что мозги не видят вращения мотора от стартера и последующей работы двигателя? слышал о каком-то сигнале TD. если да, то откуда взять какой провод что бы исправить. (вроде от стартера куда-то должен приходить сигнал).
буду признателен за помощь! электрик никудышний и схемы читать не умею (( объясните на пальцах, а то уже замучило это реле

[davidson]

всем доброго времени суток! у меня с момента покупки не корректно работает реле бензонасоса. когда включаю зажигание, то насос накачивает давление и отключается. а в момент пуска и последующей работы он не качает. так же не работает пусковая форсунка. пробовал несколько разных реле, но результат аналогичный. я перемкнул временно два контакта что бы насос качал от зажигания всегда и сделал ПФ на кнопку, но это конечно все халтура.
теперь, уважаемые знатоки, вопрос: почему такое происходит. я предполагаю, что мозги не видят вращения мотора от стартера и последующей работы двигателя? слышал о каком-то сигнале TD. если да, то откуда взять какой провод что бы исправить. (вроде от стартера куда-то должен приходить сигнал).
буду признателен за помощь! электрик никудышний и схемы читать не умею (( объясните на пальцах, а то уже замучило это реле

в Гнезде реле насоса на 15 ноге при включ зажигании 12 вольт есть?
на 31 минус есть?
какое реле стоит-то?

[Mogriem]

в Гнезде реле насоса на 15 ноге при включ зажигании 12 вольт есть?
на 31 минус есть?
какое реле стоит-то?



плюс постоянный есть. масса тоже есть. при включении зажигания плюс на соответствующую ногу тоже приходит.

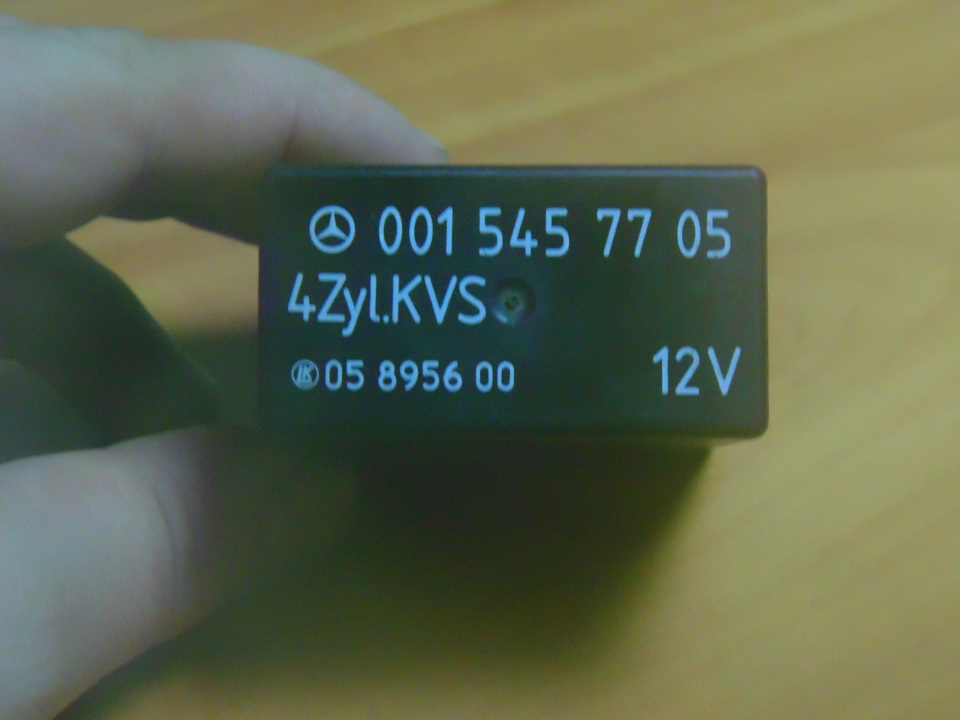

реле как на фото. это не мое, но у мя точно такое же для 4х цилинрового мотора

Прикрепленные изображения

•

[davidson]

плюс постоянный есть. масса тоже есть. при включении зажигания плюс на соответствующую ногу тоже приходит.



реле как на фото. это не мое, но у мя точно такое же для 4х цилинрового мотора

Сфотай своё и со стороны ножек и плату
Сигнал тд можно взять рядом с корректором зажигания

Сообщение отредактировал davidson: 26 May 2015 - 15:33

[Mogriem]

Сфотай своё и со стороны ножек и плату
Сигнал тд можно взять рядом с корректором зажигания



вечером доберусь до машинки и сфоткаю. поглядывайте пожалуйста за темой )). буду признателен!

[qwertyz]

вечером доберусь до машинки и сфоткаю. поглядывайте пожалуйста за темой )). буду признателен!

Рядом с колодкой диагностики (рядом с коммутатором) есть колодка с болтом под крестовый шлиц , туда приходит 3 провода , один из которых из моторной косы должен идти . Вот он-то и приходит в 10 гнездо колодки реле ТН и далее в параллель на 25-ю ногу ЭБУ (нижний короткий ряд правая) . Прозванивай и смотри , есть ли обрыв . А может быть просто провод кто-то к + болту не прикрутил )

[Mogriem]

Рядом с колодкой диагностики (рядом с коммутатором) есть колодка с болтом под крестовый шлиц , туда приходит 3 провода , один из которых из моторной косы должен идти . Вот он-то и приходит в 10 гнездо колодки реле ТН и далее в параллель на 25-ю ногу ЭБУ (нижний короткий ряд правая) . Прозванивай и смотри , есть ли обрыв . А может быть просто провод кто-то к + болту не прикрутил )



вот у меня как раз возле этой колодки диагностики бардак (были провода как попало) какого цвета должен быть провод?

[qwertyz]

вот у меня как раз возле этой колодки диагностики бардак (были провода как попало) какого цвета должен быть провод?

зелено-желтый продольно-полосатый 0.75 мм.кв. Должен уходить в общую косу моторную . Далее идёт в колодку реле ТН , там в параллель припаивается ещё к одному такому же проводу и идёт на ЭБУ . До этого сигнал на колодку с болтом под + шлиц идёт с левого большого круглого разъёма на коммутаторе (контактор подписан TD) .

[Mogriem]

Сфотай своё и со стороны ножек и плату
Сигнал тд можно взять рядом с корректором зажигания

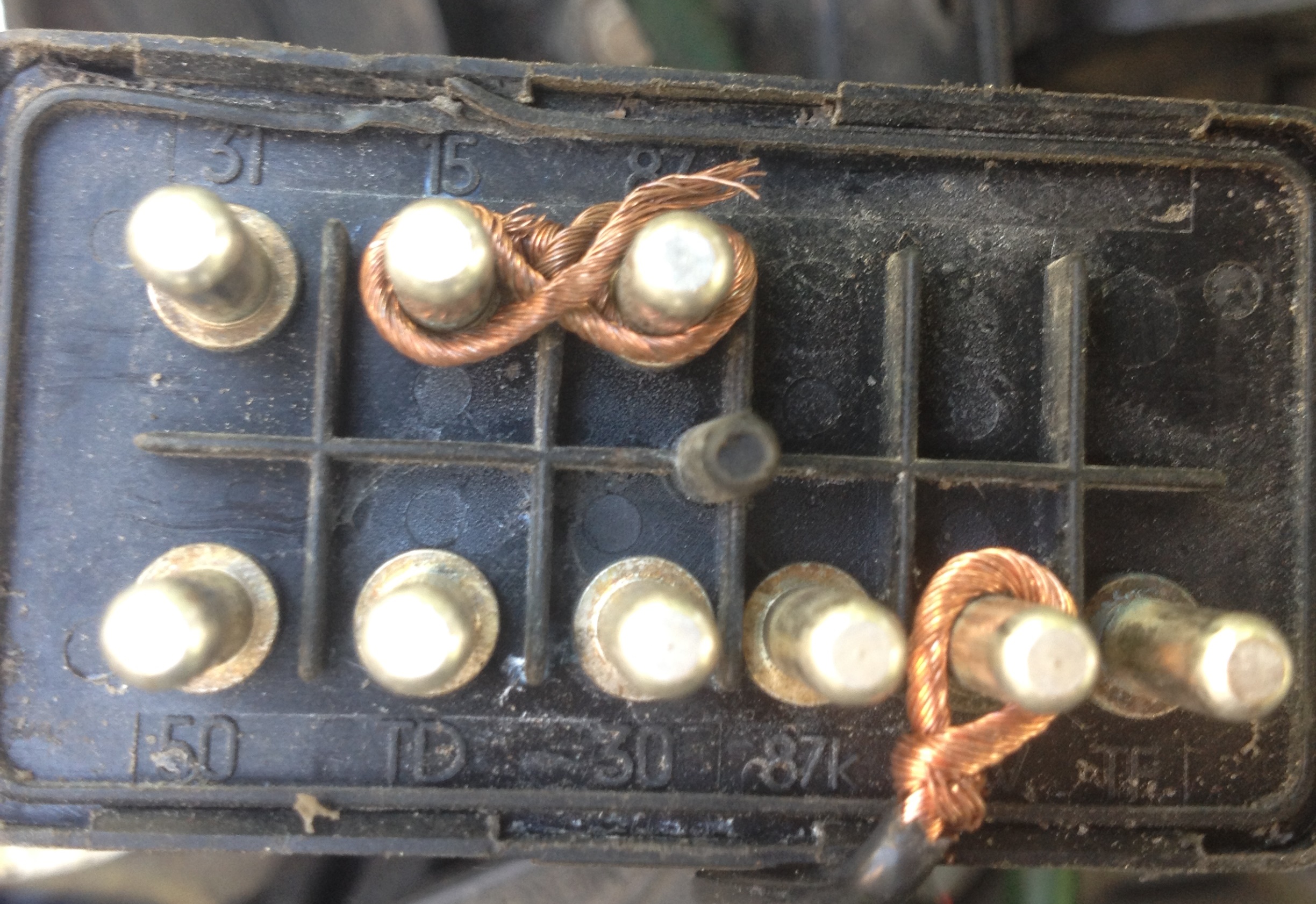

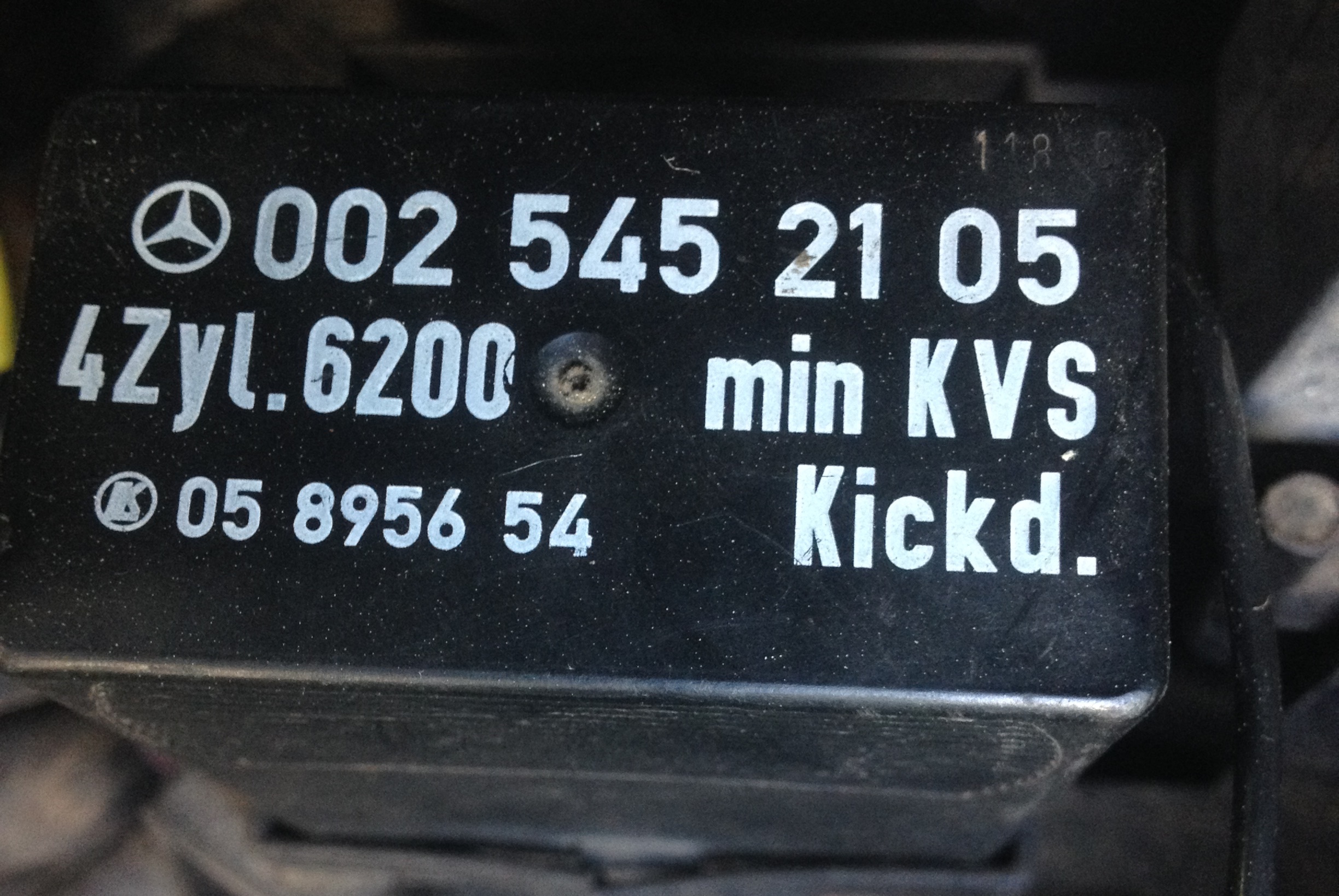

вот мое реле и перемычки которые я понаставил

Прикрепленные изображения

•
•

[Mogriem]

вот мое реле и перемычки которые я понаставил





да и кстати щас утром нашел зелено-желтый провод. привернул на колодку под + шлиц. и машина завелась. не с первого раза, но всетаки. чуть накрутил винт ЦО штоб поустойчивее работала, но серавно не айс. дымит. как буд-то зажигание по-ходу сбито. на трамблер не реагировала раньше машина, попробую сегодня.
или трамблер здесь ни при чем?

[qwertyz]

да и кстати щас утром нашел зелено-желтый провод. привернул на колодку под + шлиц. и машина завелась. не с первого раза, но всетаки. чуть накрутил винт ЦО штоб поустойчивее работала, но серавно не айс. дымит. как буд-то зажигание по-ходу сбито. на трамблер не реагировала раньше машина, попробую сегодня.
или трамблер здесь ни при чем?

Если коммутатор с 3 круглыми разъёмами и вакуумом - то трамблёр по сути превращается в распределитель зажигания , его необходимо выставить по риске . Выставляешь ОТ на коленвале , риска на распредвале должна быть строго на трамблёр на плоскость смотреть , если не попал - оборот делаешь и проверяешь . Как метки на КВ и РВ словил , снимаешь крышку распределителя , на корпусе распределителя есть риска , бегунок должен смотреть на неё , и с этой стороны должен быть провод 1-го цилиндра . Бывает , что кулибины ставят наоборот , т.е. КВ по метке , распред на 180 допустим оказывается , ставят бегунок на 180* и 1 на место 4-го , и 2-й на место 3-го . И всё работает .

[Mogriem]

Если коммутатор с 3 круглыми разъёмами и вакуумом - то трамблёр по сути превращается в распределитель зажигания , его необходимо выставить по риске . Выставляешь ОТ на коленвале , риска на распредвале должна быть строго на трамблёр на плоскость смотреть , если не попал - оборот делаешь и проверяешь . Как метки на КВ и РВ словил , снимаешь крышку распределителя , на корпусе распределителя есть риска , бегунок должен смотреть на неё , и с этой стороны должен быть провод 1-го цилиндра . Бывает , что кулибины ставят наоборот , т.е. КВ по метке , распред на 180 допустим оказывается , ставят бегунок на 180* и 1 на место 4-го , и 2-й на место 3-го . И всё работает .



блин...ходил ща запускал снова. холодная завелась не спервого раза. поначалу работает не стабильно, приходится подгазовывать. поднагрелась и стала по-ровней работать. горячая заводится быстрей гораздо, но не идеал. пропал звон когда на высокой передаче едешь при малых оборотах. и стала реагировать на снятие вакуумного шланга с срубки на коммутаторе. проверил ДТОЖ, он у меня двухконтактный. так вот сопротивление при нагреве падает. это нормально? если да, то от чего еще может зависеть работа ПФ?
да и еще....нашел нсколько лишних проводов. подскажите куда их определить)

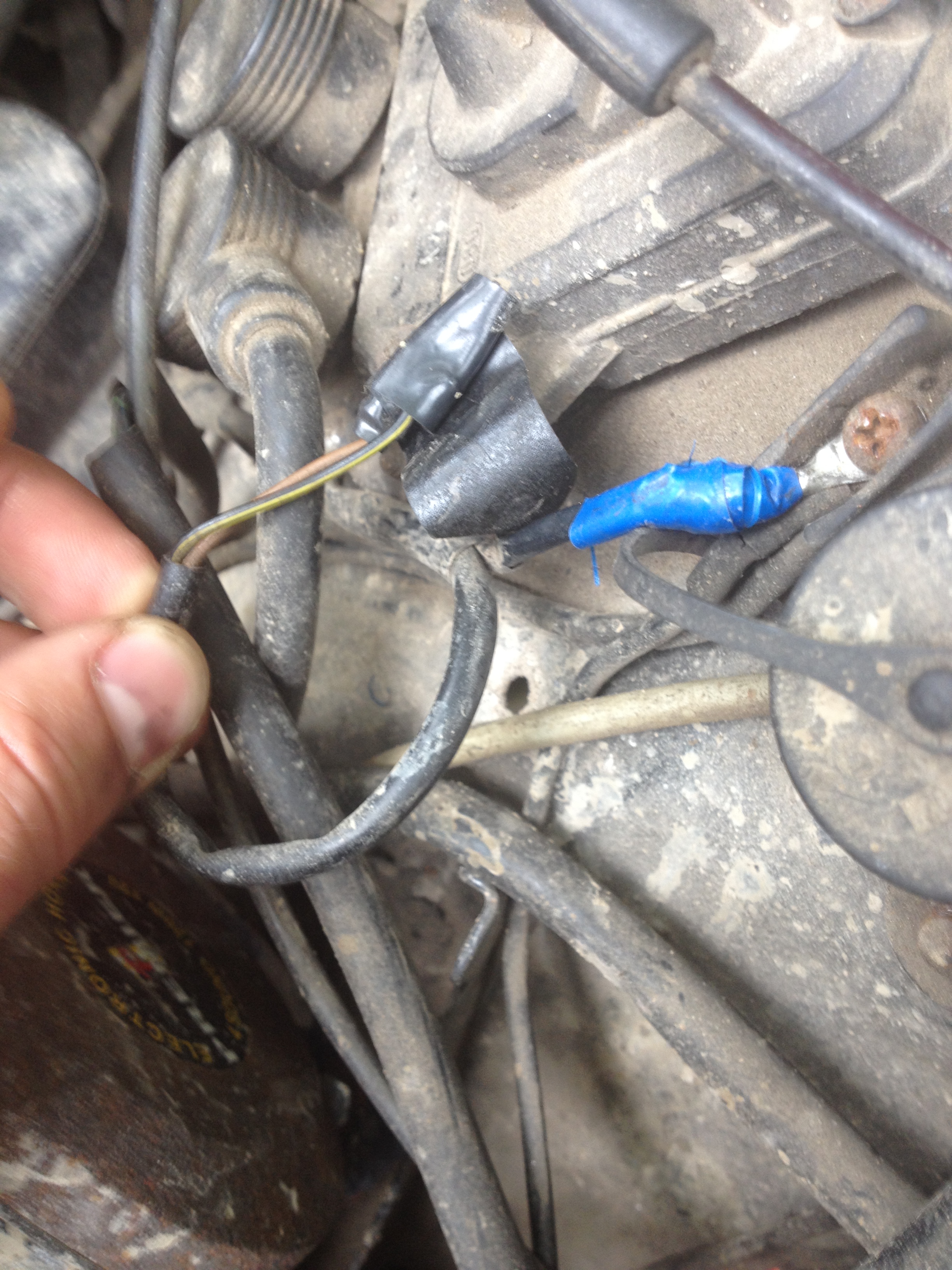

один двойной идет в одной оплетке как раз с тем проводом зелено-желтым, который я прикрутил на колодку рядом с диагностической розеткой.
и второй одно-контактный зелено-белый

Прикрепленные изображения

•
•

[Mogriem]

неужели никто не знает что это за провода!??

[tcach10]

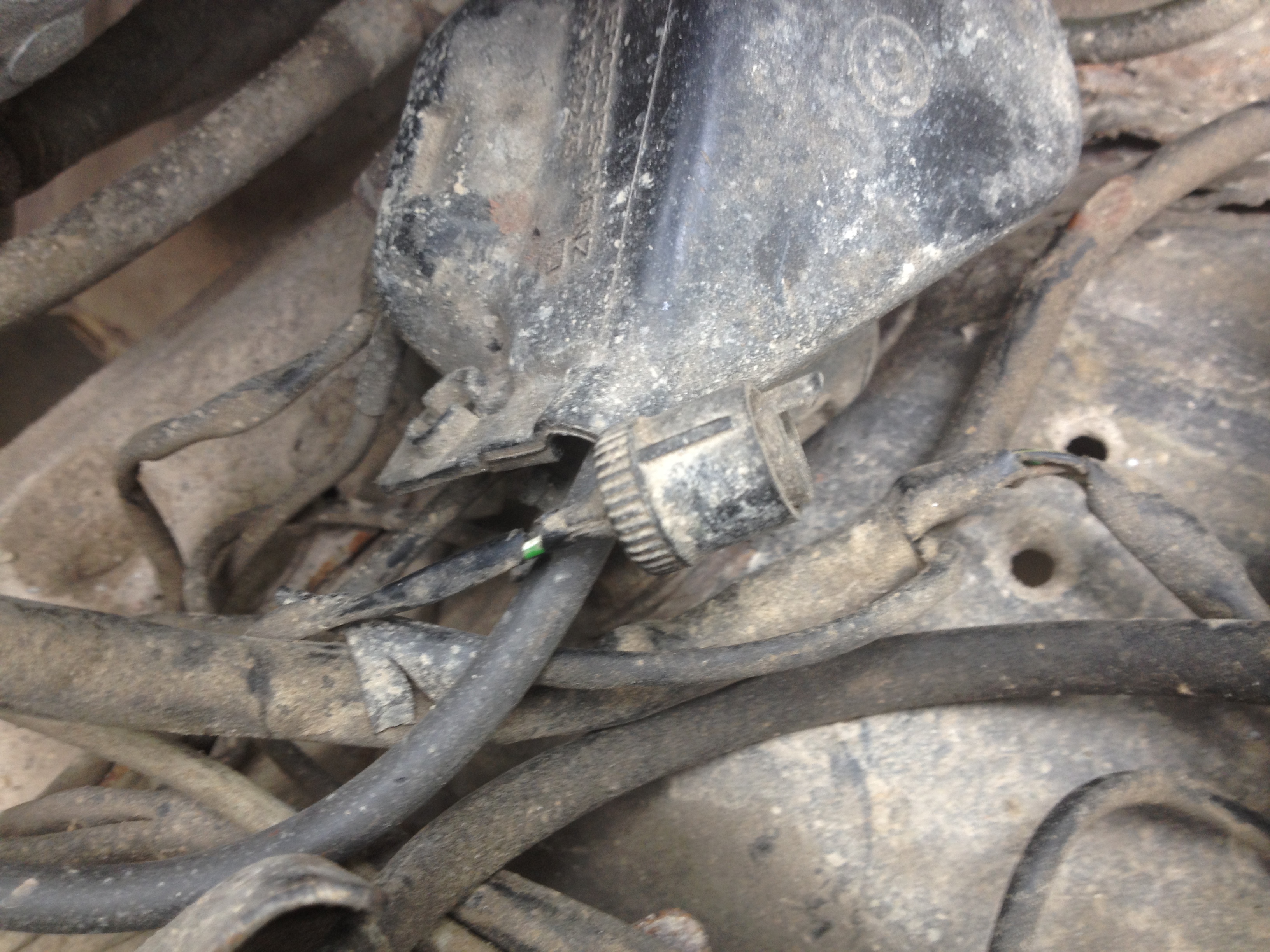

На нижнем фото фишка датчика температуры вхобящего воздуха, стоит на патрубке перед воздуханом, а на верхнем плохо видно, но кажется сигнал тахометра(TD)

Сообщение отредактировал tcach10: 28 May 2015 - 17:07

[Mogriem]

На нижнем фото фишка датчика температуры вхобящего воздуха, стоит на патрубке перед воздуханом, а на верхнем плохо видно, но кажется сигнал тахометра(TD)





с верхнего фото интересно куда подключать провода перемотанные черной изолентой

[davidson]

[Константин174/rus]

всем доброго времени суток! у меня с момента покупки не корректно работает реле бензонасоса. когда включаю зажигание, то насос накачивает давление и отключается. а в момент пуска и последующей работы он не качает. так же не работает пусковая форсунка. пробовал несколько разных реле, но результат аналогичный. я перемкнул временно два контакта что бы насос качал от зажигания всегда и сделал ПФ на кнопку, но это конечно все халтура.
теперь, уважаемые знатоки, вопрос: почему такое происходит. я предполагаю, что мозги не видят вращения мотора от стартера и последующей работы двигателя? слышал о каком-то сигнале TD. если да, то откуда взять какой провод что бы исправить. (вроде от стартера куда-то должен приходить сигнал).
буду признателен за помощь! электрик никудышний и схемы читать не умею (( объясните на пальцах, а то уже замучило это реле

Прям моя история...как с языка снял
