Сообщений в теме: 12

[Alexec]

Здравствуйте. Штатно в машине установлено 2 концевика в передних дверях в задних ничего нет. Как я понял от этих концевков нужно подсоединить провод к сигналке. А как быть с багажником там есть только концевик лампочки багажника, что делать с капотом есть ли там концевик?
И еще засада сделал подключение к центральному замку согласно инструкции в разрыв синего провода, все работало нормально, спустя время стали появляться глюки сига переставала закрывать открывать машину с ключа тоже не получалось, помогало только сброс массы с акб. А теперь вообще фигня случилась штатно в сигналке в разрыв цепи управления ЦЗ ставится предохранитель, так вот он теперь при попытке открыть закрыть машину перегорает.

[merschandiser]

Здравствуйте. Штатно в машине установлено 2 концевика в передних дверях в задних ничего нет. Как я понял от этих концевков нужно подсоединить провод к сигналке. А как быть с багажником там есть только концевик лампочки багажника, что делать с капотом есть ли там концевик?
И еще засада сделал подключение к центральному замку согласно инструкции в разрыв синего провода, все работало нормально, спустя время стали появляться глюки сига переставала закрывать открывать машину с ключа тоже не получалось, помогало только сброс массы с акб. А теперь вообще фигня случилась штатно в сигналке в разрыв цепи управления ЦЗ ставится предохранитель, так вот он теперь при попытке открыть закрыть машину перегорает.

Ну во-первых, в задних дверях есть по концевику и они задействованы для подсветки задней части салона, к одному из них и подключайся - они запараллелены. Почти все сиги имеют 1 канал на датчики дверей, позтому передние и задние концевики к сиге надо цеплять через диодную развязку (см инструкцию к сиге).
Во-вторых, в крышке багажника тоже есть концевик подсветки багажника, к нему и цепляйся.
В-третьих, под капот ставь концевик сам (можно использовать мерсовский на кронштейне, устанавливался на авто со штатной сигой).
А вот что касаемо ЦЗ, то явно накосячил при установке или позже. В инструкции к сиге должна быть схема, сделай по ней, иначе не только преды будут гореть, но и проводка.

[Alexec]

Нет у меня в задней части подсветки соответственно и концевиков нет. А к концевику багажника можно под задней сидушкой прицепиться?

[Alexec]

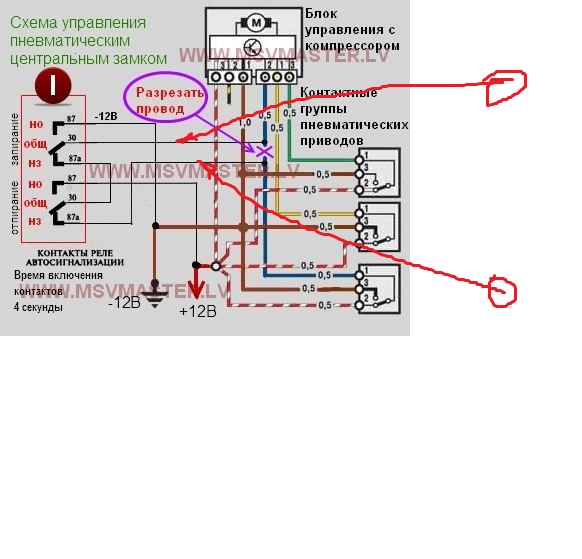

Что будет если перепутать местами провода идущие от сигналки в разрыв голубого провода цз

Прикрепленные изображения

•

[Sergey_W124]

Нет у меня в задней части подсветки соответственно и концевиков нет. А к концевику багажника можно под задней сидушкой прицепиться?

Насколько я понимаю в мерсах, провод к концевику багажника проходит из салона по левой стороне в отверстие багажника и далее к концевику. Можно в "святцах" по 190 посмотреть цвет этого провода и прицепиться к нему со стороны заднего дивана. А ежели нет концевиков на стойках задних дверей, то их можно поставить либо в стандартные отверстия (наверное они закрыты заглушками), либо проделать их, как это сделано в стойках передних дверей.

Сообщение отредактировал Sergey_W124: 13 October 2015 - 15:28

[Sergey_W124]

Что будет если перепутать местами провода идущие от сигналки в разрыв голубого провода цз

Будет КЗ.

[Alexec]

Будет КЗ.

Это я уже понял. Исправил все работает.
Теперь интересует к каким проводам подключить мигание поворотников. Где то видел что провода под рулевым переключателем но не запомнил какого цвета а найти что то не могу.

[Sergey_W124]

Это я уже понял. Исправил все работает.
Теперь интересует к каким проводам подключить мигание поворотников. Где то видел что провода под рулевым переключателем но не запомнил какого цвета а найти что то не могу.

Провода на поворотники: черный-с-зеленой-полосой® и черный-с-белой-полосой(L).

Сообщение отредактировал Sergey_W124: 13 October 2015 - 19:23

[Alexec]

Провода на поворотники: черный-с-зеленой-полосой® и черный-с-белой-полосой(L).

Спасибо

[Alexec]

Еще вопросец. Куда под капотом устанавливать концевик?

[Sergey_W124]

Еще вопросец. Куда под капотом устанавливать концевик?

Например, так, как на штатной схеме для 201:

[Alexec]

А в багажник куда концевик установить? Свет багажника разрывает +

[Sergey_W124]

А в багажник куда концевик установить? Свет багажника разрывает +

К штатному плафону. Цепляй на этот лепесток - он как будто бы специально для сиги зарезервирован:

При открывании багажника этот контакт коммутируется на "массу", что и требуется.

Сообщение отредактировал Sergey_W124: 23 October 2015 - 15:39
