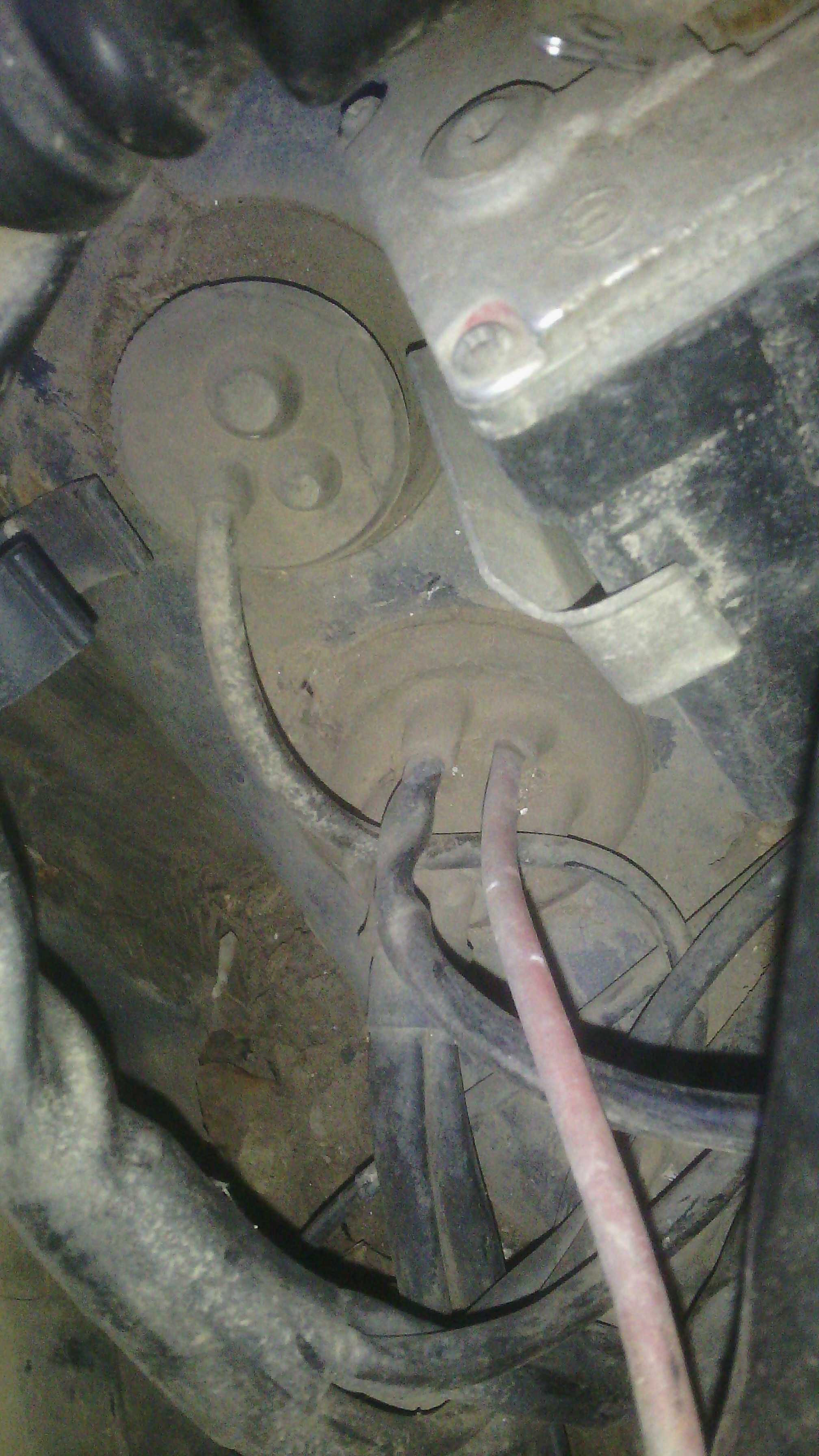

Всем Привет! У меня МБ W124 90год. Нужна помощь,ребят откуда идёт этот красный провод, и куда?

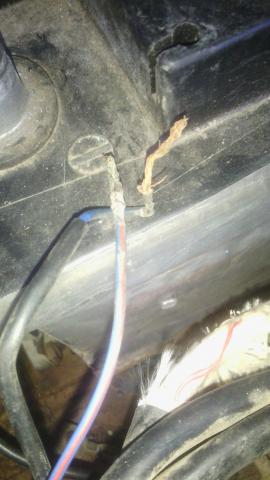

И ещё вот эти 2-а мелких,один синий а 2-ой красно-синий?

[DeMonZ79]

синий скорее всего от генератора обмотка возбуждения вроде, на колодку +12 В возле аккума

[Sergey_W124]

Всем Привет! У меня МБ W124 90год. Нужна помощь,ребят откуда идёт этот красный провод, и
И ещё вот эти 2-а мелких,один синий а 2-ой красно-синий?

Красный провод, судя по тому, что не защищен изоляционной трубкой, возможно самоделка, например + от АКБ к музыке.
Синий и сине/красный, скорее всего оба на клемму D+ генератора (через колодку не правом стакане). Один для приборки, второй для АБС.

Сообщение отредактировал Sergey_W124: 24 October 2015 - 19:39

[DjVasyan]

синий скорее всего от генератора обмотка возбуждения вроде, на колодку +12 В возле аккума

От генератора у меня идёт мелкий белый на колодку +12,а синий из косы но в этой же косе есть коричневые которые идут на кузов масса и крепятся на стакан

[DjVasyan]

Красный провод, судя по тому, что не защищен изоляционной трубкой, возможно самоделка, например + от АКБ к музыке.
Синий и сине/красный, скорее всего оба на клемму D+ генератора (через колодку не правом стакане). Один для приборки, второй для АБС.

Привет. От генератора у меня идёт мелкий белый на колодку +12,а синий из косы но в этой же косе есть коричневые которые идут на кузов масса и крепятся на стакан

[Sergey_W124]

Привет. От генератора у меня идёт мелкий белый на колодку +12,а синий из косы но в этой же косе есть коричневые которые идут на кузов масса и крепятся на стакан

Клеммная колодка на правом стакане. На ней 2 толстых болта - на них собрана плюсовая разводка АКБ, B+ гены, всех силовых цепей авто.
И 1 тонкий болт - на него прикручиваются провод D+ гены (может белый, может другого цвета), синий провод на приборку и сине/красный на АБС.
Коричневые провода у мерсов всегда на "массу".

Сообщение отредактировал Sergey_W124: 24 October 2015 - 20:53

[Timoxa_k]

А есть у кого схема этой клемной плюсовой колодки? Какие провода туда идут помимо тонких!? Ищу ищу, не могу найти...

[DeMonZ79]

С генератора толстый приходит, от аккума идёт и блок предохранителей постоянные +12
