Всем привет!
В процессе инсталяции мотора 5,6 с коммутатором 2х4 вместо мотора 5,0 с коммутатором 2х8 возникли вопросы по схеме проводки одного разъема, есть ли у кого нибудь электрическая схема для машины с коммутатором 2х4?
Ищу электрическую схему для м117.968
Автор
мурзик
, 04 Apr 2017 10:47
W126 Электрооборудование Инжектор
Сообщений в теме: 3
#1
ОФФЛАЙН
мурзик
-
- Мерсоводы
-
- Cообщений: 1908
Молчание - добродетель дураков. /Ф. Бэкон/
- Город:Санкт-Петербург
-
Автомобиль:
с126, w463
Отправлено 04 April 2017 - 10:47
#2
ОФФЛАЙН
4ekist
-
- Мерсоводы
-
- Cообщений: 293
Мерсовод
- Город:Екатеринбург
-
Автомобиль:
W 126 560 SEC
Отправлено 04 May 2017 - 12:43

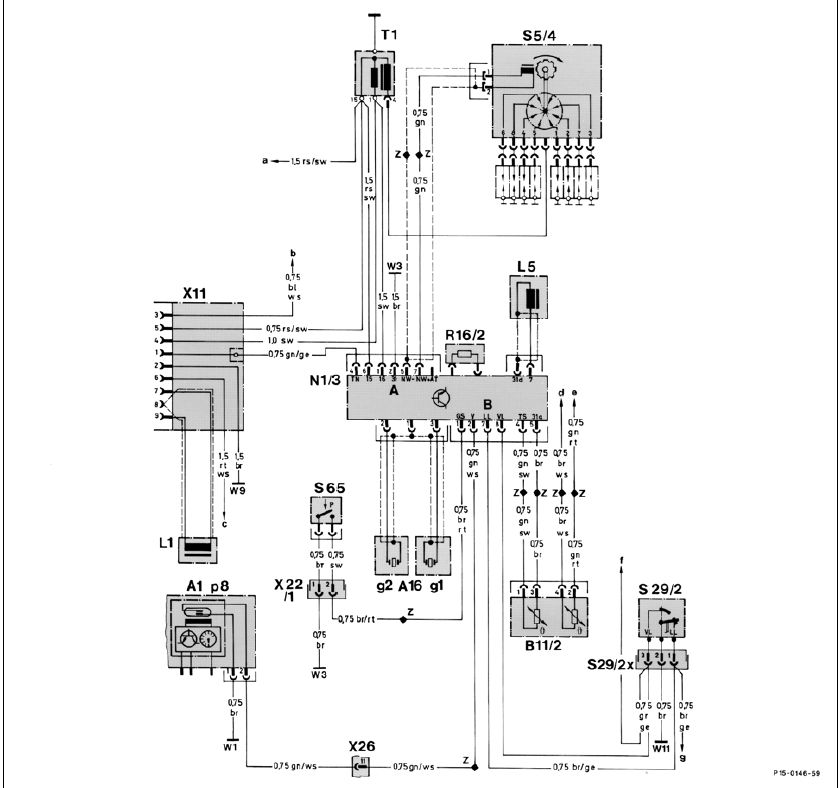

Нашел кое-что. Поищу схемы 2*4-х контактного коммутатора, тоже где-то были
Прикрепленные изображения
Сообщение отредактировал 4ekist: 04 May 2017 - 12:44
С126 560 SEC 89г
#3
ОФФЛАЙН
4ekist
-
- Мерсоводы
-
- Cообщений: 293
Мерсовод
- Город:Екатеринбург
-
Автомобиль:
W 126 560 SEC
Отправлено 04 May 2017 - 19:58

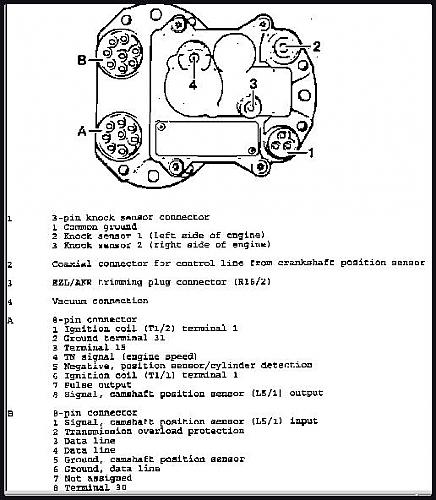

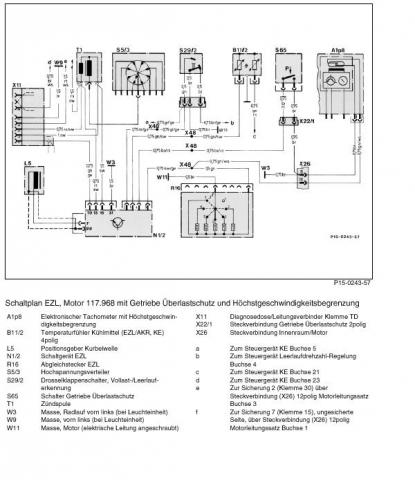

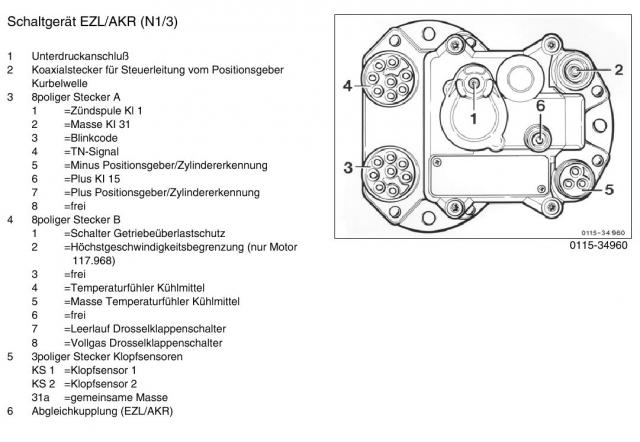

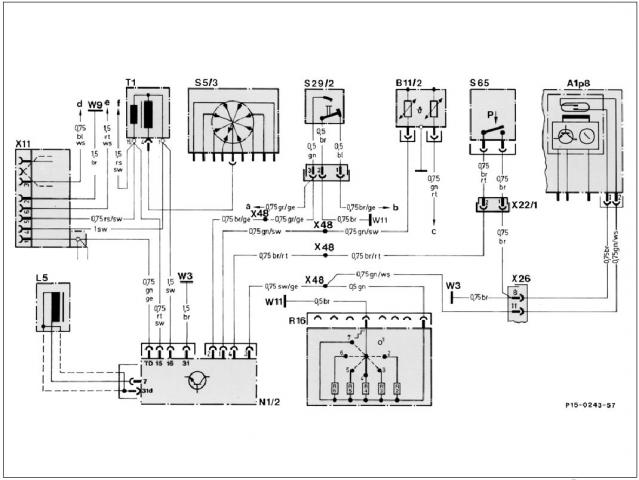

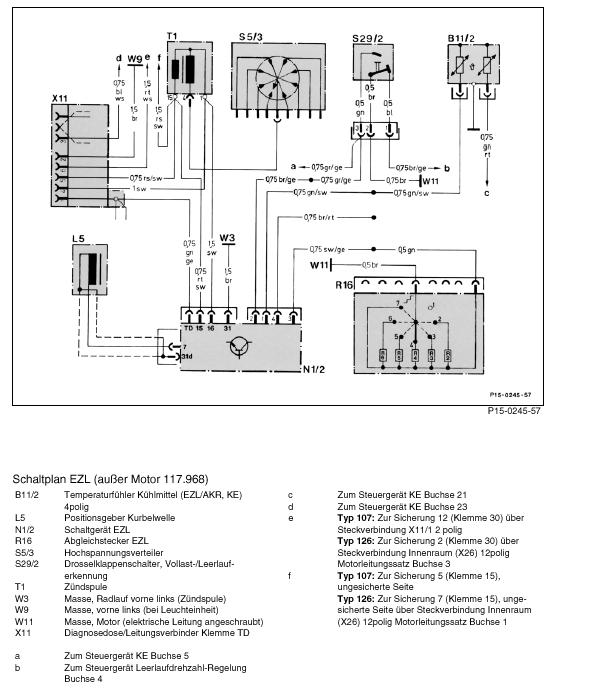

Еще схемки
Прикрепленные изображения
С126 560 SEC 89г
#4
ОФФЛАЙН
мурзик
-
- Мерсоводы
-
- Cообщений: 1908
Молчание - добродетель дураков. /Ф. Бэкон/
- Город:Санкт-Петербург
-
Автомобиль:
с126, w463
Отправлено 05 May 2017 - 12:41
Спасибо!
