Добрый день!

Коллеги, полез вчера посмотреть почему не горит светильник задней передачи...

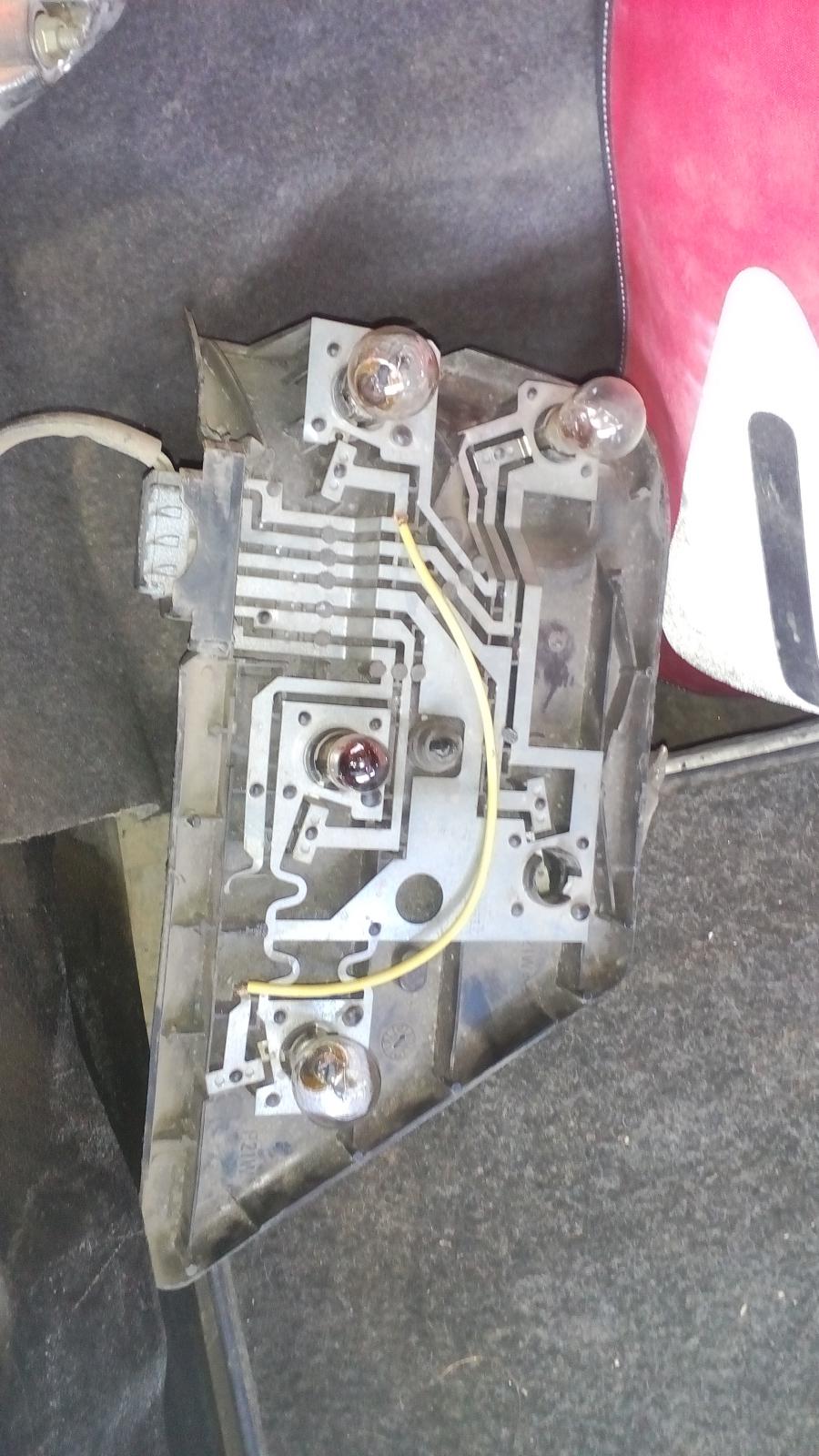

и обнаружил вот такой колхоз (фото левого фонаря)

Лампочки задней передачи вообще нет на обоих фарах и такая перемычка то же с двух сторон.

Пробовал переставить одну из ламп в пустое гнездо - не горит.

Вопрос: Понимаю что перемычкой скорее всего решили проблему отсутствия одного из проводов, так какого?

Может ли это влиять на лампу заднего хода?

Прикрепленные изображения

•

[Sergey_W124]

Этой перемычкой, как я понял, запараллелили стоп с ПТФ, чтобы при нажатии стопов горели 2 лампы в фонаре.

А гнездо для лампы ЗХ на твоем фото вообще пустое, лампа в него не вставлена.

[genzemarta]

Этой перемычкой, как я понял, запараллелили стоп с ПТФ, чтобы при нажатии стопов горели 2 лампы в фонаре.
А гнездо для лампы ЗХ на твоем фото вообще пустое, лампа в него не вставлена.

Совершенно верно!

Добрый день!
Коллеги, полез вчера посмотреть почему не горит светильник задней передачи...
и обнаружил вот такой колхоз (фото левого фонаря)
Лампочки задней передачи вообще нет на обоих фарах и такая перемычка то же с двух сторон.
Пробовал переставить одну из ламп в пустое гнездо - не горит.
Вопрос: Понимаю что перемычкой скорее всего решили проблему отсутствия одного из проводов, так какого?
Может ли это влиять на лампу заднего хода?

1. Лампу вставить.
2.Выключатель заднего хода проверьте,
снять клему и вставить перемычку, он в салоне под дровиной кпп если авто на мешалке если акпп то под авто на кпп.

[Dimon KZ]

Совершенно верно!
1. Лампу вставить.
2.Выключатель заднего хода проверьте,
снять клему и вставить перемычку, он в салоне под дровиной кпп если авто на мешалке если акпп то под авто на кпп.





Примерно в каком месте находится концевик на АКПП?

Из под домкрата можно добраться или нужен подъемник?

[genzemarta]

Примерно в каком месте находится концевик на АКПП?
Из под домкрата можно добраться или нужен подъемник?

Слевой стороны авто на кпп где выходит тяга черная приблуда с проводами. Провода от нее идут в салон и возле педали газа есть квадратный клемник. Если память не изменяет. Там проще проверить.
с домкрата не удобно до жути будет.

[Dimon KZ]

Слевой стороны авто на кпп где выходит тяга черная приблуда с проводами. Провода от нее идут в салон и возле педали газа есть квадратный клемник. Если память не изменяет. Там проще проверить.
с домкрата не удобно до жути будет.



Спасибо, буду смотреть

[Dimon KZ]

Коллеги, распиновку разъема (клемника) от АКПП не подскажите?

Т.е. вопрос, какие контакты прозванивать.

[Sergey_W124]

Коллеги, распиновку разъема (клемника) от АКПП не подскажите?

Т.е. вопрос, какие контакты прозванивать.

http://www.w201club....showtopic=29323



Или в гугле набери "w124 лягушка акпп"

[Dimon KZ]

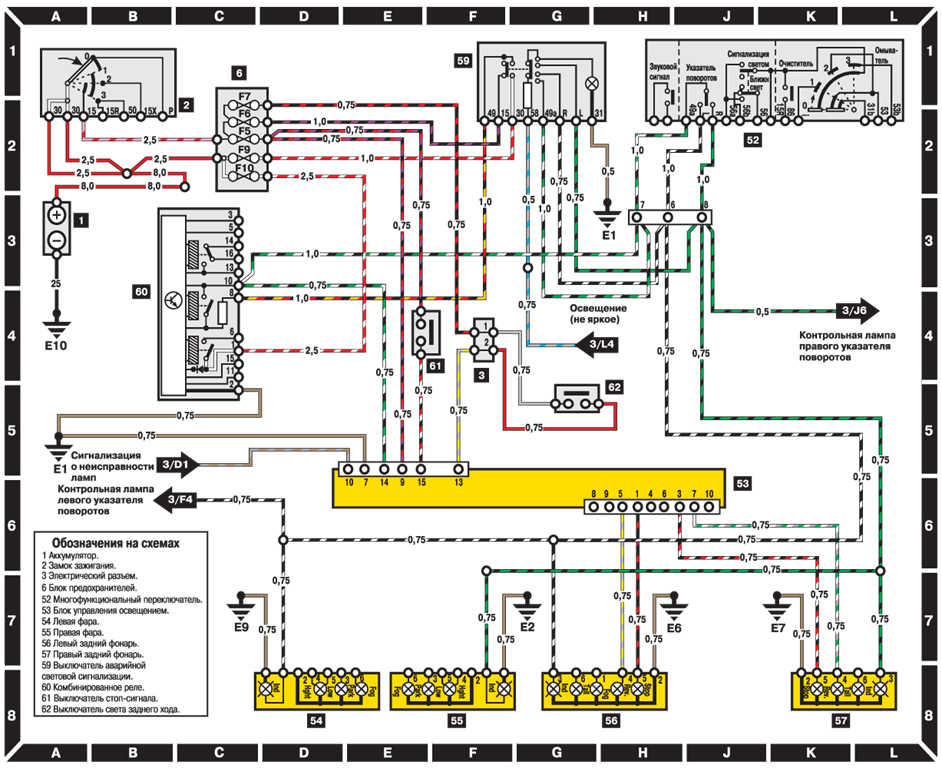

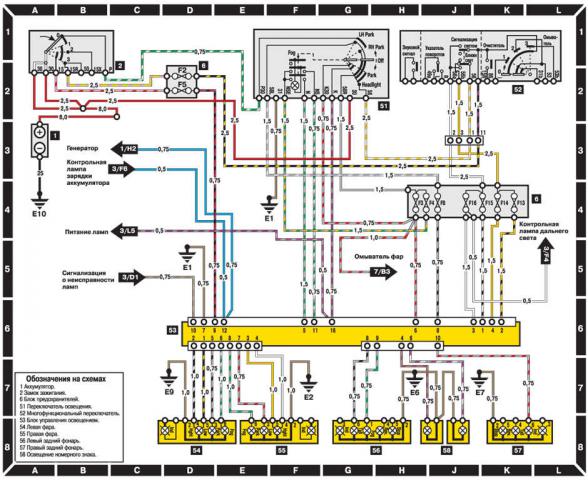

Коллеги, нарыл в Инете такие схемы, но качество неважное, не видно подписей к лампам....

Может поможете....

Прикрепленные изображения

•
•

[Dimon KZ]

По разъемчику в салоне ни кто поточнее не даст информацию...??? Похоже на схеме вариант с МКПП

[Dimon KZ]

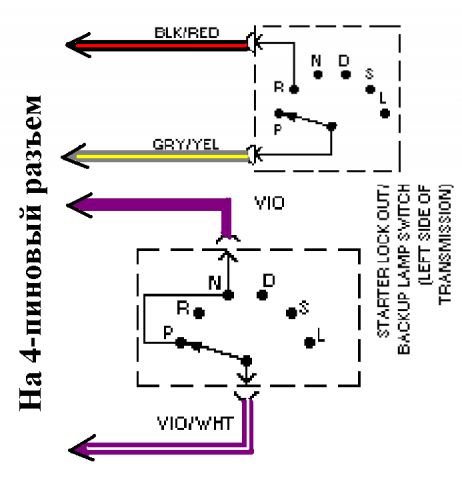

Нашел тут схемку переключателя что установлен на АКПП.

Вопрос:

Так существует промежуточный разъем в салоне или нет?

Что бы проверить замыкание желтого с красным проводом обязательно лезть под авто или есть варианты?

Где и что можно перемкнуть что бы зажечь фонари заднего хода для проверки остальной части электрики имитируя работу данного переключателя?



Прикрепленные изображения

•

[Sergey_W124]



Так существует промежуточный разъем в салоне или нет?

Что бы проверить замыкание желтого с красным проводом обязательно лезть под авто или есть варианты?

Где и что можно перемкнуть что бы зажечь фонари заднего хода для проверки остальной части электрики имитируя работу данного переключателя?

В салоне, над педалью газа, на корпусе печки --- 4 пиновый разъем.

Мама уходит в проводку. Папа уходит в АКПП.

2 толстых сиреневых --- блокировка стартера

2 тонких (черн/красн и сер/желт) --- включатель ламп ЗХ.



Перемкни 2 тонких и получишь свет ЗХ.

[Dimon KZ]

В салоне, над педалью газа, на корпусе печки --- 4 пиновый разъем.

Мама уходит в проводку. Папа уходит в АКПП.

2 толстых сиреневых --- блокировка стартера

2 тонких (черн/красн и сер/желт) --- включатель ламп ЗХ.



Перемкни 2 тонких и получишь свет ЗХ.





Спасибо!

[Dimon KZ]

Оживил я фонарики свои, заодно ревизию сделал.

Проблема заключалась в разбитых патронах....

Некоторые подравнял утиками, кое где пазы проточил бормашинкой (кто-то паяльником видимо заузить патроны пытался)

В двух патронах всё было совсем плохо, лампочки пришлось впаять проводами.
