Доброго времени суток, помогите разобраться в разъёмах



Вопрос №1

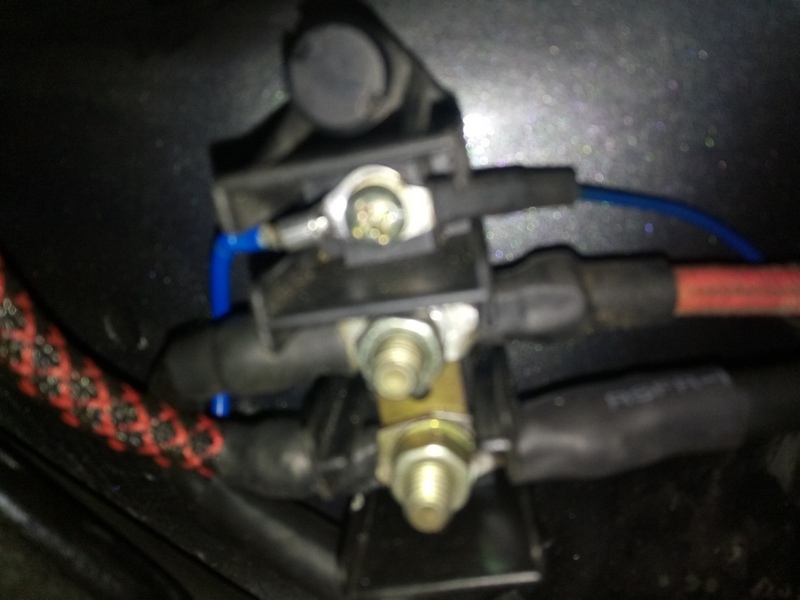

я всё правильно подсоединил ?





Вопрос №2

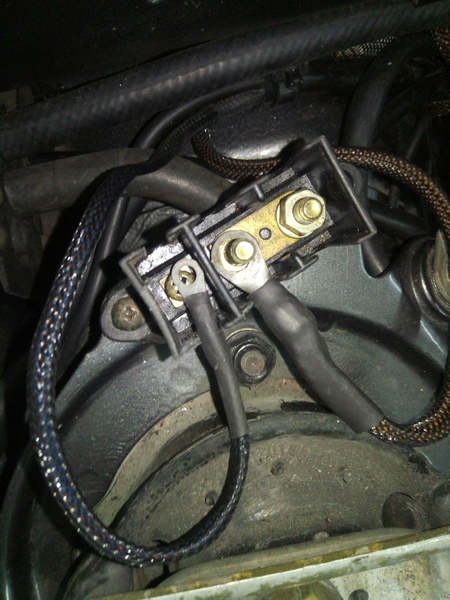

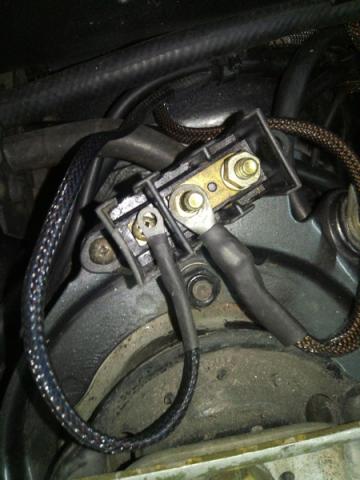

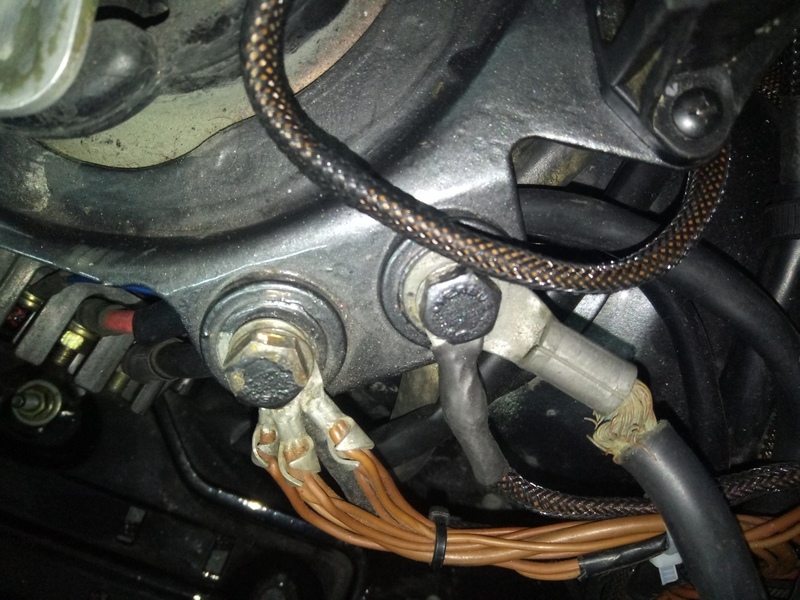

я так понимаю это колодка "массы" и эти два провода идут на эту колодку ?







Вопрос №3



тут всё сложно у же голову сломал, что куда идет ?





тоже самое только левая сторона





Вопрос №4

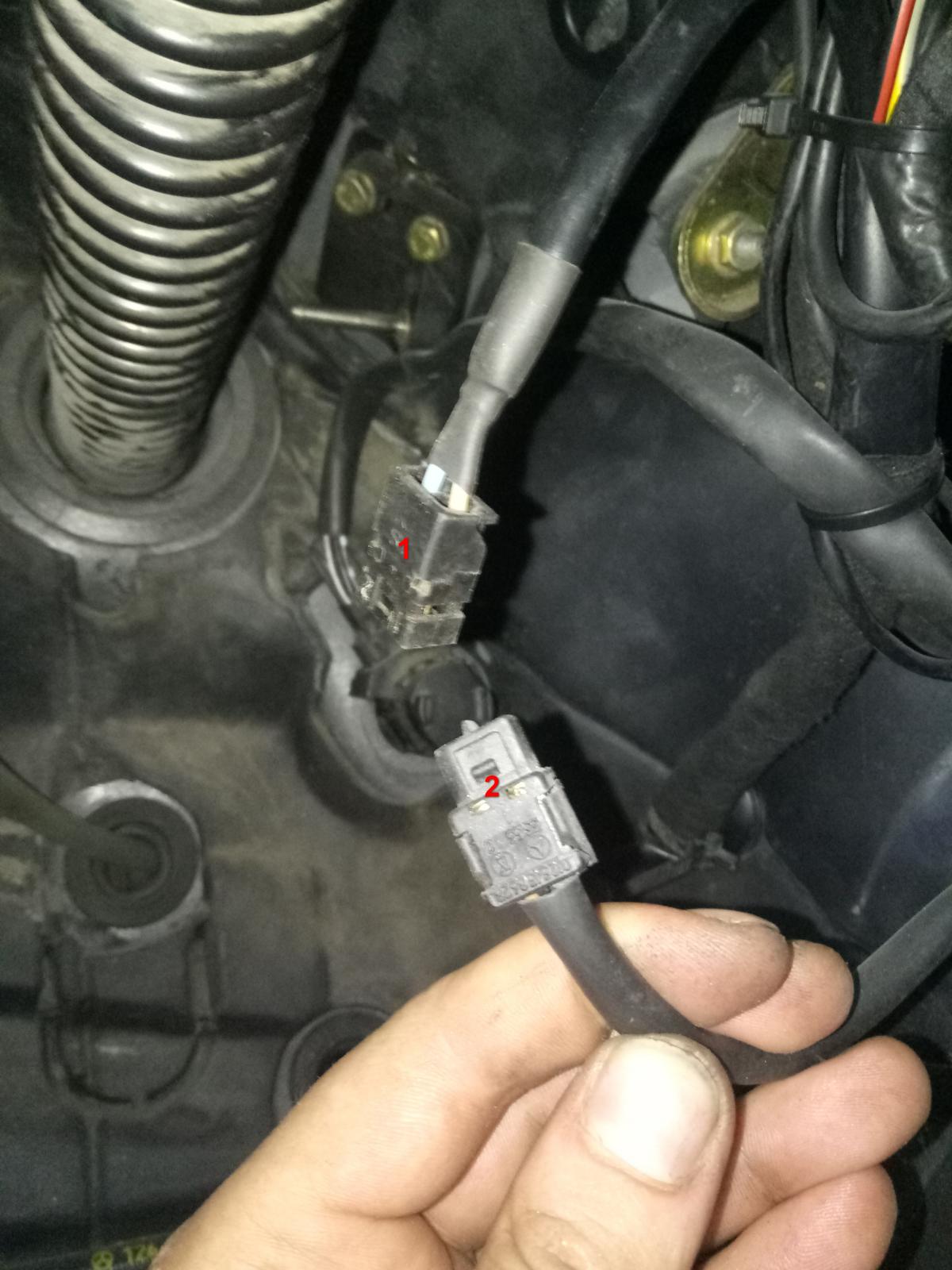

эти разъёмы я так понимаю нужно соединить ?





Вопрос №5



эти тоже ?





Вопрос №6

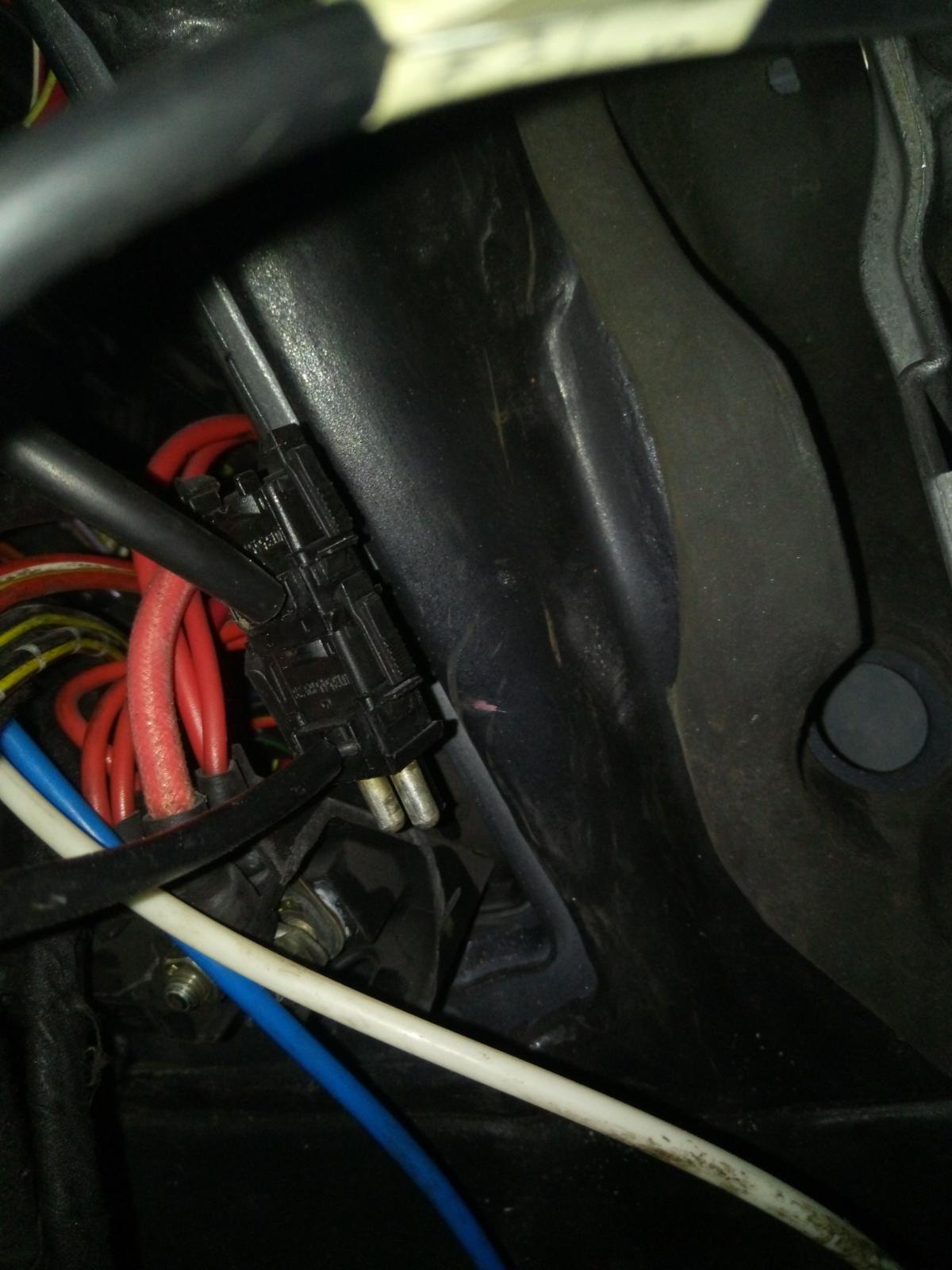

это я так понимаю плюс, куда он должен приходить ?





Вопрос №7

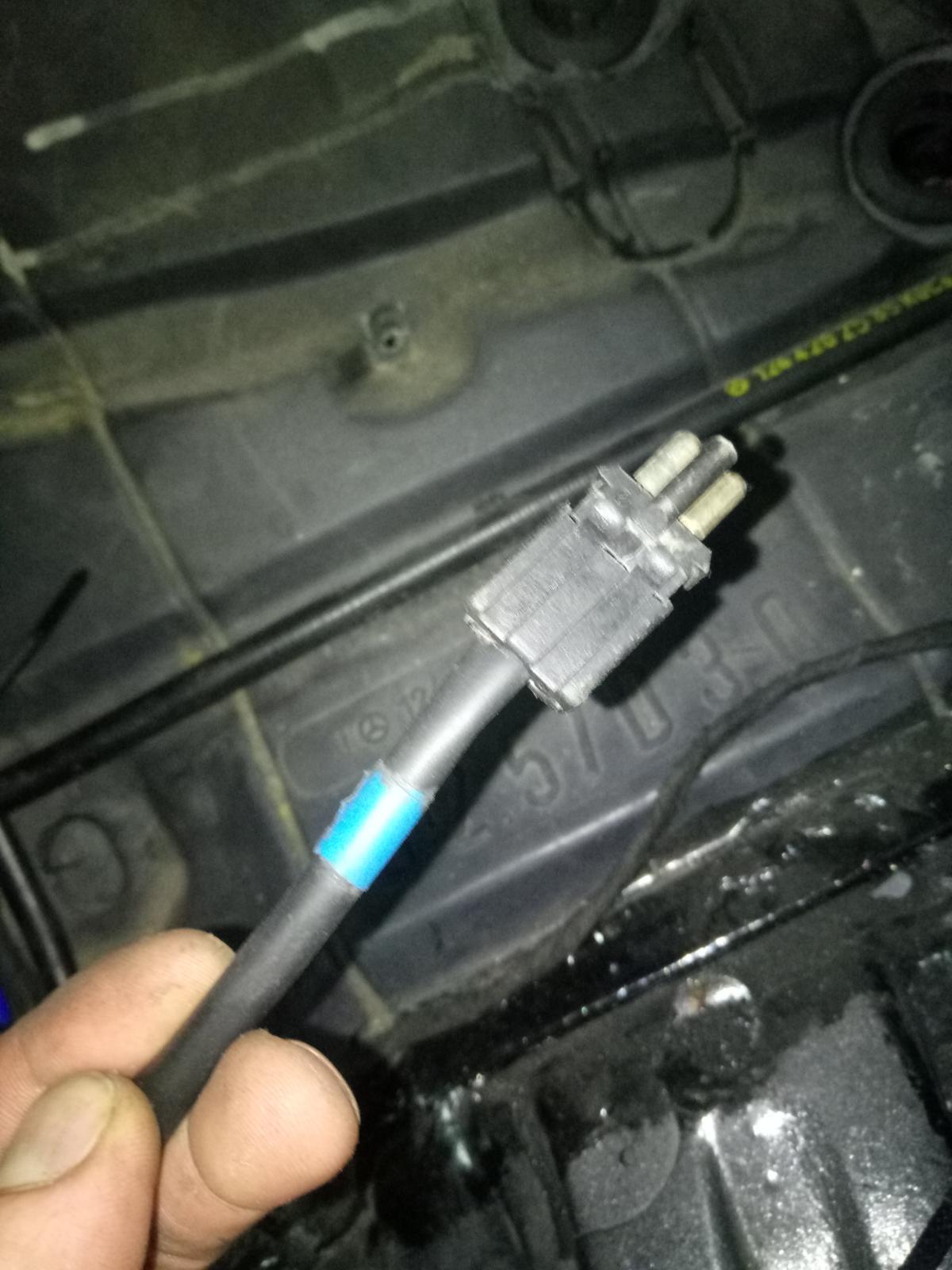

разъём с синей меткой, что это, куда его ?





Вопрос №8



тоже непонятный разъём?





Вопрос №9

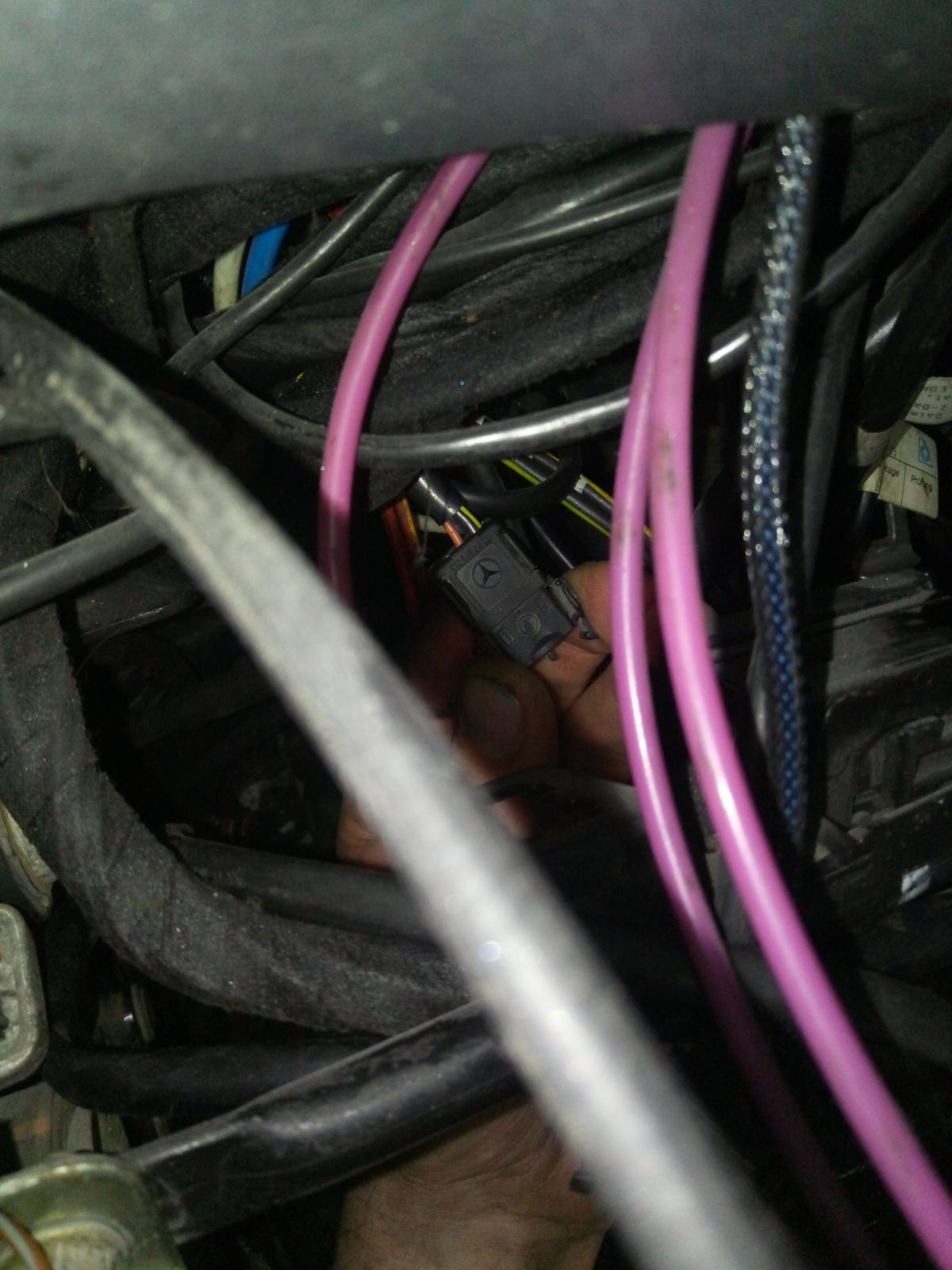

что сюда должно приходить ?





Вопрос №10

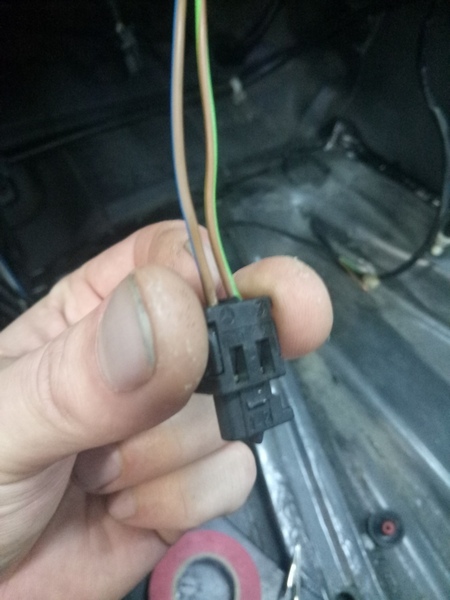

вот еще непонятный разъем



Сообщение отредактировал Zan: 27 May 2018 - 23:27

[колясик]

На мерседесе все разьемы свои

поменять или поменять полюса почти невозможно.

[Zan]

там есть одинаковые, но у меня возникли вопросы конкретно по этим

[колясик]

там есть одинаковые, но у меня возникли вопросы конкретно по этим

Включайте логику

и в путь

цвета в разьемах тоже повторяются

с обеих сторон .

[Zan]

у меня видимо с логикой беда особенно в "вопросе №3"

[Sergey_W124]

Фишка с вопроса №6 --- это не плюс, это переходник из проводки АБС на контрольную лампочку в приборке.



Разъем с вопроса №7 --- в разъем с вопроса №8, это к проводке люка и блоку комфорта.

Гроздь разъемов с вопроса №9 --- к включателю стопов на педали тормоза.

[Zan]

спасибо! по четырем разъёмам вопрос закрыт, правда №6 у меня до приборки не дотянется а других проводов там нет

Сообщение отредактировал Zan: 27 May 2018 - 23:30

[Sergey_W124]

спасибо! по четырем разъёмам вопрос закрыт, правда №6 у меня до приборки не дотянется а других проводов там нет

№6 до приборки и не тянется. Он стыкуется с мамой от АБС-ной проводки, идущей из под капота.

Стыковка эта в р-не короба предов/реле.

Сообщение отредактировал Sergey_W124: 27 May 2018 - 23:51

[Zan]

№6 до приборки и не тянется. Он стыкуется с мамой от АБС-ной проводки, идущей из под капота.

Стыковка эта в р-не короба предов/реле.

хм... завтра посмотрю, но у меня там вроде нет ответной части

[DeMonZ79]

В 3 ем ничего сложного нету, это концевик и разветвитель концевики. Туда приходит масса от многих опций все провода коричневые с серой полоской

[Zan]

В 3 ем ничего сложного нету, это концевик и разветвитель концевики. Туда приходит масса от многих опций все провода коричневые с серой полоской

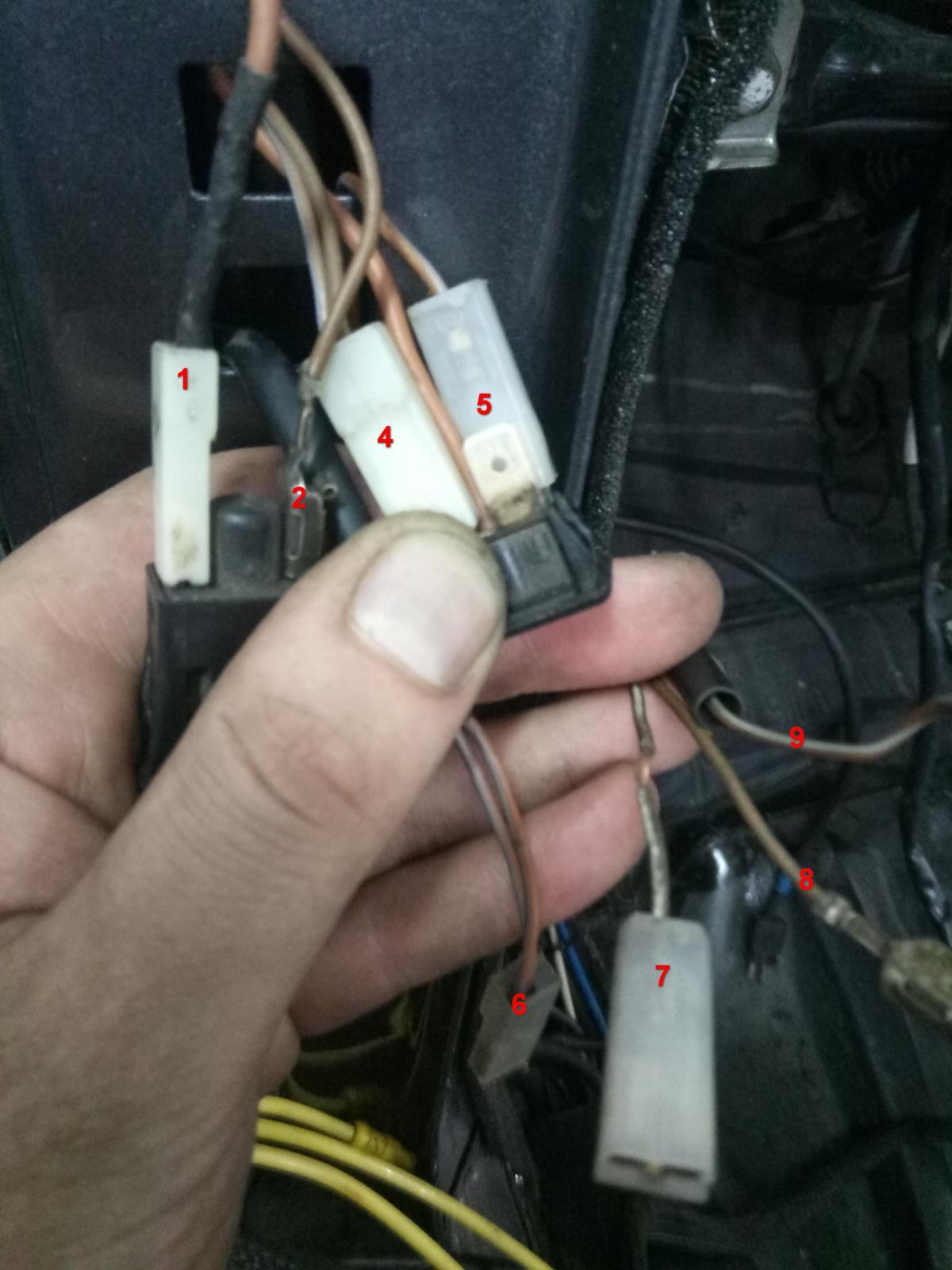

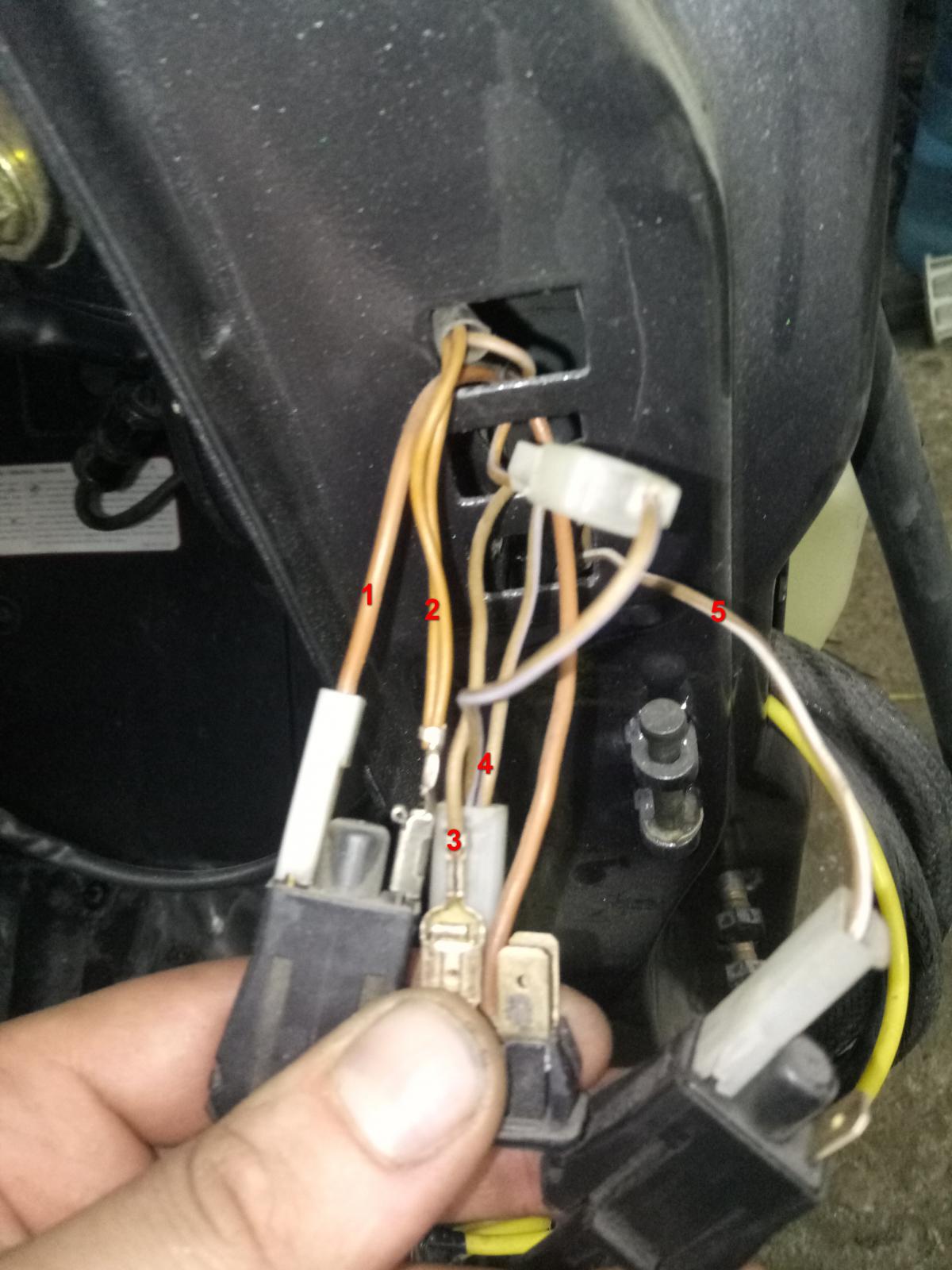

получается, что фигня на втором фото из третьего вопроса с пометками (4) (5) - это не датчик, а просто разветвитель ?

[Sergey_W124]

получается, что фигня на втором фото из третьего вопроса с пометками (4) (5) - это не датчик, а просто разветвитель ?

Это разветвитель, который раздает с одной дверной кнопки сигнал об открытии передних дверей на плафон, на блок комфорта, на фонарики подсветки дверей и пр.

[Zan]

Это разветвитель, который раздает с одной дверной кнопки сигнал об открытии передних дверей на плафон, на блок комфорта, на фонарики подсветки дверей и пр.

Спасибо, схема проясняется

[Zan]

Спасибо всем за помощь, всё по немногу подключил, но осталось несколько вопросов:

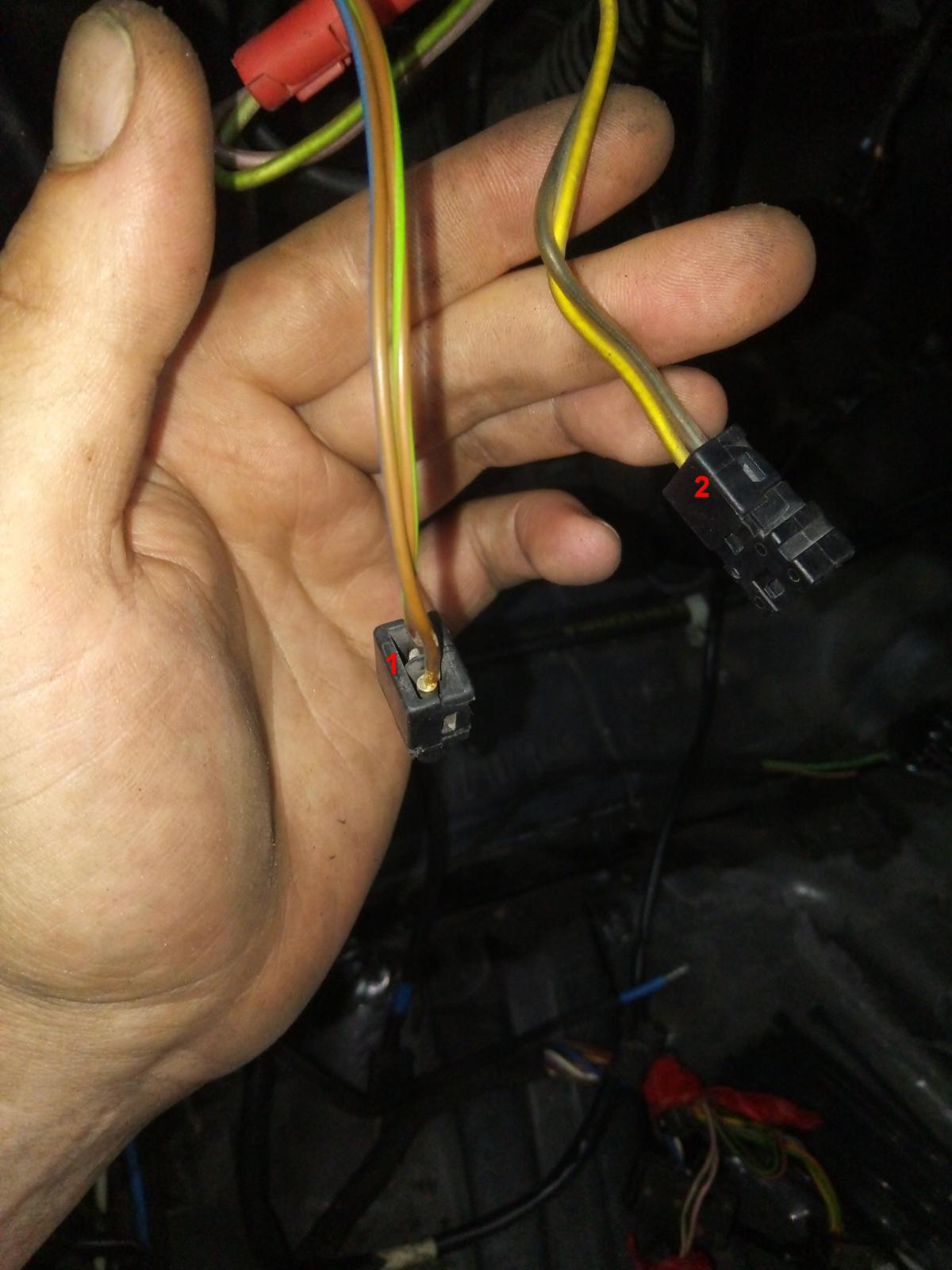

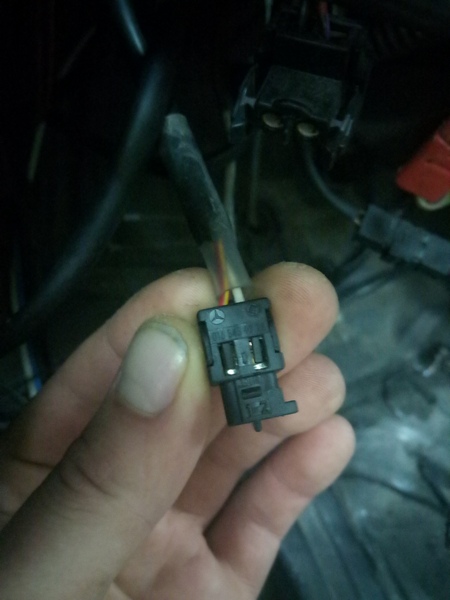

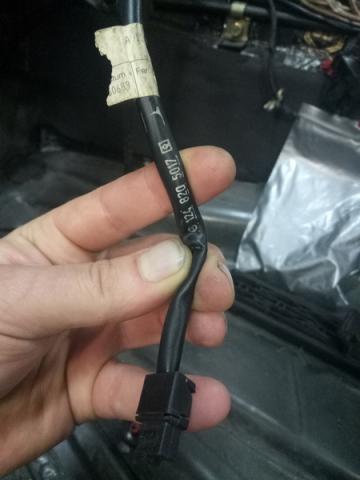

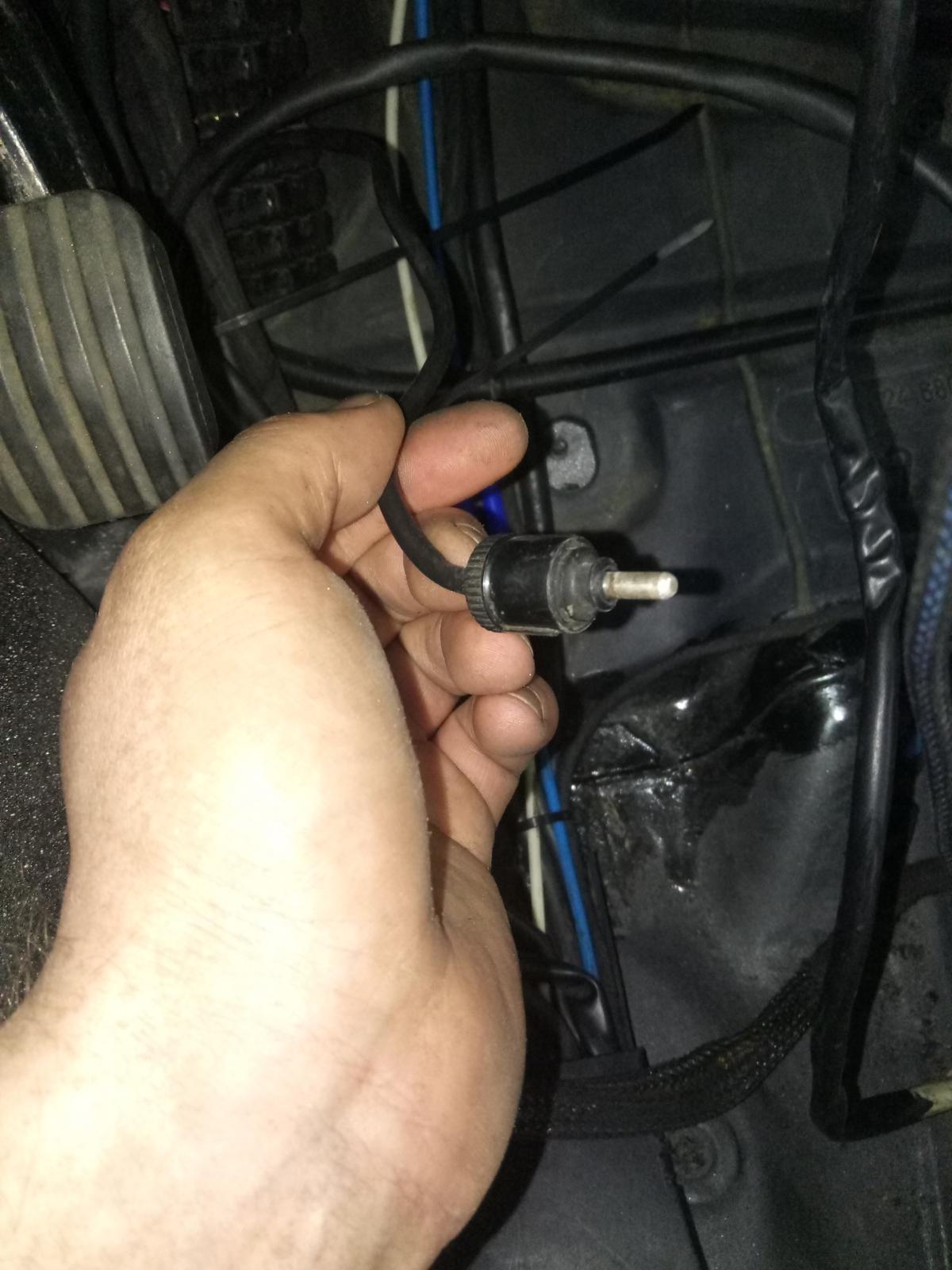

1. провод одно контактный, судя по номеру - понижение громкости в зависимости от скорости, я так понял на магнитолу идёт ?

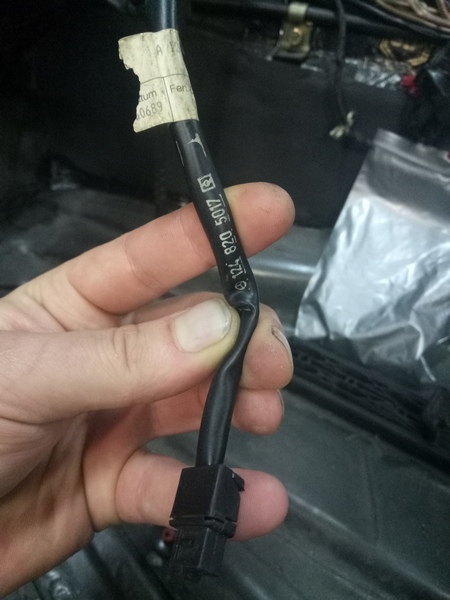

2.  провод тоже непонятный

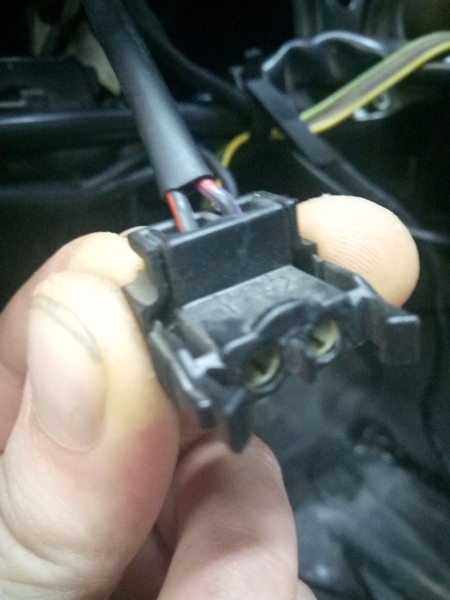

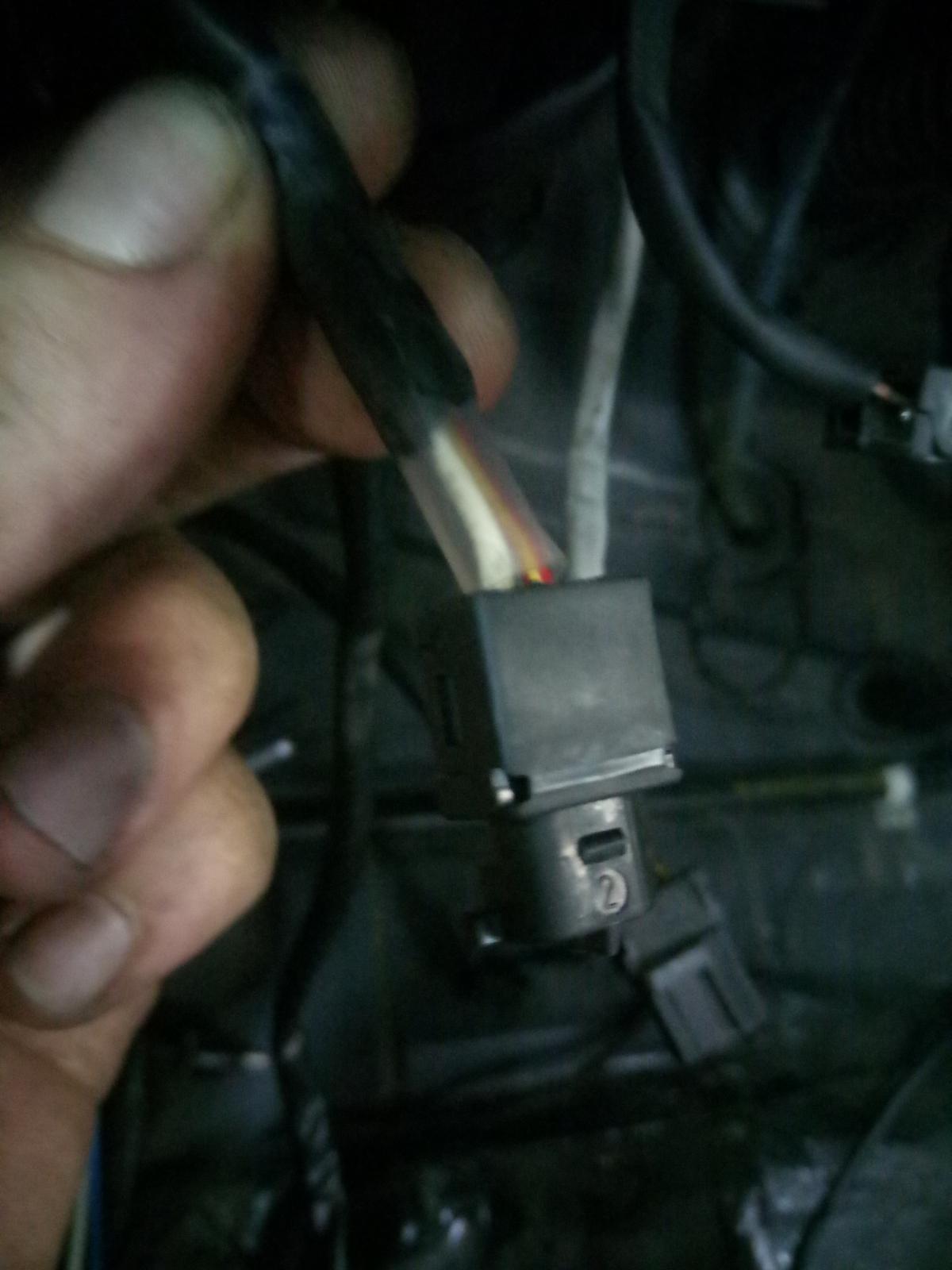

3. тоже не ясно, по разъёму может втыкаться в лягушку





4. такой же

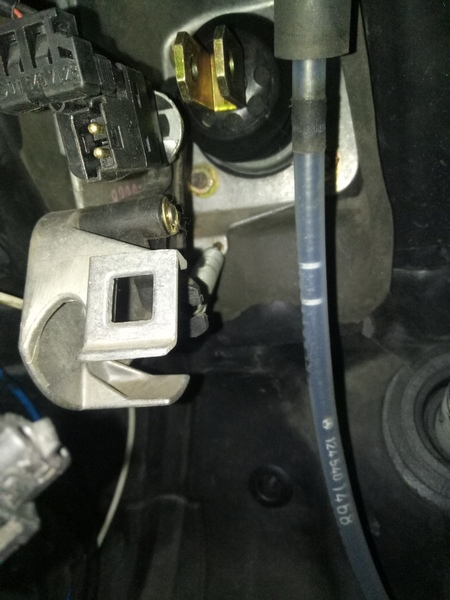

5. сама лягушка с разъёмом









[Sergey_W124]

1. провод одно контактный --- на мерсомагнитолу, для корректировки громкости от скорости.



2.  провод тоже непонятный --- на лягушку, включатель стопов, черн/красн/сирен и черн/красн/бел



3. 4. --- на малом разъеме лягушки ключ другой. На него должен цепляться разъем от блока круиза.



Укажи, что за машина --- мотор, АКПП, круиз, европа/америка и пр, судьба разъемов зависит от конфигурации.

Сообщение отредактировал Sergey_W124: 05 June 2018 - 10:08

[Zan]

Да в том-то и дело что ключ такой-же "3" и "4" со свистом туда залетают



w124 купе, акпп, круиза нет, вот по опциям





211

АВТОМАТИЧЕСКАЯ БЛОКИРОВКА ДИФФЕРЕНЦИАЛА (ASD)

240

ИНДИКАЦИЯ НАРУЖНОЙ ТЕМПЕРАТУРЫ

260

ОТМЕНА ОБОЗНАЧЕНИЯ МОДЕЛИ НА КРЫШКЕ БАГАЖНИКА

281

AMG РУЛЕВОЕ КОЛЕСО

291

ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

300

ВЕЩЕВ. ОТДЕЛЕНИЕ В ПОДДОНЕ ВЕЩЕВОГО ОТСЕКА СПЕРЕДИ

412

ЛЮК СДВИЖНОЙ ЭЛЕКТРИЧЕСКИЙ С ПОДЪЕМНЫМ УС-ВОМ

420

АКП 4-СТУП.

430

ПОДГОЛОВНИКИ ЗАДНЕГО СИДЕНЬЯ СЛЕВА И СПРАВА

512

АУДИОСИСТЕМА MB SPECIAL С VK, RDS

531

АНТЕННА АВТОМАТИЧЕСКАЯ

580

КЛИМАТИЧЕСКАЯ СИСТЕМА / TEMPMATIC

620

СИСТЕМА НЕЙТРАЛИЗАЦИИ ОГ

645

ЗИМНИЕ ШИНЫ M + S

653

СПОРТИВНАЯ ПОДВЕСКА С ЛЕГКОСПЛАВН. ДИСКАМ 8 ОТВ.

721

Название кода отсутствует

885

СИСТЕМА ЗАМКОВ С ИНФРАКРАСНЫМ ДИСТ.УПР.И ИММОБИЛ.

980

ТЕХ.ПАСПОРТ И № РАЗР.НА ЭКСП.НА ЗАВ.ТАБ.ДЛЯ ЭКСП.

[Sergey_W124]



Да в том-то и дело что ключ такой-же "3" и "4" со свистом туда залетают



w124 купе, акпп, круиза нет, вот по опциям





То, что со свистом залетают, это не признак того, что им там место...

Кроме того, на малом разъеме лягушки видно, что ответка должна быть прямоугольная с парными усиками --- а разъемы 4, 3 полукругом с непарными усиками --- они не оттуда.



Разъем 4 от электрики АСД. Ответка к нему должна вести на приборку --- к контрольной лампе АСД и к треугольнику на спидометре.



По разъему 3 --- судя по неродному кембрику на проводе, провода к нему могли быть надставлены другого цвета --- надо посмотреть на него подальше к жгуту. Судя по всему, он должен идти на хвост к клапану АСД.



Про мотор ни слова нет...

Сообщение отредактировал Sergey_W124: 05 June 2018 - 19:33

[Zan]

Мотор М104 3,2

Двигатель

104992 12 099619



Да пригляделся и правда парные



По 4 разъёму сегодня посмотрю, но на приборку я уже всё прикинул и места там вроде как нет.



Кстати, по вопросу 6 из первых фото я склоняюсь что это плюс от подогрева сидений, еще не прозванивал, но правее такой же разъём и я его уже подключил

[Sergey_W124]

По 4 разъёму сегодня посмотрю, но на приборку я уже всё прикинул и места там вроде как нет.



Он НЕ НА ПРИБОРКУ. К нему от приборки жгут-переходник должен вести.



Кстати, по вопросу 6 из первых фото я склоняюсь что это плюс от подогрева сидений, еще не прозванивал, но правее такой же разъём и я его уже подключил





Чтобы не гадать, надо оголить кембрик и обнажить цвет и сечение провода. Если толстый красн/бел, то на питание подогрева седел.

Сообщение отредактировал Sergey_W124: 05 June 2018 - 19:44

[Zan]

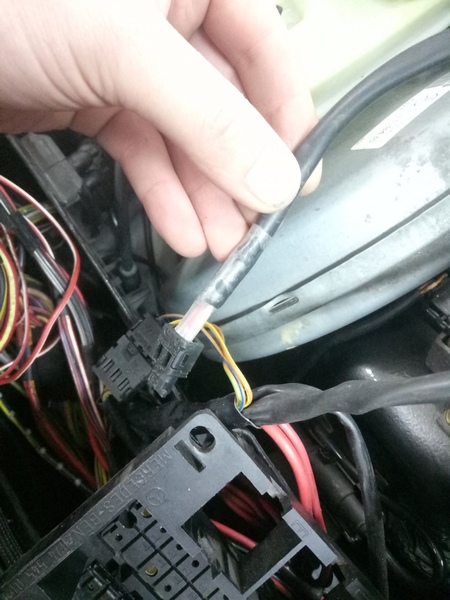

Посмотрел, разъём который в прозрачной термоусадке, идет в жгут в блоке предохранителей, цвета такие же

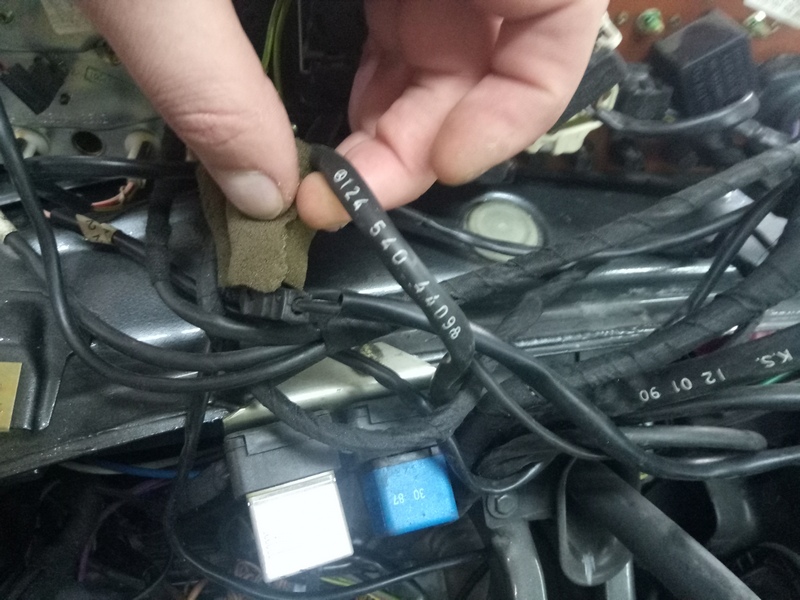

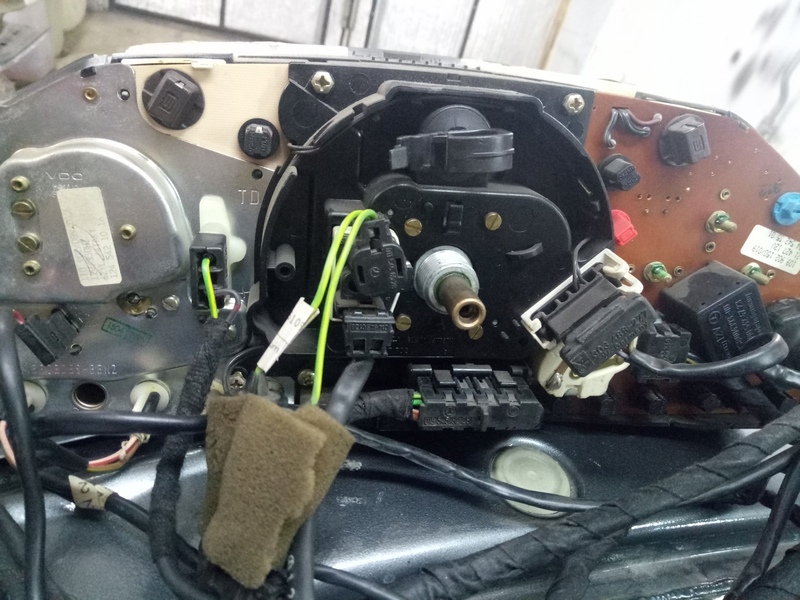

На приборке всё занято, единственное место куда можно вставить штекер занят штекером с номером 124 540 4409
