Сообщений в теме: 14

[Z.z1]

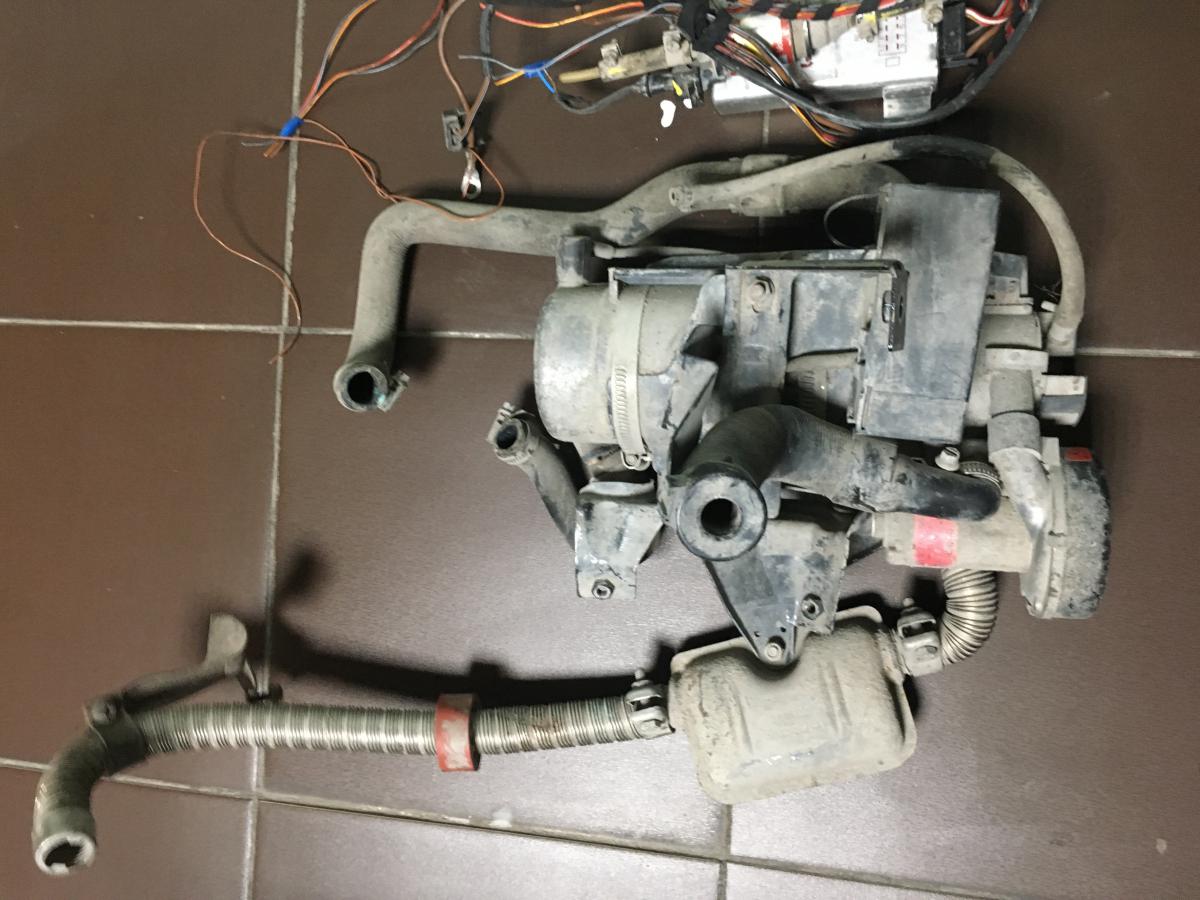

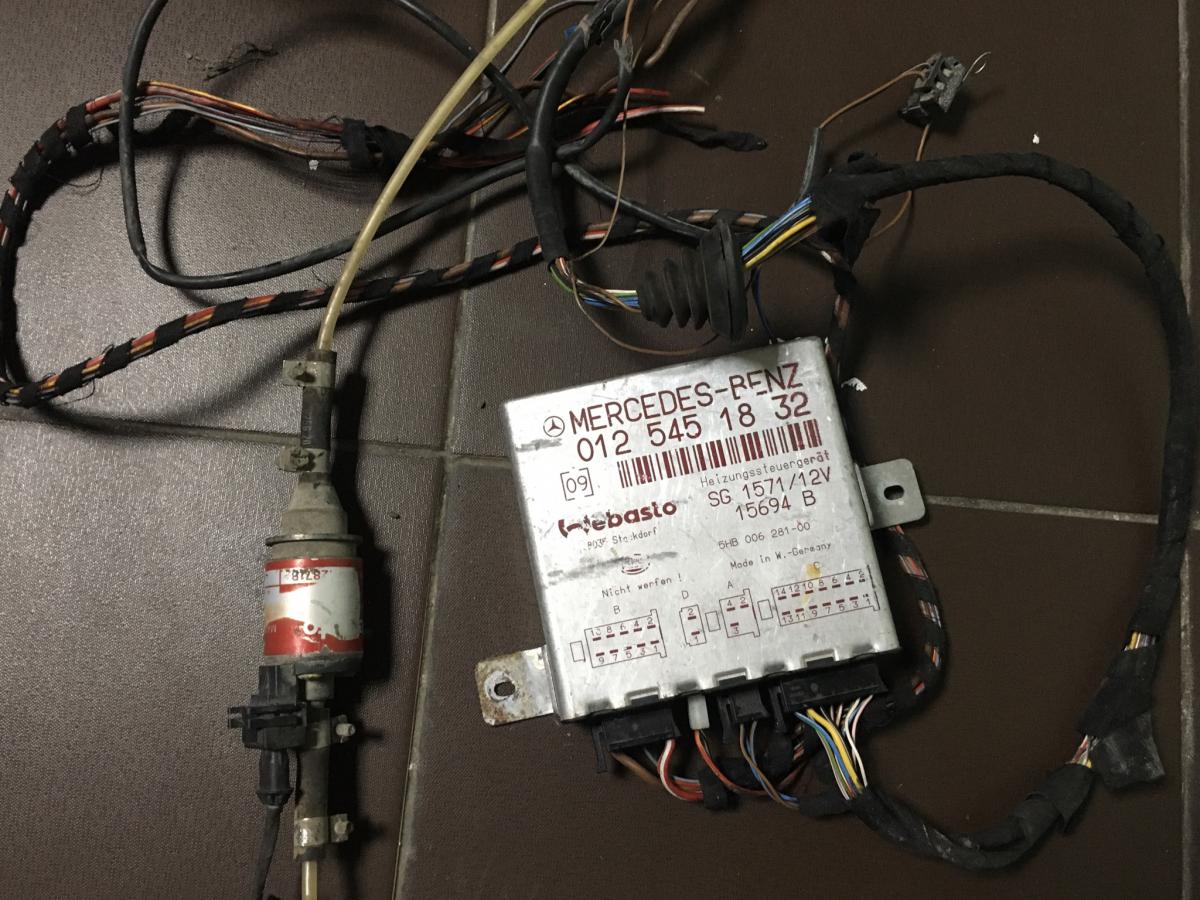

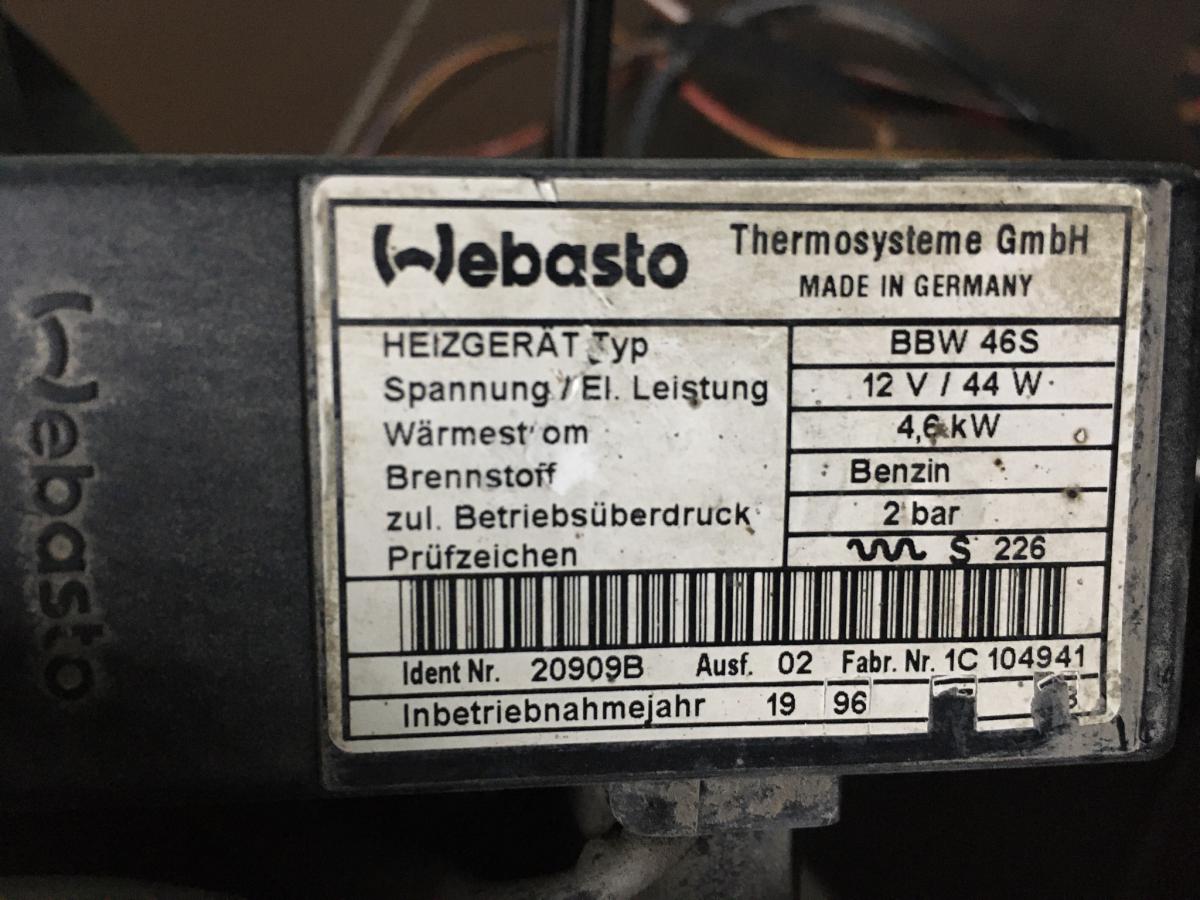

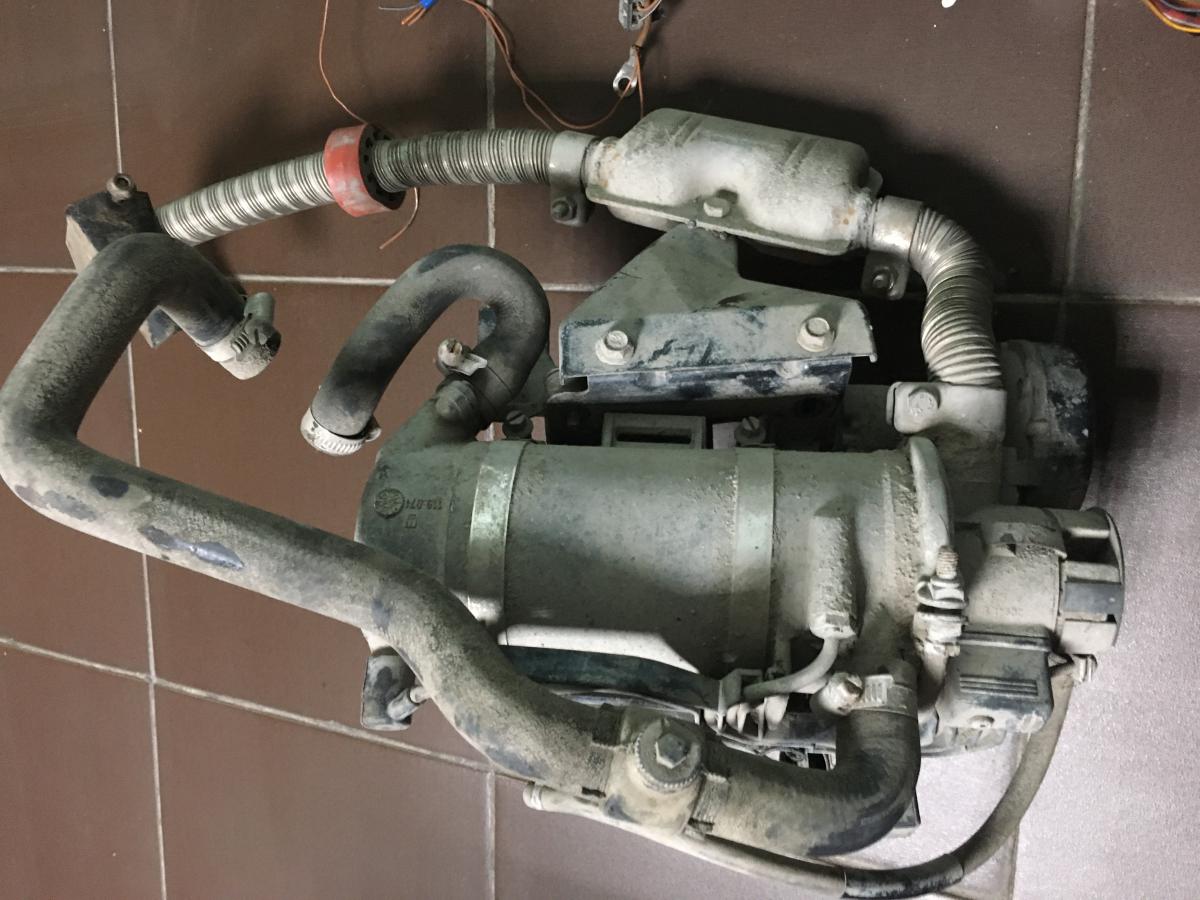

С распила, всё кроме циркуляционного насоса. 10тыс. Можно по кускам, но если будет покупатель на котёл.

Прикрепленные изображения

•
•
•
•
•
•
•
•
•

Сообщение отредактировал Z.z1: 18 January 2020 - 05:33

[AndreyVP]

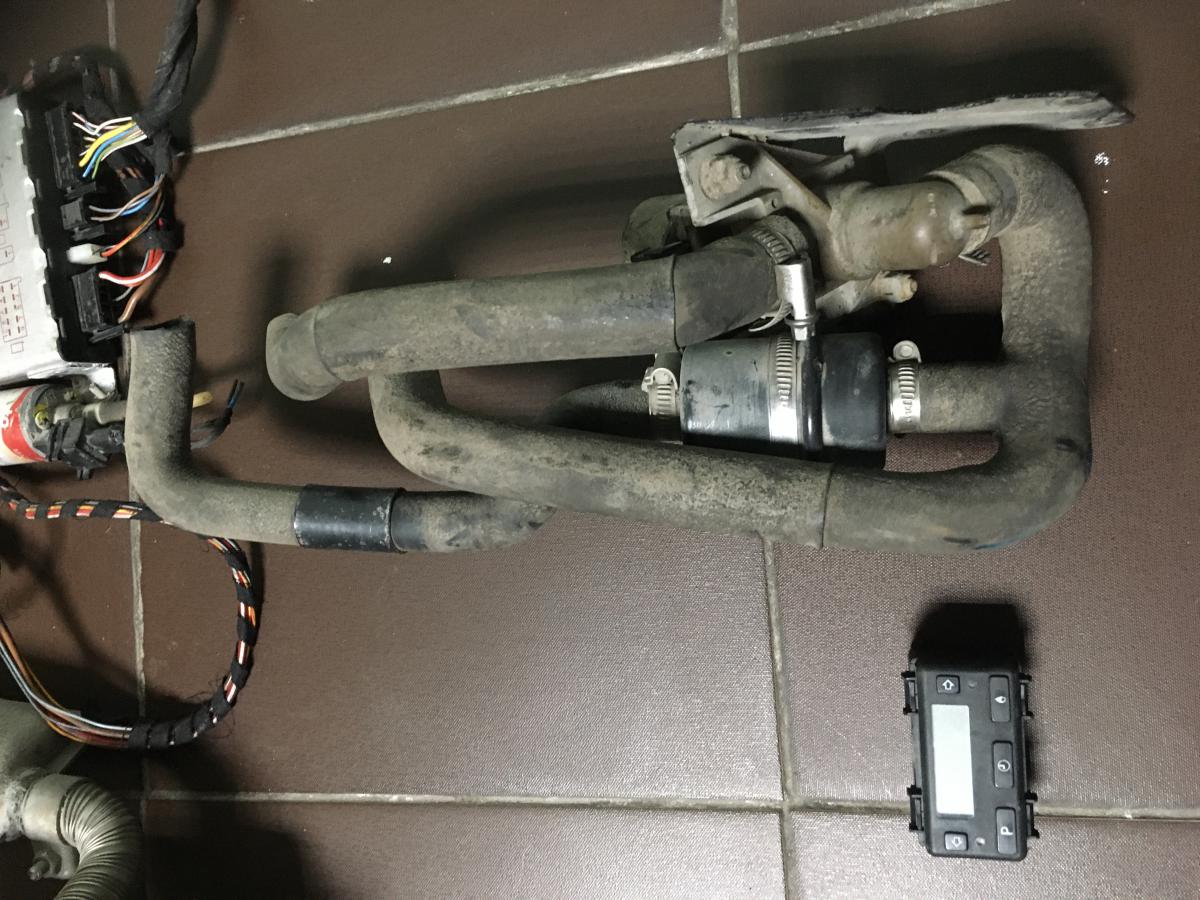

Котел патрубки и пульт сколько будет стоит

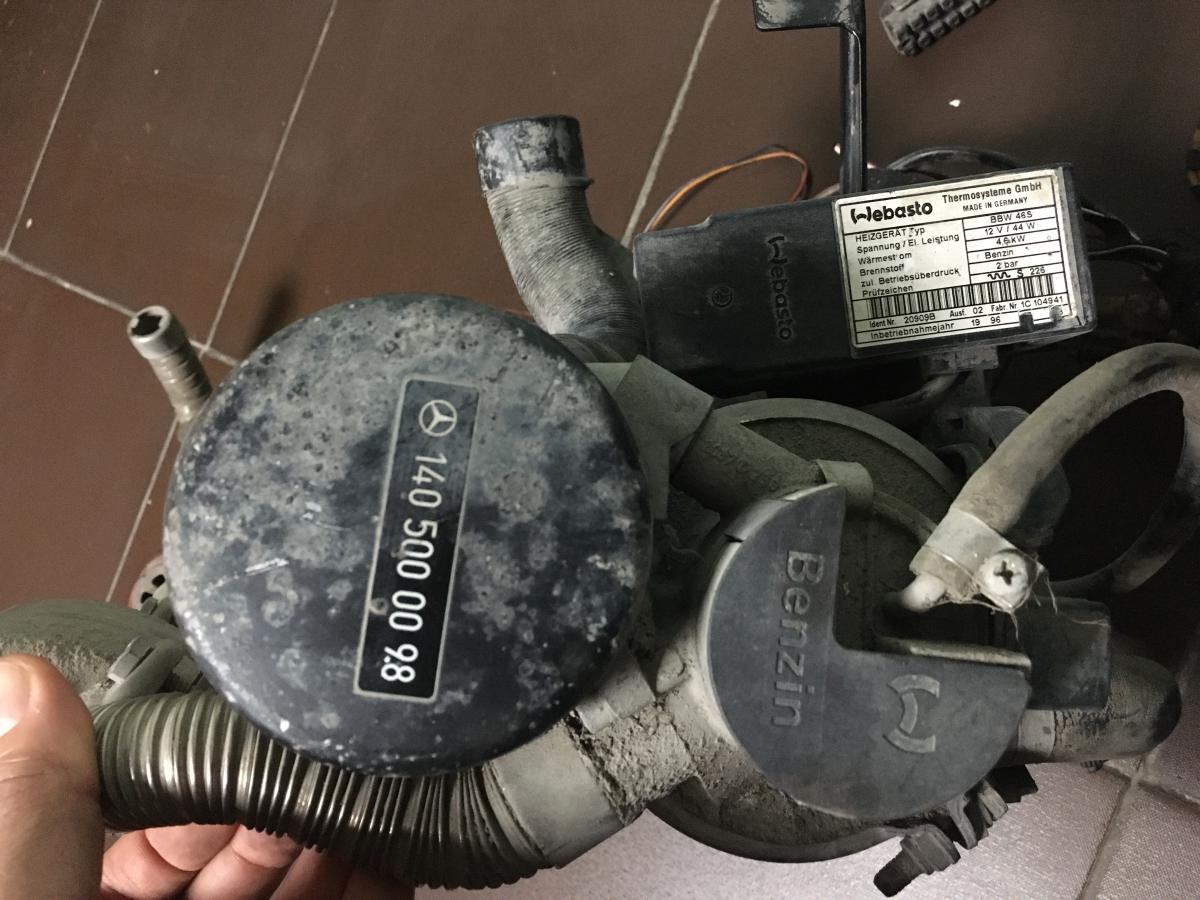

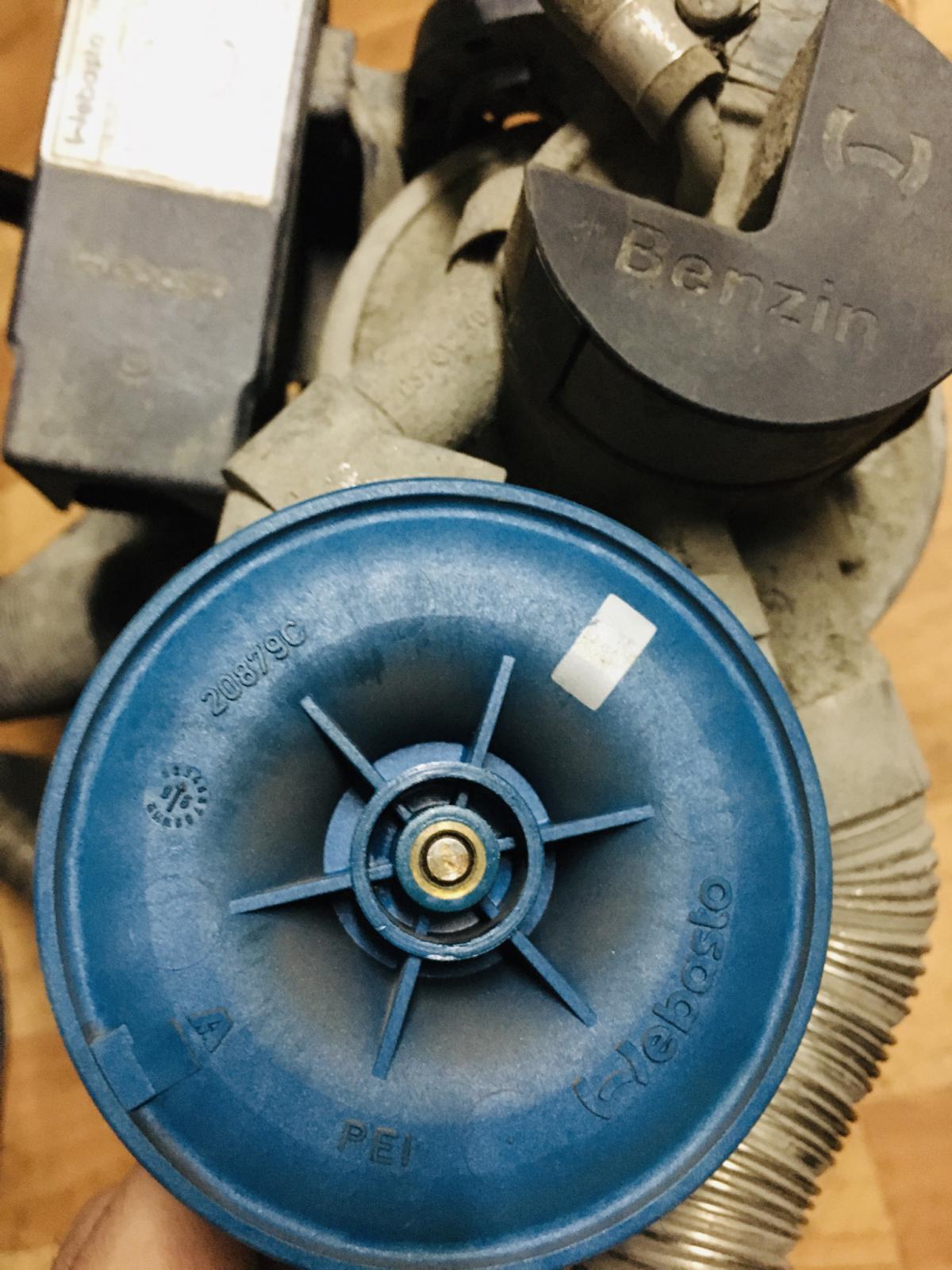

и можно фото подробнее вентилятора продувки. обычно он окисляется и разрушается

[Иван0]

С распила, всё кроме циркуляционного насоса.

На заводской Webastе W140 отдельно не стоит циркуляционный насос, его роль выполняет насос на клапанах печки

[Z.z1]

Котел патрубки и пульт сколько будет стоит

и можно фото подробнее вентилятора продувки. обычно он окисляется и разрушается

Сделаю



На заводской Webastе W140 отдельно не стоит циркуляционный насос, его роль выполняет насос на клапанах печки





Я тут на форуме раза 3 спрашивал, как откуда и куда штатно подключается насос к вебасте, никто так и не ответил

Сообщение отредактировал Z.z1: 17 January 2020 - 21:32

[Иван0]

Я тут на форуме раза 3 спрашивал, как откуда и куда штатно подключается насос к вебасте, никто так и не ответил

Могу сказать только за рестайлинг:

Сигнал подаётся с блока управления Вебасто

из колодки "В" с пина 5 (серый провод) сначала на блок управления климата (пин 26 правой колодки)

а уже потом включается климат и с ним запускается насос на клапанах печки и вентилятор печки.

[Z.z1]

Могу сказать только за рестайлинг:
Сигнал подаётся с блока управления Вебасто
из колодки "В" с пина 5 (серый провод) сначала на блок управления климата (пин 26 правой колодки)
а уже потом включается климат и с ним запускается насос на клапанах печки и вентилятор печки.

Ну вот это уже интересней, потому что на схеме В5 указан, как просто к вентилятору. Там же на схеме указано, что насос питается с колодок В10 и С9, но по факту из них даже провода не выходят на разъёмах блока управления. Там же ещё указано, что В4 это альтернатива С9, а В6 это подключение управления внешнего циркуляционного насоса «минус»(переводчик так перевёл). Поэтому все капец как запутанно. Я бы себе может поставил это все дело, но установщики не хотят браться, а я в этом плане разобраться не могу пока.



Котел патрубки и пульт сколько будет стоит
и можно фото подробнее вентилятора продувки. обычно он окисляется и разрушается

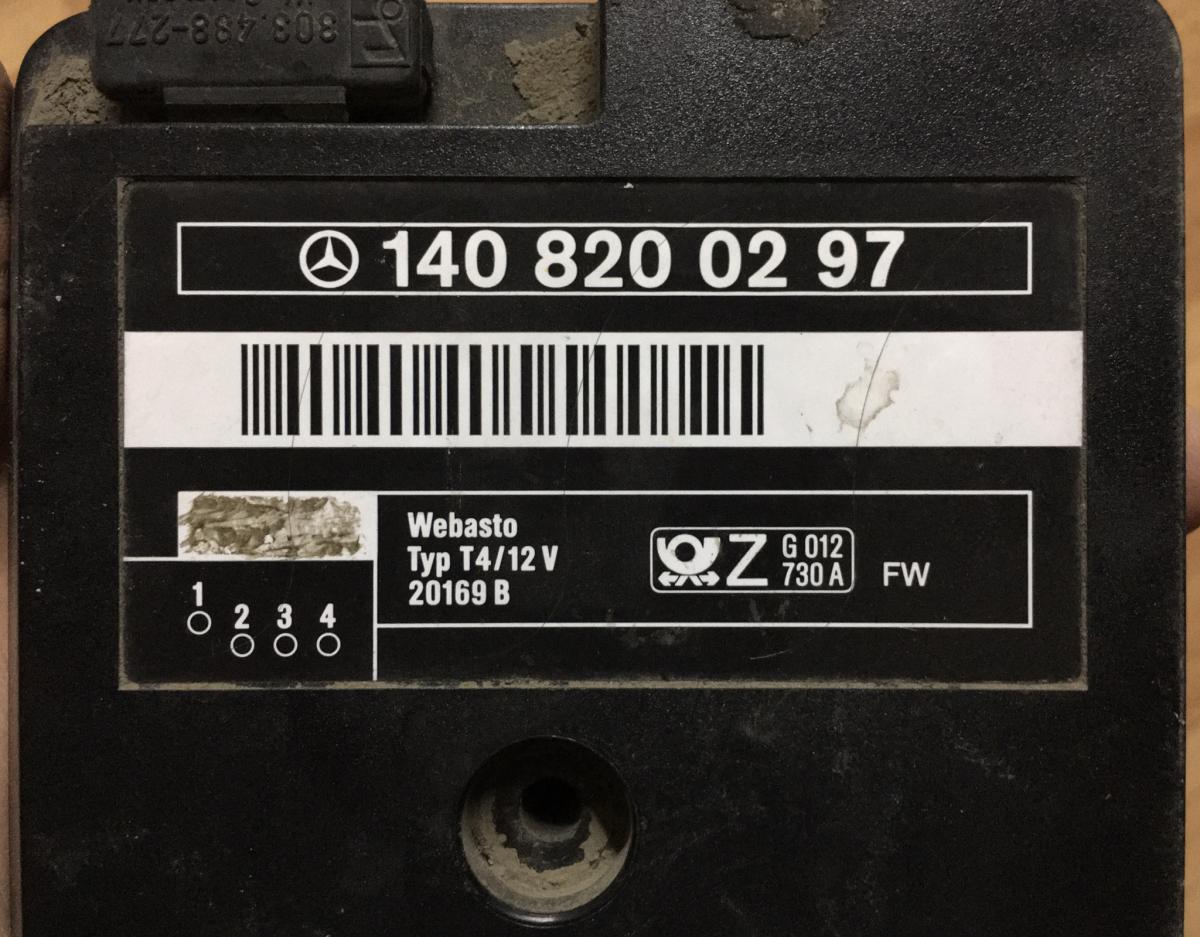

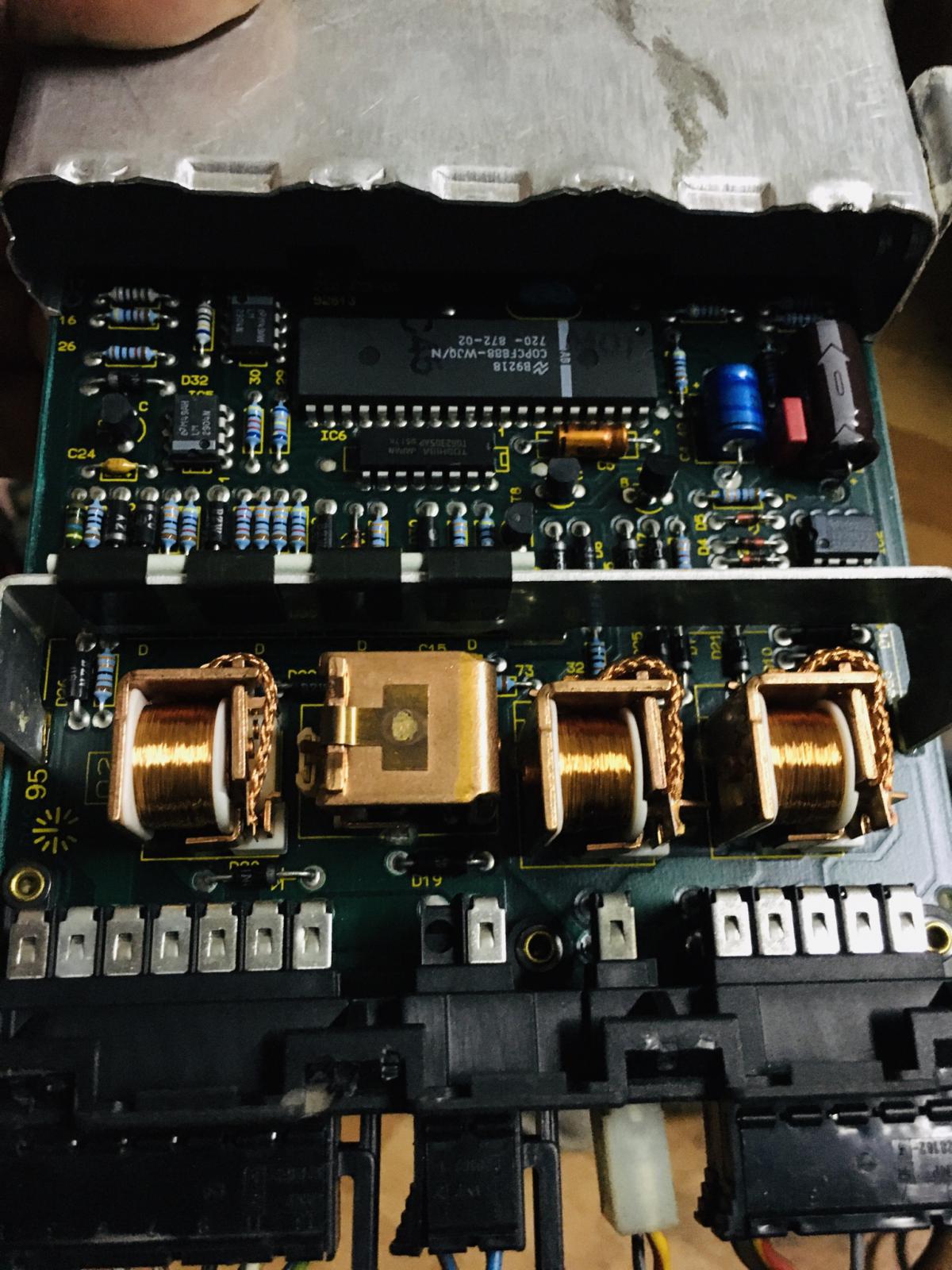

Добавил в первый пост, если правильно понял, что нужно.

[Иван0]

на схеме

Как понимаю, что речь идет про эту схему:



Там же на схеме указано, что насос питается с колодок В10 и С9, но по факту из них даже провода не выходят на разъёмах блока управления.

Схема информативная, но не стоит смотреть только на неё, нужно ещё посмотреть на проводку.

Из колодки "В" выходят только 4 провода:

пин 1: постоянный "+" (вероятно с блока предохранителей (33 предохранитель)

пин 2: постоянный "+" (также как и пин 1)

пин 5: "+" на включение климата

пин 9: масса



Там же ещё указано, что В4 это альтернатива С9

Из колодки "С" выходят провода исключительно на компоненты самого котла Вебасто:

пин 1-14: термопредохранитель (постоянно замкнут, менее 0,3 Ом) (если разомкнут - то перегорел и не будет питания на топливный насос) (11-12 в фишке котла)

пин 2-13: датчик пламени (сопротивление 3,4 Ом) (2.6-11 Ом при большем - менять ) (7-8 в фишке котла)

пин 3-12: свеча накала (сопротивление 0,9 Ом) (1-2 в фишке у котла)

пин 4-13: датчик температуры (в зависимости от температуры) (9-10 в фишке котла)

пин 5-7: сопротивление частичной нагрузки (сопротивление 4,2 Ом) (5-6 в фишке котла) (связанно с возд.насос)

пин 6-8: перемычка для дизельной

пин 7-11: воздушный насос (сопротивление 0,9 Ом) (3-4 в фишке котла)

пин 10: "+" на клапан Вебасто



Имеется ввиду:

фишка котла



клапан Вебасто



Поэтому все капец как запутанно.

Когда разберешься там все достаточно просто и понятно



Я бы себе может поставил это все дело, но установщики не хотят браться, а я в этом плане разобраться не могу пока.

Если хочется Вебасто и чтоб не загноятся с термостатом и клапаном Вебасто, проще будет поставить какой-нибудь Termo Top, к примеру C/P и "+" на помпу подключить:

1. к климату (в случае рестайлингом пин 26 правой колодки блока климата), тогда насос на клапанах печки и моторчик печки будут запускаться сразу при включении котла Вебасто

или

2. сразу к насосу на клапанах печки, но в этом случае будет выключен климат и соответственно моторчик печки, т.е. салон греть не будет

Сообщение отредактировал Иван0: 18 January 2020 - 16:47

[Z.z1]

Если хочется Вебасто и чтоб не загноятся с термостатом и клапаном Вебасто, проще будет поставить какой-нибудь Termo Top, к примеру C/P и "+" на помпу подключить:
1. к климату (в случае рестайлингом пин 26 правой колодки блока климата), тогда насос на клапанах печки и моторчик печки будут запускаться сразу при включении котла Вебасто
или
2. сразу к насосу на клапанах печки, но в этом случае будет выключен климат и соответственно моторчик печки, т.е. салон греть не будет

Вот это я понимаю ответ, спасибо за подробности. Да, схема эта, перерисовывал её под проводку которая есть и все совпадает с твоими данными. Получается плюс который на климат, это управляющий и его можно либо напрямую, либо через реле кинуть на помпу. А клапан с термостатом разве обязательно ставить, по ним вроде ошибок нет в списке, как и по помпе.

[Иван0]

Получается плюс который на климат, это управляющий и его можно либо напрямую, либо через реле кинуть на помпу.

Именно так



А клапан с термостатом разве обязательно ставить, по ним вроде ошибок нет в списке, как и по помпе.

На W140 с заводской Вебасто ситуация по циркуляции такова:

клапан Вебасто W140:

1 - из двигателя

2 - в радиатор печки
3 - из двигателя в термостат Вебасто и потом через котел Вебасто

Видно, что конструктивно у клапана 2 грибка, когда подается "+" с мозгов Вебасто, то одна часть грибка поднимается и перекрывает поток жидкости, а друга наоборот открывается.

Получается:
Контур 1-2 всегда открыт (за исключением когда запущена Вебасто)
Контур 3-2 открывается, когда запускается Вебасто и перекрывает контур 1-2, соответственно жидкость циркулирует через термостат Вебасто в котел и уже через клапан в радиатор печки.
Сигнал на открытие клапана подается с блока управления Вебасто с пина 10 колодки "С" и появляется сразу как включается Вебасто



Так же, глядя на схему (при включенном Вебасто и температуре ож в термостате Вебасто до 55 градусов):

видно, что перекрыт контур 1-2 и термостат со стороны головки - соответственно циркуляции через блок ДВС нет и ож циркулирует только через котел Вебасто с радиатором печки минуя сам ДВС.

Дальше на схеме (при температуре ож больше 65 градусов и "открытом" термостате Вебасто):

видно, что термостат открывает циркуляцию через головку ДВС и перекрывает циркуляцию от клапанов печки напрямую на котел Вебасто, соответственно начинается циркуляция от клапанов печки через сам блок ДВС и он греется вместе с печкой.



Т.е. сначала Вебасто греет салон, а уже потом ДВС.

Если не ставить клапан Вебасто и термостат, то Вебасто будет сразу греть и ДВС, и радиатор печки, но если не будет включен климат и вентилятор печки, то салон обогреваться не будет.

Сообщение отредактировал Иван0: 18 January 2020 - 16:09

[Z.z1]

Именно так


На W140 с заводской Вебасто ситуация по циркуляции такова:

Вот это я понимаю по делу и без воды. В принципе ничего сложного, можно попробовать поставить. А у тебя стоит блок дистанционного запуска?

[Иван0]

А у тебя стоит блок дистанционного запуска?

Да, про установку Telestarta написал тут: http://mercedes-w140...-dbw-46s.13614/

[Z.z1]

Да, про установку Telestarta написал тут: http://mercedes-w140...-dbw-46s.13614/

Спасибо. Будем изучать.

[Иван0]

Спасибо. Будем изучать.

Не за что!

[DenCh]

Объявление актуально ?

[о795вх59]

на какой кузов надо? есть почти комплект.но без буковки S

Сообщение отредактировал о795вх59: 28 December 2020 - 21:53
