Сообщений в теме: 18

[lexa 74]

Всем добрый день.
Нужна помощь(не за бесплатно) того,кто может спаять,собрать,придумать схему.
Нужно устройство,которое при нажатии нефиксируемой кнопки,будет последовательно переключать нагрузки(4 шт).
Питание устройства 10/16 В.
Нагрузки 4 обычных автореле.
При подаче питания все устройства выключены. Нажимаем-включается первое реле. Нажимаем-первое выключается,включается второе и и.д. После четвёртого все выключается.

[О169НА174RUS]

Похоже на китайскую люстру с разными цветами свечения. К ней даже пульт есть и не надо кнопку)

[Alpat]

Схемка то не сложная. Можно сваять на сдвиговом регистре, счётчике с дешифратором, а можно даже на релюшках сделать, да много на самом деле решений может быть. А можно и у китайцев готовое решение найти. Неужели в Челябинске спецов не найти?

[krosha]

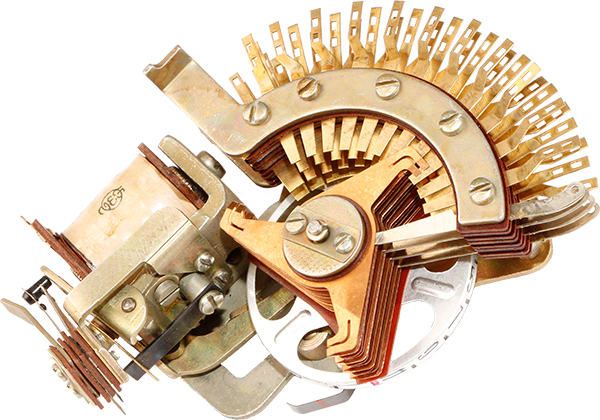

Готовое решение - ШИ-11



[lexa 74]

Да спецы то есть. Только ценник заряжают неадекватный. А схемку можешь подкинуть,а то я в инете смотрел,ничего не нашёл. А те ,что есть на форумах радиолюбителей завалены обсуждениями о неработоспособности данных схем))). Механическая приблуда на фото-огонь!!!

[Jesus05]

ой блин, там схема то..

на дешифраторе самая простая выйдет, что то из  155ИД3 -))

счетчик, d триггер.

на рыбе спаять самому можно

[lexa 74]

ой блин, там схема то..

на дешифраторе самая простая выйдет, что то из  155ИД3 -))

счетчик, d триггер.

на рыбе спаять самому можно

Добрый день.Да я готов спаять.Схемку нарисуйте)))))

[Кузал]

А чем шаговый искатель не устраивает? Да, устарел, да- щёлкает. Ну и что...

[Jesus05]

Добрый день.Да я готов спаять.Схемку нарисуйте)))))

Куда кинуть?

Или тут выложить?

Количество релюх? (в принципе не критично, там как наростить, так и убрать моно)

Ща, накидаю

Сообщение отредактировал Jesus05: 17 February 2020 - 11:28

[Jesus05]

Конкретное наименования МСХ от наличия онных. Первые две - защита от дребезга, потом счетчик и дешифратор.  К выходу дешифратора ключи - реле. Реле диоды в обратную сторону (защита от обратного хода)

Прикрепленные файлы

•  схема.pdf   537.78К   89 скачиваний

Сообщение отредактировал Jesus05: 17 February 2020 - 12:13

[Jesus05]

Дико извеняюсь.

Во втором случае (защита от дребезга) вкралась ошибка -(

Кнопка - не фиксируемый переключатель, один на массу, другой на плюс. Т.е. она кидает на схему или плюс, или массу

[lexa 74]

Дико извеняюсь.
Во втором случае (защита от дребезга) вкралась ошибка -(
Кнопка - не фиксируемый переключатель, один на массу, другой на плюс. Т.е. она кидает на схему или плюс, или массу

Спасибо. А номиналы сопротивлений? В выходные попробую сваять. По результату отпишусь....

[Jesus05]

О номиналах - все зависит от того, что будешь использовать. (КМОП, ТТЛ)

Кидаю еще раз схему. Там от дребезга кнопки мне больше нравится.

Точка "А" подключается к тому выводу ИД 3 после которого заканчиваются релюхи (идет сброс счетчика) или обе ноги на массу

Питание (пардон схему не нарисовал) от обычной кренки пяти вольтовой, я бы еще на каждый корпус повесил емкость где то по 0,1 мкФ (на питание)

Ключи (транзисторы практицки любые которые понравиться, 315 и т.д.) диод в обратную сторону на релюху обязателен.

Питать ключ можно и от бортовой сети (какое реле ставить будешь такое и питание, ну и ключи тоже)

Номиналы вроде как указал

Прикрепленные файлы

•  схема_.pdf   183.67К   86 скачиваний

[lexa 74]

О номиналах - все зависит от того, что будешь использовать. (КМОП, ТТЛ)
Кидаю еще раз схему. Там от дребезга кнопки мне больше нравится.
Точка "А" подключается к тому выводу ИД 3 после которого заканчиваются релюхи (идет сброс счетчика) или обе ноги на массу
Питание (пардон схему не нарисовал) от обычной кренки пяти вольтовой, я бы еще на каждый корпус повесил емкость где то по 0,1 мкФ (на питание)
Ключи (транзисторы практицки любые которые понравиться, 315 и т.д.) диод в обратную сторону на релюху обязателен.
Питать ключ можно и от бортовой сети (какое реле ставить будешь такое и питание, ну и ключи тоже)
Номиналы вроде как указал

Спасибо огромное. Сделаю-отпишусь!!!

[driv3rMB]

...а разве таких контролеров не продают на радиорынках или магазинах чип и дип!?

[mcgaki]

На ардуине сделать. Программа простейшая будет. И паять толком ничего не потребуется.

[Alpat]

На ардуине сделать. Программа простейшая будет. И паять толком ничего не потребуется.

С таким подходом "специалисты" скоро TTL от КМОП отличить не смогут и  уж тем более не будут уметь программировать в машинных кодах. Скажите анахронизм, а вот и нет. Глубокое знание предмета признак профессионализма, а вот поверхностное (что сейчас спошь и рядом) угода сиюминутной выгоде.

[Strelok Altay]

Дайте угодаю. Эта приблуда будет работать на режимы печки?))). Угодал?. Легко собрать на триггерах. Предупрежу на 176 и 155 сериях собирать нестоит очень чувствительны к статики питанию и тд. 561 серия самое то. Запариваца со счотчиками нестоит - термозависимы, нестабильны.

[Alpat]

Дайте угодаю. Эта приблуда будет работать на режимы печки?))). Угодал?. Легко собрать на триггерах. Предупрежу на 176 и 155 сериях собирать нестоит очень чувствительны к статики питанию и тд. 561 серия самое то. Запариваца со счотчиками нестоит - термозависимы, нестабильны.

Вы противоречите сами себе. Рекомендуете схему на триггерах и отвергаете счётчики. А позвольте спросить на основе чего строятся счётчики? Не на триггерах разве   Это не счётчики термозависимы, это ширпотребовские серии имеют ограниченный диапазон рабочих температур. А уж если говорить о воздействии температур, то тогда уж лучше рекомендовать 564 серию и будет счастье.

Всем удачи.
