Подскажите, схема на 420-ом такая же как и на остальных 124? Просто там где обычно стоит блок управления климатом, ничего нет. Кто-то сказал, что на нём компрессором и вентиляторами управляет ЭБУ. Так ли это ? Проясните ситуацию, знающие люди! Если есть схема, то поделитесь пожалуйста. Машина w124 4.2 m119 1993 г.в.
Схема кондиционера W124 E420
Автор
ingener-mehanik
, 27 Jan 2021 17:51
Сообщений в теме: 12
#2
ОФФЛАЙН
Otto von Bismarck
-
- Мерсоводы
-
- Cообщений: 619
Постоялец
- Город:Пермь
-
Автомобиль:
W140, W164
Отправлено 27 January 2021 - 18:00
отдельный блок , клима+кикдаун
https://oldmerin.clu...opic=233935&hl=
5 фотография, схему действительно сложно найти, не найдете стучитесь в лс или вацап
Russia is right
#3
ОФФЛАЙН
ingener-mehanik
Мой гараж
-
- Мерсоводы
-
- Cообщений: 1633
Ветеран
- Город:Кропоткин
-
Автомобиль:
W 124 2.0D, W124 320CE-24
Мой гараж
Отправлено 27 January 2021 - 18:42
У нас коробка с блоками не такая, прямоугольная из алюминия и в ней стоят 4 блока два на двигатель, один e-gas, и ещё один, на нём 4 предохранителя сверху. Блока климата нет. Может он слева за предами стоит ?
#4
ОФФЛАЙН
Otto von Bismarck
-
- Мерсоводы
-
- Cообщений: 619
Постоялец
- Город:Пермь
-
Автомобиль:
W140, W164
Отправлено 27 January 2021 - 18:53
я не знаю, нам привезли можно сказать голый кузов, коробка эта от 210, проводку сами прокладывали, я даже не знаю где этот блок стоит по штату, поставил туда где удобней, да и на маленьких моторах в этих же краях стоит
Russia is right
#5
ОФФЛАЙН
ingener-mehanik
Мой гараж
-
- Мерсоводы
-
- Cообщений: 1633
Ветеран
- Город:Кропоткин
-
Автомобиль:
W 124 2.0D, W124 320CE-24
Мой гараж
Отправлено 27 January 2021 - 19:08
В этом то и дело, что на маленьких моторах тут аккум, а за ним реле бензонасоса, блок климата и кикдауна, а так же реле перегрузки, но тут этого ничего нет ...
Сообщение отредактировал ingener-mehanik: 27 January 2021 - 19:09
#6
ОФФЛАЙН
Sergey_W124
-
- Мерсоводы
-
- Cообщений: 3049
Форумчанин
-
Автомобиль:
W124
Отправлено 27 January 2021 - 19:11
A0115459732 Basic Module
Тот самый, с предами.
Стоит в кассетнице, ближний к салону.
Mercedes W124 E220 (HFM) АКПП 93 Bornit
#9
ОФФЛАЙН
Sergey_W124
-
- Мерсоводы
-
- Cообщений: 3049
Форумчанин
-
Автомобиль:
W124
Отправлено 27 January 2021 - 21:14
2400c21.pdf 57.5К
297 скачиваний
Mercedes W124 E220 (HFM) АКПП 93 Bornit
#11
ОФФЛАЙН
ingener-mehanik
Мой гараж
-
- Мерсоводы
-
- Cообщений: 1633
Ветеран
- Город:Кропоткин
-
Автомобиль:
W 124 2.0D, W124 320CE-24
Мой гараж
Отправлено 28 January 2021 - 00:12
А уже от N4/1 разводка по кондиционеру идёт как на всех остальных 124 ? Где он в штате стоит, и где расположен разъём X35/8 ?
Сообщение отредактировал ingener-mehanik: 28 January 2021 - 00:14
#12
ОФФЛАЙН
Sergey_W124
-
- Мерсоводы
-
- Cообщений: 3049
Форумчанин
-
Автомобиль:
W124
Отправлено 28 January 2021 - 02:09

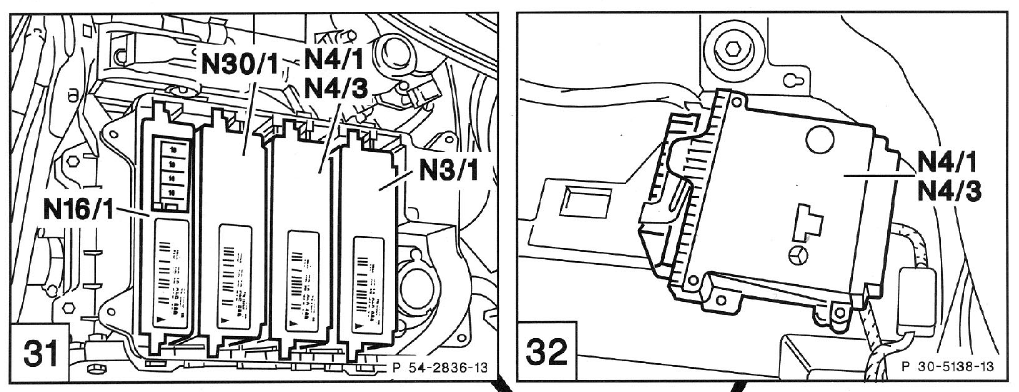

N4/1 - это Electronic accelerator/cruise control module, никакого отношения к управлению кондиционером не имеет.
Расположен тоже в кассетнице.
Промежуточный разъем X35/8 ставился на моделях, где N4/1 располагался в ногах пассажира.
Сообщение отредактировал Sergey_W124: 28 January 2021 - 02:11
Mercedes W124 E220 (HFM) АКПП 93 Bornit
