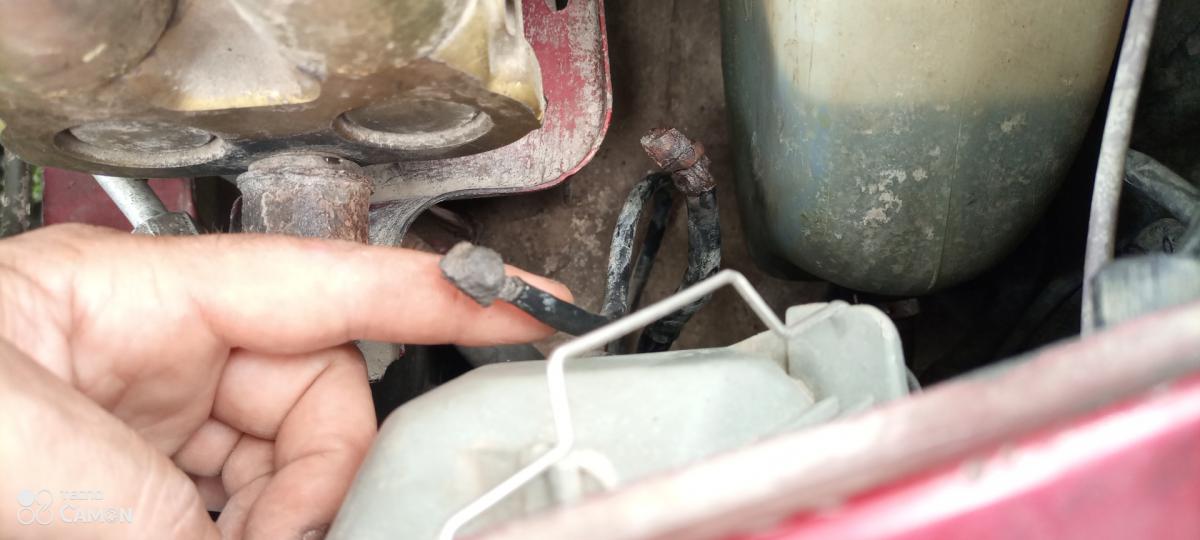

Добрый день , обнаружил провода под капотом возле блока АБС , как я понял связана с доп вентилятором который не работает с момента покупки , пытаюсь исправить систему , подскажите что за провода как и где должны быть соединены, в идеале фото где он стоит !
Помогите опознать провода
Автор
shti-rus
, 11 Jul 2023 12:59
Сообщений в теме: 8
#1
ОФФЛАЙН
shti-rus
-
- Мерсоводы
-
- Cообщений: 671
Постоялец
- Город:Волгоград
-
Автомобиль:
E220 1995 год
Отправлено 11 July 2023 - 12:59
E124 2.3 мех5 год выпуска 89
#2
ОФФЛАЙН
MSI
-
- Мерсоводы
-
- Cообщений: 548
Мерсоактивист
- Город:Russia
-
Автомобиль:
W124
Отправлено 11 July 2023 - 13:19

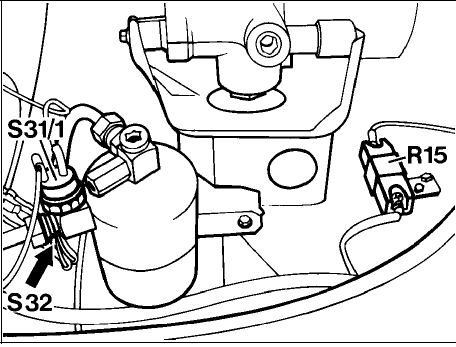

это провода с остатками клемм от доп резистора вентилятора кондея
#4
ОФФЛАЙН
shti-rus
-
- Мерсоводы
-
- Cообщений: 671
Постоялец
- Город:Волгоград
-
Автомобиль:
E220 1995 год
Отправлено 27 July 2023 - 15:41

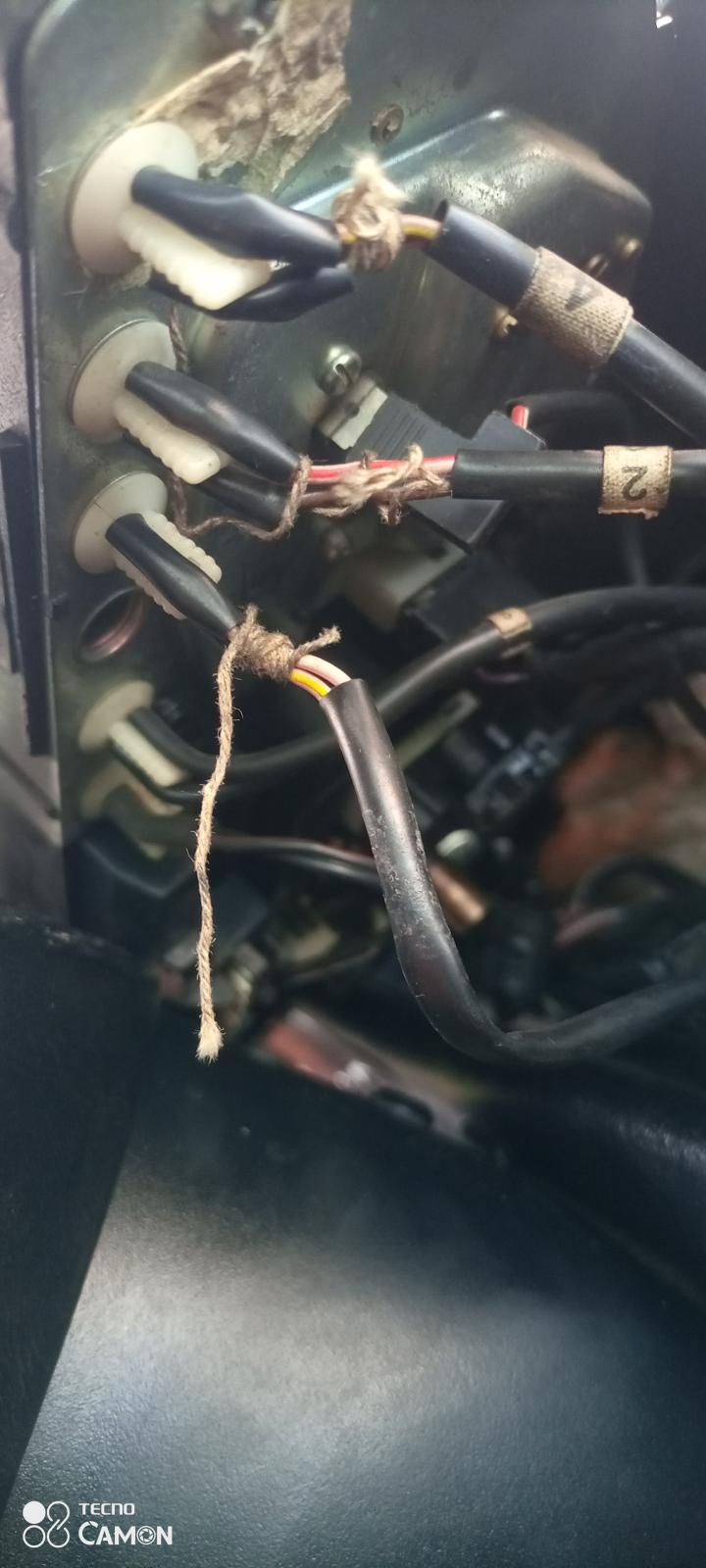

Добрый день , опять возник вопрос по проводке ,помогите разобраться , хочу восстановить систему ABS но у меня с момента покупки отсутствует контрольная лампа , в двух патронах отсутствуют лампочки , если смотреть на фото на первой и третей ,я поставил лампочки ,первая горит постоянно на табло просто красным светит без обозначение , третья SRS тухнет после запуска , на проводах есть номерация не на всех правда но если даже судить по ней то они уже не правильно стоят . Кто может подсказать куда какой идёт , возможно по цветам ?

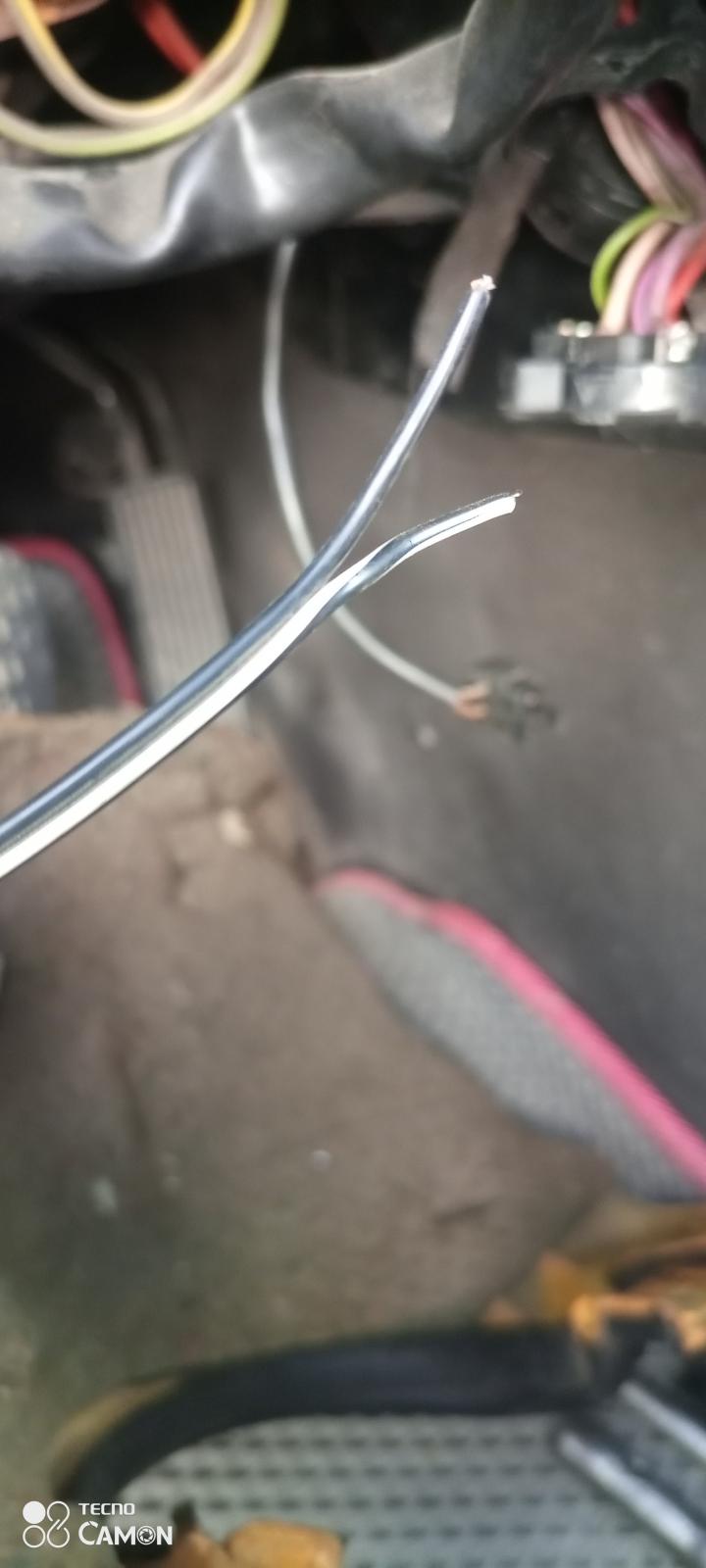

Так же обнаружил провод предлагаю что он и есть на ABS ?
E124 2.3 мех5 год выпуска 89
#5
ОФФЛАЙН
MSI
-
- Мерсоводы
-
- Cообщений: 548
Мерсоактивист
- Город:Russia
-
Автомобиль:
W124
Отправлено 27 July 2023 - 20:39
номера проводов отсчитывай по картинке
1 - для японии и америкосов (инд Check Engine) / или инд накала для дизелей
6 - внутренний провод уровня омывайки
для АБС - роз/красн и кор/желт
для SRS - роз и роз/желт
Сообщение отредактировал MSI: 27 July 2023 - 20:43
#6
ОФФЛАЙН
shti-rus
-
- Мерсоводы
-
- Cообщений: 671
Постоялец
- Город:Волгоград
-
Автомобиль:
E220 1995 год
Отправлено 28 July 2023 - 08:47

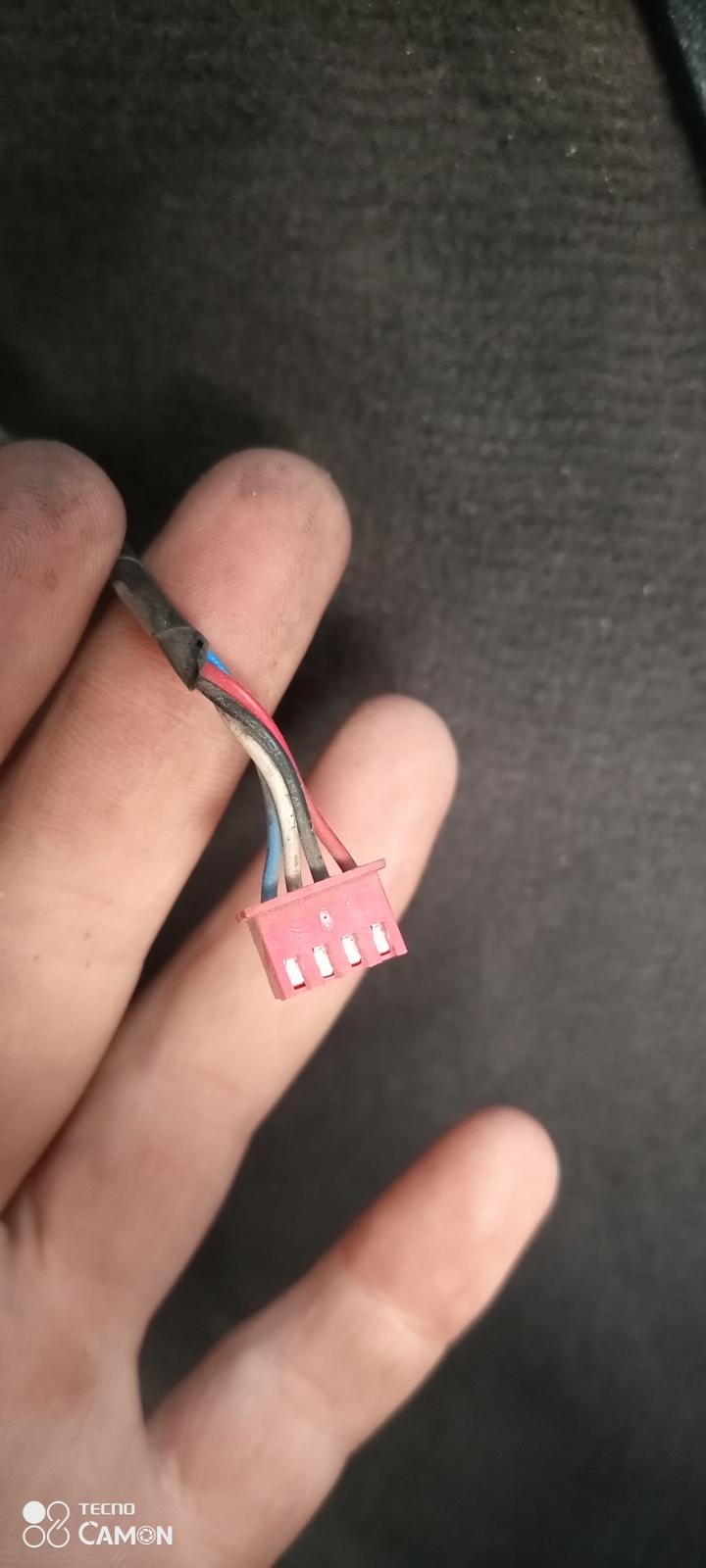

Спасибо большое .Не заметил просто у себя нумерации на самом приборке , А тот что оборванный черный с белым на что может быть ?Так же ещё одна фишка без хозная не понятно от куда ?
Прикрепленные изображения
E124 2.3 мех5 год выпуска 89
#7
ОФФЛАЙН
MSI
-
- Мерсоводы
-
- Cообщений: 548
Мерсоактивист
- Город:Russia
-
Автомобиль:
W124
Отправлено 28 July 2023 - 10:17
это от сигнализации
судя по всему, разъем для подключения к шок-сенсору
и на предыдущей картинке, провод черн и бел/черн тоже от сигнализации, на светодиод или кнопку Valet
Сообщение отредактировал MSI: 28 July 2023 - 14:24
- JH это нравится
#8
ОФФЛАЙН
Юрий Георгиевич
-
- Мерсоводы
-
- Cообщений: 457
Мерсоактивист
- Город:Вязьма
-
Автомобиль:
мерседес 124
Отправлено 28 July 2023 - 11:56
это от сигнализации
Соглашусь, т.к. на мурзиках такой лапши не ставили, они шли или на сигналку и подобие шли на колонки.
#9
ОФФЛАЙН
shti-rus
-
- Мерсоводы
-
- Cообщений: 671
Постоялец
- Город:Волгоград
-
Автомобиль:
E220 1995 год
Отправлено 28 July 2023 - 12:57
Большое спасибо парни , буду дальше разбиваться !
