Добрый день.

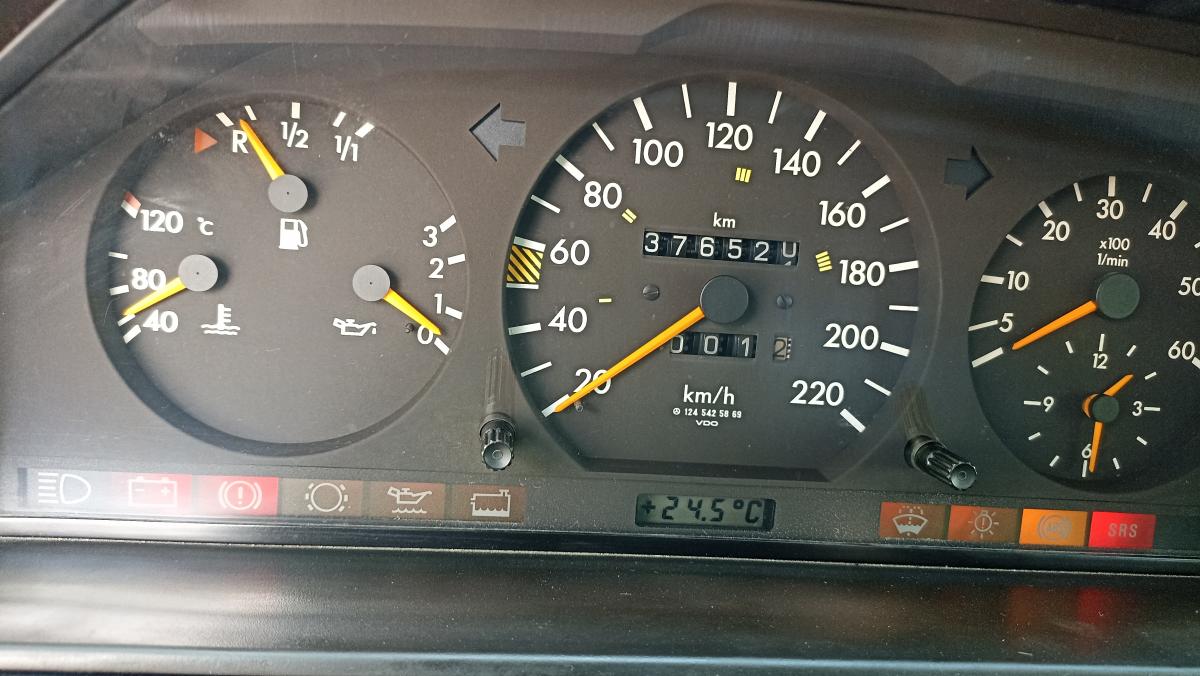

Стали очень тускло светиться ряд контрольных ламп на приборной панели. Честно, не заметил когда это началось, но вполне вероятно, после замены сгоревшего регулятора напряжения на генераторе.



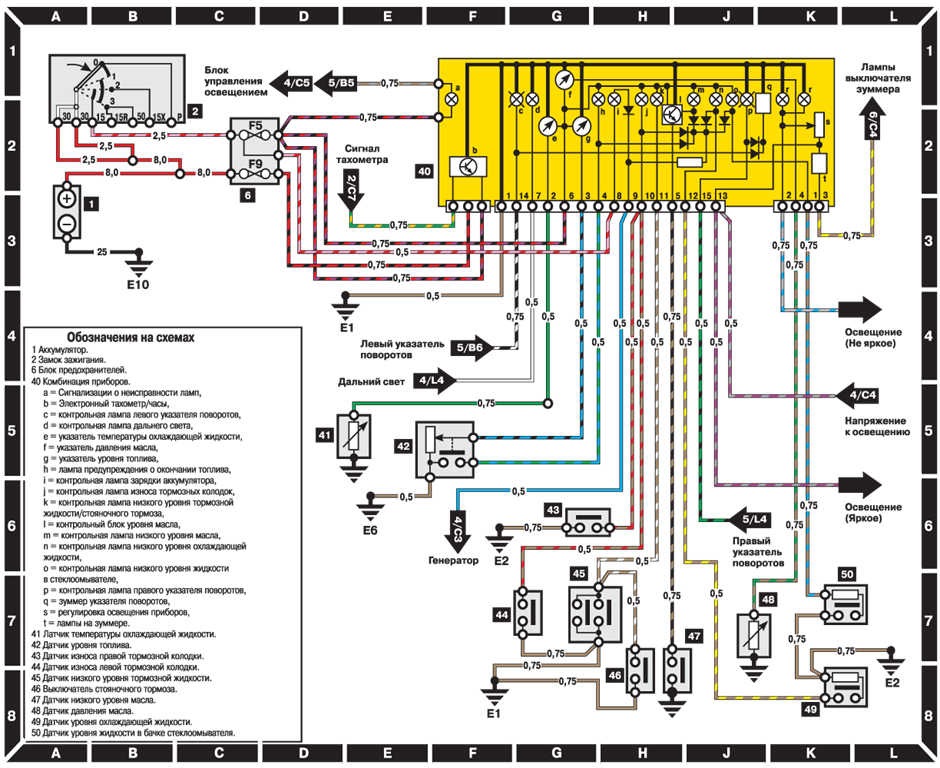

Что имеем - эти лампы, при проверке (ключ в 3 положении) запитываются от фишки 6 (плюс) от замка и 9 (минус) от провода возбуждения генератора.



После всех манипуляций получается, что напряжение на панели приборов между выводами 6 (или 8 ) и 1 = 12,6 В. Т. е. всё хорошо. Между 6 и 9 имеем 10,2 Вольта, падение напряжения 2,5 Вольт даёт тусклый свет ламп. Прозвонил провод от генератора до 9 фишки - всё отлично, сопротивление прим. 1 Ом (со щупами тестера). Померил напряжение между выходом гены (снял провод возбуждения) и массой, ключ в положении 3 - 10,2 В. Вот тут проблема.

При аварийной работе ламп (например, закоротил фишку бачка антифриза) на лампы приходит положенные 12,6 В.

Напряжение в сети на ХХ 14,3-14,4 В.

Так, контрольная лампа сигнализации о неисправности ламп тоже тусклая...  На всякий случай пропаял блок управления освещением, ничего не поменялось.

Это из-за нового регулятора напряжения такая беда?

Сообщение отредактировал GOD: 23 August 2025 - 14:21

[krosha]

Это из-за нового регулятора напряжения такая беда?

Вполне возможно - из-за него. При неработающем двигателе минус на лампочки приходит через регулятор и обмотку якоря генератора. Для проверки включи зажигание и замкни контакт 61 на массу. Если при этом лампочки загорятся в полный накал - предположение верно.

[GOD]

замкни контакт 61 на массу



61 - это синий провод с обмотки возбуждения? Если да, то я так делал, забыл написать. Отсоединил его от гены и замкнул на массу. Лампочки загораются в полный накал, т. к. на них идёт 12,6 В без падения.

А по контрольной лампе сигнализации о неисправности ламп... вот не обратил внимания... завтра пойду ещё раз проверю).

Кстати, еще ставил, обратил внимание, что на этом регуляторе было впаяно сопротивление. На старом его не было...может это оно всю малину портит?



Пол-года назад перебрал весь генератор, поменял подшипники, токовые кольца, почистил весь. Регулятор менять не стал, подумал - хорошо работает электроника, зачем эксперименты. Поменял только щетки. Поехал пару недель назад на море, на Тарханкут (250 км). Покупались, завожу машину, а в ответ тишина). Достаю тестер - АКБ высажена в ноль 10 Вольт. Ладно, провода есть, прикурил, дизель - его главное завести и не останавливать. Хватаю в магазине единственный регулятор, что есть ERA 215286 за тысячу - Италия). (Очень был удивлён, что вообще, что-то нашлось в том районе - степь)) У камрадов зарядовое было, дали на ночь, зарядился и все ок. Лампочка разряда, кстати, не горела, так, что попа подкралась незаметно.

Теперь хочу вольтметр вставить, купил самый маленький, хотел в приборку, одно место вакантное было, не вмещается 1,5 мм. пилить не хочу. В плафон входит отлично, но нужно пилить штатные красные отражатели - рука не поднимается. Под капот поставлю и, может, зуммер какой подумаю сделать на напряжение ниже 12 Вольт... Еще не решил.

Тарханкут.

Сообщение отредактировал GOD: 23 August 2025 - 20:44

[denchik 2515]

Так при включённом зажигании, лампочки и должны светится в пол накала. На приборке для этого впаенно сопротивление. А при заведенной, при возникновении события, светятся на все 100%. У лампы контроля заряда, отдельная цепь. Сама лампа и диод могут давать доп сопротивление, отсюда падение напряжения. Но для возбуждения обмотки генератора, этого достаточно.

Сообщение отредактировал denchik 2515: 24 August 2025 - 07:49

[GOD]

Ну... может я действительно перебдел с лампами. Но, что-то мне казалось, что они все загорались с одинаковой яркостью.

Может кто-нибудь померит при включённом зажигании напряжение между клеммой обмотки возбуждения генератора и массой? Если не трудно) Там 2 минуты.

[COSTAS_1985]

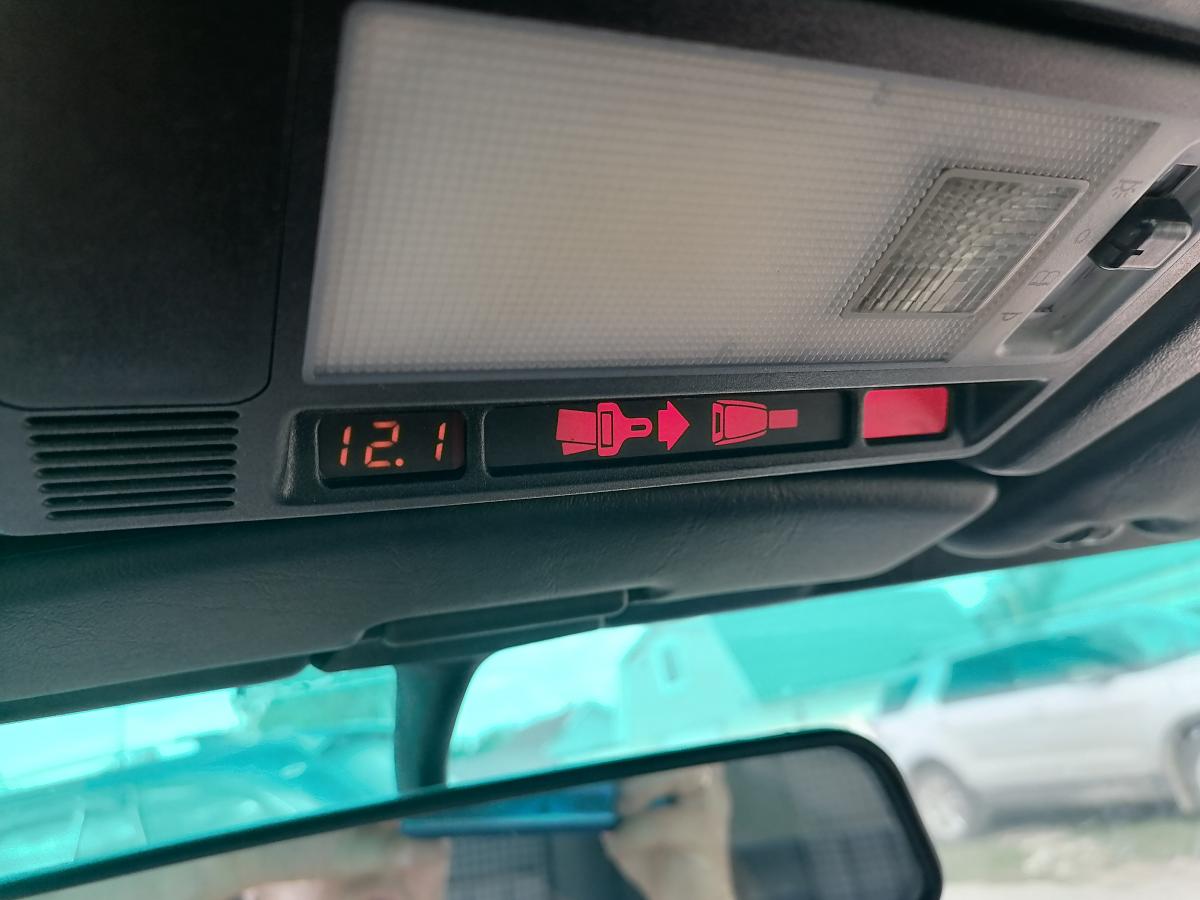

Я себе в плафон поставил с оранжевой шкалой свечения, очень даже штатно получилось

Прикрепленные изображения

•
•
•

[GOD]

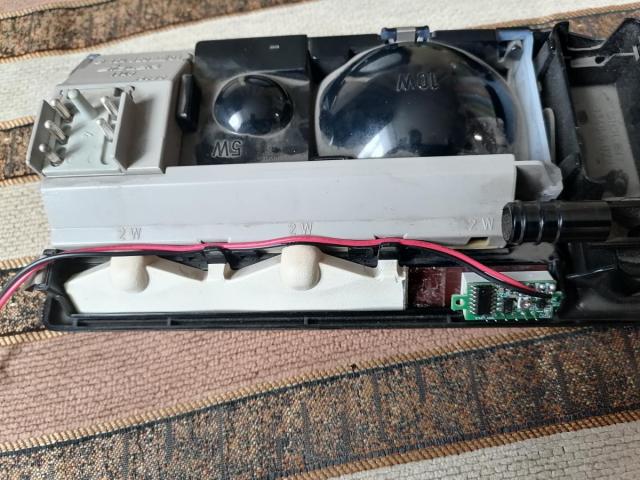

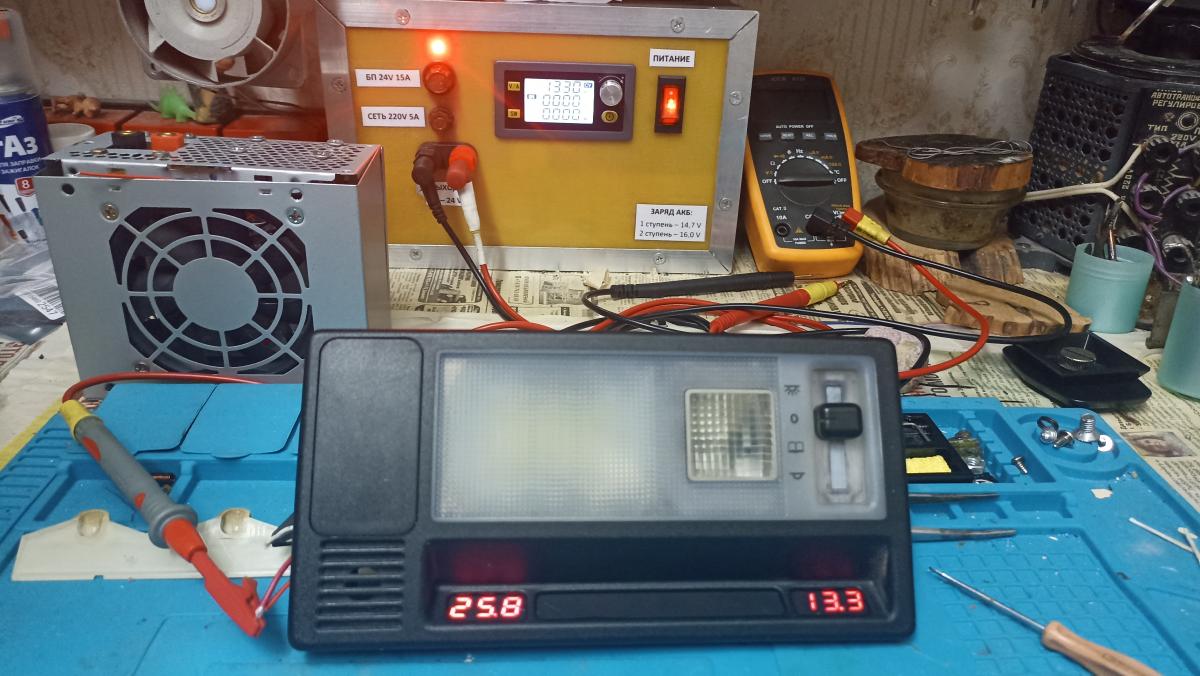

Вот, дошли руки, тоже сделал. Правда пилить оригинальные части плафона рука не поднялась, снял, положил в коробочку).

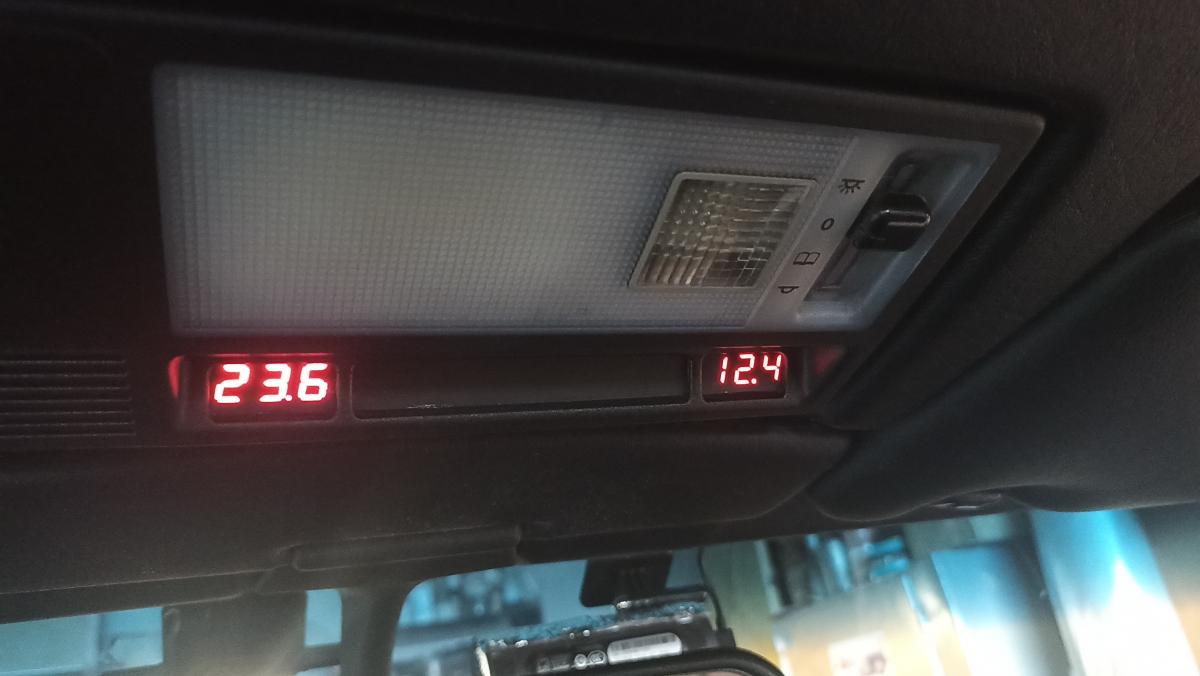

Поставил один вольтметр и для симметрии термометр. Температуру в салоне показывает.



Датчик штатный заменил на терморезистор нужного параметра. Потом пришлось его переместить в другое место, т. к. штатный шланг забора воздуха оказался токопроводным и коротил ножки).

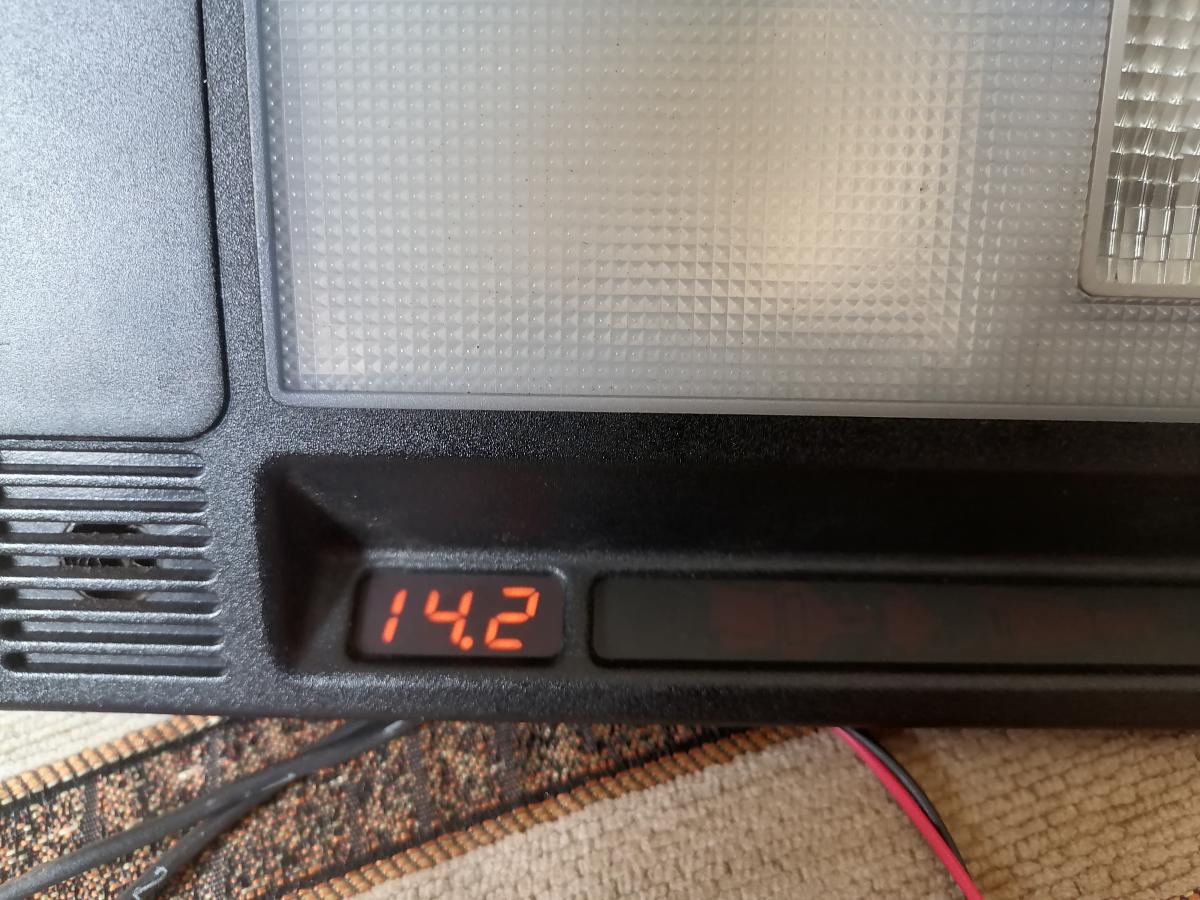

Вольтметр показывает довольно точно.



Это я попутно собирал зарядовое для АКБ, получился, практически лабораторный БП. 20 А 56 Вольт (ну, я такой БП не ставил - большой, дорого и не нужно мне. Поставил на 24 В и 20 А)... крутые штуки китайцы делают). Рядом делаю блок для разряда АКБ, с автоматическим отключением и отображением слитых а/ч. Доделаю - покажу.

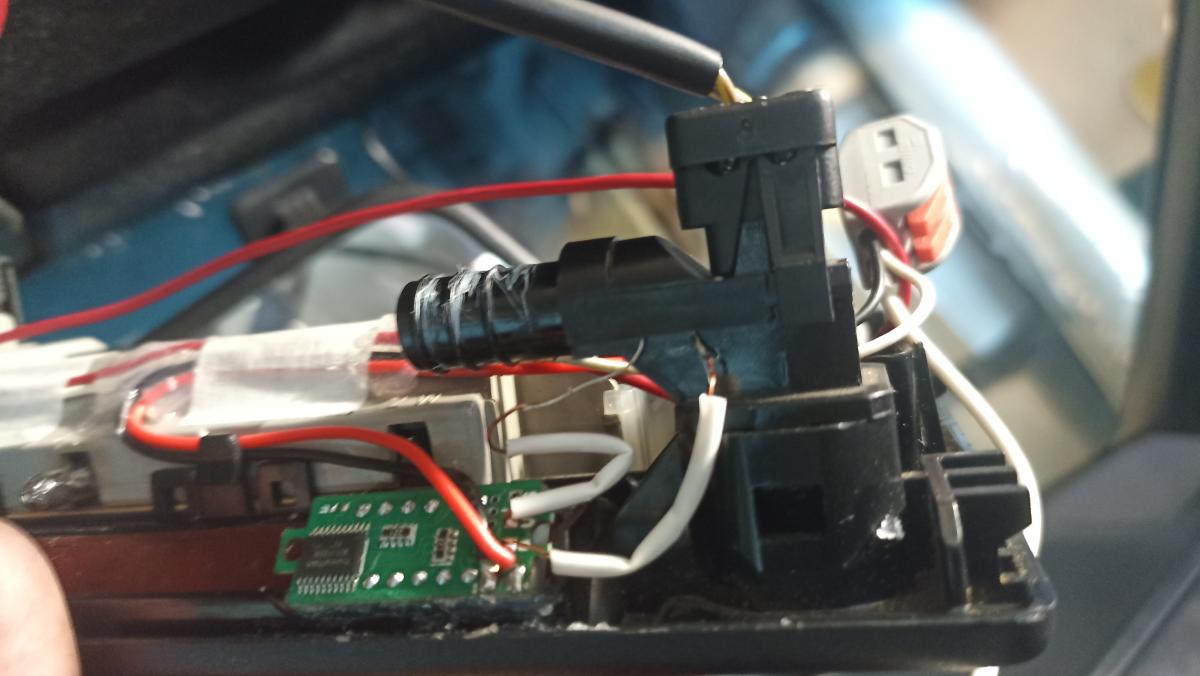

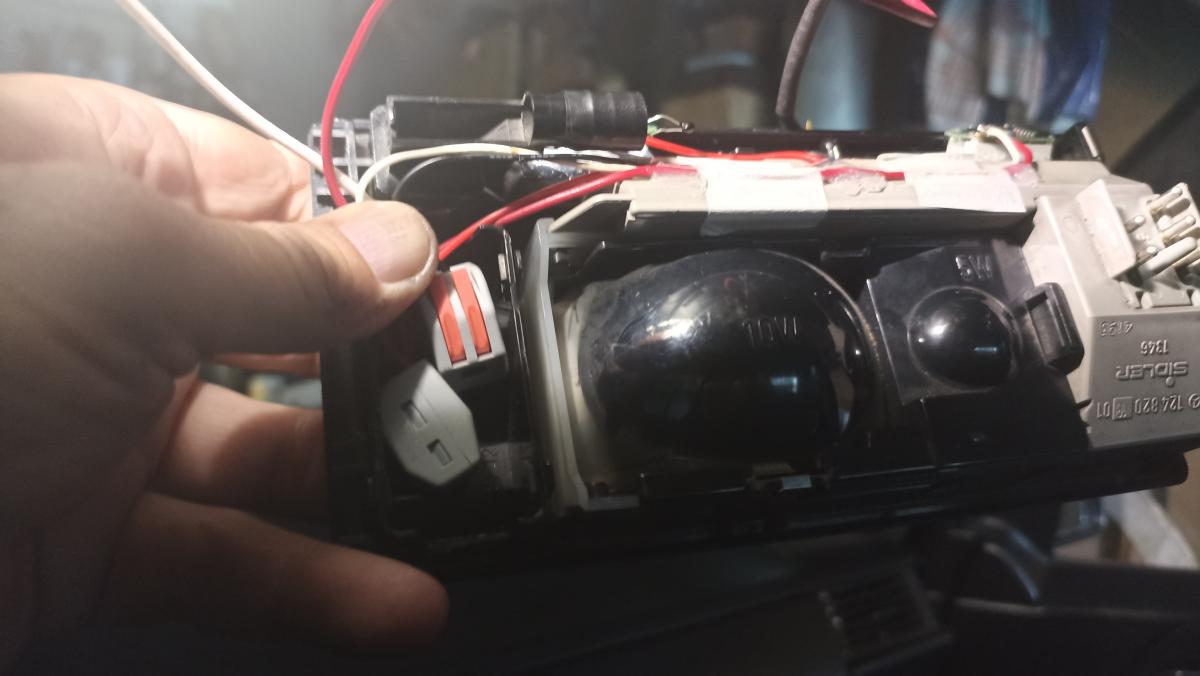

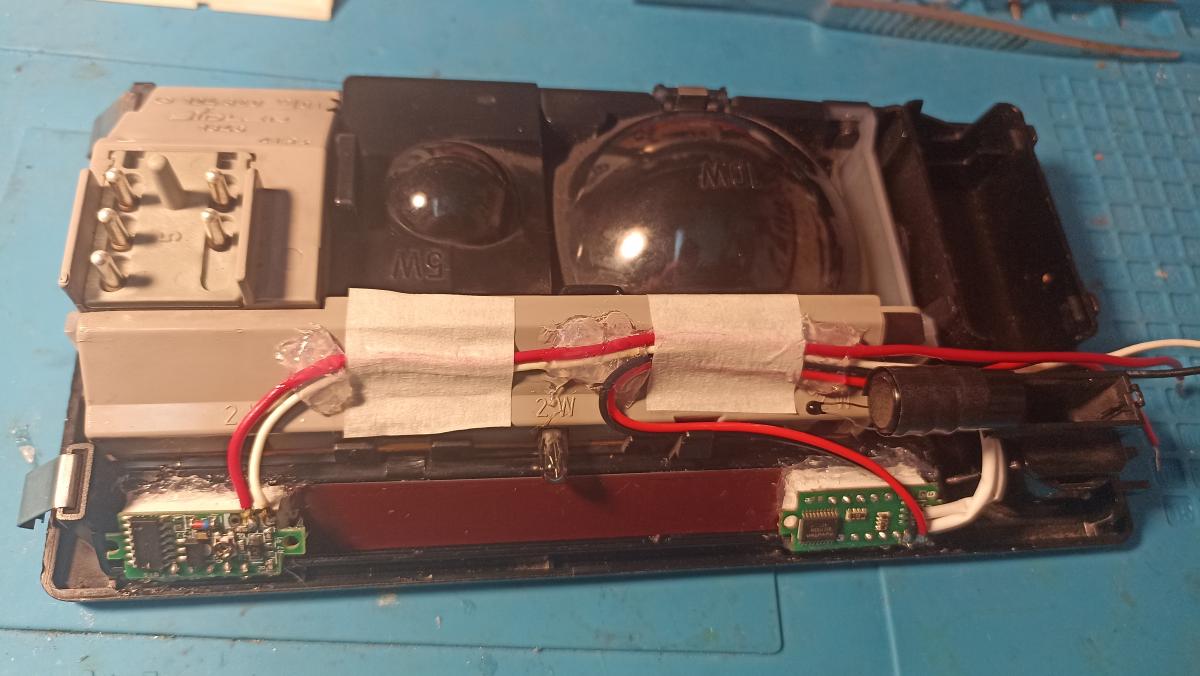

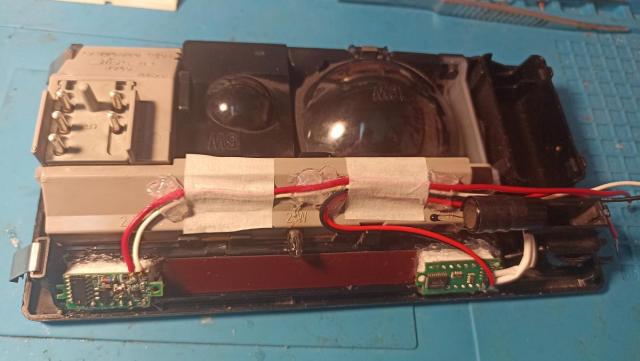

Вот, подсунул терморезистор рядом со штатным.





Питание брал не от ножек, т. к. от одной ножки питание постоянное, а от второй, через кучу схем, заниженный вольтаж на 0,3 В. В принципе, можно было и не заморачиваться, но мы не ищем легких путей. Плюс дотянул от прикуривателя, а минус со штатного самореза выше плафона. Сделал, чтобы легко можно было снимать. В плафоне есть выемка, как раз для WAGовских разъемов подходит, как влитые легли). (такие под-рукой были, можно было другие поставить, поменьше). Включается от второго положения ключа, показывает реальное напряжение в сети.





Мне понравилось). Если будет вопрос, почему слева температура, а справа вольтметр, отвечаю - вольтметр установил подальше, чтобы было видно получше)) (возраст берёт своё).



Сообщение отредактировал GOD: 10 October 2025 - 13:37

[GOD]

Если кому интересно, дособирал блок для разряда АКБ.

Можно настраивать напряжение отключения нагрузки, включения нагрузки, контролировать напряжение, ток, количество отданных А/ч и Ватт/ч, время разряда и температуру того, куда воткнёшь датчик). Т. е. узнаём реальную ёмкость АКБ.

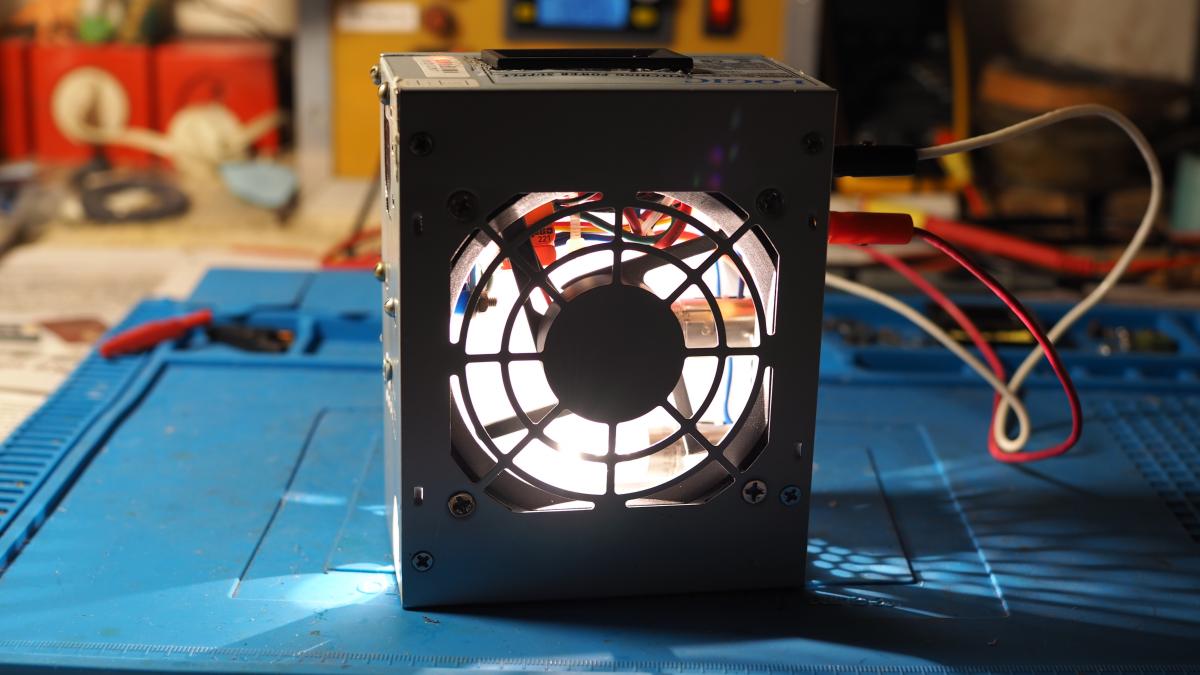

Модуль автономный, подключаем АКБ, идёт разряд лампами накаливания и включается вентилятор охлаждения. При достижении минимального напряжения, отключается разряд. Модуль сохраняет все данные, даже в отключенном от питания виде. Но я сделал, чтобы дисплей всегда работал. Мне так удобно.

Цена вопроса ок. 800 руб).

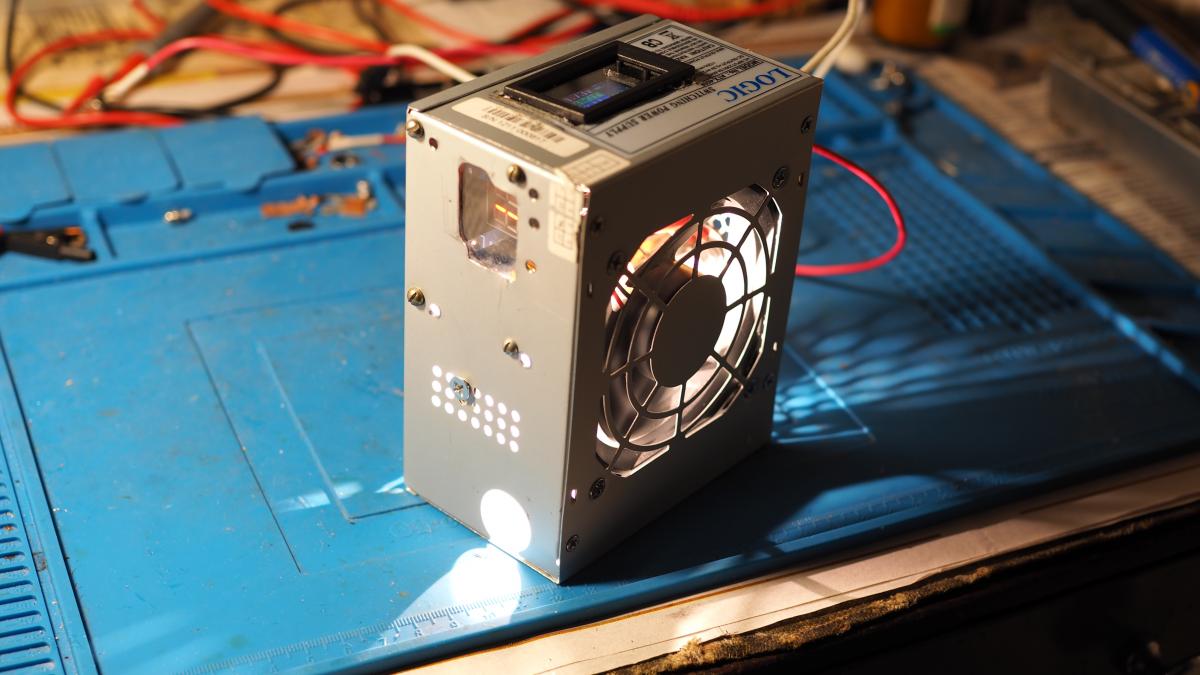

Хотел сделать красиво, но не рассчитал с расположением модулей, пришлось допиливать по месту и попортился внешний вид.

Сообщение отредактировал GOD: 17 October 2025 - 18:09
