Сообщений в теме: 17

[loki_bum]

Вопрос собственнов следующем, есть ли возможность сделать на данной мерсобалалайке линейный выход, хотца буфер поставить.
Если таковая возможность имеется то как ее воплотить ее в жизнь?

[Pga69]

Открывается балалайка, смотрится название выходного усилителя, ищется даташит на него, например здесь http://www.datasheet.../4/AD8400.shtml . С ноги, на которую подаётся сигнал снимается линейный сигнал через пару килоом. Если на этой ноге есть постоянка(что вряд ли) ставится кондёр.

[loki_bum]

Открывается балалайка, смотрится название выходного усилителя, ищется даташит на него, например здесь http://www.datasheet.../4/AD8400.shtml . С ноги, на которую подаётся сигнал снимается линейный сигнал через пару килоом. Если на этой ноге есть постоянка(что вряд ли) ставится кондёр.

А поподробнее если можно, как выглядит выходной усилитель, как узнать ногу на которую подается сигнал, и что значит снимается через пару килоом, и про постоянку? Заранее огромное спасибо

[Pga69]

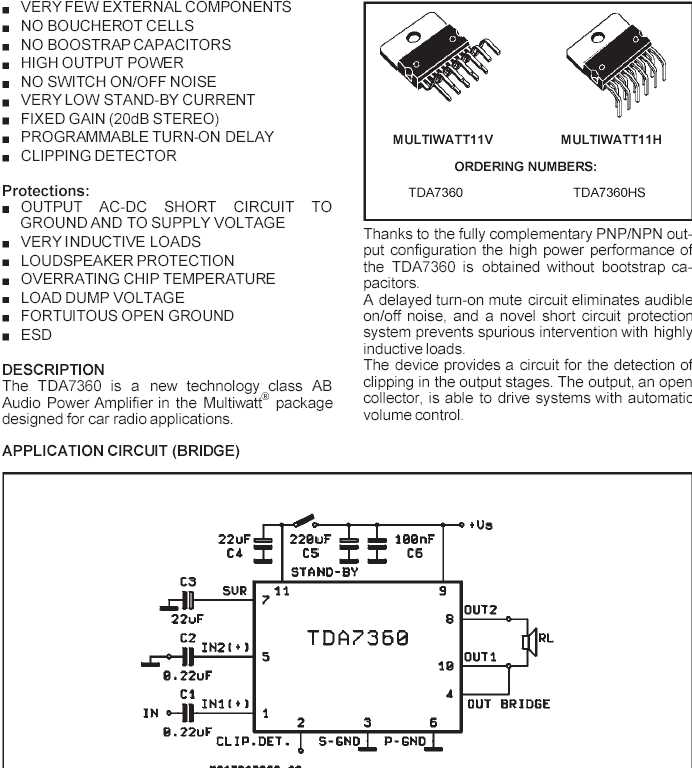

Выходные усилители обычно прикручены к корпусу магнитолки, так как сильно греются. Размер наверное 2Х1.5 см. или около того. В даташите обычно даётся типовая схема включения. Например здесь сигнал надо снимать с первой ноги.
Резистор ставится, чтобы случайно не сжечь выход предварительного усилителя. При выключенном звуке нужно замерить вольтмтром, включенном на измерение постоянного напряжения, напряжение на ножке, с которой будет сниматься сигнал. Если вольтметр покажет 0, то достаточно резистора, если есть напряжение-придётся ставить и конденсатор.

Прикрепленные изображения

•

Сообщение отредактировал Pga69: 12 February 2008 - 12:27

[loki_bum]

Если я правильно понял то первая нога это вход с предварительного усилителя? Отмечен как С1.
Понятно, соответственно выходных усилителей 2 левого и правого канала? Значит с первой ноги берем плюс через резистор 2 килоома а минус с массы балалайки?

[Pga69]

Этот усилитель я привёл для примера (он стоит в EUROPA 2000). С1-конденсатор, который как раз и отсекает постояну, идущую с предварительного усилителя. Сигнал, я думаю, достаточно взять с левого канала. По крайней мере для радио музыку должны сводить моносовместимо т.е. при прослушивании только левого канала музыкальная информация практически не теряется. Если есть желание брать сигнал с обоих каналов, надо ставить дополнительные буферы, и после них суммировать на резисторах.

[loki_bum]

Понял что ничего не понял, давай наверное так, я все разберу, номера спишу, сфотаю, выложу, и задам вопрос куда чего нужно припаять?

[Pga69]

Ok!

[loki_bum]

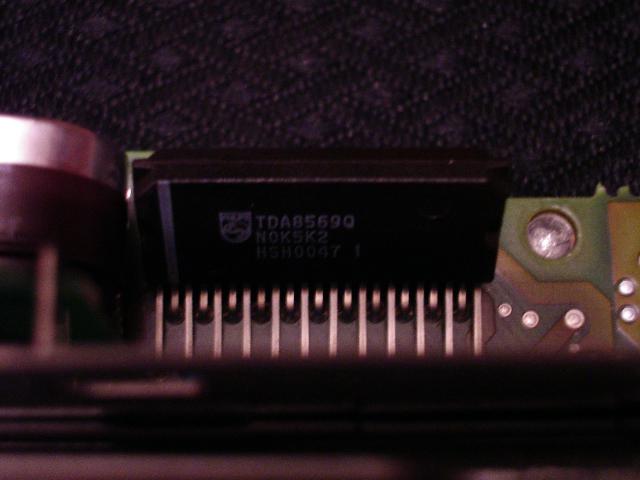

короче разобрал балалайку нашел усилитель Вот его модельTDA8590Q, нашел даташит на него, если я все правильно понял то сигнал можно снимать с ног под номерами 10, 11, 13, 14, через резистор 2 килоома.

[loki_bum]

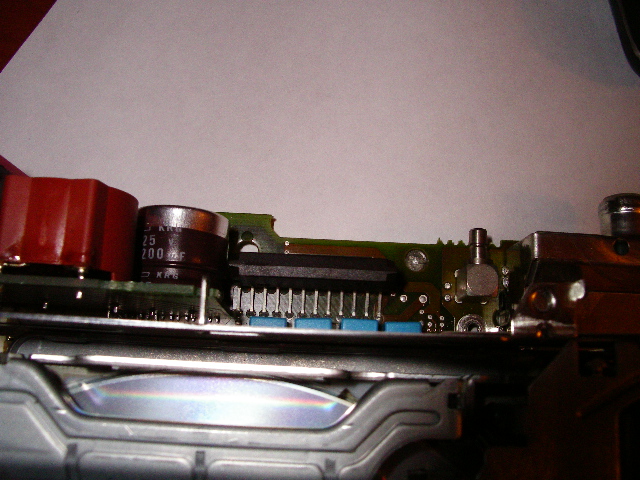

Вот кстати его фотки, если нужно


насколько я понял ноги считаются слево на право?

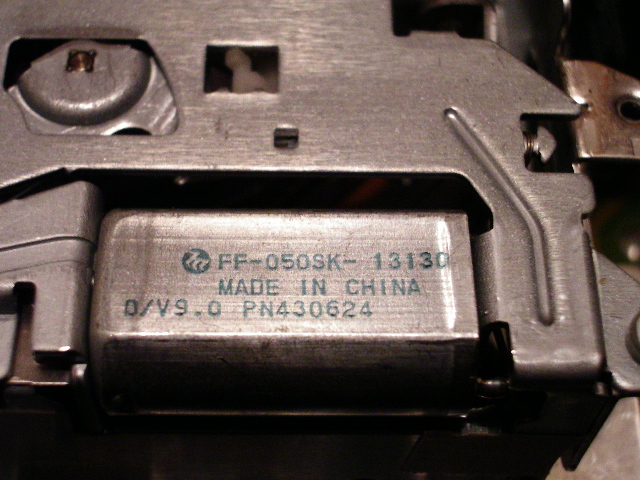

Ну а это так в прикол

[loki_bum]

Да и хочется два линейных выхода, ну чтобы саб подключить можно было.

[Pga69]

Vo vtornik posmotru datashit - otvehu

[loki_bum]

Вот даташит
 TDA8569Q.pdf   294.98К   63 скачиваний

[Pga69]

короче разобрал балалайку нашел усилитель Вот его модельTDA8590Q, нашел даташит на него, если я все правильно понял то сигнал можно снимать с ног под номерами 10, 11, 13, 14, через резистор 2 килоома.

Всё правильно. В первом сообщении шла речь не о сабе? Если нужно два линейных выхода, я бы к одной ноге микросхемы припаял два резистора, и с каждого снимал сигнал. В принципе можно обойтись и без резисторов- без них звук должен быть лучше. Они нужны как защита при неправильном подключении или к.з.

[loki_bum]

Правильно речь идет о сабе, и если я правильно понимаю для подключения усилителя необходимо два линейных выхода, типа правый канал и левый, еще вопросик с каких входов брать с передних или задних?

[Pga69]

Peredny left

[loki_bum]

Peredny left

Почему только с переднего левого, а если один с левого другой с правого?

[Pga69]

Если у него два входа-то с обоих.
