Сообщений в теме: 18

[goblin]

Помогите плиз, как установить кнопку для подогрева свечей на 240D w123.
Реле не работает, хочу заколхозить кнопку, а как это сделать, не знаю, хочу спросить совета, как установить и к чему подключать, как прозванивать?

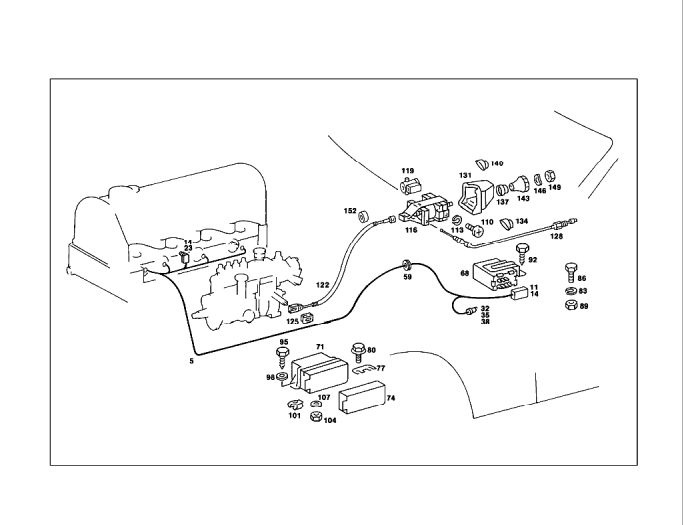

Прикрепленные изображения

•

Сообщение отредактировал goblin: 19 May 2008 - 15:37

[ilyusha-dj]

Помогите плиз, как установить кнопку для подогрева свечей на 240D w123.
Реле не работает, хочу заколхозить кнопку, а как это сделать, не знаю, хочу спросить совета, как установить и к чему подключать, как прозванивать?

У меня такая стоит, только как она подключена не знаю

[goblin]

Скажи а у тя на 617 где стоит датчек температуры подогрева свечей?

[alex16101]

ну если знаком с электричеством то -используй мощное родное реле вкл свечей(если оно неработает то любое 12в на ток ну хотябы 30-40ампер)токовый плюс у тебя на колодке родного реле уже есть его тулишь на один из коммутируемых контактов а конец свечей на второй выкл контакт.далее остается поставить кн вкл релюхи в удобном для тебя месте и подать на нее(реле) постоянный минус и вкл новой кн плюс. ну а дальше вкл кнопку 3-5сек и заводи..........УДАЧИ

[goblin]

ну если знаком с электричеством то -используй мощное родное реле вкл свечей(если оно неработает то любое 12в на ток ну хотябы 30-40ампер)токовый плюс у тебя на колодке родного реле уже есть его тулишь на один из коммутируемых контактов а конец свечей на второй выкл контакт.далее остается поставить кн вкл релюхи в удобном для тебя месте и подать на нее(реле) постоянный минус и вкл новой кн плюс. ну а дальше вкл кнопку 3-5сек и заводи..........УДАЧИ

датчик температуры у мя в поряде, лампочка на приборке не запитана, хочу сделать так чтобы нажал на кнопку, загорелась лампочка, достигли свечи опред. температуры, погасла лампочка, выключить кнопку, завести... Такое возможно?

[ilyusha-dj]

Скажи а у тя на 617 где стоит датчек температуры подогрева свечей?

У меня он не работает, тоже хочу сделать, чтобы он загорался принажатии на кнопку и потухал, когда нагреются свечи

[alex16101]

НУ брат это просто на колодке старого реле у тебя есть и вывод лампочки что на приборке-цепляешь ее на плюс свечей (параллель) и получаешь ее свечение в момент вкл свечек -а вот что касаемо температуры то тут все зависит от того как долгог будешь жать кн вкл.нагрева.Удачи

[goblin]

НУ брат это просто на колодке старого реле у тебя есть и вывод лампочки что на приборке-цепляешь ее на плюс свечей (параллель) и получаешь ее свечение в момент вкл свечек -а вот что касаемо температуры то тут все зависит от того как долгог будешь жать кн вкл.нагрева.Удачи

скажи, а лампочка не перегорит если её просто паралельно подцепить, всё таки напруга на свечах я думаю больше, чем на лампочке))))

[alex16101]

скажи, а лампочка не перегорит если её просто паралельно подцепить, всё таки напруга на свечах я думаю больше, чем на лампочке))))

ну брат а теперь подумай откуда в авто (если конечно нет преобразователя на 220в)может взяться напруга больше 12-14вольт-цепляй в параллель и непереживай.

[Андрей21]

У меня реле тоже сдулось, сама обмотка релюхи тяговой внутри целая - так я к ней прямо и припаял провода к кнопке.Получилось принудительное управление штатным реле.

[ЕГОР]

А что мешает найти родное реле или отремонтировать старое?

[goblin]

У меня реле тоже сдулось, сама обмотка релюхи тяговой внутри целая - так я к ней прямо и припаял провода к кнопке.Получилось принудительное управление штатным реле.

У мя тоже обмотка целая)))), я бегунок к контакту катушки прижимаю жду 15-20с и завожу, просто под руль приходится всё лездь, как то стрёмненько(((((
т.е как я понимаю к бегунку, паяем провод на кнопку и лампочку, а к катушке паяем выход с кнопки и лампочки, те принудительное управление? а датчик температуры не задействуем в этом случае?

[Андрей21]

у катушки 2 вывода (начало и конец провода) на один подаёшь минус постоянно а на второй плюс от кнопки будущей. Теперь о лампочке - у неё тоже 2 провода, на один один минус подаёшь пост, а на второй подаёшь плюс с провода который идёт прямо на свечи (накал). Итог - при включении кнопки замыкается реле и напруга подается на свечи а с ними и на лампочку.
К катушке реле можно присоединиться прямо на плате, на обратной стороне платы найти дорожки идущие к катушке и прямо к ним припаять провод от кнопки и массу. Питание кнопки удобно взять с реле подогрева заднего стекла, так система будет работать только при включенном зажигании.

Сообщение отредактировал Андрей21: 22 May 2008 - 11:10

[goblin]

я так подумал и придумал ещё проще вариант)))))
просто выкидываем реле и всё)))))))))))))
Питание которое идёт на свечи, припаиваем к нему вход кнопки, выход с кнопки паяем к свечам), т.е при нажатии кнопки питание получают свечи накала, а лампочку соединяем с минусом и выходом с кнопки))))

[alex16101]

я так подумал и придумал ещё проще вариант)))))
просто выкидываем реле и всё)))))))))))))
Питание которое идёт на свечи, припаиваем к нему вход кнопки, выход с кнопки паяем к свечам), т.е при нажатии кнопки питание получают свечи накала, а лампочку соединяем с минусом и выходом с кнопки))))

-И в итоге получаем или кнопку огромного размера способную коммутировать ток в десятки ампер или постоянно сгорающую с большими потерями обычную кнопку-РЕЛЕ НУЖНО ОБЯЗЯТЕЛЬНО.

[Buchelnikov]

НУ брат это просто на колодке старого реле у тебя есть и вывод лампочки что на приборке-цепляешь ее на плюс свечей (параллель) и получаешь ее свечение в момент вкл свечек -а вот что касаемо температуры то тут все зависит от того как долгог будешь жать кн вкл.нагрева.Удачи



у меня такая же проблема,сгорела катушка в реле,но я не понимаю зачем в этом случае нужна еще какаято кнопка,скрестить остатки реле с новой катушкой и все будет работать как раньше или я не прав

[temushka]

Помогите плиз, как установить кнопку для подогрева свечей на 240D w123.
Реле не работает, хочу заколхозить кнопку, а как это сделать, не знаю, хочу спросить совета, как установить и к чему подключать, как прозванивать?

Привет,страдалец ,у меня была такая-же ерунда,но реле не стояло,были лишь силовые клеммы.Тут есть 3 варианта:
1-найти друга,могучего электрика с паяльником и перепаять реле(это несложно,я паял сам реле поворотов и аварийки)
2-найти запасное реле и
3-обмануть судьбу и сделать запуск двигателя,как на 200D W123.надо лишь найти механизм с контактной группой,установка этой штуки несложна,но электрика-друга лучше позвать! .
Подробнее о запуске 200D читай в моей теме*Дизель и CDI>как правильно заводить М615.941....*,в каком-то ответе я подробно описал штукенцию. .зимой вещица полезная...



P.S.как электрик скажу сразу-сечение проводов питания свечей-6-8мм^(на стартер10-12мм^),такие провода идут ТОЛЬКО на замок зажигания,прикуриватель,общий переключатель света,на резервные предохранители.На моем 200D-через предохран.сразу на штукенцию(как и стартер).Ниоткуда больше НЕЛЬЗЯ брать питание-короткое замыкание гарантированно.В этом же случае питание надо брать с ввода питания НА реле,а не с лампочки и т.д.



P.S.S.как электрик скажу -реле и прочие приборы сгорают не просто так!необходимо проверить ВСЮ проводку этой схемы-малейший признак оплавления>>>плохой контакт>>>работа насмарку!

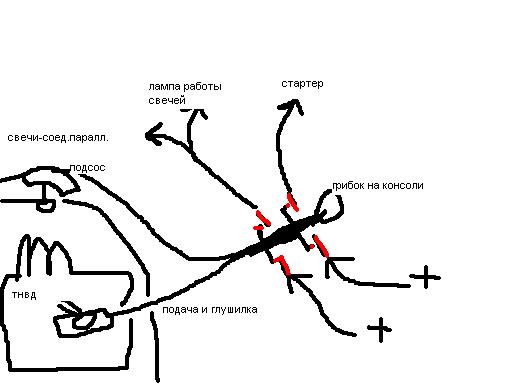

Прикрепленные изображения

•

[alex16101]

чтойто я не вьехал в чудо инженерной мысли что на рисунке?

[temushka]

чтойто я не вьехал в чудо инженерной мысли что на рисунке?

А...это... просто в инете сидел на КПК и рисовал по ходу на память(приблизительно).НО суть-то понятна?2провода2клеммы2тросика.
В моей галерее*DaimlerBenz*есть фотка приборки с грибком,будет возможность,сфоткаю всю штукенцию...
