Расположение ВВ проводов на 111.960


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 6

#1 ОФФЛАЙН   Silverarrow

Silverarrow

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 267
  • Город:Орехово-Зуево
  • Автомобиль:
    W124

Отправлено 19 March 2009 - 21:45

Подскажите братцы, в тех книгах что у меня есть, про движок мой и схему подключения катушек к свечам нигде не нашел. Неужто не имеет значения для пары катушек (ближние/дальни к салону) к какому цилиндру они запитаны?


mb 124 111.960 WDB1240221B877621 - жаль не 2009 года


#2 ОФФЛАЙН   pavel0861

pavel0861

    Ветеран

  • Мерсоводы
  • PipPipPipPipPip
  • Cообщений: 1206
  • Город:Санкт-Петербург
  • Автомобиль:
    W202 C230 1996г.

Отправлено 19 March 2009 - 22:05

Подскажите братцы, в тех книгах что у меня есть, про движок мой и схему подключения катушек к свечам нигде не нашел. Неужто не имеет значения для пары катушек (ближние/дальни к салону) к какому цилиндру они запитаны?

Первая катушка - цилиндр 1 и 4.
Вторая катушка - цилиндр 2 и 3.
От первой катушки ближний к свечам провод - на первый цилиндр.
От второй катушки ближний к свечам провод - на второй цилиндр.
Остальные - соответственно, в оставшиеся дырки.

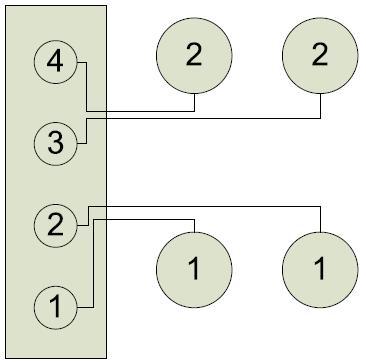

По картинке так выходит.
