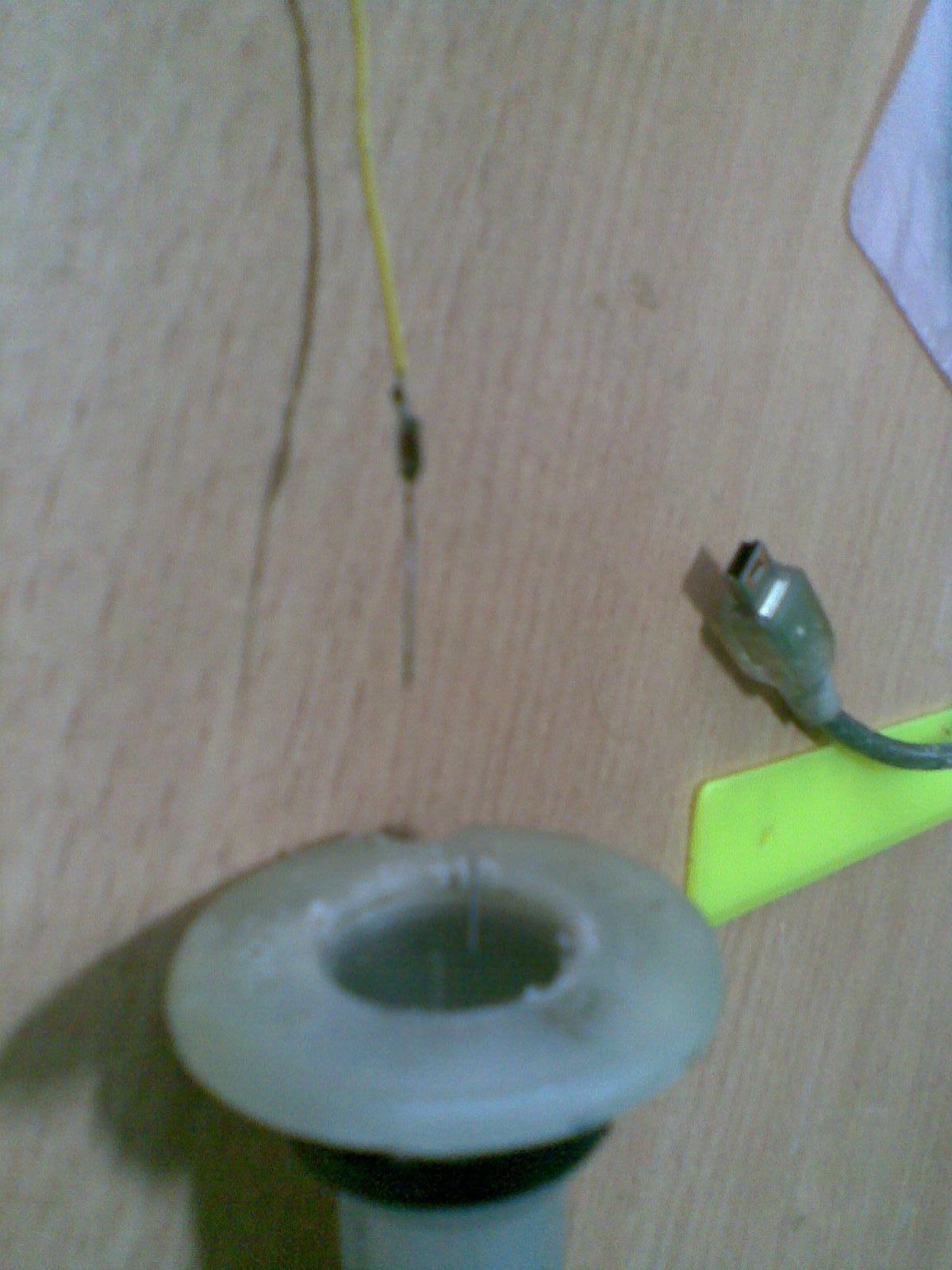

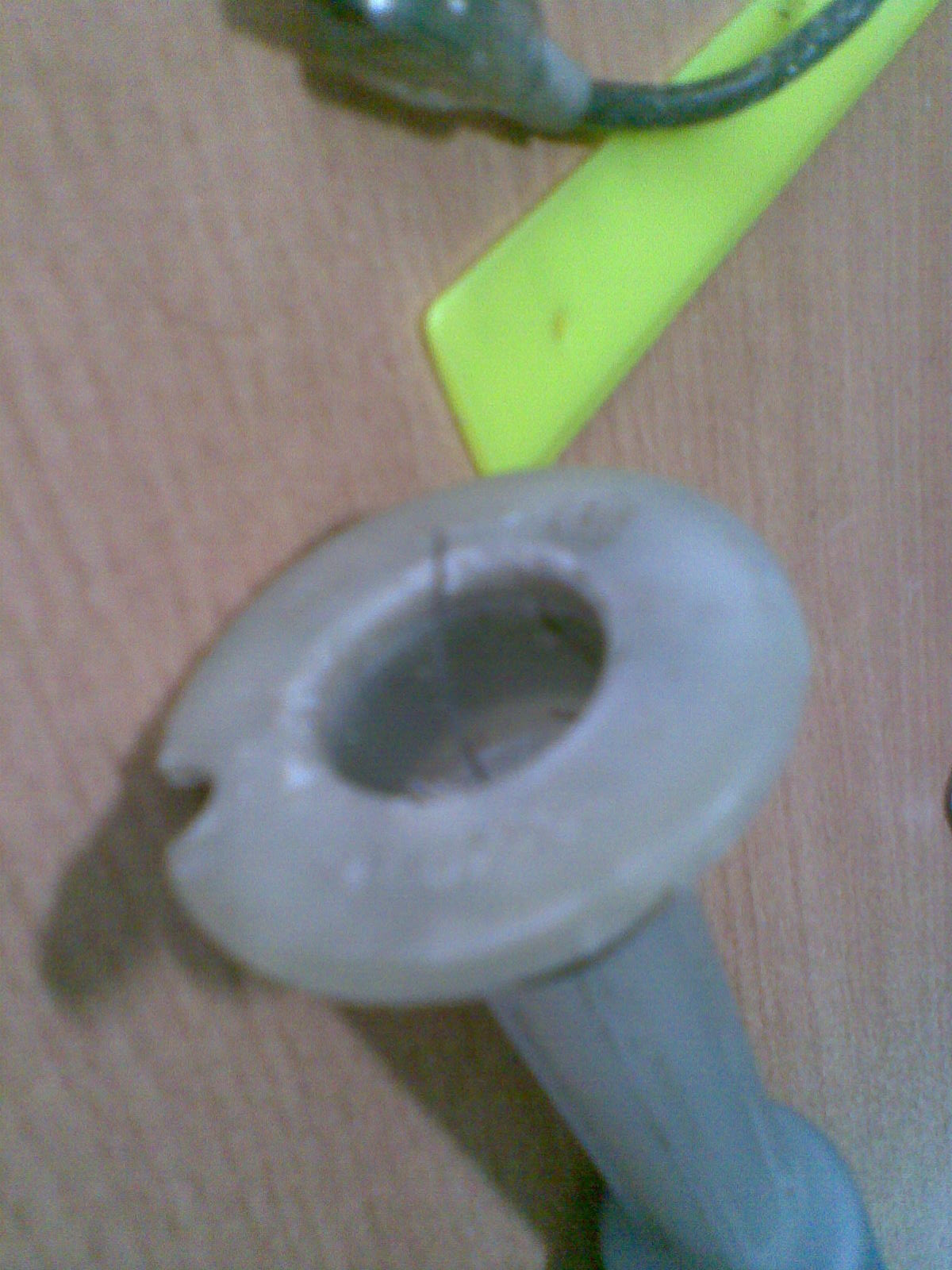

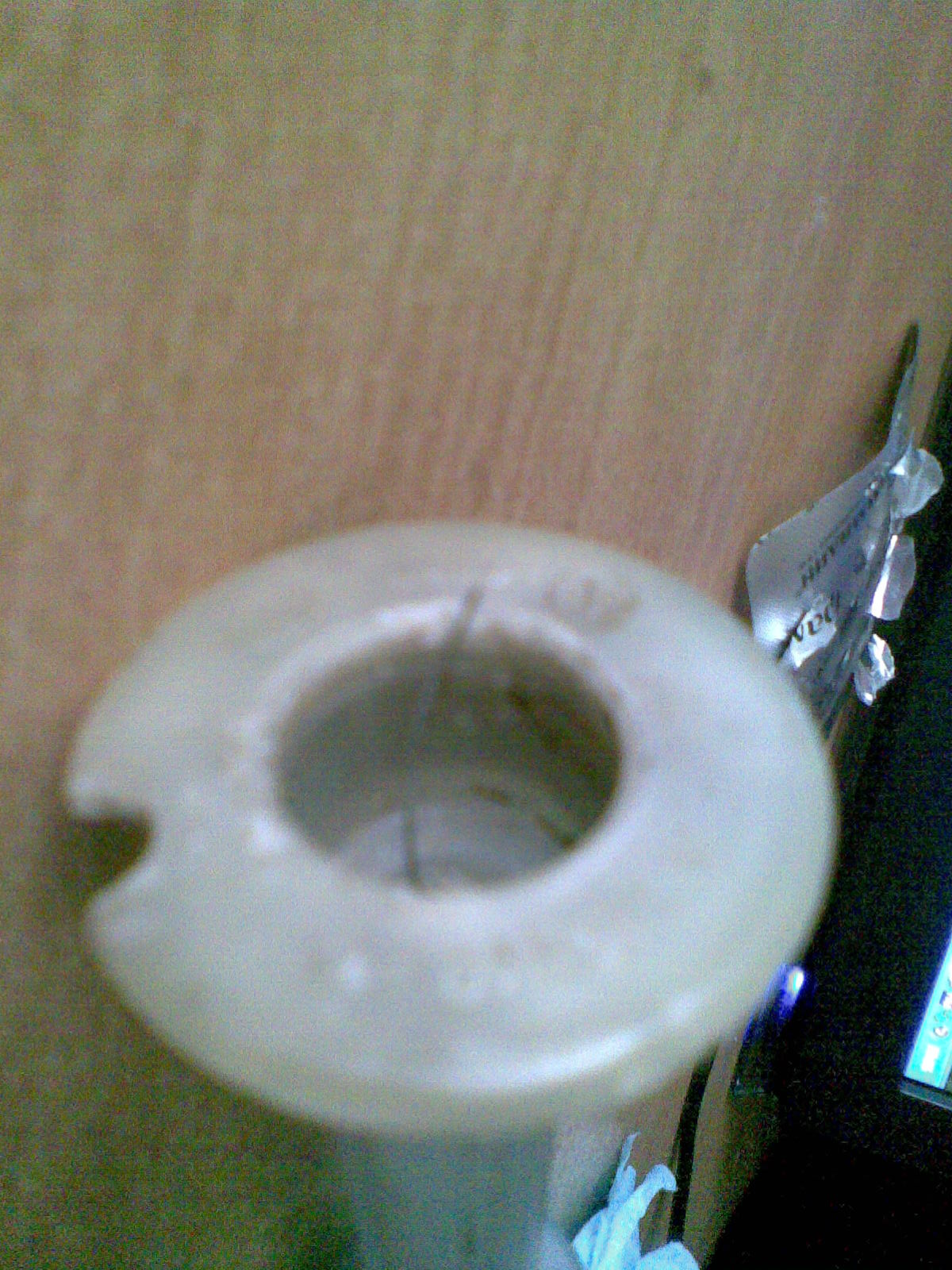

Приветсвую господа мерсоводы! Перестал у меня датчик омывайки показывать, ну я его снял разобрал сегодня и вот что внутри увидел

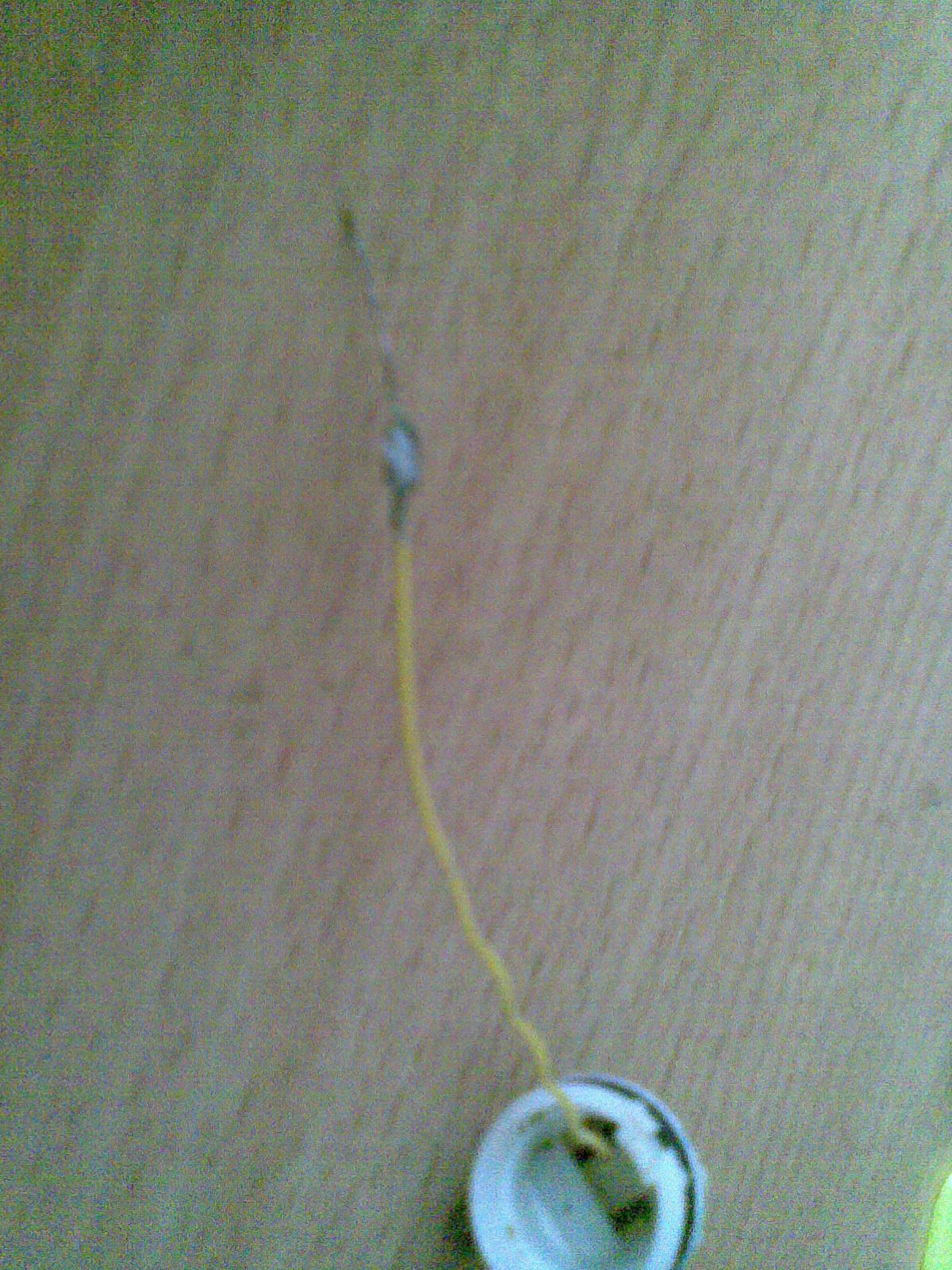

Там к контактам проводок идёт так вот он по моему переломился, либо я во время разборки сломал его, вопрос в том как всё должно быть правильно соединено что бы он заработал???

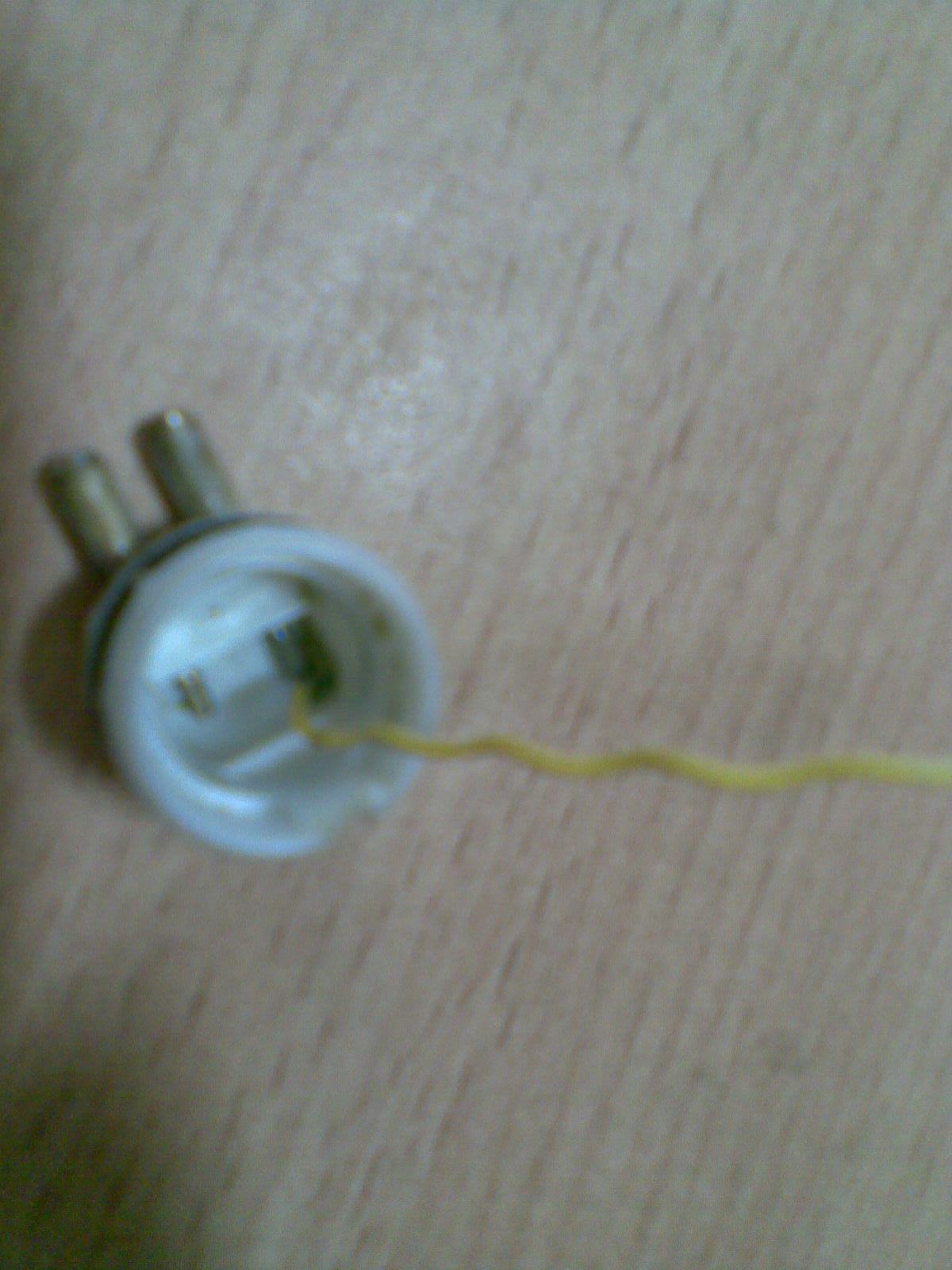

На втором контакте вообще ничего нет, и следов пайки тоже не видно на нём!
Поскажите как всё это дело спаять что бы он работать начал????

Прикрепленные изображения

•
•
•
•
•

[Arsh]

Провода от контактов должны идти на геркон, он в свою очередь замыкает цепь при приближении магнита-поплавка.
Полярность не имеет значения, геркон - просто выключатель.

Сообщение отредактировал Arsh: 18 September 2009 - 19:26

[Denwer]

а гекон это чего такое???

[Arsh]

а гекон это чего такое???

Сорри, пропустил букву (уже поправил), конечно же геРкон.



Магнитные (герконовые) датчики. Представляют собой пару геркон плюс магнит. Геркон – это герметически запаянный в стеклянную трубку контакт. Он замыкается или размыкается при поднесении к нему магнита. Герконовые датчики состоят из герметизированных магнитоуправляемых контактов и представляют собой контактные ферромагнитные пружины, помещённые в герметичные стеклянные баллоны, заполненные инертным газом, азотом высокой чистоты или водородом. Контактные элементы являются одновременно элементами магнитной цепи. Под действием магнитного поля достаточной напряжённости ферромагнитные контактные пружины деформируются и замыкают или размыкают контакты. Достоинство магнитоуправляемых контактов – большая износоустойчивость и очень малое время срабатывания. В связи с высокой износоустойчивостью срок службы самих датчиков очень большой.
Главной особенностью магнитных датчиков является быстродействие и возможность обнаружения и измерения бесконтактным способом, этот вид датчиков не чувствителен к загрязнению. Однако в силу характера магнитных явлений эффективная работа этих датчиков в значительной мере зависит от такого параметра, как расстояние, и обычно для магнитных датчиков необходима достаточная близость к воздействующему магнитному полю.

Та самая стеклянная колбочка, что находится внутри датчика уровня жидкости и есть геркон, т.е. выключатель, который замыкает цепь контрольной лампы при приближении поплавка с магнитом.

[Denwer]

так становиться понятней, т.е. мне надо разобрать до конца датчик, и вытащить колбу припаять второй проводок к ней тоже, так как на ней только один проводок, засунуть назад и припаять к контакту и должно всё заработать по идее=)
спасибо!!! буду пробовать=)

Сообщение отредактировал Denwer: 18 September 2009 - 19:59

[Arsh]

Вначале не понял, почему геркон это она , прочитав раза три сообразил, что она - это колбочка.
Да, все так, и место положения (уровень по вертикали) геркона в корпусе датчика уровня жидкости, когда датчик установлен в бачке омывателя, и будет тем уровнем жидкости, когда загорится лампочка.

Сообщение отредактировал Arsh: 18 September 2009 - 19:57

[Denwer]

усё раскурочил и сижу зачищаю контакты и проволочки паяльник нагреется буду паять, завтря поставлю о результате отпишусь!
ещё раз спасибо большое!!!!!
