Сообщений в теме: 25

[kit123]

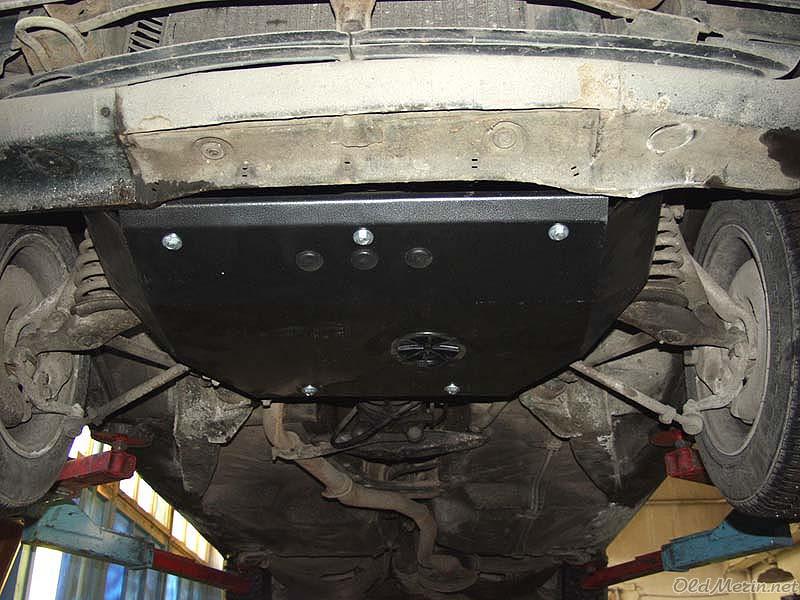

У многих владельцев W123 возникает желание установить на свою машину защиту картера двигателя.
Но многим она недоступна и отсутствует возможность повторить её при самостоятельном изготовлении.

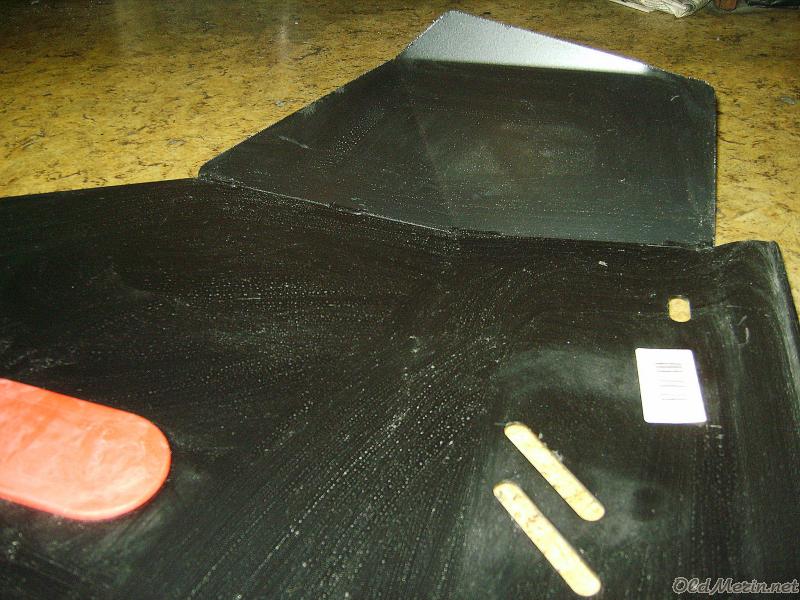

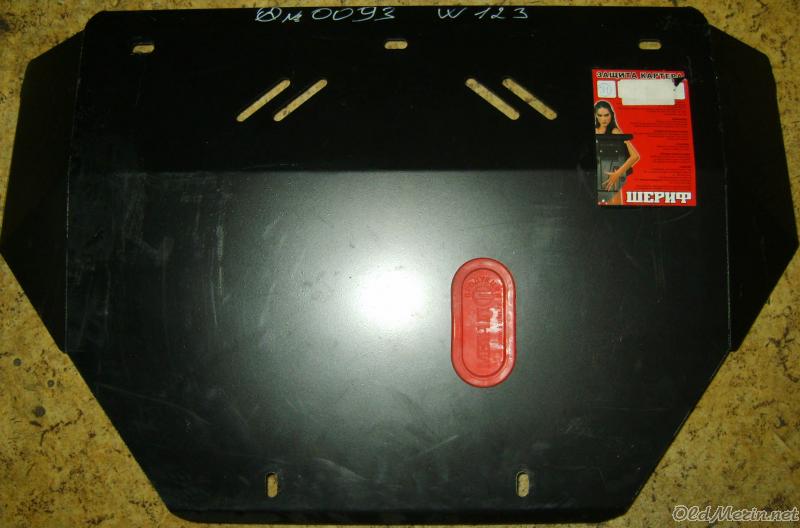

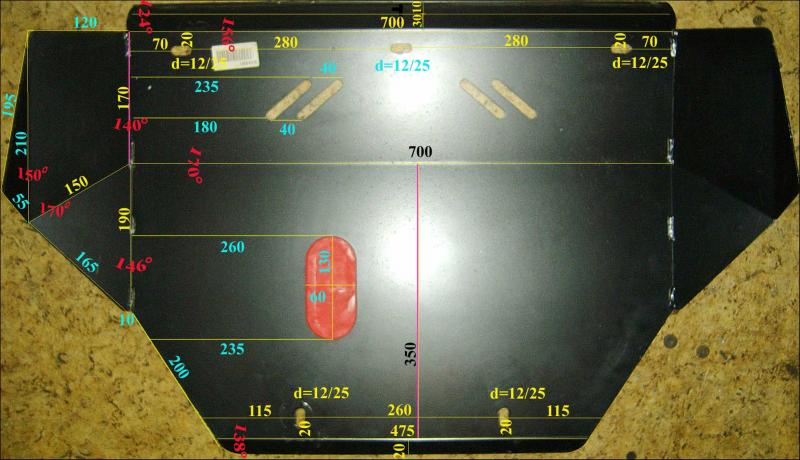

Защита состоит из формованного листа 2мм. и двух косынок, привареных к ней по бокам. Крепёж осуществляется к привареным гайкам.



Пока я не установил на машину защиту, то провёл все замеры.

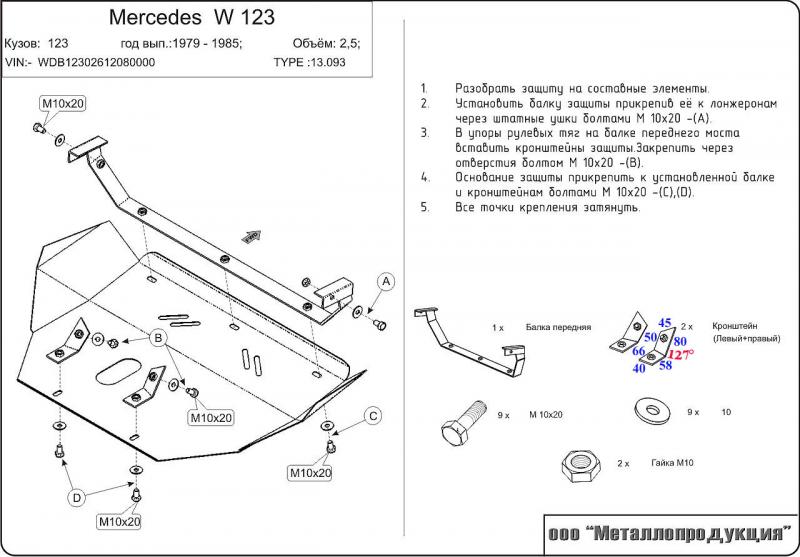

В комплекте придаются болты М10 и они больше тех отверстий, с помощью которых она устанавливается. Их следует рассверлить.

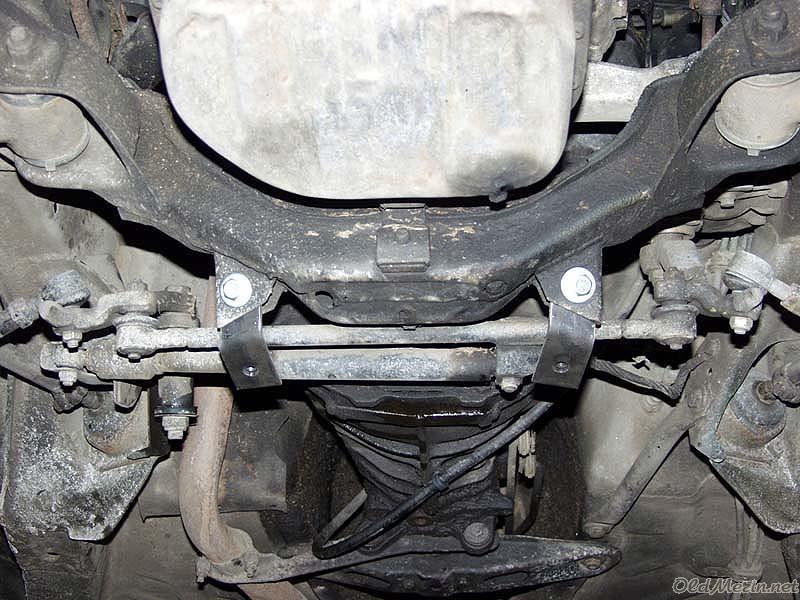

На моём авто, треугольники на переднем мосту оказалить сильно деформированы, и крепёж сразу не встал, так как не совпали отверстия в защите и уголков. Тем, кто сталкнётся с подобным, рекомендую изготовить другие уголки или переходники. Это даст возможность легко отворачивать защиту от штатных отверстий, и не сверлить в ней новых отверстий.

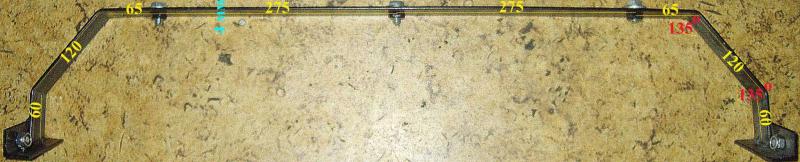

Толщина листа 2 мм, уголков 4 мм., кронштейн изготовлен из 4 мм. металла.



Сообщение отредактировал kit123: 04 June 2010 - 21:56

[Игорек]

В Москве они продаются?

[kit123]

В Москве они продаются?

Я приобретал через частника в прошлом году за 1800 руб., который заказывает у оптовика в ТЦ Кунцево. Завод отправляет только ТЦ, все остальные берут только у них. Сейчас на заказ она будет через месяца 2-4. Редко спрашивают. Только по предоплате.

[Andron]

Огромное спасибо за размеры!! это существенно облегчает задачу.

[wertyozw]

спасибо все класно только одного размера нехватает , с боку на ухе идет размер 170-----------190------------------? надобыло продолжить замер до изгиба где стоит размер 475 так как непонятно какя длина куска?

[Silin Mike]

kit123 !Огромное спасибо!

[kit123]

спасибо все класно только одного размера нехватает , с боку на ухе идет размер 170-----------190------------------? надобыло продолжить замер до изгиба где стоит размер 475 так как непонятно какя длина куска?

Наткнулся на замечание. Рассмотрев оригинал снимка понял, что вас ввело в заблуждение. Это замер расстояния от отверстия до сварного шва. На чертеже всего две длины 170 и 190 по вертикали. Отрезок получился случайно, а не до размера 70 по горизонтали. Размер продольной длины замерю и добавлю.

Сообщение отредактировал kit123: 08 December 2009 - 17:08

[Cannibal Mad]

Похвально и полезно... ещё вопрос - толщина листа? как мне кажется туда и 2 мм можно приклеить - по полям ездить самое то...

[vadik85]

Наткнулся на замечание. Рассмотрев оригинал снимка понял, что вас ввело в заблуждение. Это замер расстояния от отверстия до сварного шва. На чертеже всего две длины 170 и 190 по вертикали. Отрезок получился случайно, а не до размера 70 по горизонтали. Размер продольной длины замерю и добавлю.

еще бы не помешали сами размеры отверстий и расстояние их от края листа (по вертикале на нижние и верхние)

[kit123]

Похвально и полезно... ещё вопрос - толщина листа? как мне кажется туда и 2 мм можно приклеить - по полям ездить самое то...

Толщина 2 мм. Внесены все дополнения.

[vadik85]

Толщина 2 мм. Внесены все дополнения.

Спасибо тебе друг респект тебе и уважуха)))

[NeoN]

То kit123, а уголки самого кронштейна стоят параллельно асфальту на лонжеронах???
И какова толщина полосы, из которой сделан кронштейн?
смоделировал в SolidWorks защиту - что-то не сходится в районе боковой трапеции на твоих фото.
вот что получилось











Ну не получается такой трапеции с параллельными сторонами и сторонами 190. 170 150 115 мм. Можешь перепроверить? я по фоткам строил и из масштаба исходил. Там не получилось 115мм...
И какой (ну хоть примерно) угол между плоскостями основного листа защиты ( на 3й фотке).
Короче, кто захочет прям щас повторить сам такую звщиту - сначала склейте из картонки - примеряйте макет. Нужно поуточнить кое-что в приведенных размерах.

Сообщение отредактировал NeoN: 14 December 2009 - 23:13

[haligali123]

подписался, спасибо.

[kit123]

То kit123, а уголки самого кронштейна стоят параллельно асфальту на лонжеронах???
И какова толщина полосы, из которой сделан кронштейн?
смоделировал в SolidWorks защиту - что-то не сходится в районе боковой трапеции на твоих фото.
вот что получилось
Можешь перепроверить? я по фоткам строил и из масштаба исходил. Там не получилось 115мм...
И какой (ну хоть примерно) угол между плоскостями основного листа защиты ( на 3й фотке).
Короче, кто захочет прям щас повторить сам такую звщиту - сначала склейте из картонки - примеряйте макет. Нужно поуточнить кое-что в приведенных размерах.

Молодец, классно смоделировал. Размеры ещё раз перепроверю и на чертежах поправлю другим цветом.

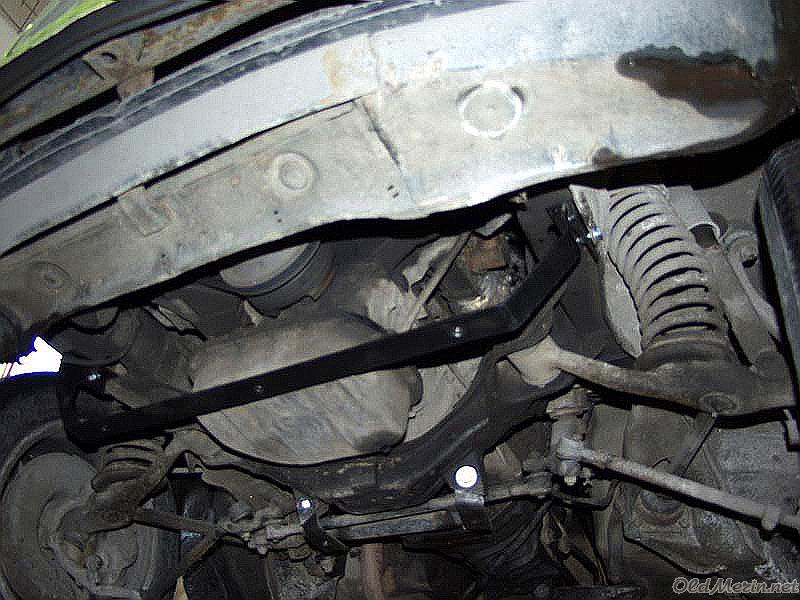

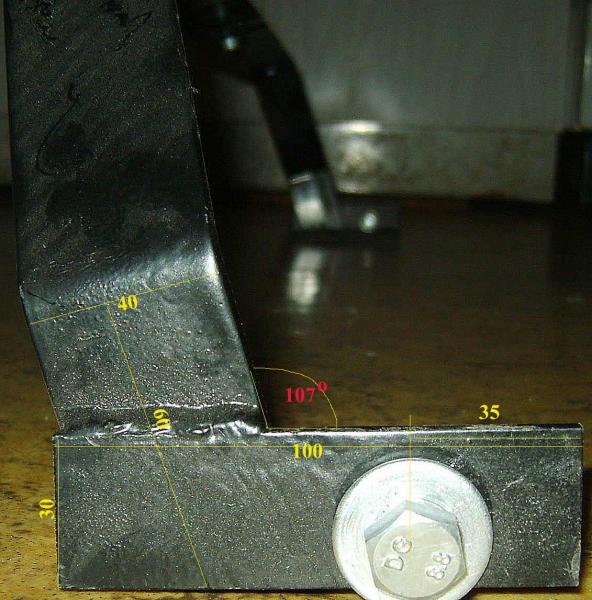

Если ты заметил, то уголки приварены к последней полосе под углом. Что даёт горизонтальное положение кронштейна и положение планки под углом, так как передняя часть листа приподнята.

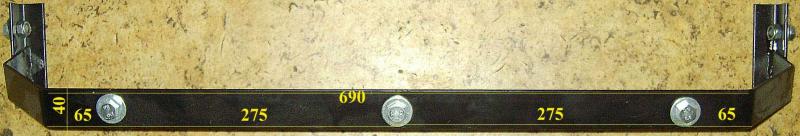

Нижние размеры на фото следующие. 115 от края до первого отверстия. 260 от центра первого отверстия до центра второго. И 115 от центра второго отверстия до второго края. Может быть что-то упустил.
Ну и углы у крыльев не такие большие. Замерю все углы.

Сообщение отредактировал kit123: 31 May 2010 - 13:24

[haligali123]

Молодец, классно смоделировал. Размеры ещё раз перепроверю и на чертежах поправлю другим цветом.

да вот ед-е , что я не нашел, это толщина металла кронштейнов и самого листа защиты... если можешь, уточни.

[NeoN]

Толщину листа можно взять "по вкусу". Серийная идет где-то 2,5мм Можно, думаю и меньше и немножко больше. ТОлще 3мм делать не целесообразно - а то может быть как с Приорой на краш-тэсте- из-за защиты картера морда не смялась, а все в салон полезло (((.
ЕСли интересно будет - все размеры перепрверим - сделаю развертку, чтоб приложить на лист - вырезать-сварить.
ИМХО если делать самому - сначала нужно все вырезать из картона, склеить и примерить, а тогда из металла.

[kit123]

Neon я перепроверил все размеры и нанёс отсутствующие. Можешь теперь картинки править. Нанеси на них возможные размеры.
Подразумевается, что крылья имеют острые углы, а не скруглены.
Успехов в проекте!

Сообщение отредактировал kit123: 04 June 2010 - 21:55

[NeoN]

Вчера попробовал перепроверить все и снова возникли вопросы. Вот все те размеры приведены по длине стыка (гибки или сварного шва) или по расстоянию в пространствепараллельно какой то плоскости???
Вот что у меня стало получаться:
вот наложил твою фотку с моделью, построенной по твоим размерам

видно некоторое несоответствие в районе боковых ушек-крылышек
загнал твою фотку в AutoCAD и подогнал по размерам (все с сохранением пропорций) и порасставлял размеры

Видно некоторое несоответствие получившихся размеров.
Залез я в SolidWorks взял лист металли и давай его кромсать и гнуть -


Полученыый чертеж в SolidWork конвертировал в AutoCAD и наложил на твою фотку:

как видно все вобщем то совпало.
По итогам "разогнул" модель и получил выкройку - примерно где то так

вроде-то совпадает, но как по мне "крылышки" эти великоваты получаются. К сожалению, сейчас совсем нет времени покроить самому из картона это все и примерить на машине .
Забыл сделать картинку в пространстве с размерами - обязательно сделаю. Кому нужно если будет - скину развертку в любом виде (AutoCAD, там PDF или еще какой)
ЗЫ Морока то вся зачем - хочу разработать нормальную выкройку, чтоб любой желающий владелец W123 мог просто вырезать сварить и поставить, поскольку я например. по автомагазинам и рынкам не нашел защиты, а на наших дорогах она не помешала бы...

[kit123]

Вчера попробовал перепроверить все и снова возникли вопросы. Вот все те размеры приведены по длине стыка (гибки или сварного шва) или по расстоянию в пространствепараллельно какой то плоскости???
Вот что у меня стало получаться:

Всё нормально, но крылья отдельные и приварены к защите. Поэтому разрез лучше соедини и сделай крыло отдельной деталью. Крыло и есть одна деталь, отформованная и затем привареная к защите. По такой выкройке трудно будет всё согнуть. Защита это цельный формованный лист.
И ещё, внешние треугольники крыльев у тебя что-то великоваты, они мельче. Перпендикуляр из вершины к линии изгиба равен 37 мм.

Сообщение отредактировал kit123: 05 June 2010 - 21:52

[NeoN]

Да я рассмотрел, что крыло отдельная деталь. Это просто так сказать теоретический чертеж - может кто-то все из кусочков поварит... Да уж я говорю, что крылья великоваты, но фотка (может ее искажение???) дает такие пропорции.
