Добрый всем вечер.Подскажите.

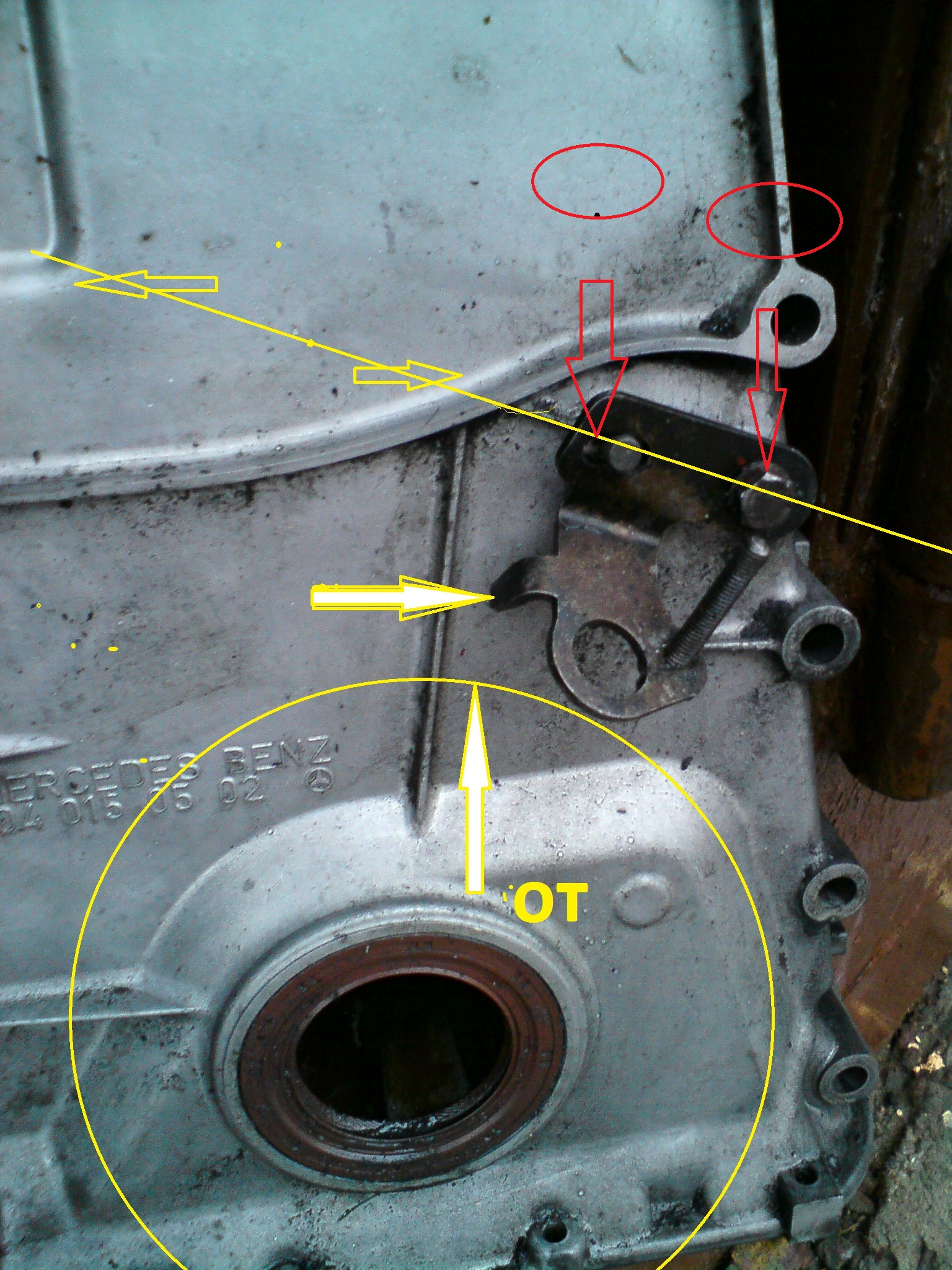

Прислали крышку цепи,моя в адском состоянии,решил поменять.Кронштейн (лапка на нем) что на фото и есть метка для виброгасителя ( ОТ ) (показал стрелками) или же надо в отверстие смотреть сверху на ОТ.И нужно ли двигать этот кронштейн по линии куда либо? у него овальные оба отверстия.?И для чего шпилька 5мм в диаметре с резьбой, вертикально?
Спасибо.
124/320 93г.

Прикрепленные изображения

•

Сообщение отредактировал Леха-Леха: 03 May 2011 - 18:33

[mbshop]

Добрый всем вечер.Подскажите.
Прислали крышку цепи,моя в адском состоянии,решил поменять.Кронштейн (лапка на нем) что на фото и есть метка для виброгасителя ( ОТ ) (показал стрелками) или же надо в отверстие смотреть сверху на ОТ.И нужно ли двигать этот кронштейн по линии куда либо? у него овальные оба отверстия.?И для чего шпилька 5мм в диаметре с резьбой, вертикально?
Спасибо.
124/320 93г.



Для установки О/Т необходимо
установить микрометр на плоскость блока цилиндров.(если головка снята)
Выкрутить свечу первого цилиндра и установить микрометр с длинным штоком (((( (если голова не снята). В этом случае, проше взять длиную отвертку и вставить в свечной колодец и упереть в поршень провернуть двигатель до момента пока отвертка поднимиться максимально . Затем установить микрометр



При помощи микрометра измерить поворот к/в при котором стрелка не отклоняется.



Начало отклонения стрелки будет соответствовать повороту К/В на 20 градусов, при этом пин который установлен в торце шкива к/в должен быть четко посередине отверстия в кронштейне.



Шпилько для установки дополнительного датчика положения к/в который используется для регулировки зажигания на системах впрыска КЕ











Шпилько для установки дополнительного датчика положения к/В

[Леха-Леха]

А по проще пож.
Крышку фотал голую,еще только собрался менять.Микрометра нет,из измерительных приборов только глаза и руки,в книжке рисунок - эта лапка точно совпадает с ОТ на виброгасителе - и есть вроде как вмт,отверстия на рисунке абсолютно никакого,по этому и тема.На старой крышке ничего,на неё страшно смотреть.Может кто по проще устанавливал?

[mbshop]

Если проще



Отвертку в первый цилиндр



Ловишь угол поворота к/в при котором отвертка остаеться на месте( вверху), приблизительно отмечаешь серидину этого угла - вот и О/Т

[Леха-Леха]

Если проще



Отвертку в первый цилиндр



Ловишь угол поворота к/в при котором отвертка остаеться на месте( вверху), приблизительно отмечаешь серидину этого угла - вот и О/Т



Спасибо,все это понятно.Вопрос другой: смотри фотку.
Лапка на кроштейне должна совпасть с ОТ на виброгасителе?Т.е. куда смотрит эта лапка?

[mbshop]

О/Т совпадает с лапкой



При снятии старой крышки посмотри как будет стоят О/Т
Можно переставить с старой крышки кронштейн и прикрутить к новой по следам от болтов и потом проверить положение О/Т

[Леха-Леха]

О/Т совпадает с лапкой



При снятии старой крышки посмотри как будет стоят О/Т
Можно переставить с старой крышки кронштейн и прикрутить к новой по следам от болтов и потом проверить положение О/Т



Что и требовалось доказать.
На старой нет лапки - по этому вот проблема.
Спасибо.
