Всем привет, вот такая делюга:
АКПП: 722.113
Не могу нигде найти схему подключения АКПП и к ней прилагающихся девайсов, система следующая:
1) На АКПП шел всего 1 проводок, прикручивался сбоку, справа по ходу движения атомобиля.
2) На селекторе 5 проводов
3) Под педалью газа кнопка КИКа.
Как, куда и каким образом подключать все это дело? Растолкуйте пожалуйста, или схемку дайте...

[Silin Mike]

Делюга говоришь?....
Схема есть в библиотеке Форума.

[Leop]

Делюга говоришь?....
Схема есть в библиотеке Форума.



Нормальной схемы да под автомат что-то так и не нашёл... А на самой коробке так и со схемой просто так не определишь, какой контакт и куда...

[beowulf]

Нормальной схемы да под автомат что-то так и не нашёл... А на самой коробке так и со схемой просто так не определишь, какой контакт и куда...

+10000!
Может кто даст ссылку на "НОРМАЛЬНУЮ" схему!?
Ну или объяснит хотя-бы на пальцах что и куда должно идти и за что провод на коробке сбоку отвечает!?

[Silin Mike]

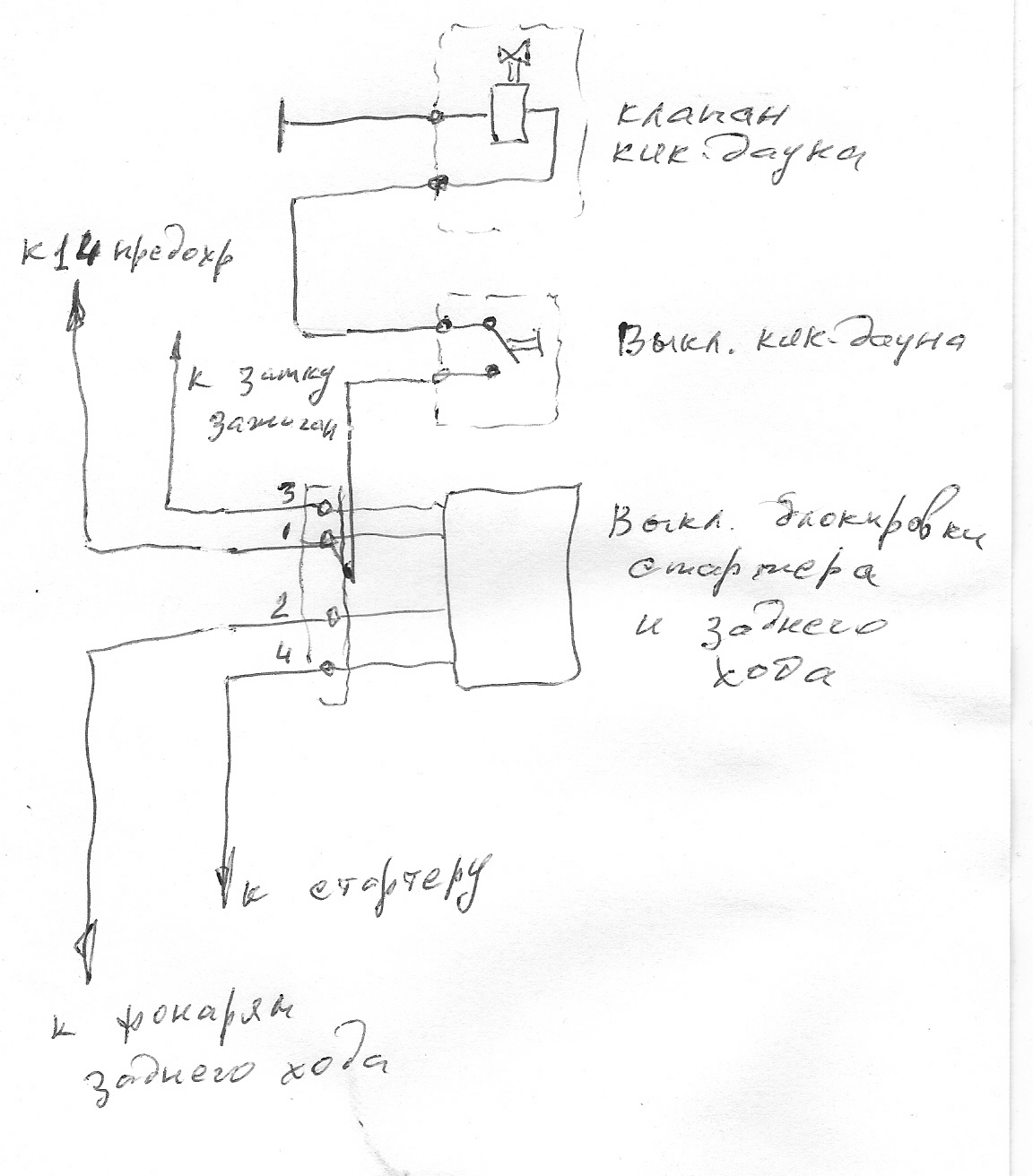

Что зачит "нормальная" и "ненормальная"? Схема принципиальная. Её достаточно более-менее грамотному человеку, чтобы починить электрооборудование автомобиля. На всякий случай "разжую":

Всё не разрисовывал - при наличии схемы сопоставить не составит труда. Если возникнут вопросы - спрашивайте.

[Leop]

Если возникнут вопросы - спрашивайте.



Это на схеме видно... на самой АКПП штекер клапана как выглядит? и где примерно находится.. Когда под своей лазил, штекер основной, который с блокировкой стартера, находится слева.. Сам клапан кикдауна (как-то подсказывали) где-то ближе к хвостовику? А справа ближе к колоколу есть типа клемма под винт, это масса?



И еще вроде как есть РТН с разрешением кикдауна, есть переключение реализовано на кикдауне через РТН, или на 1-й серии АКПП этого ничего нет?

Сообщение отредактировал Leop: 27 May 2011 - 06:41

[Silin Mike]

Сам клапан кикдауна (как-то подсказывали) где-то ближе к хвостовику?

Обманули

А справа ближе к колоколу есть типа клемма под винт

Это и есть клемма соленоида кик-дауна.

или на 1-й серии АКПП этого ничего нет?

нет

[Leop]

Обманули
Это и есть клемма соленоида кик-дауна.
нет



Понятно, попробуем проверим соленоид.. А масса там на корпусе берётся? А то у меня какой-то проводок подцепили на эту клемму, а кнопки кика нету, остаётся гадать, откуда и чего зацепили..



спасибо за подсказки..

Сообщение отредактировал Leop: 27 May 2011 - 09:55

[Silin Mike]

А масса там на корпусе берётся?

Да.

[beowulf]

Всё не разрисовывал - при наличии схемы сопоставить не составит труда. Если возникнут вопросы - спрашивайте.

Спасибо огроменное! Все понятно! Очень благодарен!!!
Если что, то обращусь...!
Спасибо еще раз!



И небольшой вопросик такого плана...
На АКПП моей модели больше никаких выходов под провода кроме соленоида КИКа быть не должно?
И... Если 12 вольт подать на него, щелканье реле ведь будет слышно?



p.s. простите за назойливость и идиотские вопросы если что, я пока что не мерсовод...

Сообщение отредактировал beowulf: 27 May 2011 - 14:48

[Silin Mike]

На АКПП моей модели больше никаких выходов под провода кроме соленоида КИКа быть не должно?

Да, не считая разъёма на "лягушку" - переключатель заднего хода и блокировку стартера.

И... Если 12 вольт подать на него, щелканье реле ведь будет слышно?

Должно, только не реле, а соленоида.

p.s. простите за назойливость и идиотские вопросы если что, я пока что не мерсовод...

Абсолютно не стоит благодарности - мне приятно, что я смог чем-то помочь.
