Сообщений в теме: 4

[sensasha33]

Друзья, приветствую!



Реанимирую съемный крюк фаркопа. Все закисло напрочь, но после вымачивания в ВД40 уже лучше. Резиновая рукоятка пришла в негодность, прокручивалась.

Можете пояснить, как крюк отцепить? Как двигаются механизмы?



Спасибо заранее!

Прикрепленные изображения

•
•
•

[krosha]

Съемный крюк запирается на основании (деталь из нержавейки) штоком, который выдвигается из механизма и торцем упирается в балку. Шток двигает эксцентрик с храповиком, ось которого выведена на ручку.

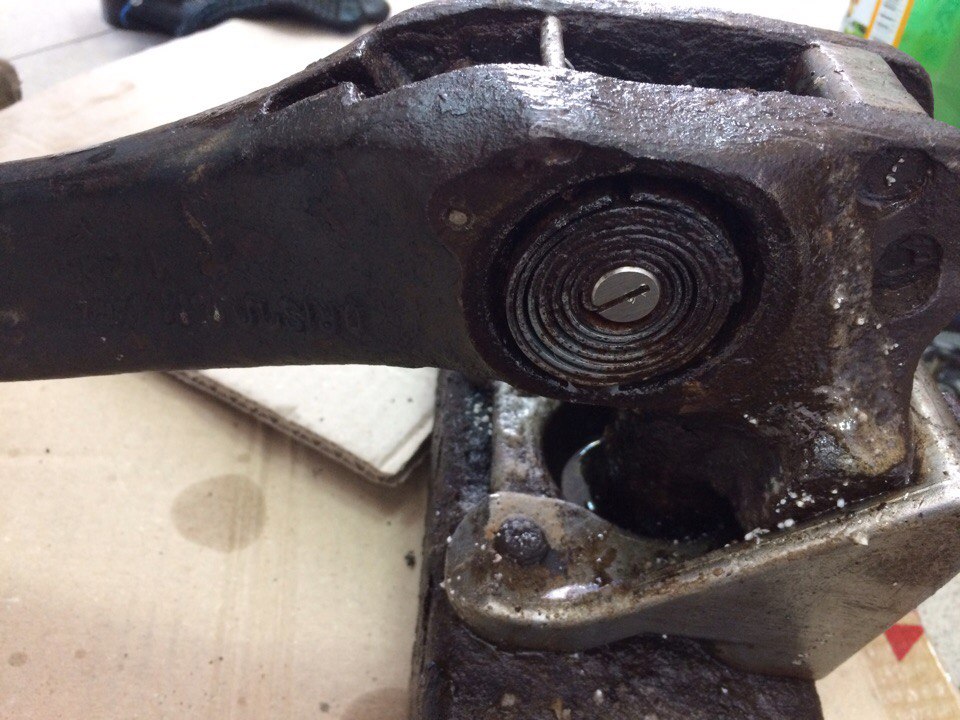

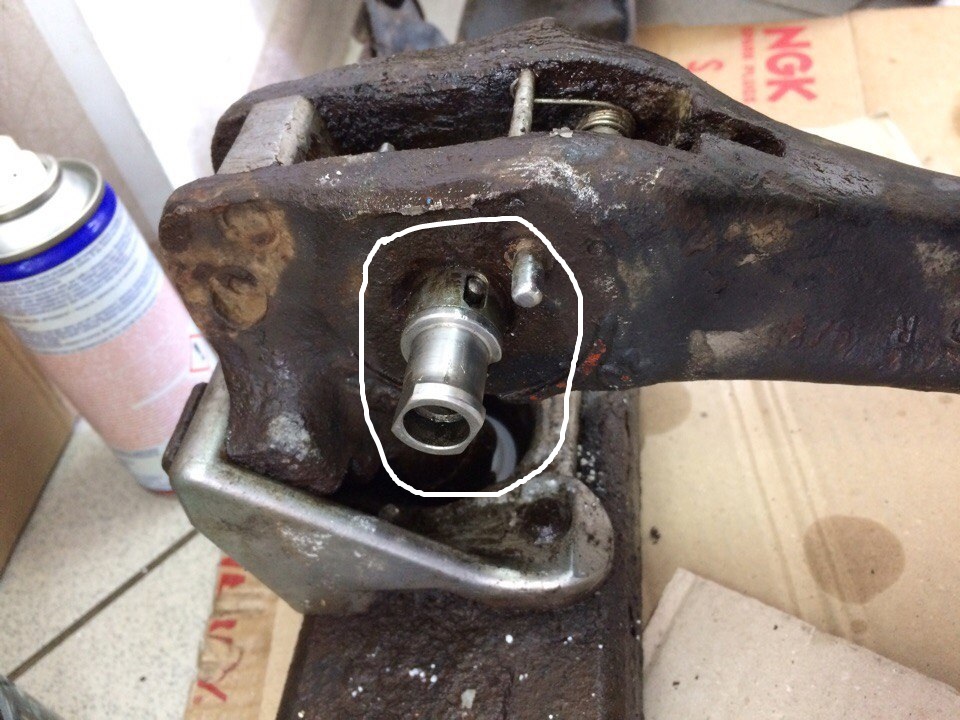

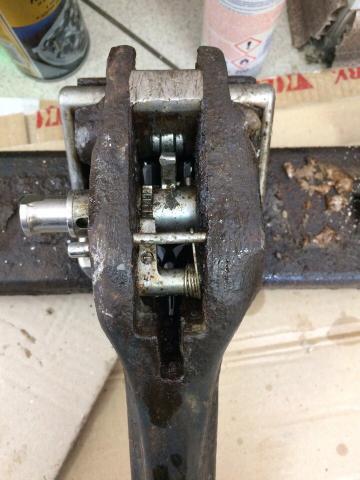

Вал храповика, на который была насажена ручка, нужно подать внутрь механизма. При этом храповое колесо (видно на фото 3) выйдет из зацепления с собачкой. Далее вал храповика в нажатом состоянии вместе с эксцентриком нужно повернуть по ч.с. на 90°, преодолевая сопротивление пружины (фото 1). В таком положении эксцентрика, шток под действием собственной пружины утапливается в механизм, освобождая весь крюк.



Но это в теории. В данном случае, когда весь механизм превратился в единое целое, его надо разобрать. Для этого нужно выбить 2 штифта из оси эксцентрика, выбить саму ось из корпуса, вынуть эксцентрик. Далее нужно отвернуть 3 винта крепления основания крюка к балке и отделить крюк вместе с основанием. Теперь будет доступен торец штока. Шток в корпусе крюка нужно размочить керосином и, не повреждая торец, выдавить шток из корпуса внутрь. Все детали механизма изготовлены из нержавейки. Их нужно отчистить железной щеткой, промыть, смазать и собрать все в обратной последовательности.

[sensasha33]

Съемный крюк запирается на основании (деталь из нержавейки) штоком, который выдвигается из механизма и торцем упирается в балку. Шток двигает эксцентрик с храповиком, ось которого выведена на ручку.



Вал храповика, на который была насажена ручка, нужно подать внутрь механизма. При этом храповое колесо (видно на фото 3) выйдет из зацепления с собачкой. Далее вал храповика в нажатом состоянии вместе с эксцентриком нужно повернуть по ч.с. на 90°, преодолевая сопротивление пружины (фото 1). В таком положении эксцентрика, шток под действием собственной пружины утапливается в механизм, освобождая весь крюк.



Но это в теории. В данном случае, когда весь механизм превратился в единое целое, его надо разобрать. Для этого нужно выбить 2 штифта из оси эксцентрика, выбить саму ось из корпуса, вынуть эксцентрик. Далее нужно отвернуть 3 винта крепления основания крюка к балке и отделить крюк вместе с основанием. Теперь будет доступен торец штока. Шток в корпусе крюка нужно размочить керосином и, не повреждая торец, выдавить шток из корпуса внутрь. Все детали механизма изготовлены из нержавейки. Их нужно отчистить железной щеткой, промыть, смазать и собрать все в обратной последовательности.

Спасибо Вам за подробный ответ!

В процессе чистки выявили, что возвратная пружина треснула от коррозии. Пришлось ее вынуть полностью.

Как думаете, чем ее можно заменить? И как будет сниматься крюк без пружины?

[krosha]

Как думаете, чем ее можно заменить?



Такой же пружиной.



И как будет сниматься крюк без пружины?



Практика покажет.

[sensasha33]

Такой же пружиной.



Практика покажет.



Ок, будем пробовать, импровизировать.

Спасибо за советы!
