нужна распиновка блока 000 820 62 26 обогрева сидений на 15 пинов

Сообщение отредактировал Евгений 200: 03 July 2019 - 09:12

[Sergey_W124]

Здесь, на стр. 131-132     http://www.oldmerin....s&showfile=1001

[Евгений 200]

Здесь, на стр. 131-132     http://www.oldmerin....s&showfile=1001

как мне эту схему совместить с этим блоком, в блоке пронумерованы только 4 пина

[Sergey_W124]

Покажи эту нумерацию на фото.

[Евгений 200]

Покажи эту нумерацию на фото.

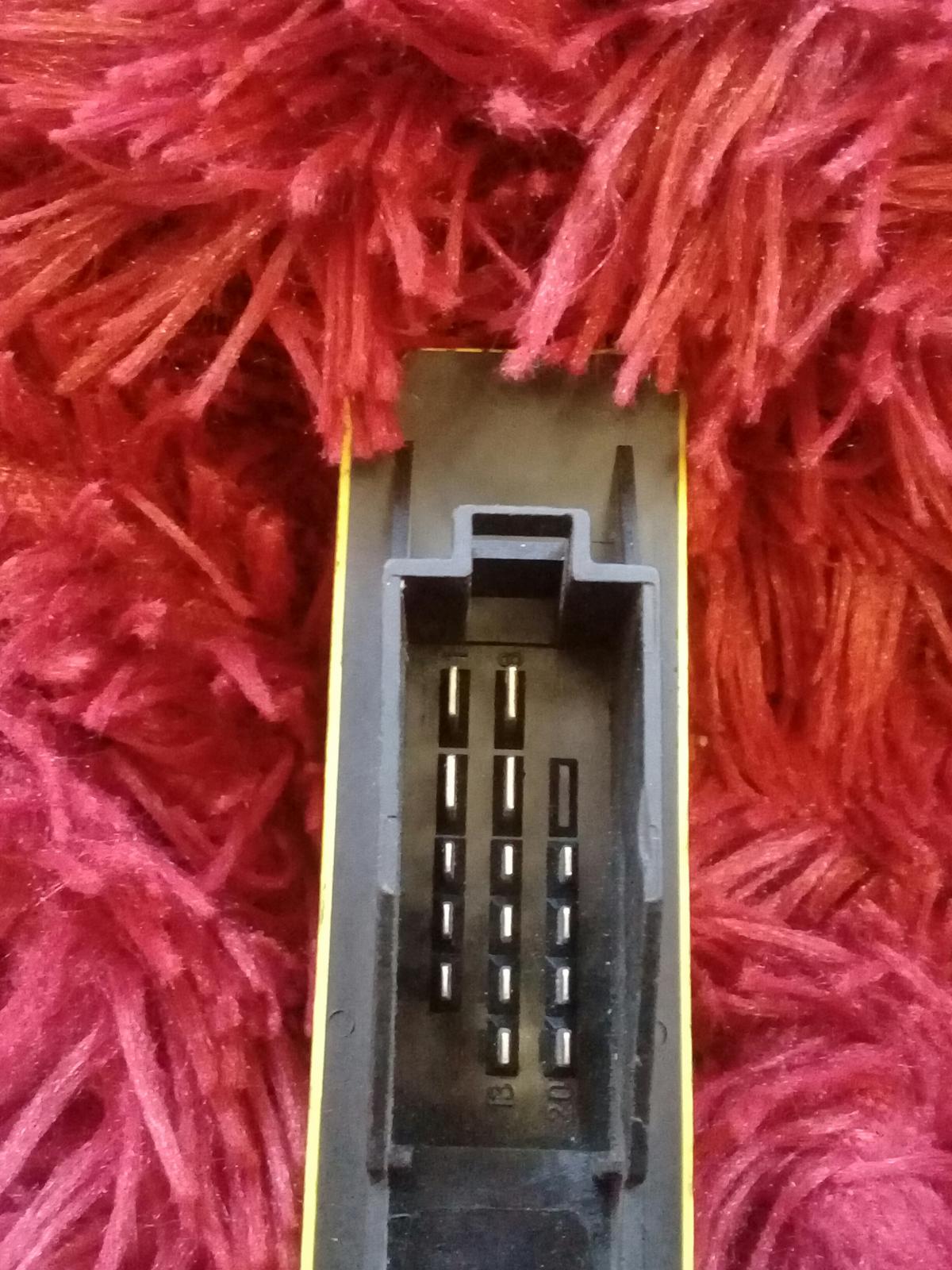

Прикрепленные изображения

•

[krosha]

Три ряда по 7 контактов. Что непонятного?

Собрался паять проводку обогрева? Купи готовый жгут:



http://www.oldmerin....em&item_id=2212

[Евгений 200]

Покажи эту нумерацию на фото.

получается распиновка получается такая
5 4 3 2 1
13 12 11 10 9 8
20 19 18 17
это если брать номера проводов из схемы совмещая с пронумерованными пинами на блоке

[Sergey_W124]

Вот так выглядят "адаптированные" варианты доков для обогрева сидений 124-х:







[Евгений 200]

Вот так выглядят "адаптированные" варианты доков для обогрева сидений 124-х:
ты лучший, спасибо тебе





[Евгений 200]

Вот так выглядят "адаптированные" варианты доков для обогрева сидений 124-х:

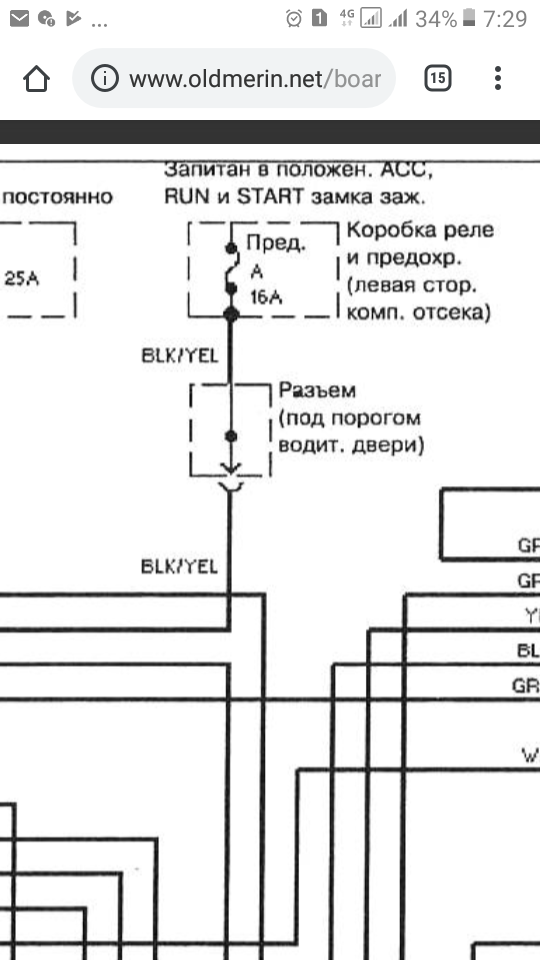

а что за коробка реле и предохранитель?

Прикрепленные изображения

•

[ingener-mehanik]

Это коробка реле и предохранителей ))) написано же, слева под капотом

[Sergey_W124]

В зависимости от модели и года выпуска, держатель доп преда может быть расположен или на стакане, или в блоке реле.





Сообщение отредактировал Sergey_W124: 06 July 2019 - 13:28

[Евгений 200]



все вопросов нет)
